Modulador DVB-T

16

Introdução

Descrição do produto

O produto apresenta-se para dois tipos de montagem: montagem em parede

(Ref ª 554511) e montagem em armário 19 polegadas (Ref ª 554611).

O modulador converte os sinais HD A / V em banda base, em um multiplexer de

rádio frequência  DVB-T dentro da banda de 47~862 MHz

Está equipado com dois codifi cadores e uma entrada adicional RF. Os sinais nas

entradas dos codifi cadores podem vir de receptores de satélite, câmeras de

CCTV, Blue-Ray, antenas,... etc

A saída é um multiplexer de DVB-T que pode receber a STB correspondente.

O dispositivo pode ser utilizado em monitorização, cursos de formação e

apresentações, escolas, universidades, hospitais,... Além de ser a melhor escolha

para locais públicos dedicados ao fornecimento de eventos desportivos, canais

de entretenimento VIP,... e outros.

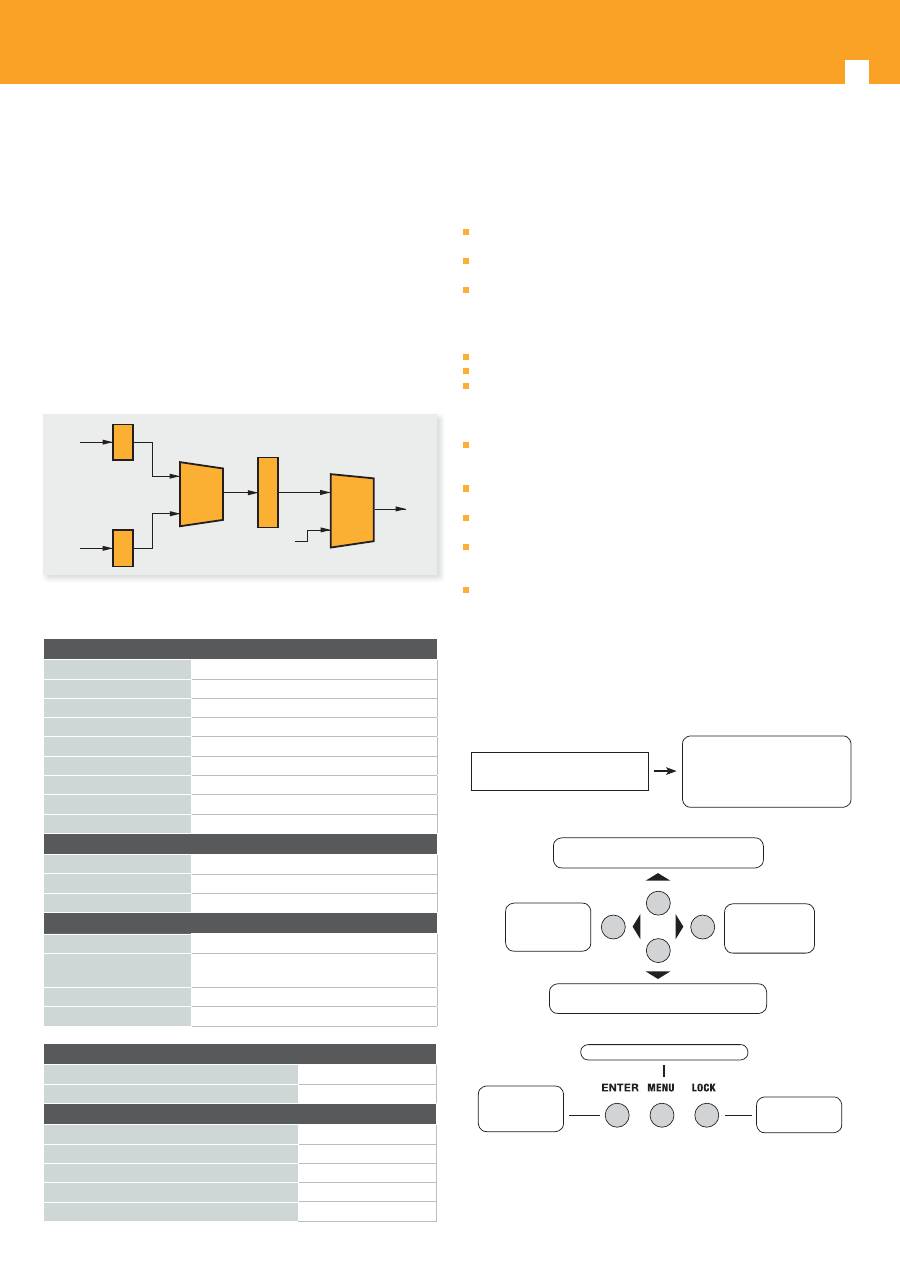

Diagrama de Blocos

A/V in

Encoder

MUX

Modulator

Mix

RF in

RF out

A/V in

Encoder

Características técnicas P recauções durante a instalação

Esta secção explica as precauções que os usuários devem ter em conta a fi m de

evitar danos ao instalar o produto. Recomendamos a ler com muito atenção.

Precauções gerais

  O equipamento deve ser protegido de pó e sujidade durante as operações de

manuseamento e manutenção.

  A tampa do equipamento deve ser fi rmemente aparafusado. Não abra o equi-

pamento sem desligar o cabo de rede.

  Após o manuseio, lembre-se de remover todos os fi os soltos utilizados duran-

te a instalação.

Precauções com a alimentação

  Ao conectar-se à rede, certifi que-se que não há uma sobrecarga sobre a fi cha.

  Evite manusear sobre um piso molhado.

  Certifi que-se de que o interruptor está em OFF antes de prosseguir com a

instalação do equipamento.

Requisitos de colocação da terra

  A boa terra é essencial para se obter as melhores prestações, fi abilidade e

estabilidade do equipamento. Por outro lado, este requisito garante a sua

protecção contra descargas atmosféricas e interferência.

  O condutor de terra deve ser de cobre para reduzir a impedância de alta-

frequência, a secção de largura e tão curto quanto possível.

  A secção do condutor entre o chassi do dispositivo e a terra não deve ser

inferior a 2,5 mm

2

.

  O instalador deve comprovar que os dois contactos em ambas as extremida-

des do condutor de terra fazem uma boa conexão e se estão livres de oxida-

ção.

  Esta proibido o uso de qualquer outro dispositivo, como parte do circuito

terra.

Funcionamento

Descrição das teclas

Visor LCD.

Apresenta o menu de confi gu-

ração da máquina.

Mostra o estado do equipamento

quando está ligado.

 DVB-T     XXX.00MHz

X.XXMbps   0.0M

Incrementa o valor do parâmetro

Percorrendo o menu para cima

Percorrendo o

menu para a es-

querda

Percorrendo o

menu para a di-

reita

Decrementa o valor do parâmetro

Percorrendo o menu para baixo

Tecla MENU para recuar

Tecla ENTER de

confi rmação do

parâmetro

Tecla LOCK de

bloqueio

SECÇÃO MODULADOR DVB-T

STANDARD

EN300744

Modo FFT

2K, 8K

Largura de banda

6M, 7M, 8M

Constelação

QPSK, 16QAM, 64QAM

Intervalo de guarda

1/4, 1/8, 1/16, 1/32

FEC

1/2, 2/3, 3/4, 5/6, 7/8

MER

≥42dB

Frequência salida

47~862MHz, passos 1KHz

Nível de saída

-30~ -10dBm (81~97 dBμV), passos 0,1dB

INTERFACE

Painel frontal

Teclas, visor LCD

Gestão remota

Vía Web NMS

Idioma

Inglês

GERAL

Tensão de rede

AC 100V~240V

Dimensões

360 x 280 x 50 mm (554511)

480 x 300 x 44 mm 1U rack 19” ( 554611)

Peso

2,6 kgs

Temp. funcionamento

0~45 ºC

CONFIGURAÇÕES

Confi guração LCN

Sim

Confi guração da tabela NIT

Sim

AJUSTES

Nome da rede

Sim

ID da rede

Sim

Transport Stream ID (TSID)

Sim

ID rede de origem (ONID)

Sim

Hierarquia da informação

Sim

17

PT

Estado inicial

5 segundos após ligar o equipamento o seu estado será apresentado no display

na seguinte sequência:

Start up ...

Start OK ...

 DVB-T     XXX.00MHz

X.XXMbps   Y.YYMbps

  DVB-T: Indica a modulação standard do dispositivo.

  XXX.XX MHz: Indica a frequência de saída, dentro da gama de entrada 47 ···

862 MHz.

  X.XX Mbps: Indica a taxa binaria do encoder 1

  Y.YY Mbps: Indica a taxa binaria do encoder 2

Menu principal

Pressione a tecla

LOCK

 para aceder ao menu de principal.

O display mostrará a seguinte informação:

1 Alarm Status

2 Encode Setting

3 Modulate Setting

4 IP Output Setting



5 Network Setting

6 Saving Config

7 Loading Config

8 Version

Através das teclas

UP

 e

DOWN

 seleccione uma das opções e pressione a tecla

ENTER

 para aceder aos submenus:

1)

Estado dos alarmes (Alarm status)

     Este indicador de alarme acende-se, se não houver sinais de A/V na entrada.

2)

Ajuste do encoder  (Encoder setting)

     Se este submenu é seleccionado, o display mostrará ajustes de entrada

(input

settings).

  Pressione a tecla

ENTER

para confi rmar a selecção.

 Com as teclas

UP

e

Down

 poderá seleccionar opções para ajustar a taxa de binária do encoder

de áudio e vídeo.

3)

Ajuste do modulador (Modulator settings)

      Uma vez seleccionado este submenu, mostra as diferentes opções para o

ajuste dos parâmetros. O display mostrará a seguinte informação:

3.1 Bandwidth

3.2 Constellation

3.3 Transmisson Mod

3.4 Guard Interval



3.5 Code Rate

3.6 RF Frequency

3.7 RF Outlevel

3.1-

Largura de banda (Bandwidth)

Proporciona-se 3 possíveis opções de selecção        da largura de banda: 6M,

7M e 8M.  Seleccionar uma delas por meio das teclas

LEFT

 e

RIGHT

 e pressione

“

ENTER

” para confi rmar.

3.2-

 Constelação  (Constellation)

Quando se selecciona esta opção mostra as  três possibilidades de escolha:

QPSK, 16QAM e 64QAM.

    -  QPSK (Quadrature Phase Shift Keying): O dispositivo funciona em modo de

modulação DVB-S.

    -  16QAM (Quadrature Amplitude Modulation): para funcionar em modo 16QAM.

    -  64QAM (Quadrature Amplitude Modulation): para funcionar em modo 64QAM.

O método de selecção é a mesma que nos capítulos anteriores: utilizar as teclas

LEFT

 e

RIGHT

 para seleccionar um deles e pressione “

ENTER

” para confi rmar.

3.3-

Modo de transmissão

Depois de aceder ao modo de transmissão, o display mostra o modo actual do

funcionamento do dispositivo, 2K ou 8K. Utilizar as teclas

LEFT/RIGHT

 para

seleccionar uma das opções e pressione

ENTER

 para confi rmar.

    -  2K: Quando o dispositivo funciona desta forma, o número de portadores

são 2048.

    -  8K: Quando o dispositivo funciona desta forma, o número de portadoras

são 8192.

3.4-

 Intervalo de guarda (Guard interval)

Os intervalos de guarda são utilizados para assegurar que as transmissões dis-

tintas não interferem entre si.

Estas transmissões podem pertencer a diferentes usuários, transmissores...

(como no TDMA) ou para mesmo usuário, transmissores... (como no COFDM).

O intervalo de guarda proporciona imunidade contra atrasos devido aos

trajectos de propagação, como ecos e refl exão de sinal, relação pela qual as

transmissões digitais são normalmente muito sensíveis.

Mostrando 4 opções possíveis de serem selecionados:1/2, 1/8, 1/16 y 1/32.

Utilizar as teclas

LEFT/RIGHT

 para seleccionar uma das opções e pressione

EN-

TER

 para confi rmar.

3.5-

FEC (Forward Error Correction)

Uma vez acedido este submenu, existem 5 opções de selecção: 1/2, 2/3, 3/4, 5/6

e 7/8. de selecção: 1/2, 2/3, 3/4, 5/6 e 7/8.

Utilizar as teclas

LEFT

 e

RIGHT

 para seleccionar uma das opções e pressione

ENTER

 para confi rmar.

3.6-

Frequência saída de RF (RF output frequency)

A margem da frequência de saída pode estar   entre 47 e 862 MHz, em passos

de 1KHz. Utilizar as teclas

LEFT

,

RIGHT

,

UP

 e

DOWN

 para ajustar a frequência e

presione

ENTER

 para confi rmar.

3.7-

Nivel de salida de RF (RF output level)

A margem do nível de saída pode oscilar entre -30 e -10 dBm (81 a 97 dBμV), em

passos de 0.1 dB. Utilizar as teclas

UP/DOWN/LEFT/RIGHT

 para ajustar ao nível

desejado e pressione

ENTER

 para confi rmar.

4) Ajustes da saída IP (

IP Output Setting)

4.1 IP Output

4.2 Service IP

4.3 Output IP

4.4 Subnet Mask



4.5 Gateway

4.6 Port

Com as teclas UP/DOWN, selecione este parâmetro, e pressione

ENTER

 para

aceder ao ajuste. Com as teclas LEFT/RIGHT confi gure os parâmetros.

Se não ajustar os parâmetros como se mostra em baixo a saída IP não vai funcionar.

IP Output

    OFF   ON

Service IP

192.168.002.137

Output IP

224.002.002.002



Subnet Mask

255.255.255.000

Gateway

192.168.002.000

Port

01234

4.1-

 Saída IP (IP Output)

A saída IP deve estar habilitada (enabled).

4.2-

Serviço IP

Direção da porta da saída IP. O formato é xxx.xxx.xxx.xxx (por exemplo:

192.168.2.137).

4.3-

 Saída IP (Output IP)

Direcção da saída IP. O formato é xxx.xxx.xxx.xxx (por exemplo: 224.2.2.2). Uma

vez confi gurada, esta será a direção que se utilizará para poder receber o fl uxo

de dados desta saída.

4.4-

 Máscara de sub-rede (Subnet Mask)

Geralmente é 255.255.255.0; deve de ser sempre da mesma numa rede de área

local (LAN).
