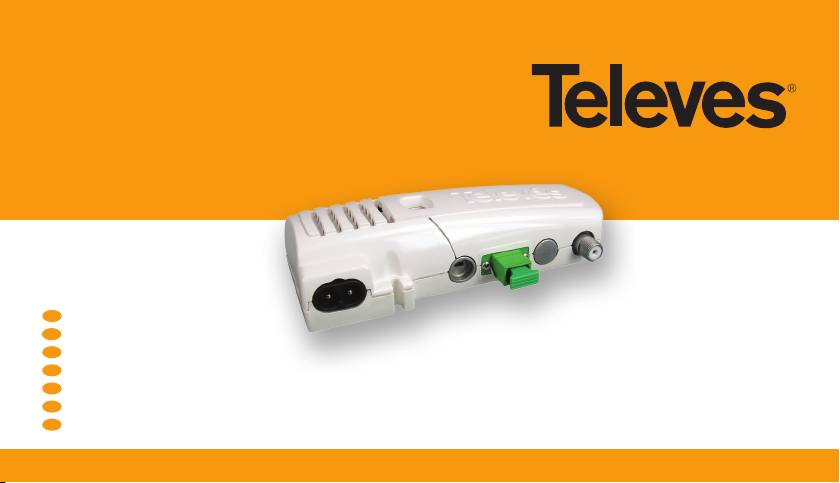

Televes DOMESTIC F.O. Rx MATV SC/APC OLC: инструкция

1

Ref. 2311

Art. Nr. OE1216

ES

Receptor Óptico autoregulable

Manual de Instrucciones

PT

Receptor Óptico auto-regulável

Manual de instruções

FR

Récepteur optique auto-regulable

Manuel d´instructions

EN

Self-adjusting optical receiver

User´s Manual

IT

Ricevitore Ottico auto-regolabile

Manuale del’Utente

DE

Optischer Empfänger mit automatischer Verstärkungsregelung

Bedienungsanleitung

RU

Оптический приемник авторегулируемый

Руководство пользователя

w w w . t e l e v e s . c o m

SECURITY

ES

CONDICIONES GENERALES DE INSTALACIÓN

• Antes de manipular o conectar el equipo leer éste manual.

• Sacar la tapa protectora del conector óptico ubicado en el interior del

• No obstruir las ranuras de ventilación del equipo.

equipo, así como el capuchón del conector del cable monofibra.

• Deje un espacio libre alrededor del aparato para proporcionar una ven-

• Realizar la conexión del cable al equipo teniendo cuidado de enfrentar

tilación adecuada.

las guías de ambos conectores, presionando el conector totalmente

• No situar el equipo cerca de fuentes de calor o en ambientes de hu-

hasta el fondo.

medad elevada.

• No situar el equipo donde pueda estar sometido a fuertes vibraciones

PRECAUCIONES DE CONEXIONADO

o sacudidas.

• Tratar con sumo cuidado la punta desprotegida de los conectores, pe-

queños arañazos, rascaduras, impurezas y/o partículas de suciedad,

OPERACIÓN SEGURA DEL EQUIPO

aceites, grasas, sudor, etc.. pueden degradar significativamente la señal.

• Si algún líquido u objeto se cayera dentro del equipo, por favor recurra

• Para la limpieza de la punta de los conectores, frotar (sin ejercer presión)

al servicio técnico especializado.

con un paño de limpiar lentes, que no suelte pelusa, humedecido con

• No conectar el equipo hasta que todas las demás conexiones del equipo

alcohol isopropílico sin aditivos. Antes de realizar la conexión dejar secar

hayan sido efectuadas.

totalmente el alcohol.

• Reservar las tapas de conectores y capuchones de los cables para futu-

INSTRUCCIONES PARA LA CONEXIÓN ÓPTICA

ras operaciones de extracción/protección de los mismos.

• Colocar siempre las tapas protectoras a los conectores de los equipos

• Para la conexión óptica se utilizará un cable de fibra monomodo con

que no estén conectados a cables para evitar que el haz láser pueda

conector tipo SC/APC.

alcanzar los ojos.

3

PT

CONDIÇÕES GERAIS DE INSTALAÇÃO

• Antes de manipular ou conectar o equipamento, deverá ler este

• Retirar a tampa protectora do conector óptico fornecido no inte-

manual.

rior do equipamento, assim como a tampa do conector do cabo

• Não obstruir as ranhuras de ventilação do equipamento.

monofibra.

• Deixar um espaço livre à volta do equipamento para permitir uma

• Conectar o cabo ao equipamento tendo cuidado ao inserir as guias

ventilação adequada.

de ambos os conectores e pressionando o conector totalmente

• Não colocar o aparelho próximo de fontes de calor ou em ambien-

até ao fundo.

tes de humidade elevada.

• Não colocar o aparelho em locais onde possa ser submetido a

PRECAUÇÕES DE CONEXÃO

vibrações ou movimentos violentos.

• Tratar com extremo cuidado a ponta desprotegida dos conecto-

res. Pequenos arranhões, rasgões, impurezas e/ou partículas de

OPERAÇÃO SEGURA DO EQUIPAMENTO

sujidade, gordura, suor, etc. podem degradar significativamente

• Se algum líquido ou objecto cair dentro do equipamento, por favor

o sinal.

recorra ao serviço técnico especializado.

• Para a limpeza da ponta dos conectores, esfregar (sem exercer

• Não conectar o equipamento até todas as outras conexões do

pressão) com um pano de limpar lentes que não solte pelos e hu-

equipamento terem sido efectuadas.

medecido com álcool isopropílico sem aditivos. Antes de realizar a

conexão, deixar secar totalmente o álcool.

INSTRUÇÕES PARA A CONEXÃO ÓPTICA

• Guardar as tampas dos conectores e dos cabos para futuras ope-

rações de extracção/protecção dos mesmos.

• Para a conexão óptica utiliza-se um cabo de fibra monomodo com

um conector tipo SC/APC.

FR

CONDITIONS GENERALES D’INSTALLATION

• Avant de manipuler ou de raccorder le produit, lire ce manuel.

• Retirer le couvercle protecteur du connecteur optique du produit, ainsi

• Ne pas obstruer les ouvertures de ventillation du produit.

que le capuchon du connecteur du câble monofibre.

• Laisser un espace libre autour de l’appareil pour permettre une ven-

• Le raccordement du câble au produit est réalisé en prenant soin de

tillation adéquate.

respecter les guides des 2 connecteurs, puis en appuyant sur le con-

• Ne pas positionner le produit à proximité de sources de chaleur ou dans

necteur complètement jusqu’au fond.

un environnement avec une humidité élevée.

• Ne pas positionner le produit dans un lieu soumis à de fortes vibrations

PRECAUTIONS DE CÂBLAGE

ou des secousses.

• Traiter avec le plus grand soin la pointe des connecteurs non protégée,

en effet, les petites égratignures, rayures, impuretés et/ou particules de

UTILISATION SECURISE DU PRODUIT

saleté, huile, graisse, sueur, etc.. peuvent significativement dégrader le

• Si un liquide quelconque ou un objet s’introduit dans le produit, contac-

signal.

ter un service technique spécialisé.

• Pour la propreté de la pointe des connecteurs, frotter (sans exercer de

• Ne pas allumer le produit sans que toutes les liaisons du produit ne

pression) avec un chiffon de nettoyage non pelucheux, humidifié avec

soient effectuées.

de l’alcool isopropylique sans additifs. Avant de réaliser le raccorde-

ment, laisser sécher l’alcool totalement.

INSTRUCTIONS POUR LE RACCORDEMENT OPTIQUE

• Conserver les capuchons des connecteurs et câbles pour les interven-

tions futures.

• Pour le raccordement optique on utilise un câble en fibre monomode

• Placer toujours les protections sur les connecteurs non raccordés

avec un connecteur type SC/APC.

pour éviter que le faisceau laser n’atteigne les yeux.

5

EN

GENERAL INSTALLATION CONDITIONS

• Before handling or connecting the equipment, please read this manual.

• Remove the protective cover from the optical connector on the front

• Do not obstruct the equipment’s ventilation system.

panel of the device, and the cap on the connector of the single fibre

• Please allow air circulation around the equipment.

cable.

• Do not place the equipment near sources of heat or in excessively

• Connect the cable to the device, carefully slotting the guides together for

moisture conditions.

both connectors, pushing the connector all the way in.

• Do not place the equipment where it may be affected by strong

vibrations or knocks.

PRECAUTIONARY MEASURES WITH THE CONNECTION POINT

• Take special care to avoid damaging the unprotected ends of the

HOW TO USE THE EQUIPMENT SAFELY

connectors, as small scratches, impurities and/or particles of dirt, oil,

• If any liquid or object falls inside the equipment, please contact a

grease, sweat etc. may significantly affect the quality of the signal.

specialized technician.

• To clean the ends of the connectors, gently rub with a lint-free lens

• Do not connect the equipment until all the other connections have been

cleaning cloth, dampened using additive-free isopropyl alcohol. Make

made.

sure the alcohol evaporates fully before connecting.

• Keep the connector covers and cable caps in a safe place in case they

are needed in the future.

INSTRUCTIONS FOR THE OPTICAL CONNECTION

• Always fit the covers on the connectors of devices that are not

connected to cables to prevent the laser beam from damaging the eyes.

• For the optical connection, a single mode fibre cable is used with an SC/

APC-type connector.

IT

CONDIZIONI GENERALI DI INSTALLAZIONE

• Togliere la chiusura di protezione del connettore ottico dell’apparato,

• Prima di utilizzare o collegare questo prodotto leggere il manuale.

così come il cappuccio del connettore del cavo monofibra.

• Non ostruire le aperture di ventilazione del prodotto.

• Effettuare la connessione del cavo al prodottoprestando attenzione nel

• Lasciare dello spazio libero nelle vicinanze del prodotto per offrire una

fare combaciare e guide dei due connettori, inserendo il connettore to-

ventilazione appropriata.

talmente fino in fondo.

• Non installare il prodotto nelle vicinanze di sorgenti di calore o in am-

bienti con umidità elevata.

• Non installare il prodotto in luoghi soggetti a forti vibrazioni o urti.

PRECAUZIONI DI CABLAGGIO

• Trattare con molta attenzione la terminazione senza protezione dei con-

nettori, piccoli graffi, polvere e/o in generale sporco tipo olio, grasso,

FUNZIONAMENTO IN SICUREZZA DEL PRODOTTO

sudore, ecc. possono degradare significativamente il segnale.

• Se qualche liquido o oggetto penetra nel prodotto, per favore contattare

• Per pulire la terminazione dei connettori, strofinare (senza pressione)

il servizio tecnico specializzato.

con un panno per occhiali, privo di peluria, inumidito con alcool isopro-

• Non alimentare il prodotto prima di avere effettuato correttamente tutte

pilico senza additivi. Prima di effettuare la connessione fare asciugare

le connessioni.

completamente l’alcool.

• Conservare le chiusure dei connettori e i cappucci dei cavi per futuri

interventi di rimozione/protezione degli stessi .

INSTRUZIONI PER LA CONNESSIONE OTTICA

• Lasciare sempre la chiusura di protezione ai connettori del prodotto che

• Per la connessione ottica si utilizzerà un cavo di fibra ottica monomodale

non vengono collegati a cavi per evitare che il raggio laser possa rag-

con connettore di tipo SC/APC.

giungere/danneggiare gli occhi.

7

DE

ALLGEMEINE INSTALLATIONSANLEITUNG

• Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb

• Die Schutzkappen auf den optischen Steckern und dem optischen Kabel müssen

nehmen.

entfernt werden.

• Decken Sie niemals die Lüftungsschlitze ab.

• Die Stecker müssen immer gerade in die Buchse eingeschraubt werden und die Nase

• Sorgen Sie für ausreichende Belüftung, indem Sie einen genügenden Abstand um das

in der Nut liegen.

Gerät herum frei lassen.

• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie z. B. Heizkörpern oder

SICHERHEITSMAßNAHMEN BEI DEN VERBINDUNGSPUNKTEN:

offenem Feuer, und vermeiden Sie Orte mit hoher Luftfeuchtigkeit.

• Seien Sie besonders vorsichtig zur Vermeidung von Schäden der ungeschützten

• Vermeiden Sie Orte mit Vibrationen.

Enden der Verbinder, wie kleine Kratzer, Verunreinigungen und/oder Partikel von

Schmutz, Öl, Fett, Schweiß, etc. kann eine erhebliche Beeinträchtigung der Qualität

WIE MUSS MAN DAS GERÄT BENUTZEN:

des Signals verursachen.

• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den

• Um die Enden der Verbinder zu reinigen, reiben Sie mit einem fusselfreien Reinigungs-

Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal

tuch, befeuchtet mit Isopropylalkohol Zusatzstoff-frei. Stellen Sie sicher, dass der

überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht Lebensgefahr

Alkohol verdunstet vollständig ist bevor Sie den Stecker anschließen.

durch einen Stromschlag.

• Halten Sie die Schutzkappen an einem sicheren Ort, für den Fall, dass Sie sie in Zukun-

• Beenden Sie alle Arbeite bevor Sie das Gerät anschließen.

ft noch mal benötigt werden.

• Lassen Sie immer die Schutzkappen auf den nicht angeschlossenen Kabeln und

OPTISCHE VERBINDUNG:

Gerätebuchsen, um zu verhindern, dass der Laserstrahl die Augen schädigen kann.

• Das optische Kabel muss eine Monomodefaser (auch Singlemode-Faser oder

Einmodenfaser gennant) sein und der Stecker ein SC/APC (Angled Physical Contac),

dass heißt, mit 8º Schliff.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

RU

ОБЩИЕ УСЛОВИЯ УСТАНОВКИ

ИНСТРУКЦИИ ПО ОПТИЧЕСКОМУ СОЕДИНЕНИЮ

• Перед использованием или соединением устройства

• Использовать одномодовый кабель с коннектором SC/

внимательно прочитать данное руководство.

APC.

• Не закрывать отверстия устройства, предназначенные для

• Снять защитные колпаки оптических коннекторов внутри

вентиляции, оставляя вокруг свободное пространство.

устройства и на оптическом кабеле.

• Не устанавливать устройство в аггрессивной среде,

• Соединить кабель к устройству, внимательно проверив

поблизости от источников тепла и в местах с повышенной

стыки направляющих, и вставить коннектор до упора.

кислотностью или влажностью.

• Не подвергать устройство механическим воздействиям,

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ СОЕДИНЕНИИ

ударам и вибрации и защищать от посторонних предметов

• Обращаться с открытыми коннекторами с большой

(пыли, брызг, насекомых...)

осторожностью, избегая царапин, загрязнения,

засорения, попадания масел, пота и т.д., что может

БЕЗОПАСНОЕ ФУНКЦИОНИРОВАНИЕ УСТРОЙСТВА

значительно ухудшить сигнал.

• Для подключения устройства в сеть использовать близкую

• Для очистки коннекторов протирать их без применения

и легкодоступную розетку. Для отключения тянуть за

усилий тканью для чистки линз, которая не оставляет

штепсель, а не за кабель.

волосков, слегка намочив ее в изопропиловом спирте без

• Не включать устройство в сеть перед тем, как будут сделаны

добавок. Потом дождаться полного испарения спирта.

все остальные соединения.

• Сохранять и всегда использовать снятые колпаки для

защиты отсоединенных коннекторов и кабелей во

избежание попадания лазерного луча в глаза.

SIMBOLOGY

9

- El uso de controles o ajustes, así como

- A utilização de controlos ou ajustes,

- L’utilisation de réglages et de procédures

el uso de procedimientos diferentes de

assim como a utilização de procedimen-

diérentes de celles spéciées dans ce

los especicados en éste manual puede

tos diferentes dos especicados neste

manuel, peut provoquer une exposition

provocar la exposición a la radiación pe-

manual pode provocar a exposição a

dangereuse à des radiations.

ligrosa.

radiação perigosa.

- Lire et suivre attentivement les instruc-
