14
Modulateur DVB-T
4.5-
Gateway (passerelle)
Si le produit est dans un segment de réseau diff érent, le gateway doit être
confi guré.
4.6-
Port
Le port du protocole UDP (exemple: 8001), utiliser Output IP et ce port pour
recevoir les données IP (exemple d’ udp://224.2.2.2:8001).
5)
Confi guration réseau
Après la confi guration inter réseau, il existe trois sous menus de confi guration,
comme montré dans les affi
chages LCD suivants.
5.1 IP Address
5.2 Subnet Mask
5.3 Gateway
5.4 MAC Address
5.5 Reset Password
5.6 Web Manage Port
Utiliser les touches “
HAUT/BAS
” pour choisir le paramètre. “
Enter
” et “
GAUCHE/
DROITE
” pour confi gurer les paramètres.
Note
:
L’adresse MAC est confi gurée en usine et est unique. Les diff érents écrans vont
apparaître respectivement comme suit
:
IP Address
192.168.000.136
Subnet mask
255.255.255.000
Gateway
192.168.000.001
MAC Address
201110140940
Reset pasword ?
Yes No
Web Manage Port
00080
6)
Enregistrer confi guration
Cette option est accessible par le sous menu 5 Sauvegarder confi guration, et
l’opération est validée en sélectionnant Oui.
Save Configuration?
Yes No
Saving config ...
7)
Transfert de confi guration
Activer les touches
HAUT/BAS
et
ENTER
pour sélectionner et confi rmer. Pour
revenir à la dernière confi guration sauvegardée, choisir “7.1” et “7.2” pour
restaurer la confi guration usine, comme affi
ché ci-dessous :
7.1 Load Saved CFG
7.2 Load Default
Load Saved CFG ?
Yes No
Loading config ...
Note
:
Lors de la première utilisation, il est recommandé de faire un “Load Default”
avant de débuter la confi guration.
8)
Version
Il est possible de vérifi er les versions hardware et software de ce produit en
utilisant ce sous menu.
EncoderModulator
SW 5.13b HW 5.0
Encodeurs

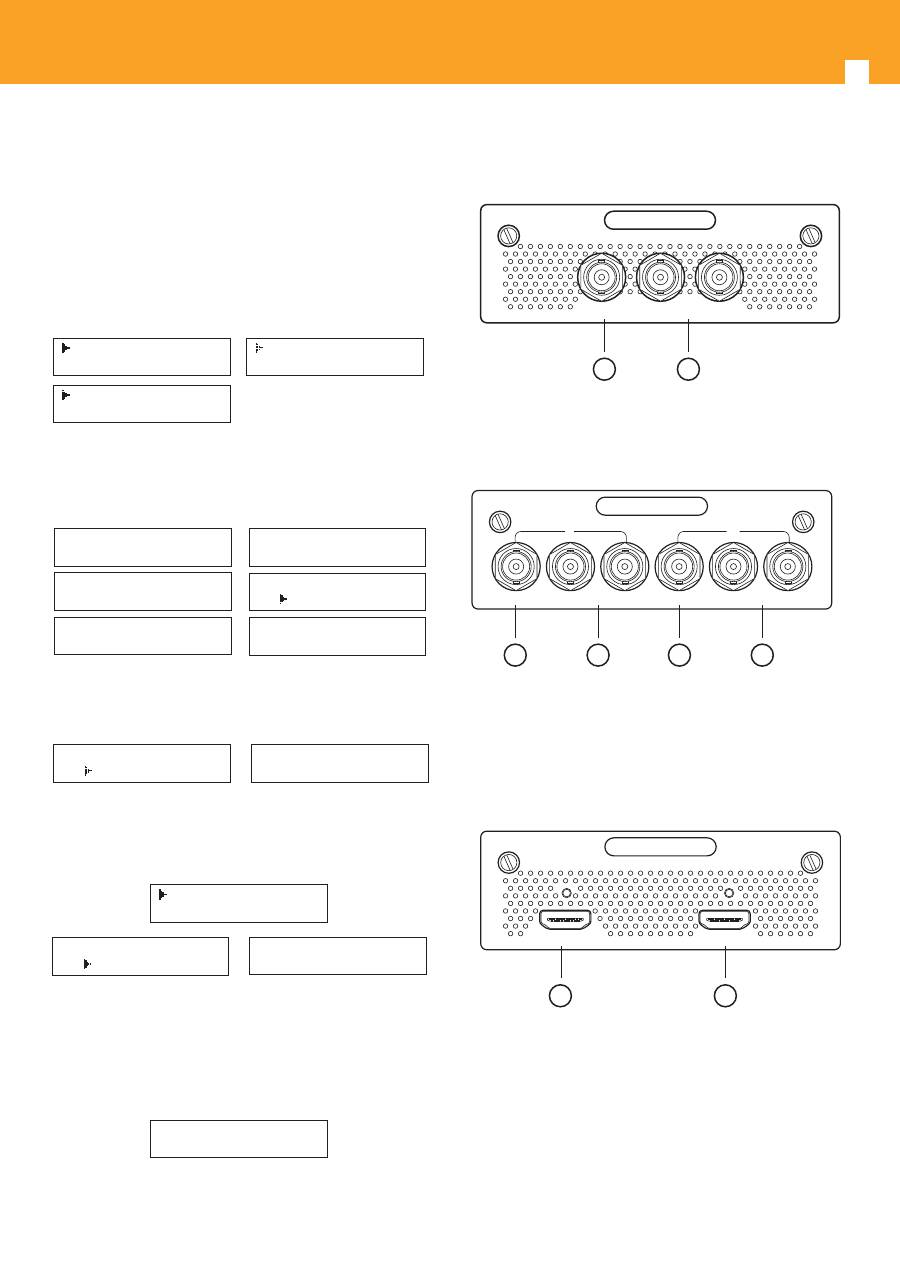

Ref. 554801 – 1 Entrée A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
1 2
(1) Entrée CVBS (entrée vidéo)
(2) Entrées audio asymétriques (gauche et droite)
Ref. 554802 – 2 Entrées A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
C
V
BS
L ----
Audio
----
R
1
2
1 3 2 4
(1) Entrée CVBS (entrée vidéo) – Chaîne 1
(2) Entrées audio asymétriques (gauche et droite) – Chaîne 1
(3) Entrée CVBS (entrée vidéo) – Chaîne 2
(4) Entrées audio asymétriques (gauche et droite) – Chaîne 2
Ref. 554803 – 1 Entrée HDMI (MPEG4)
HD
M
I1HD
M
I2
1 2
(1) Entrée HDMI – Chaîne 1
(2) Entrée HDMI – Chaîne 2
Resolutions des entrées
: 1280x720p60,1280x720p50,1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Note
:
Il n’y a qu’un seul signal possible en sortie modulée à la fois
.
Quand il y a du signal sur les deux entrées, le signal en sortie est celui du
HDMI1 (si l’entrée HDMI est confi gurée en automatique, voir chapitre 5.2,
autrement la sortie aura le signal de l’entrée sélectionnée).
Note
: Les signaux 3D issus de Blue-ray 3D, ne sont pas compatibles avec ce produit.
15
FR

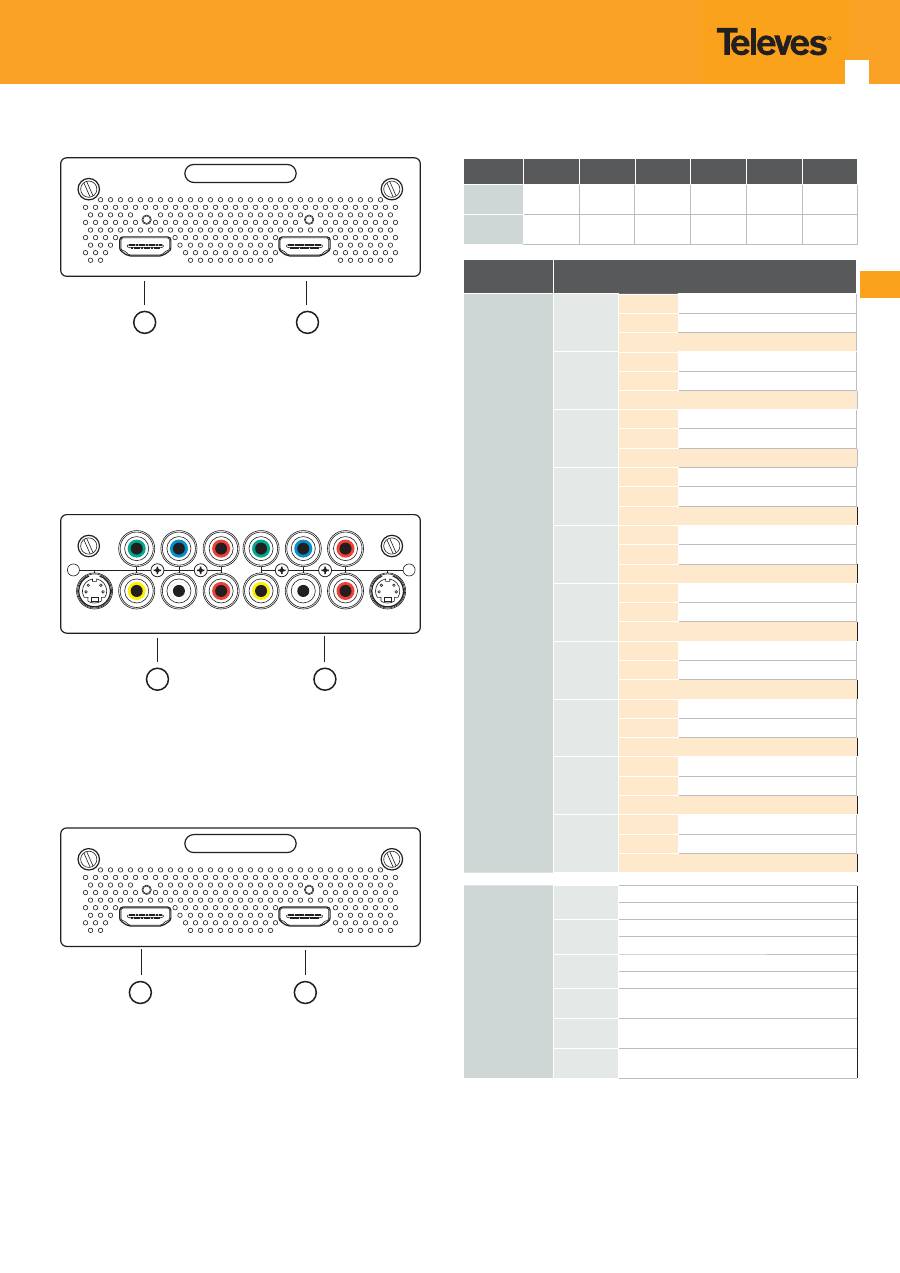

Ref. 554804 – 2 Entrées HDMI (MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrée HDMI – Chaîne 1
(2) Entrée HDMI – Chaîne 2
Resolutions des entrées
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Note
: Les signaux 3D issus de Blue-ray 3D, ne sont pas compatibles avec ce produit.
Ref. 554812 – 2 Entrées CVBS/YPbPr/S-Video (MPEG2)
CVBS
L----Audio----R
S-Video
L----Audio----R
1
2
S-Video
CVBS
Y
Pb
Pr
Y
Pb
Pr
1 2
(1) Entrée CVBS / YpbPr / S-Video – Chaîne 1
(2) Entrée CVBS / YpbPr / S-Video – Chaîne 2
Input resolutions YPbPr
: 720x480 60i, 720x576 50i
Ref. 554813 – 1 Entrée HDMI (MPEG2/MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrée HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Chaîne 1
(2) Entrée HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Chaîne 2
Resolutions des entrées
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Note
:
Il n’y a qu’un seul signal possible en sortie modulée à la fois
.
Quand il y a du signal sur les deux entrées, le signal en sortie est celui du
HDMI1 (si l’entrée HDMI est confi gurée en automatique, voir chapitre 5.2,
autrement la sortie aura le signal de l’entrée sélectionnée).
Note
: Les signaux 3D issus de Blue-ray 3D, ne sont pas compatibles avec ce produit.
Caractéristiques
Ref.
554801
554802
554803
554804
554812
554813
Compress.
vidéo
MPEG-2 SD MPEG-2 SD
MPEG-4
(H264 HD)
MPEG-4
(H264 HD)
MPEG-2 SD MPEG-2/4
Compress.
audio
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2/4
Modes Encod.
MPEG-2 / H264 / AVC SD / HD
Port entrée
Option 1
Port 1
A
Port 2
A
Entrée RF
Option 2
Port 1
B ou C
Port 2
B ou C
Entrée RF
Option 3
Port 1
D ou E
Port 2
D ou E
Entrée RF
Option 4
Port 1
A
Port 2
B ou C
Entrée RF
Option 5
Port 1
A
Port 2
D ou E
Entrée RF
Option 6
Port 1
A
Port 2
F
Entrée RF
Option 7
Port 1
B ou C
Port 2
D ou E
Entrée RF
Option 8
Port 1
B ou C
Port 2
F
Entrée RF
Option 9
Port 1
D ou E
Port 2
F
Entrée RF
Option 10
Port 1
F
Port 2
F
Entrée RF
Légende
A
(554801)
Un canal d’entrée CVBS
Entrées audio asymétriques
B
(554802)
Deux canaux d’entrée CVBS
Entrées audio asymétriques
C
(554812)
Deux canaux d’entrée S-Video/YPbPr/CVBS
Entrées audio asymétriques
D
(554803)
Un canal d’entrée HDMI MPEG4 (H264)
E
(554813)
Un canal d’entrée HDMI HDMI MPEG2/4
(H264)
F
(554804)
Deux canaux d’entrée HDMI MPEG4 (H264)
IMPORTANT
:
Ce produit génère un retard de 2 secondes approximativement, entre le signal
d’entrée (AV et HDMI) et le signal en sortie RF et IP.
Il est donc déconseillé d’utiliser des consoles de jeux (Ex: PS3, XBox360...)
comme source de signal, car on ne peut que visualiser l’image et pas réellement
jouer.”
