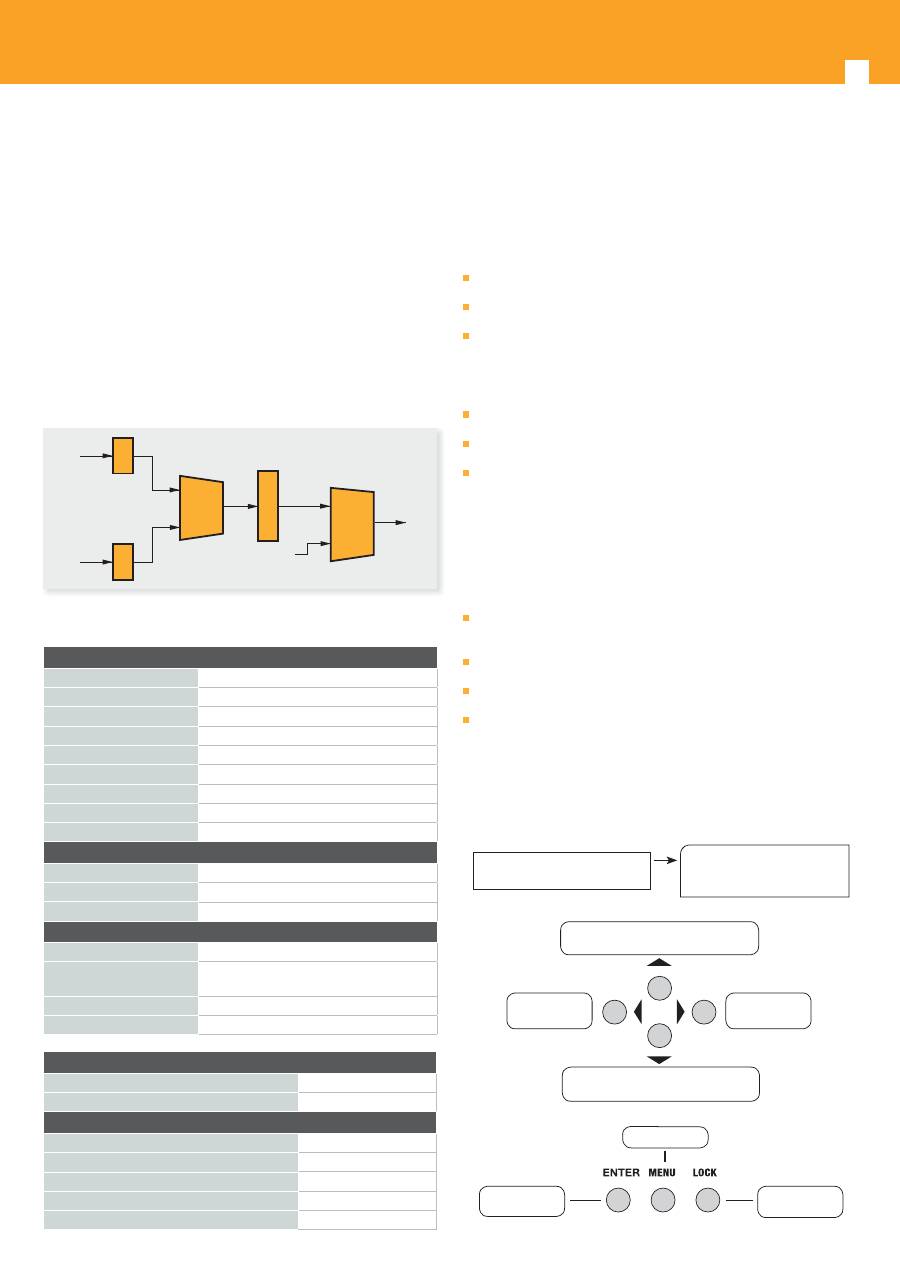

28
DVB-T Модулятор
Введение
Обзор продукта
Продукт представлен для двух типов монтажа: на стену (мод. 554511), а так
же для монтажа в 19-дюймовый монтажный шкаф (мод. 554611).
Модулятор конвертирует HD A/V сигналы в полосу частот DVB-T
мультиплекса в диапазоне 47 - 862 МГц.
Он оснащен двумя декодерами, имеющими входные разъемы F и 1
дополнительный вход RF. Сигналы могут поступать от спутниковых
ресиверов, камер видеонаблюдения, Blu-Ray проигрывателей, ... и т.д. На
его выходе присутствует мультиплекс DVB-T, который может приниматься
при помощи соответствующих STB.
Прибор может быть использован для мониторинга, учебных курсов и
презентаций, для школ, университетов, больниц, ... ,помимо того, это
лучший выбор для общественных помещений, которые предлагают
спортивные мероприятия, VIP развлекательные каналы, ... и другое.
Блок схема
A/V in
Encoder
MUX
Modulator
Mix
RF in
RF out
A/V in
Encoder
Технические характеристики Меры предосторожности при установке
В этом разделе описаны меры предосторожности, которые пользователи
должны иметь в виду, чтобы избежать травм при использовании или
установке продукта. Мы рекомендуем Вам ознакомиться с ними очень
внимательно.
Общие меры предосторожности
Оборудование должно быть защищено от пыли и грязи во время
погрузочно-разгрузочных работ и технического обслуживания.
Крышки должны быть надежно закреплены, не открывайте крышки при
включенном питании.
После использования, надежно прятать все свободные кабели, внешние
антенны, и др.
Меры предосторожности при подключении питания
При подключении к сети, убедитесь, что оно не вызовет никаких
перегрузок.
Не работайте на мокром полу под открытым небом. Убедитесь, что
кабель-удлинитель находится в хорошем состоянии.
Прежде чем приступить к установке устройства, убедитесь, что питание
отключено.
Требования к заземлению
Хорошее заземление всех функциональных модулей является основой
надежности и устойчивости устройства. Кроме того, это требование очень
важно для обеспечения защиты от молний и помех. Therefore, the system
must follow this rule.
Заземляющий проводник должен быть медным для уменьшения
сопротивления на высокой частоте, достаточно толстым и как можно
можно короче.
Площадь поперечного сечения провода заземления между земляной
шиной и рамой устройства должна быть не менее 2,5 мм2.
Контакты на обоих концах провода заземления должны быть надежно
соединены и не иметь следов ржавчины.
Запрещено использовать любое другое устройство как часть заземления
электрической цепи.
Функционирование Описание кнопок
ЖК-дисплей.
Отображение меню настройки.
Индикация состояния при
включении.
DVB-T XXX.00MHz
X.XXMbps 0.0M
Увеличение значение параметра и
перемещение вверх
Перемещение
влево
Перемещение
вправо
Уменьшение значения параметра и
перемещение вниз
Шаг назад
Подтверждение
установок
Кнопка
блокировки
Секция DVB-T модулятора
Стандарт
EN300744
FFT режим
2K, 8K
Ширина полосы
6M, 7M, 8M
Созвездие
QPSK, 16QAM, 64QAM
Защитн. интерв.
1/4, 1/8, 1/16, 1/32
FEC
1/2, 2/3, 3/4, 5/6, 7/8
MER
≥42dB
Диапазон ч-т RF
47~862MHz, 1KHz шаг
Выходной уровень
-30~ -10dBm (81~97 dBμV), 0.1dB шаг
Интерфейс
Лицевая панель
кнопки, LCD дисплей
Дистан управление
Web NMS
Язык
English
Общие
Сеть питания
AC 100V~240V
Габариты
360 x 280 x 50 mm (554511)
480 x 300 x 44 mm 1U rack 19” ( 554611)
Вес
2.6 kgs
Рабочая температура
0~45 ºC
Конфигурации
LCN конфигурация
если
NIT таблицы конфигурации
если
Настройки
Имя сети
если
Идентификатор сети ID
если
Транспортный поток ID (TSID)
если
Оригинальные сети ID (ONID)
если
Иерархия информации
если
29
RU
Исходное состояние
Через 5 секунд после включения статус устройства будет представлен на
дисплее в следующей последовательности:
Start up ...
Start OK ...
DVB-T XXX.00MHz
X.XXMbps Y.YYMbps
DVB-T: Показывает стандарт модуляции устройства.
XXX.XX MHz: Показывает выходную частоту в диапазоне частот 47 - 862
МГц
X.XX Mbps: Показывает скорость кодирования в слоте 1
Y.YY Mbps: Показывает скорость кодирования в слоте 2
Общие настройки главного меню
Нажмите кнопку блокировки для доступа к главному меню. На дисплее
появится следующая информация:
1 Alarm Status
2 Encode Setting
3 Modulate Setting
4 IP Output Setting
5 Network Setting
6 Saving Config
7 Loading Config
8 Version
Используя кнопки ВВЕРХ или ВНИЗ выберите опцию, затем нажмите кнопку
ВВОД, чтобы получить доступ к подменю:
1)
Аварийное состояние
--- индикатор загорится, если нет входного A / V
сигнала.
2)
Установка датчика
(настройка энкодера) --- При выборе этого подменю
дисплей покажет настройки входных параметров. Нажмите ВВОД для
подтверждения. Кнопками ВВЕРХ или ВНИЗ вы можете выбрать варианты
для регулировки скорости передачи аудио и видео энкодера.
3)
Настройка модулятора
При выборе данного пункта меню будут отображаться различные опции
для настройки параметров. На дисплее появится следующая информация:
3.1 Bandwidth
3.2 Constellation
3.3 Transmisson Mod
3.4 Guard Interval
3.5 Code Rate
3.6 RF Frequency
3.7 RF Outlevel
3.1-
Ширина полосы
Есть три возможные варианта для выбора полосы пропускания: 6M, 7M, и
8M. Выберите один из них кнопками ВЛЕВО или ВПРАВО, а затем нажмите
ВВОД для подтверждения.
3.2-
Созвездие
При выборе этой опции есть три варианта: QPSK, 16QAM, и 64QAM .
- QPSK: Квадратурная фазовая манипуляция. Выбор этой опции указывает,
что устройство работает в режиме модуляции DVB-S.
- 16QAM: Квадратурная амплитудная модуляция, режим работы16QAM.
- 64QAM: Квадратурная амплитудная модуляция, режим работы 64QAM.
Выбор режима такой же, как и в предыдущих разделах: используя кнопки
ВЛЕВО и ВПРАВО выбирается один из режимов, а затем нажмите ВВОД для
подтверждения.
3.3-
Режим передачи
После ввода режима передачи на дисплее отображается текущий режим
работы устройства: 2K или 8K. Используйте ВЛЕВО / ВПРАВО, чтобы выбрать
один из двух вариантов и нажмите ВВОД для подтверждения.
-
2K: Когда устройство работает в этом режиме, число поднесущих
составляет 2048.
-
8K: Когда устройство работает в этом режиме, число поднесущих
составляет 8192.
3.4-
Защитный интервал
Защитные интервалы используются для того, чтобы отдельные передачи
не мешали друг другу. Эти передачи могут принадлежать разным
пользователям (как в TDMA) или тому же пользователю (COFDM).
Защитный интервал обеспечивает защиту от задержек, связанных с путем
распространения сигнала, таких как эхо и отражения сигнала, к которым
цифровое вещание, как правило, очень чувствительно.
Есть четыре возможных варианта, представленных для выбора. Это
1/4, 1/8, 1/16, 1/32. Выбор кнопками ВЛЕВО / ВПРАВО, нажмите ВВОД для
подтверждения.
3.5-
FEC
Упреждающее исправление ошибок (FEC) имеет 5 значений: 1/2, 2/3, 3/4,
5/6, и 7/8. Выбор значения кнопками ВЛЕВО / ВПРАВО, нажмите ВВОД для
подтверждения.
3.6-
RF Выходная частота
Выходная частота может иметь значение от 47 до 862 МГц с шагом в 1 кГц.
Для регулировки частоты используйте кнопки ВЛЕВО / ВПРАВО, ВВЕРХ /
ВНИЗ и нажмите ВВОД для подтверждения.
3.7-
RF выход уровень
Диапазон выходного сигнала может колебаться от -30 до -10 дБм (от 81 до
97 дБмкВ) с шагом в 0,1 дБ. Для регулировки нужного уровня используйте
кнопки ВЛЕВО / ВПРАВО, ВВЕРХ / ВНИЗ и нажмите ВВОД для подтверждения.
4)
Настройка IP выхода
4.1 IP Output
4.2 Service IP
4.3 Output IP
4.4 Subnet Mask
4.5 Gateway
4.6 Port
Нажмите кнопки ВВЕРХ / ВНИЗ, чтобы выбрать этот пункт. ВВОД и ВЛЕВО /
ВПРАВО для установки параметров.
Если не установить следующие параметры, IP выход работать не будет.
IP Output
OFF ON
Service IP
192.168.002.137
Output IP
224.002.002.002
Subnet Mask
255.255.255.000
Gateway
192.168.002.000
Port
01234
4.1-
IP Выход
Опция IP выход должна быть включена.
4.2-
IP-службы
IP-адрес выходного порта. Формат xxx.xxx.xxx.xxx (например 192.168.2.137).
4.3-
Выходной IP
The IP Output data receive address. The format is xxx.xxx.xxx.xxx (like as
224.2.2.2). Полученый IP адрес выходных данных. Формат xxx.xxx.xxx.xxx
(например 224.2.2.2). После установки выходного IP адреса, вы должны
использовать новый адрес для получения IP-выходных данных
4.4-
Маска подсети
Обычно 255.255.255.0, то же самое для локальной сети.
