Modulador DVB-T
18
4.5- Porta de entrada (
Gateway)
Deve-se de confi gurar este parâmetro sempre que o dispositivo se encontre
num segmento diferente da rede.
4.6-
Porta (Port)
Protocolo da porta UDP (por exemplo: 8001). Para receber dados da saída IP de-
ve-se utilizar a saída IP e uma nova porta, (por exemplo, udp://224.2.2.2:8001).
5)
Confi guração da conexão a rede
Ha 3 submenus de confi guração, de acordo com as seguintes ecrãs:
5.1 IP Address
5.2 Subnet Mask
5.3 Gateway
5.4 MAC Address
5.5 Reset Password
5.6 Web Manage Port
Utilizar as teclas “
UP/DOWN
” para selecionar uma das opções e pressione
EN-
TER
para confi rmar. Em seguida, o uso das teclas “
LEFT/RIGHT
” para ajustar os
parâmetros.
Nota
:
A direção MAC do dispositivo é a direção por defeito de fabrica, e é único. O
display mostrará o seguinte:
IP Address
192.168.000.136
Subnet mask
255.255.255.000
Gateway
192.168.000.001
MAC Address
201110140940
Reset pasword ?
Yes No
Web Manage Port
00080
6)
Guardar confi guração
Aceda ão submenu principal
6 Guardar confi guração
(ver Menu principal), e se-
lecione
YES
para confi rmar.
Save Configuration?
Yes No
Saving config ...
7)
Carregar a confi guração
Seleccione submenu
7 Cargar confi guração
(ver Menu principal) e pressione
ENTER
para confi rmar. Utilizar as teclas
UP/DOWN
para seleccionar uma das
duas opções possíveis.
Pode-se optar por carregar o dispositivo com a confi guração guardada (CFG),
ou carregar a confi guração padrão (default)
7.1 Load Saved CFG
7.2 Load Default
Load Saved CFG ?
Yes No
Loading config ...
(*) CFG: Confi guração
Selecione
YES
e pressione
ENTER
para confi rmar.
Nota
: Na primeira utilização, recomenda-se efectuar “Load Default” antes de co-
meçar a confi guração.
8)
Versão
Aceda a este submenu para comprovar as versões, tanto de hardware como de
software, do dispositivo.
EncoderModulator
SW 5.13b HW 5.0
Enconders

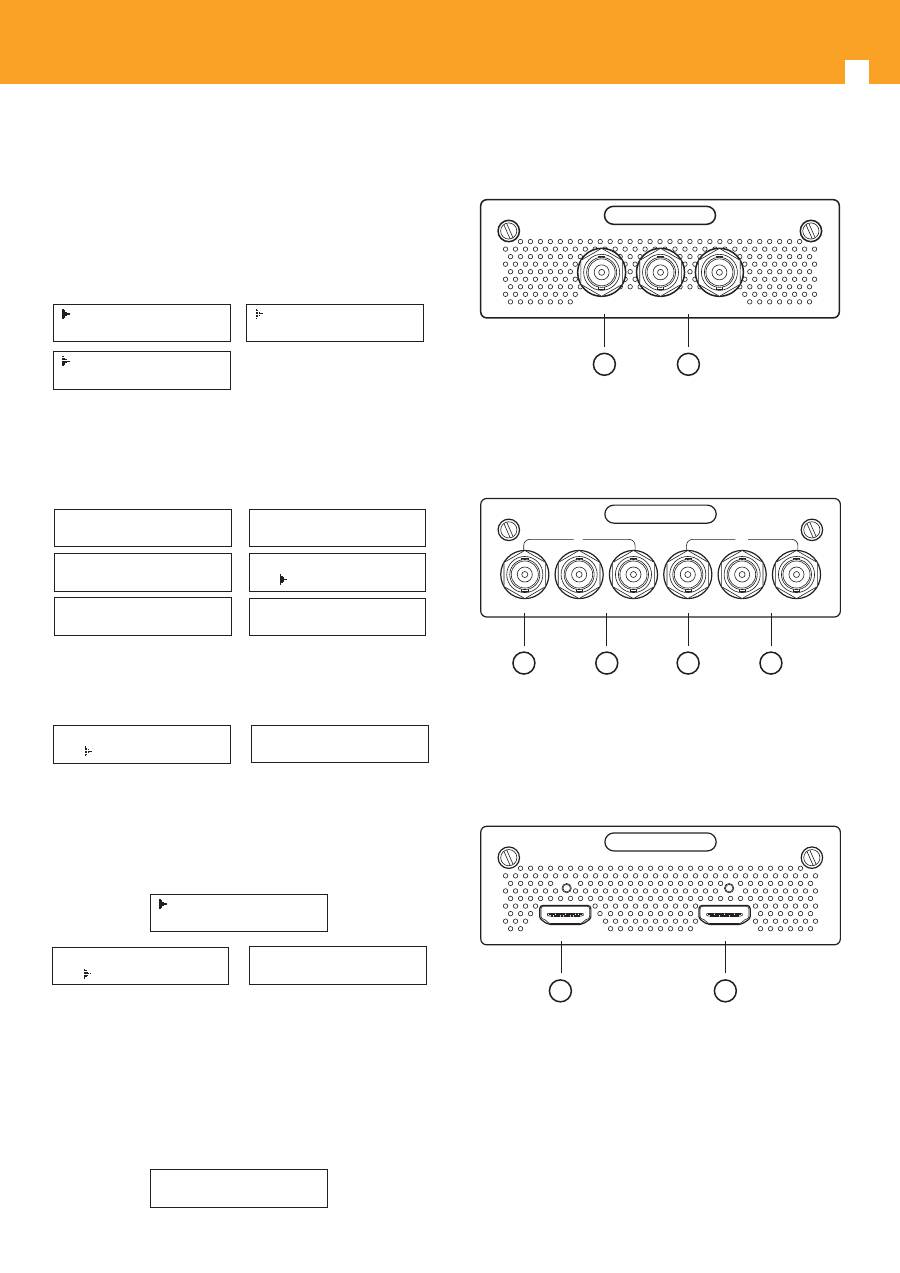

Ref. 554801 – 1 Entrada de A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
1 2
(1) Entrada de vídeo CVBS
(2) Entrada de áudio equilibrada (esquerda e direita)
Ref. 554802 – 2 entradas de A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
C
V
BS
L ----
Audio
----
R
1
2
1 3 2 4
(1) Entrada de vídeo CVBS –Canal 1
(2) Entrada de áudio equilibrada (esquerda e direita) –Canal 1
(3) Entrada de vídeo CVBS –Canal 2
(4) Entrada de áudio equilibrada (esquerda e direita) –Canal 2
Ref. 554803 – 1 Entrada de HDMI (MPEG4)
HD
M
I1HD
M
I2
1 2
(1) Entrada HDMI – Canal 1
(2) Entrada HDMI – Canal 2
Resoluções de entrada
:
1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
: Só é possivel ter na saída o sinal de uma das duas entradas quando estão
ambas ligadas.
Quando ambas as entradas têm sinal, o sinal disponivel na saída é o da en-
trada HDMI1 (se a entrada HDMI está em modo automático ver capitulo. 5.2,
em caso contrário a saída será a seleccionada na entrada).
Nota
:
Não suporta senais 3D de um Blu-ray 3D.
19
PT
Ref. 554804 – 2 Entradas HDMI (MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrada HDMI – Canal 1
(2) Entrada HDMI – Canal 2
Resoluções de entrada
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
Não suporta senais 3D de um Blu-ray 3D.
Ref. 554812 – 2 entradas CVBS/YPbPr/S-Video (MPEG2)
CVBS
L----Audio----R
S-Video
L----Audio----R
1
2
S-Video
CVBS
Y
Pb
Pr
Y
Pb
Pr
1 2
(1) Entradas CVBS / YpbPr / S-Video – Canal 1
(2) Entradas CVBS / YpbPr / S-Video – Canal 2
Resoluções de entrada YPbPr
: 720x480 60i, 720x576 50i
Ref. 554813 – 1 Entrada HDMI (MPEG2/MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrada HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canal 1
(2) Entrada HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canal 2
Resoluções de entrada
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
: Só é possivel ter na saída o sinal de uma das duas entradas quando estão
ambas ligadas.
Quando ambas as entradas têm sinal, o sinal disponivel na saída é o da en-
trada HDMI1 (se a entrada HDMI está em modo automático ver capitulo. 5.2,
em caso contrário a saída será a seleccionada na entrada).
Nota
:
Não suporta senais 3D de um Blu-ray 3D.
Características técnicas
Ref.
554801
554802
554803
554804
554812
554813
Compress.
de Vídeo
MPEG-2 SD MPEG-2 SD
MPEG-4
(H264 HD)
MPEG-4
(H264 HD)
MPEG-2 SD MPEG-2/4
Compress.
de Audio
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2/4
Modos de
codifi cação
MPEG-2 / H264 / AVC SD / HD
Portas de
entrada
Opção 1
Porta 1
A
Porta 2
A
Entrada de RF
Opção 2
Porta 1
B ou C
Porta 2
B ou C
Entrada de RF
Opção 3
Porta 1
D ou E
Porta 2
D ou E
Entrada de RF
Opção 4
Porta 1
A
Porta 2
B ou C
Entrada de RF
Opção 5
Porta 1
A
Porta 2
D ou E
Entrada de RF
Opção 6
Porta 1
A
Porta 2
F
Entrada de RF
Opção 7
Porta 1
B ou C
Porta 2
D ou E
Entrada de RF
Opção 8
Porta 1
B ou C
Porta 2
F
Entrada de RF
Opção 9
Porta 1
D ou E
Porta 2
F
Entrada de RF
Opção 10
Porta 1
F
Porta 2
F
Entrada de RF
Lenda
A
(554801)
1 canal de entrada CVBS
Entrada de áudio equilibrada
B
(554802)
2 canais de entrada CVBS
Entrada de áudio equilibrada
C
(554812)
2 canais de entrada S-Video/YPbPr/CVBS
Entrada de áudio equilibrada
D
(554803)
1 canal de entrada HDMI MPEG4 (H264)
E
(554813)
1 canal de entrada HDMI MPEG2/4 (H264)
F
(554804)
2 canais de entrada HDMI MPEG4 (H264)
IMPORTANTE
:
Este equipamento gera um atraso de aproximadamente 2 segundos entre o
sinal que chega às entradas AV e HDMI e o sinal nas saídas RF e IP.
Por essa razão, o uso de consolas de jogos (Ex: PS3, XBox360...) como fontes de
sinal não é aconselhado pois apenas se consegue visualizar fi lmes, não sendo
possível realmente jogar.
