Modulador DVB-T
6
4.5-
Puerta de entrada
(
Gateway)
Se debe de confi gurar este parámetro siempre que el dispositivo se encuentre
en un segmento diferente de la red.
4.6-
Puerto (Port)
Protocolo del puerto UDP (por ejemplo: 8001). Para recibir datos de la
salida IP se deben utilizar la salida IP y un nuevo puerto, (por ejemplo,
udp://224.2.2.2:8001).
5)
Confi guración de la conexión a red
Hay 3 submenús de confi guración, de acuerdo con las siguientes pantallas:
5.1 IP Address
5.2 Subnet Mask
5.3 Gateway
5.4 MAC Address
5.5 Reset Password
5.6 Web Manage Port
Utilizar los botones “
UP/DOWN
” para seleccionar una de las opciones y pulsar
ENTER
para confi rmar la selección. A continuación hacer uso de los botones
“
LEFT/RIGHT
” para ajustar los parámetros.
Nota
:
La dirección MAC del dispositivo es la dirección por defecto de factoría, y es
única. El display mostrará lo siguiente:
IP Address
192.168.000.136
Subnet mask
255.255.255.000
Gateway
192.168.000.001
MAC Address
201110140940
Reset pasword ?
Yes No
Web Manage Port
00080
6)
Guardar confi guración
Acceda al submenú principal
6 Guardar confi guración
(ver Menú principal), lue-
go seleccione
YES
para confi rmar.
Save Configuration?
Yes No
Saving config ...
7)
Cargar la confi guración
Seleccione el submenú
7 Cargar confi guración
(ver Menú principal) y pulse
EN-
TER
para confi rmar la selección. Utilizar los botones
UP/DOWN
para seleccio-
nar una de las dos opciones posibles.
Se puede optar por cargar en el dispositivo la confi guración guardada (CFG)*, o
bien cargar la confi guración por defecto (Default):
7.1 Load Saved CFG
7.2 Load Default
Load Saved CFG ?
Yes No
Loading config ...
(*) CFG: Confi guración
Seleccione
YES
y a continuación pulse
ENTER
para confi rmar la selección.
Nota
:
En su primer uso, se recomienda hacer un “Load Default” antes de comenzar
con la confi guración.
8)
Versión
Acceda a este submenú para comprobar las versiones, tanto del hardware
como del software, del dispositivo.
EncoderModulator
SW 5.13b HW 5.0
Codifi cadores

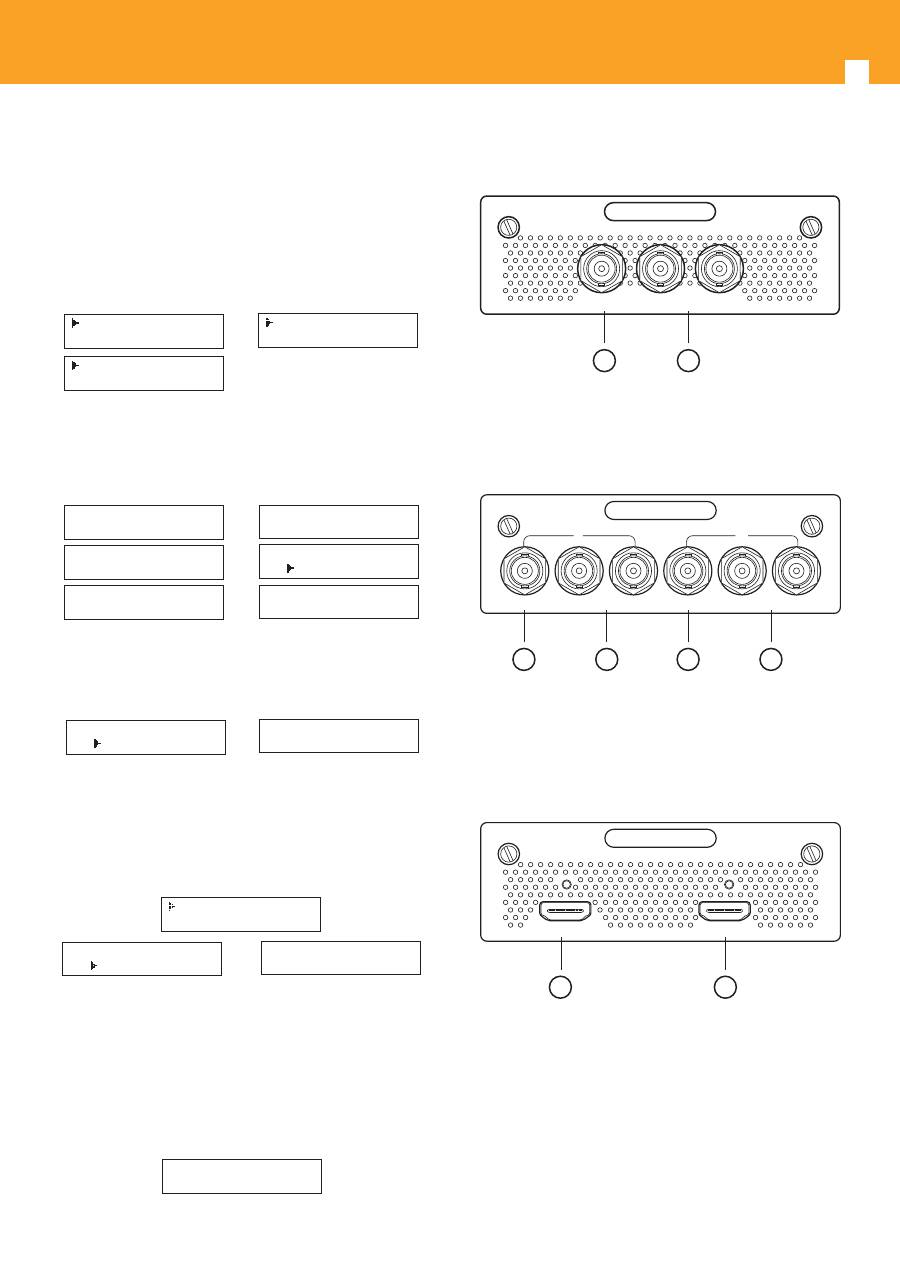

Ref. 554801 – 1 Entrada de A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
1 2
(1) Entrada de video CVBS
(2) Entrada de audio no balanceada (izquierda y derecha)
Ref. 554802 – 2 entradas de A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
C
V
BS
L ----
Audio
----
R
1
2
1 3 2 4
(1) Entrada de video CVBS –Canal 1
(2) Entrada de audio no balanceada (izquierda y derecha) –Canal 1
(3) Entrada de video CVBS –Canal 2
(4) Entrada de audio no balanceada (izquierda y derecha) –Canal 2
Ref. 554803 – 1 Entrada de HDMI (MPEG4)
HD
M
I1HD
M
I2
1 2
(1) Entrada HDMI – Canal 1
(2) Entrada HDMI – Canal 2
Resoluciones de entrada
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
No es posible tener en la salida la señal de las dos entradas al mismo tiempo.
Cuando las dos entradas tienen señal al mismo tiempo, la señal disponible
en la salida es la de la entrada HDMI1 (si la entrada HDMI está en modo au-
tomático - vea aptdo. 5.2, en caso contrario la salida será la seleccionada en
la entrada).
Nota
:
No soporta señal 3D de Blue-ray 3D.
ES
7

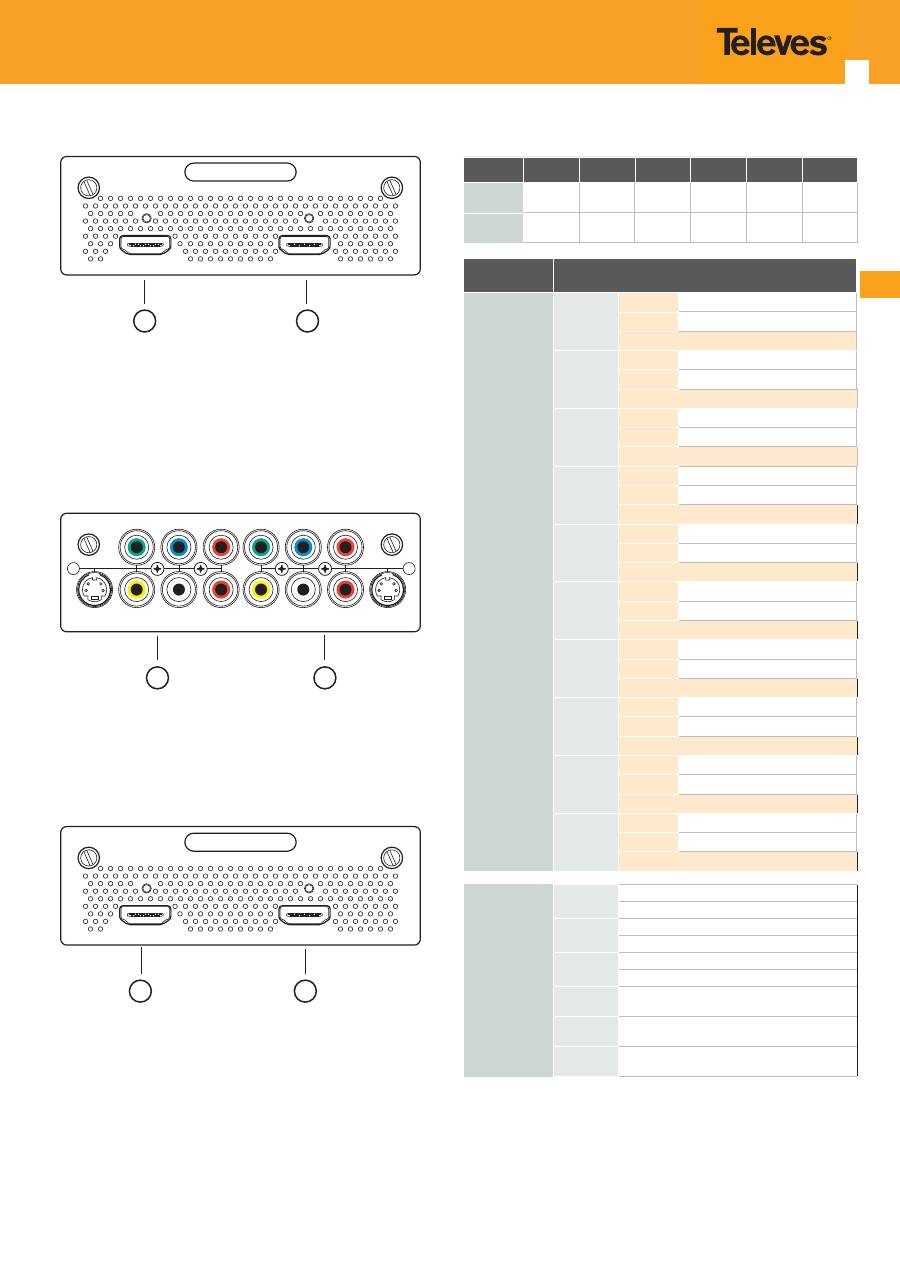

Ref. 554804 – 2 Entradas HDMI (MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrada HDMI – Canal 1
(2) Entrada HDMI – Canal 2
Resoluciones de entrada
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
No soporta señal 3D de Blue-ray 3D.
Ref. 554812 – 2 entradas CVBS/YPbPr/S-Video (MPEG2)
CVBS
L----Audio----R
S-Video
L----Audio----R
1
2
S-Video
CVBS
Y
Pb
Pr
Y
Pb
Pr
1 2
(1) Entradas CVBS / YpbPr / S-Video – Canal 1
(2) Entradas CVBS / YpbPr / S-Video – Canal 2
Resoluciones de entrada YPbPr
: 720x480 60i, 720x576 50i
Ref. 554813 – 1 Entrada HDMI (MPEG2/MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Entrada HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canal 1
(2) Entrada HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canal 2
Resoluciones de entrada
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
No es posible tener en la salida la señal de las dos entradas al mismo tiempo.
Cuando las dos entradas tienen señal al mismo tiempo, la señal disponible
en la salida es la de la entrada HDMI1 (si la entrada HDMI está en modo au-
tomático - vea aptdo. 5.2, en caso contrario la salida será la seleccionada en
la entrada).
Nota
:
No soporta señal 3D de Blue-ray 3D.
Características técnicas
Ref.
554801
554802
554803
554804
554812
554813
Compresión
de Video
MPEG-2 SD MPEG-2 SD
MPEG-4
(H264 HD)
MPEG-4
(H264 HD)
MPEG-2 SD MPEG-2/4
Compresión
de Audio
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2/4
Modos de
codifi cación
MPEG-2 / H264 / AVC SD / HD
Puertos de
entrada
Opción 1
Puerto 1
A
Puerto 2
A
Entrada de RF
Opción 2
Puerto 1
B o C
Puerto 2
B o C
Entrada de RF
Opción 3
Puerto 1
D o E
Puerto 2
D o E
Entrada de RF
Opción 4
Puerto 1
A
Puerto 2
B o C
Entrada de RF
Opción 5
Puerto 1
A
Puerto 2
D o E
Entrada de RF
Opción 6
Puerto 1
A
Puerto 2
F
Entrada de RF
Opción 7
Puerto 1
B o C
Puerto 2
D o E
Entrada de RF
Opción 8
Puerto 1
B o C
Puerto 2
F
Entrada de RF
Opción 9
Puerto 1
D o E
Puerto 2
F
Entrada de RF
Opción 10
Puerto 1
F
Puerto 2
F
Entrada de RF
Leyenda
A
(554801)
1 canal de entrada CVBS
Entrada de audio no balanceada
B
(554802)
2 canales de entrada CVBS
Entrada de audio no balanceada
C
(554812)
2 canales de entrada S-Video/YPbPr/CVBS
Entrada de audio no balanceada
D
(554803)
1 canal de entrada HDMI MPEG4 (H264)
E
(554813)
1 canal de entrada HDMI MPEG2/4 (H264)
F
(554804)
2 canales de entrada HDMI MPEG4 (H264)
IMPORTANTE
:
Este equipo genera un atraso de aproximadamente 2 segundos entre la señal
que llega a las entradas AV y HDMI y la señal en las salidas RF e IP.
Por esa razón, el uso de consolas de juegos (Ej: PS3, XBox360...) como fuentes
de señal no es aconsejado, pues sólo se consigue visualizar películas, no sien-
do posible realmente jugar.”
