Modulator DVB-T

4.6-

 Port  -

Port

Port UDP (np. 8001), powinieneś użyć Wyjścia IP i nowego portu, aby otrzymać

Wyjście IP danych (np. udp://224.2.2.2:8001).

5)

Network setting

 - Ustawienia sieciowe

Po wewnętrznych ustawieniach sieci, mamy trzy kolejne submenu do ustawień.

Przedstawione są one na poniższych wyświetlaczach LCD.

5.1 IP Address

5.2 Subnet Mask

5.3 Gateway

5.4 MAC Address

5.5 Reset Password

5.6 Web Manage Port

Wciśnij

UP/DOWN

 aby wybrać daną opcję. Aby ustawić parametry należy użyć

klawiszy

ENTER

 oraz

LEFT/RIGHT

.

Uwaga

:

Adres MAC jest częścią fabrycznych ustawień i jest unikalny. Wyświetlacz

będzie wyglądał w następujących przypadkach odpowiednio

:

IP Address

192.168.000.136

Subnet mask

255.255.255.000

Gateway

192.168.000.001

MAC Address

201110140940

Reset pasword ?

    Yes   No

Web Manage Port

00080

6)

Save confi g

 - Zapisywanie ustawień

Wejdź do submenu konfi guracyjnego, aby zapisać ustawienia. Wybierz “yes”

aby potwierdzić.

Save Configuration?

    Yes    No

Saving config ...

7)

Loading confi g

 - Ładowanie ustawień

W tym menu, użytkownik może użyć klawiszy

UP/DOWN

, aby dokonać

wyboru i ponownie wcisnąć

ENTER

, aby potwierdzić wybór. Użytkownik może

przywrócić w urządzeniu ostatnią zapisaną konfi gurację wybierając “7.1” oraz

przywrócić ustawienia fabryczne wybierając “7.2” a ekran będzie wyglądał

następująco:

7.1 Load Saved CFG

7.2 Load Default

Load Saved CFG ?

    Yes   No

Loading config ...

Uwaga

:

Podczas pierwszego użycia tego urządzenia przed rozpoczęciem konfi gu-

racji zaleca się wykonanie „Load Default”

.

8)

Version

 - Wersja

Sprawdź wersję software oraz hardware urządzenia wchodząc do tego menu.

EncoderModulator

  SW 5.13b HW 5.0

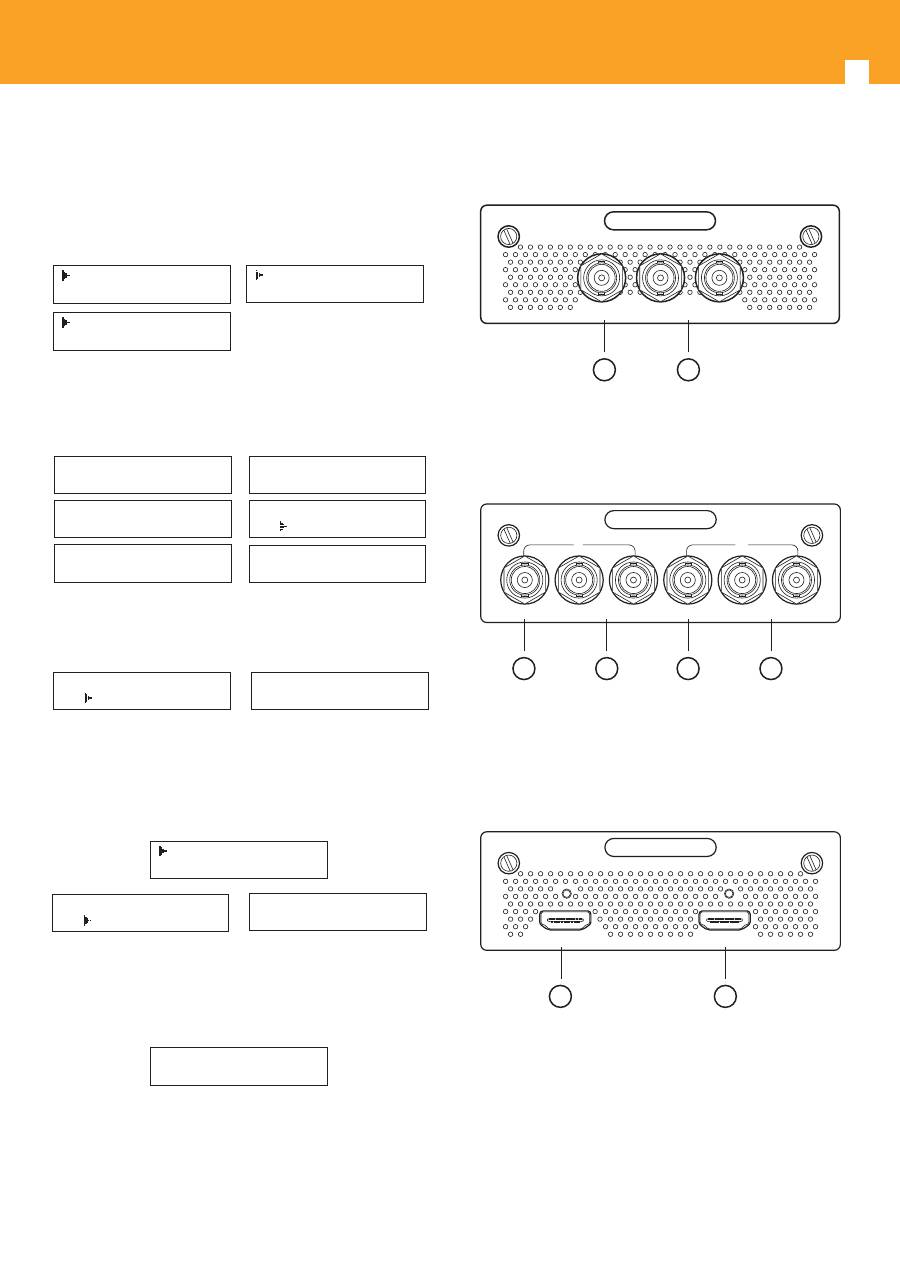

Enkodery

Nr kat. 554801 – 1 wejście A/V  (MPEG2)

C

V

BS

L ----

Audio

 ----

R

1 2

(1) Wejście CVBS (wejście video)

(2) Niezrównoważone wejście audio (lewy L i prawy R)

Nr kat. 554802 – 2 wejścia A/V  (MPEG2)

C

V

BS

L ----

Audio

 ----

R

C

V

BS

L ----

Audio

 ----

R

1

2

1 3 2 4

(1) Wejście CVBS (wejście video) - Kanał 1

(2) Niezrównoważone wejście audio (lewy L i prawy R) - Kanał 1

(3) Wejście CVBS (wejście video) - Kanał 2

(4) Niezrównoważone wejście audio (lewy L i prawy R) - Kanał 2

Nr kat. 554803 – 1 wejście HDMI  (MPEG4)

HD

M

I1HD

M

I2

1 2

(1)  Wejście HDMI - Kanał 1

(2)  Wejście HDMI - Kanał 2

Rozdzielczość wejściowa

:

1280x720p60, 1280x720p50, 1920x1080i60,

1920x1080i50, 1920x1080p60, 1920x1080p50

Uwaga

:

Możliwe jest otrzymanie na wyjściu sygnału pochodzącego tylko z jednego

wejścia. Kiedy na oba wejścia podawany jest jakiś sygnał, to sygnał, który

pojawia się na wyjściu pochodzi z wejścia HDMI1 (jeśli wejście HDMI jest

ustawione automatycznie - patrz rozdział 5.2, w przeciwnym razie na

wyjściu pojawi się sygnał z wybranego wejścia).

Uwaga

:

Sygnał 3D pochodzący z Blu-ray 3D nie jest obsługiwany.

27

PL

Nr kat. 554804 – 2  wejścia  HDMI (MPEG4)

HD

M

I1

HD

M

I2

1 2

(1) Wejście HDMI – Kanał 1

(2) Wejście HDMI – Kanał 2

Rozdzielczość wejściowa

:  1280x720p60, 1280x720p50, 1920x1080i60,

1920x1080i50, 1920x1080p60, 1920x1080p50

Uwaga

:

Sygnał 3D pochodzący z Blu-ray 3D nie jest obsługiwany.

Nr kat. 554812 – 2  wejścia  CVBS/YPbPr/S-Video (MPEG2)

CVBS

L----Audio----R

S-Video

L----Audio----R

1

2

S-Video

CVBS

Y

Pb

Pr

Y

Pb

Pr

1 2

(1) Wejście CVBS / YpbPr / S-Video – Kanał 1

(2) Wejście CVBS / YpbPr / S-Video – Kanał 2

Rozdzielczość wejściowa YPbPr

:  720x480 60i, 720x576 50i

Nr kat. 554813 – 1  wejście  HDMI (MPEG2/MPEG4)

HD

M

I1

HD

M

I2

1 2

(1) Wejście HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Kanał 1

(2) Wejście HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Kanał 2

Rozdzielczość wejściowa

:  1280x720p60,

1280x720p50,

1920x1080i60,

1920x1080i50, 1920x1080p60, 1920x1080p50

Uwaga

:

Możliwe jest otrzymanie na wyjściu sygnału pochodzącego tylko z jednego

wejścia. Kiedy na oba wejścia podawany jest jakiś sygnał, to sygnał, który

pojawia się na wyjściu pochodzi z wejścia HDMI1 (jeśli wejście HDMI jest

ustawione automatycznie - patrz rozdział 5.2, w przeciwnym razie na

wyjściu pojawi się sygnał z wybranego wejścia).

Uwaga

:

Sygnał 3D pochodzący z Blu-ray 3D nie jest obsługiwany.

Specyfi kacja techniczna

Nr kat.

554801

554802

554803

554804

554812

554813

Kompresja

Video

MPEG-2 SD MPEG-2 SD

MPEG-4

(H264 HD)

MPEG-4

(H264 HD)

MPEG-2 SD MPEG-2/4

Kompresja

Audio

MPEG-2

MPEG-2

MPEG-2

MPEG-2

MPEG-2

MPEG-2/4

Tryb

kodowania

MPEG-2 / H264 / AVC SD / HD

Port

wejściowy

Opcja 1

Port 1

A

Port 2

A

Wejście RF

Opcja 2

Port 1

B lub C

Port 2

B lub C

Wejście RF

Opcja 3

Port 1

D lub E

Port 2

D lub E

Wejście RF

Opcja 4

Port 1

A

Port 2

B lub C

Wejście RF

Opcja 5

Port 1

A

Port 2

D lub E

Wejście RF

Opcja 6

Port 1

A

Port 2

F

Wejście RF

Opcja 7

Port 1

B lub C

Port 2

D lub E

Wejście RF

Opcja 8

Port 1

B lub C

Port 2

F

Wejście RF

Opcja 9

Port 1

D czy E

Port 2

F

Wejście RF

Opcja 10

Port 1

F

Port 2

F

Wejście RF

legenda

A

(554801)

Jednokanałowe wejście CVBS

Niezrównoważone wejście audio

B

(554802)

Dwukanałowe wejście CVBS

Niezrównoważone wejście audio

C

(554812)

Dwukanałowe wejście S-Video/YPbPr/CVBS

Niezrównoważone wejście audio

D

(554803)

Jednokanałowe wejście HDMI MPEG4 (H264)

E

(554813)

Jednokanałowe wejście HDMI MPEG2/4

(H264)

F

(554804)

Dwukanałowe wejście HDMI MPEG4 (H264)

Ważne

:

Ten sprzęt generuje opóźnienie około 2 sekund pomiędzy sygnałem

wejściowym w AV i HDMI a sygnałem wyjściowym RF i IP.

Dlatego też, używanie konsoli (np. PS3 czy XBox360 ...) jako źródła sygnału nie

jest zalecane, ponieważ możliwe będzie tylko oglądanie fi lmów, przy czym

realna gra nie będzie możliwa.”
