Modulatore DVB-T
4.5-
Gateway
(
Gateway)
Questo parametro deve essere sempre confi gurato affi
nché il dispositivo possa
accedere a segmenti diff erenti della rete.
4.6-
Porta (Port)
Porta per protocollo UDP (per esempio: 1234). Per ricevere i dati dell’uscita IP
si deve utilizzare l’uscita IP e una nuova porta, (per esempio, udp://224.2.2.2:1
234;program=0).
5)
Confi gurazione della connessione di rete
Si hanno 3 sottomenù di confi gurazione, come mostrato nelle seguenti scher-
mate:
5.1 IP Address
5.2 Subnet Mask
5.3 Gateway
5.4 MAC Address
5.5 Reset Password
5.6 Web Manage Port
Utilizzare i tasti “
UP/DOWN
” per selezionare una delle opzioni e premere
EN-
TER
per confermare la scelta. Dopo usare i tasti “
LEFT/RIGHT
” per impostare i
parametri.
Nota
:
L’indirizzo MAC del dispositivo è l’indirizzo di default di produzione, è unico. Il
display mostrerá le videate seguenti:
IP Address
192.168.000.136
Subnet mask
255.255.255.000
Gateway
192.168.000.001
MAC Address
201110140940
Reset pasword ?
Yes No
Web Manage Port
00080
6)
Salvare la confi gurazione
Accedere al sottomenù principale
6 Salvare confi gurazione
(vedere Menù princi-
pale), quindi selezionare
YES
per confermare.
Save Configuration?
Yes No
Saving config ...
7)
Caricare la confi gurazione
Selezionare il sottomenù
7 Caricare confi gurazione
(vedere Menù principale) e
premere
ENTER
per confermare la scelta. Utilizzare i tasti
UP/DOWN
per sele-
zionare una delle opzioni possibili.
Si può optare per caricare nel dispositivo la confi gurazione salvata (CFG)*, o
caricare la confi gurazione di default (Default):
7.1 Load Saved CFG
7.2 Load Default
Load Saved CFG ?
Yes No
Loading config ...
(*) CFG: Confi gurazione
Selezionare
YES
e premere
ENTER
per confermare la scelta.
Nota
:
Al primo avvio, si consiglia di eff ettuare un “Load Default” prima di iniziare
la confi gurazione
.
8)
Versione
Accedere a questo sottomenù per verifi care la versione hardware e software
del dispositivo.
EncoderModulator
SW 5.13b HW 5.0
Codifi catori

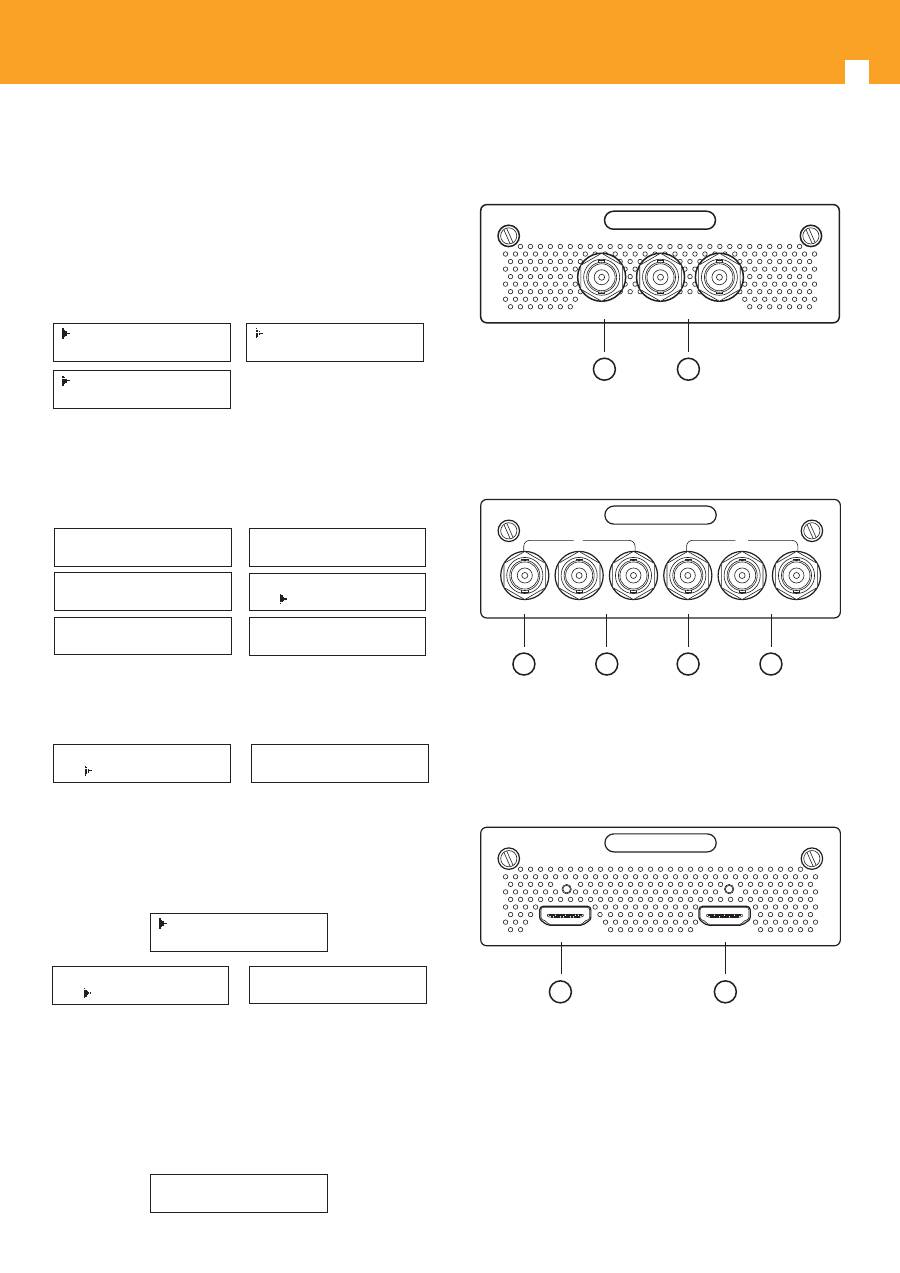

Art. 554801 – 1 Ingresso A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
1 2
(1) Ingresso video CVBS
(2) Ingresso audio non bilanciato (sinistro e destro)
Art. 554802 – 2 Ingressi A/V (MPEG2)
C
V
BS
L ----
Audio
----
R
C
V
BS
L ----
Audio
----
R
1
2
1 3 2 4
(1) Ingresso video CVBS –Canale 1
(2) Ingresso audio non bilanciato (sinistro e destro) – Canale 1
(3) Ingresso video CVBS –Canale 2
(4) Ingresso audio non bilanciato (sinistro e destro) – Canale 2
Art. 554803 – 1 Ingresso HDMI (MPEG4)
HD
M
I1HD
M
I2
1 2
(1) Ingresso HDMI – Canale 1
(2) Ingresso HDMI – Canale 2
Risoluzione ingresso
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
Solo uno segnale dei due ingressi può essere messo in uscita.
Quando i due ingressi hanno contemporaneamente segnale, il segnale
disponibile in uscita sarà quello dell’ingresso HDMI1 (se l’ingresso HDMI è im-
postato in modo automatico - vedere paragrafo 5.2, in caso contrario l’uscita
sarà quella impostata in ingresso).
Nota
: Il segnale 3D in uscita da un Blue-ray 3D non è supportato.
23
IT

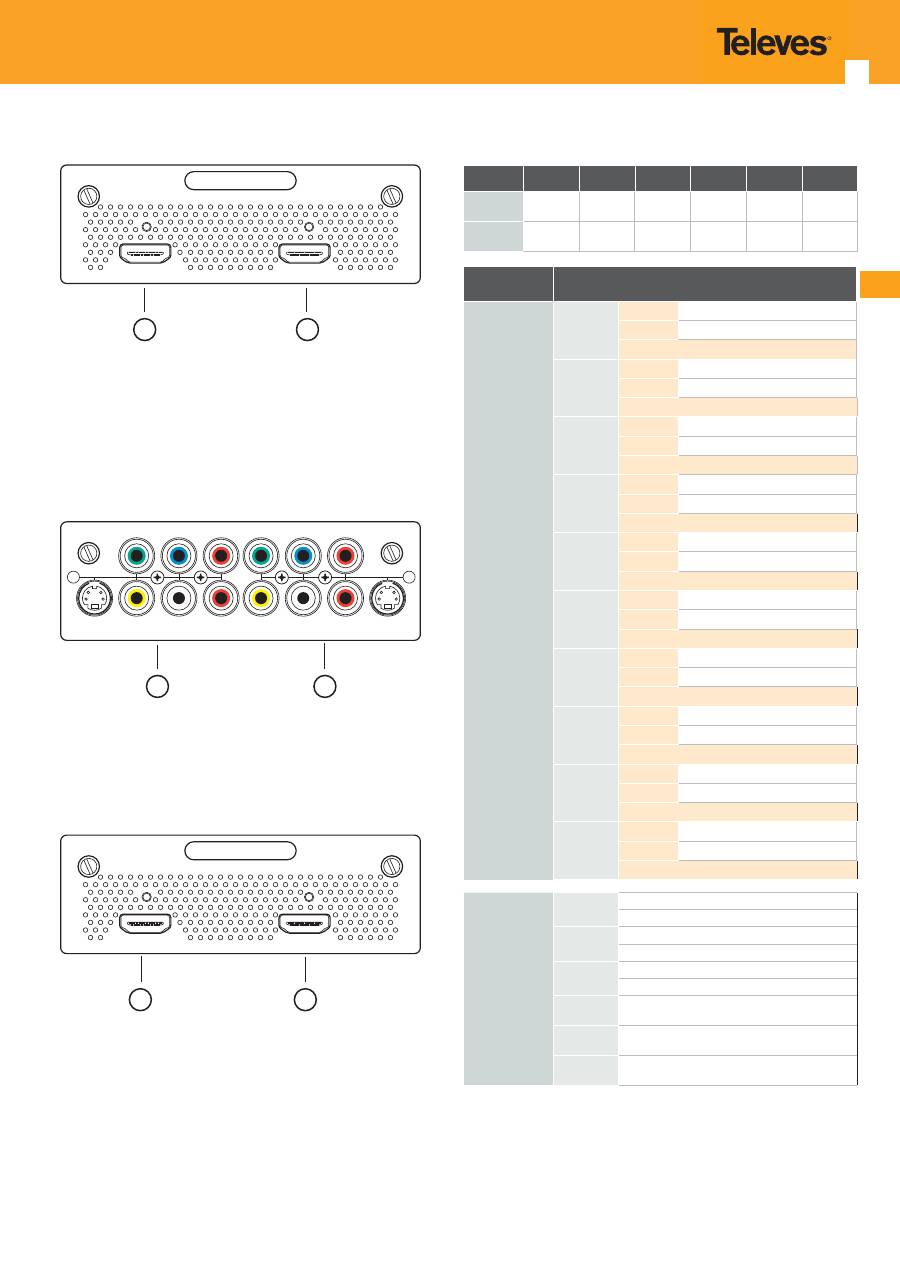

Ref. 554804 – 2 Ingressi HDMI (MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Ingresso HDMI – Canale 1
(2) Ingresso HDMI – Canale 2
Risoluzione ingresso
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
Il segnale 3D in uscita da un Blue-ray 3D non è supportato.
Ref. 554812 – 2 Ingressi CVBS/YPbPr/S-Video (MPEG2)
CVBS
L----Audio----R
S-Video
L----Audio----R
1
2
S-Video
CVBS
Y
Pb
Pr
Y
Pb
Pr
1 2
(1) Ingresso CVBS / YpbPr / S-Video – Canale 1
(2) Ingresso CVBS / YpbPr / S-Video – Canale 2
Risoluzione ingresso YPbPr
: 720x480 60i, 720x576 50i
Ref. 554813 – 1 Ingresso HDMI (MPEG2/MPEG4)
HD
M
I1
HD
M
I2
1 2
(1) Ingresso HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canale 1
(2) Ingresso HDMI (video MPEG2/4, audio MPEG-2, MPEG-2 AAC, MPEG-4 AAC - Canale 2
Risoluzione ingresso
: 1280x720p60, 1280x720p50, 1920x1080i60,
1920x1080i50, 1920x1080p60, 1920x1080p50
Nota
:
Solo uno segnale dei due ingressi può essere messo in uscita.
Quando i due ingressi hanno contemporaneamente segnale, il segnale
disponibile in uscita sarà quello dell’ingresso HDMI1 (se l’ingresso HDMI è im-
postato in modo automatico - vedere paragrafo 5.2, in caso contrario l’uscita
sarà quella impostata in ingresso).
Nota
:
Il segnale 3D in uscita da un Blue-ray 3D non è supportato.
Specifi che tecniche
Art.
554801
554802
554803
554804
554812
554813
Compress.
Video
MPEG-2 SD MPEG-2 SD
MPEG-4
(H264 HD)
MPEG-4
(H264 HD)
MPEG-2 SD MPEG-2/4
Compress.
Audio
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2
MPEG-2/4
Modi di
codifi cazione
MPEG-2 / H264 / AVC SD / HD
Porte di
ingresso
Opzione 1
Porta 1
A
Porta 2
A
Ingresso RF
Opzione 2
Porta 1
B o C
Porta 2
B o C
Ingresso RF
Opzione 3
Porta 1
D o E
Porta 2
D o E
Ingresso RF
Opzione 4
Porta 1
A
Porta 2
B o C
Ingresso RF
Opzione 5
Porta 1
A
Porta 2
D o E
Ingresso RF
Opzione 6
Porta 1
A
Porta 2
F
Ingresso RF
Opzione 7
Porta 1
B o C
Porta 2
D o E
Ingresso RF
Opzione 8
Porta 1
B o C
Porta 2
F
Ingresso RF
Opzione 9
Porta 1
D o E
Porta 2
F
Ingresso RF
Opzione 10
Porta 1
F
Porta 2
F
Ingresso RF
leggenda
A
(554801)
1 canale di ingresso CVBS
Ingresso audio non bilanciato
B
(554802)
2 canali di ingresso CVBS
Ingresso audio non bilanciato
C
(554812)
2 canali di ingresso S-Video/YPbPr/CVBS
Ingresso audio non bilanciato
D
(554803)
1 canale di ingresso HDMI MPEG4 (H264)
E
(554813)
1 canale di ingresso HDMI MPEG2/4 (H264)
F
(554804)
2 canali di ingresso HDMI MPEG4 (H264)
IMPORTANTE
:
Questo dispositivo genera un ritardo di circa 2 secondi tra il segnale in arrivo
sugli ingressi AV e HDMI ed il segnale in uscita RF e IP.
Per tale motivo, l’utilizzo di consoles per videogiochi (Es: PS3, XBox360...) quali
sorgenti di segnale è sconsigliato,
poiché si riesce solo a visualizzare fi lms, non essendo possibile giocare
realmente.”
