Fenix Therm 105: Erste Schritte
Erste Schritte: Fenix Therm 105
Erste Schritte
Warten Sie nach der Installation
2 bis 4 Wochen, bevor Sie die
Fußbodenheizung in Betrieb nehmen.
Die genaue Wartezeit ist von der Art
des Bodens und den entsprechenden
Anweisungen zum Bodenkitt
abhängig. Erhöhen Sie die Wärme
DE
anschließend schrittweise.
Zur optimalen Anpassung des
Fußbodenheizungssystems an Ihre
eigenen Heizbedürfnisse ist es
erforderlich, dass Sie das Handbuch
vollständig lesen.
41
Arbeitsweise des Thermostats
Dieser Abschnitt enthält alle erforder-
lichen Informationen zu Arbeitsweise
und Einstellung des Thermostats.
Ein/Aus-Schalter
Temp.-
Regelknopf
Ein- und Ausschalten
Die Beheizung kann nicht im Standby-
Modus geregelt werden. Halten Sie
den Ein/Aus-Schalter für eine Sekunde
gedrückt, um in den Standby-Modus
zu wechseln. Durch erneutes Halten
des Schalters für eine Sekunde kehren
Sie in den Normalmodus zurück.
42
Regelfunktionen
Der Thermostat
kann die Temperatur auf
drei verschiedene Weisen regeln. Dadurch
können die Komforttemperatur und etwa-
ige Bodentemperaturanforderungen mitei-
nander kombiniert werden. Das Anpassen
der Einstellungen wird auf der folgenden
Seite beschrieben.
Bodenthermostat (F) - Ein Sensor im Fuß-
boden misst die Temperatur und regelt
DE
die Heizung entsprechend. Das ist die
Werkseinstellung.
Raumthermostat (R) - Der Thermostat
hat eingebaute Sensoren zum Messen
der Raumtemperatur und Steuern der
Heizung.
Raum- und Fußbodenthermostat - Der
eingebaute Sensor regelt die Raum-
temperatur, und der Sensor im Fußboden
dient als Fußbodentemperaturbegrenzer.
Die Begrenzung kann auf 25°C bis 45°C
festgelegt werden. Die Werkseinstellung
ist 35°C.
Wichtig
In Räumen mit großen Fenstern und
Sonneneinstrahlung wird empfohlen, die
Funktion Raum- und Fußbodenthermostat
zu verwenden.
In Räumen mit Holzfußboden muss die
Funktion Raum- und Fußbodenthermostat
Fußbodentemperaturbegrenzung immer
verwendet werden.
43
Die Einstellung der Regelfunktion muss von
einem qualizierten Elektriker vorgenommen
werden. Zunächst müssen Regler und Front
entfernt werden. Unterbrechen Sie vor dem
Entfernen die Stromversorgung.
Drehen Sie dann mit einem kleinen
Schraubenzieher den Regler in die
gewünschte Position.
Stellen Sie hier den Überhitzungsschutz ein.
Stellen Sie hier die gewünschte
Regelfunktion ein.
F–Fußbodentemperaturregler
R–Raumthermostat
R&F– Raumthermostat mit Bodenbegrenzung
44
Temperatur
Regelfunktion
Der Thermostat regelt die Temperatur
mittels eines Sensors im Boden, mit
dem die Temperatur gemessen und die
Beheizung entsprechend geregelt wird.
Einstellen der erforderlichen Temperatur
Die Bodentemperatur kann durch
Drehen des Regelknopfs eingestellt
DE
werden. Die Mindeststellung am Regler
entspricht 10 °C, die Maximalstellung
entspricht 45 °C. In der Regel liegt eine
geeignete Einstellung zwischen 2 und 3.
Die Temperatur stabilisiert sich erst
nach einem ununterbrochenen Betrieb
des Fußbodenheizungssystems über
mehrere Tage. Anschließend müssen
die Thermostateinstellungen ggf.
angepasst werden.
Anzeige
Die Farben des Ein/Aus-Schalters zei-
gen den aktuellen Status des Thermo-
stats an.
Rotes Licht - der Thermostat ist einge-
schaltet und die Fußbodenheizung ist
aktiviert.
Grünes Licht - der Thermostat ist einge-
schaltet und die Fußbodenheizung ist
ausgeschaltet.
45
Verzögerung beim Ein- und Ausschalten
Der Thermostat verfügt über eine
integrierte Verzögerungseinrichtung,
die ein unnötiges Abnutzen interner
Komponenten verhindert und die
Lebensdauer des Thermostats erhöht.
Wenn Sie die gewünschte Temperatur
erhöhen, sodass sich der Thermostat
einschaltet, und diese kurz darauf wie-
der senken, schaltet sich der Thermos-
tat erst nach 30 Sekunden wieder aus.

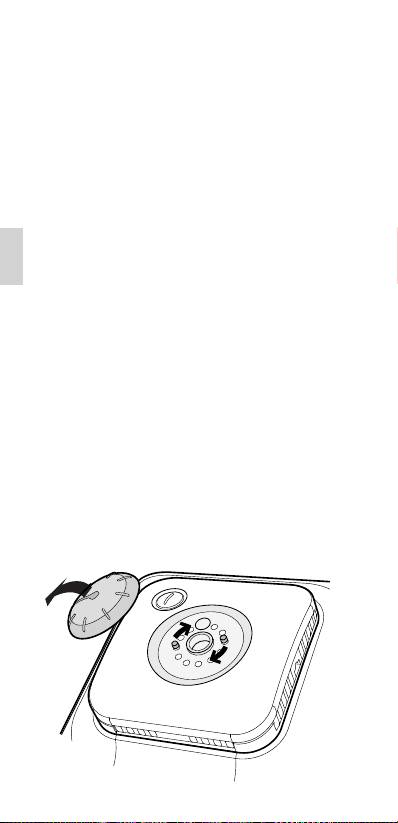

Feststellen des Einstellknopfs
Wenn Sie die Temperatur gemäß Ihren
Anforderungen eingestellt haben, kön-
nen Sie den Einstellknopf feststellen.
Hierdurch wird ein unbeabsichtigtes
Verstellen des Reglers vermieden.
Siehe nachstehende Abbildung. Zie-
hen Sie den Einstellknopf zunächst ab.
Verstellen Sie anschließend die beiden
Kunststoteile zur Einstellung des er-
forderlichen Intervalls. Stecken Sie den
Einstellknopf dann wieder auf.
46
