N652/R01 (27.03.15)

NÁVOD NA INSTALACI .

MADPSP 40 W/m

KABELOVÉ TOPNÉ OKRUHY

VŠEOBECNÉ PODMÍNKY

 Topná část kabelového topného okruhu se nesmí krátit, ani jinak upravovat. Kráceny dle

potřeby mohou být pouze studené připojovací konce.

 Spojka spojující studený konec a topný okruh nesmí být instalována v ohybu. Topné kabely se

nesmějí dotýkat, ani křížit, vzdálenost topných kabelů od sebe je min. 30 mm, průměr ohybu

kabelu smí být minimálně osminásobek jeho průměru.

 Jestliže je topný kabel nebo napájecí přívod poškozen, musí být nahrazen nebo opraven

výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo

vzniku nebezpečné situace.

 Topný kabel musí být napájen přes proudový chránič se jmenovitým vybavovacím proudem

In≤30mA. Doporučujeme každý topný celek/okruh topení vybavit samostatným proudovým

chráničem.

 Topné kabely mohou být skladovány do teplotní odolnosti pláště (90°C) a instalovány při

teplotě vyšší než –5°C a při provozu nesmí být vystaven teplotám vyšším než 90°C

 Před pokládkou i po pokládce je nutné provést měření odporu topných okruhu. Naměřené

hodnoty se musí shodovat. Naměřené hodnoty zapište do záručního listu. Tolerance

naměřených hodnot ±5 -10%.

 Před pokládkou a po pokládce musí být provedeno měření izolačního odporu mezi topným

vodičem a ochranným opletením – naměřená hodnota nesmí být nižší než

0,5 MΩ. Naměřené hodnoty zapište do záručního listu.

 Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a ukončete veškeré práce.

 Před použitím topného kabelu je nutno zkontrolovat štítkové údaje, jestli jsou ve shodě s

požadovaným výrobkem.

 Dodavatel musí informovat ostatní dodavatele stavby o umístění topné jednotky a o rizicích z

toho vyplívajících.

 Jiné použití než je v tomto návodu konzultujte s výrobcem.

1. Popis a zapojení

 Topné kabely se připojují na soustavu 230V nebo 400V, 50Hz, dle

hodnoty uvedené na štítku kabelu. Krytí IP67.

 Plášť kabelu je odolný proti UV záření, teplotní odolnost pláště 90°C,

samozhašivý.

 Ochranné opletení se připojuje na PE vodič.

2. Vyhřívání venkovních ploch (protinámrazová ochrana)

a) Dimenzování

2

Plošný příkon dimenzujte ve výkonu 300 až 400W/m

.

Velikost výkonu závisí na skladbě a hloubce uložení, čím blíže povrchu, tím menší výkon

z doporučeného intervalu.

Náběh topného systému je závislý na skladbě uložení topných okruhů/rohoží, nastavení regulace,

venkovní teplotě. Při uložení do (na) betonu je reakce dále zpomalena vlivem akumulace, odvodu

tepla, do betonu. K viditelné reakci (odtávání) tak může docházet v řádu i několika hodin.

b) Montáž do betonu

Postup

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci.

 Vliv a význam kvalitnější tepelné izolace (např. na bázi extrudovaného polystyrenu) naleznete na

internetových stránkách společnosti FENIX – kategorie ECOFLOOR/Venkovní aplikace, případně

její použití konzultujte s technikem.

 Na armovací sít rozviňte topný kabel ve tvaru meandrů a fixujte stahovací páskou. Topný kabel nesmí

být příliš utažen, aby nedošlo vlivem teplotní roztažnosti betonu k poškození kabelu.

 Armovací síť umístěte do středu, maximálně však do 2/3 betonové vrstvy.

 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.

 Zakreslete do záručního listu rozložení kabelu.

 Kabel zalijte vrstvou betonu. Betonová vrstva musí byt monolitická, aby vlivem teplotního namáhaní

nedošlo k odtržení jednotlivých vrstev.

 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

 Betonové směsi musí osahovat příměsi chránící směs před vnějšími vlivy.

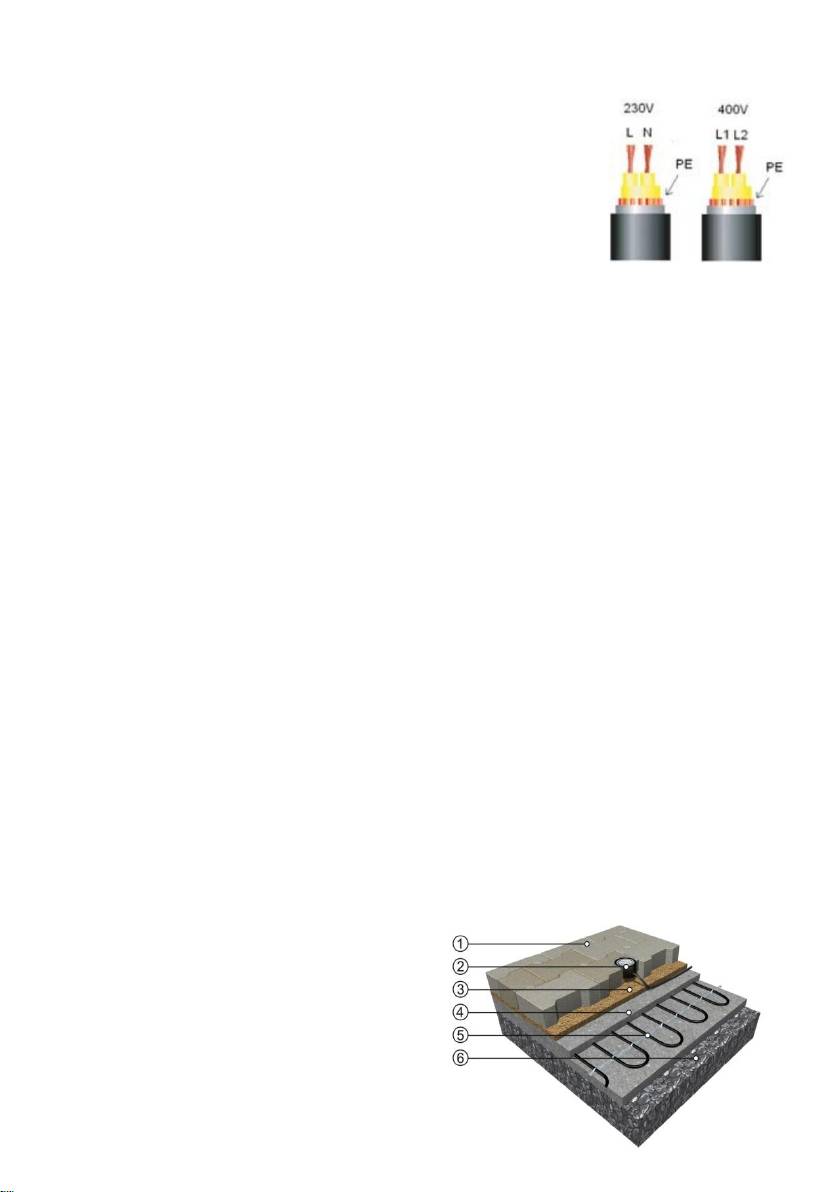

Instalace do betonu

1) Dlažba/beton

2) Regulace Eberle EM 524 89/90

3) Jemný plavený písek

4) Betonová vrstva

5) Topný kabel MADPSP

6) Podklad (štěrk 150-300mm)

c) Montáž do asfaltu

 Kabely MADPSP je možno instalovat přímo do asfaltu dle skladby uvedené na obrázku níže.

 Teplota asfaltu, který přijde do styku s kabelem nesmí překročit 240°C po dobu max. 30 min.

 Vrstva asfaltu se na kabel pokládá ručně a hutnění se provádí ruční vibrační deskou nebo válcem.

 V případě větších ploch je nutno na kabel položit ručně první vrstvu a zhutnit ručně a teprve po

vychladnutí (vytvrdnutí) se další vrstva může pokládat těžkou technikou.

 Pokud v asfaltové ploše chcete vyhřívat jen pojezdové pásy doporučujeme v místě vytápění vytvořit

štěrkový podsyp (frakce 0 -4mm), nebo položit geotextilii. U větších aplikací tento postup

nedoporučujeme.

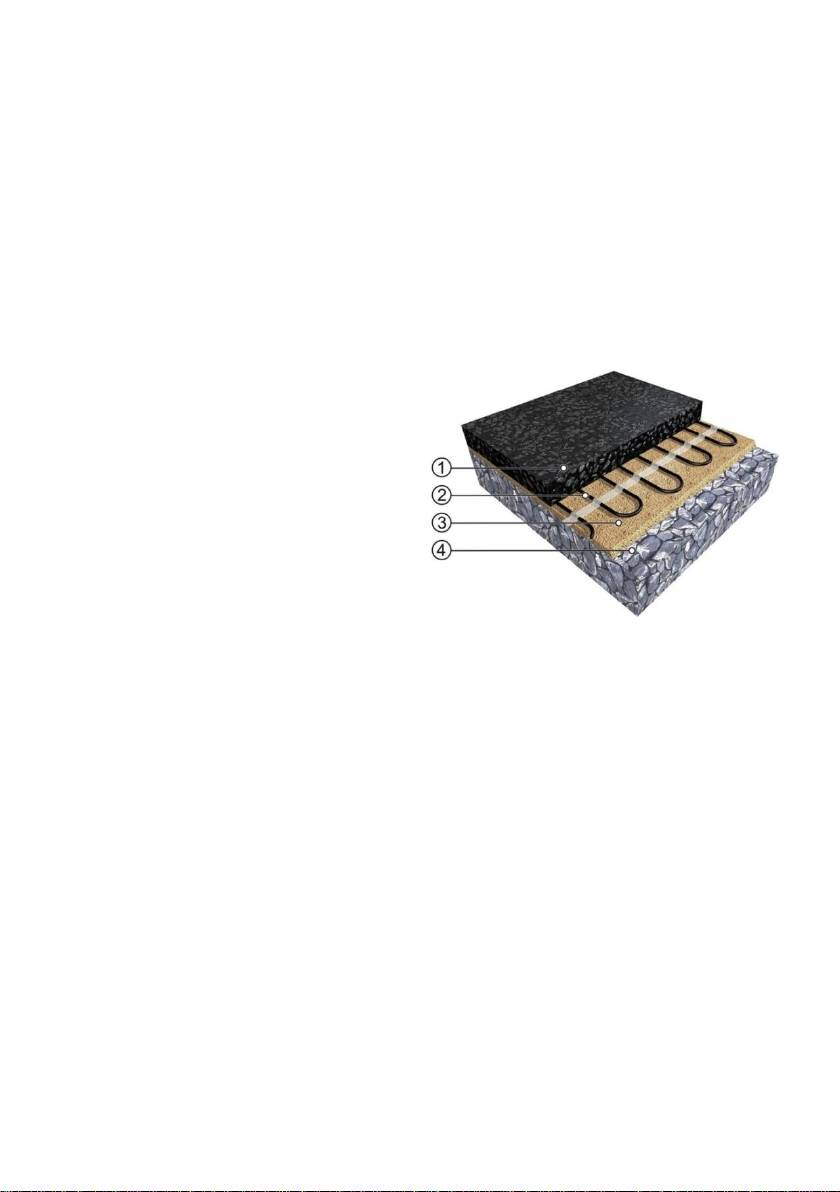

Instalace do asfaltu

1) Vrstva asfaltu 5-10cm

2) Topný kabel MADPSP

3) Jemný štěrk nebo písek 2-3cm

4) Zhutněný podklad

d) Montáž do jemného plaveného písku

Postup (vhodné jen pod chodníky pro pěší)

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci. Vliv a význam kvalitnější tepelné izolace (např. na bázi extrudovaného polystyrenu)

naleznete na internetových stránkách společnosti FENIX – kategorie ECOFLOOR/Venkovní aplikace,

případně její použití konzultujte s technikem.

 Na vrstvu stěrku vytvořte 5cm vrstvu zhutněného písku.

 Rozviňte topný kabel ve tvaru meandru, dle požadovaného výkonu. K fixaci kabelu použijte pásku

Grufast.

 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.

 Zakreslete do záručního listu rozložení kabelu.

 Na topný kabel vytvořte 5cm vrstvu písku, položte dlažbu.

 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

Instalace do jemného plaveného písku

1) Zámková (žulová) dlažba

2) Regulace Eberle EM 524 89/90

3) Jemný plavený písek min. 100mm

4) Topný kabel MADPSP

5) Podklad (štěrk 150-300mmm)

e) Regulace

 Z hlediska nepřekročení horní meze teplotní odolnosti kabelu, k němuž může dojít při nesprávném

použitím (provoz v letních měsících) a z hlediska úspornosti provozu, musí být instalace vybavena

regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM 524 89/90 + vlhkostní sonda

ESF 524 001 + teplotní čidlo TFF 524 002.

3. Záruka, reklamace

Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na její funkčnost po dobu 10 let ode dne

instalace potvrzené na záručním listě (instalace musí být provedena maximálně 6 měsíců od data prodeje)

pokud je:

 doložen záruční list a doklad o zakoupení,

 dodržen postup dle tohoto návodu,

 doloženy údaje o skladbě kabelu v podlaze, zapojení a výsledcích měření izolačního odporu topného

kabelu,

Reklamace se uplatňuje písemně u firmy, která provedla instalaci, případně přímo u výrobce.

Reklamační řád: http://www.fenixgroup.eu

Fenix s.r.o. Fenix Trading s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz

INSTALLATION MANUAL .

MADPSP 40 W/m

CABLE HEATING CIRCUITS

GENERAL TERMS AND CONDITIONS

 The heating part of the cable heating circuit may not be shortened or otherwise adjusted in any

way. Only the cold connection ends may be shortened, as needed.

 The connector joining the cold connection end and the heating circuit must not be installed in a

bend. The heating cables may neither touch nor cross one another. The minimum distance

between the cables is 30 mm, and the diameter of a bend must be at least eight times greater

than the cable’s diameter.

 If the heating or power supply cables are damaged, they must be replaced or repaired by the

manufacturer, its service technician or a similarly qualified person in order to prevent a

dangerous situation from arising.

 The heating cable must be supplied with electricity by means of a residual current circuit

breaker with rated actuating current of In≤30mA. We recommend that each heating

unit/circuit be equipped with a separate residual current device.

 The heating cables may be stored at temperatures up to the resistance of the jacket (90°C) and

installed at a temperature of greater than -5°C. When in use, the cables may not be exposed to

temperatures exceeding 90°C.

 Before and after laying the cables, it is necessary to measure the resistance of the heating

circuits. The measured values should be equal. Record the measured values in the certificate of

warranty. The tolerance of the measured values is ±5–10%.

 Before and after laying the cables, it is necessary to measure the insulation resistance between

the heating conductor and the protective braiding. This measured value may not be less than

0.5 MΩ. Record the measured values in the certificate of warranty.

 In case of any discrepancies, you should report these immediately to the manufacturer or

supplier and discontinue the work completely.

 Before using the heating cable, it is necessary to check whether the data on the label is in

accordance with your requested product.

 The supplier must inform other construction suppliers of the place where the heating unit is

installed and of the related risks.

 Any manner of use different from those specified in this user guide should be consulted with

the manufacturer.

1. Description and connection

 The heating cables should be connected to a 230V/400V, 50Hz

electricity network, depending on the value stated on the product label.

Degree of protection: IP67.

 The cable jacket is resistant to UV radiation, jacket temperature

resistance is 90°C, and it is self-extinguishing.

 The protective braiding is to be connected to the PE protective

conductor.

2. Heating outside areas (anti-freezing protection)

a) Dimensioning

2

Choose the size of the wattage per square metre – output can range from 300 to 400W/m

.

The size of the output depends on the composition and depth of placement; higher proximity to the

surface means a lower output is required within the range recommended above.

Starting up of the heating system is dependent on the layout of heating circuits/mats, control

settings and outside temperature. When placed in (on) concrete, the reaction is further delayed

due to heat accumulation and dissipation in the concrete. A visible reaction (defrosting) may take

several hours.

b) Installing into concrete

Procedure

 Create a compact underlying layer of gravel 150–300 mm thick. This can be regarded as the thermal

insulation.

 You can find information about the effect and importance of high quality thermal insulation (e.g. on

the basis of extruded polystyrene) on the FENIX internet pages – category ECOFLOOR/Outdoor

applications, or you can consult a technician regarding its use.

 Place the heating cable in an open-looping pattern on the reinforcing grid and fix it with fastening

strips. The heating cable must not be too tightly affixed or it could be damaged due to the thermal

expansion of the concrete.

 Place the reinforcing grid in the middle, and at maximum 2/3 down into the concrete layer.

 Measure the resistance of the heating circuit and the insulation resistance and record the measured

values in the certificate of warranty.

 Draw the scheme of the heating cable layout in the certificate of warranty.

 Cover the cable with a concrete layer. The concrete layer must be monolithic so that individual layers

do not separate due to thermal stress.

 Measure the resistance of the heating circuit and the insulation resistance again and record the

measured values in the certificate of warranty.

 The concrete mixtures must contain ingredients protecting it against external effects.

Installing into concrete

1) Tiles (concrete)

2) Regulation EBERLE EM 524 89/90

3) Fine washed sand

4) Concrete layer

5) MADPSP heating cable

6) Base (gravel, 150-300mm)

c) Installation in asphalt

 It is possible to place MADPSP cables directly into asphalt providing that the pattern shown in figure

2 is complied with.

 The temperature of the asphalt which is in contact with the cable must not exceed 240°C for period of

30min.

 The asphalt layer shall be placed on the cable manually. Layer compaction shall be carried out by a

manual vibrating plate or by a road roller.

 In case of installation over a large area, it is necessary to lay the first layer onto the cable manually and

to compact the layer manually, too. Only the next layer may be laid by heavy machinery.

 If you intend to heat just the drive-strips of the total asphalt surface, we recommend placing a gravel

base layer in the places intended for heating (stone grading 0 - 4mm), or place a geo-textile fabric

underneath. However, we do not recommend this procedure for larger applications.

Installation in asphalt

1) Asphalt layer 5 — 10cm

2) MADPSP heating cable

3) Fine gravel or sand 2 — 3cm

4) Compacted base layer

d) Installing into fine washed sand

Procedure (suitable only for use under pedestrian sidewalks)

 Create a compact underlying layer of gravel 150–300 mm thick. This can be regarded as the thermal

insulation.

 You can find information about the effect and importance of high quality thermal insulation (e.g. on

the basis of extruded polystyrene) on the FENIX internet pages – category ECOFLOOR/Outdoor

applications, or you can consult a technician regarding its use

 Cover the gravel layer with compact sand 5 cm thick.

 Place the heating cable in an open-looping pattern in accordance with the required output. Use Grufast

fastening strips to fix the cable.

 Measure the resistance of the heating circuit and the insulation resistance and record the measured

values in the certificate of warranty.

 Draw the scheme of the heating cable layout in the certificate of warranty.

 Cover the heating cable with a 5 cm layer of sand, then place the tiles.

 Measure the resistance of the heating circuit and the insulation resistance again and record the

measured values in the certificate of warranty.

Installing into fine washed sand

1) Interlocking (granite) pavement

2) Regulation EBERLE EM 524 89/90

3) Fine washed sand, min. 100mm

4) MADPSP heating cable

5) Base (gravel, 150-300mm)

e) Regulation

 In order not to exceed the upper limit of the temperature resistance of the cable (which can occur when

it isn´t used correctly, i.e. through operation in the summer months) and to achieve economic

operation, the installation must be fitted with a regulation device which is currently offered by FENIX,

such as the EBERLE EM 524 89/90 + humidity probe ESF 524 001 + temperature sensor TFF

524 002.

3. Warranty, claims

The ECOFLOOR cable circuits' supplier guaranties their correct functionality for a period of 10 years from

installation, the date of which must be confirmed in the warranty certificate (the installation must, however,

be carried out within 6 months of purchase) providing that:

 the customer submits the warranty certificate and proof of purchase,

 the procedure detailed in this manual was adhered to,

 the customer presents records which detail the layout pattern of the cable, the cable connection and

the results of cable insulation resistance measurements,

The claim must be sent in writing to the company which carried out the installation or directly to the

manufacturer's company.

For Claims Regulations, please refer to our web site - http://www.fenixgroup.eu

Fenix s.r.o. Fenix Trading s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz

INSTALLATIONSANLEITUNG .

MADPSP 40 W/m

KABELHEIZKREISE

ALLGEMEINE BEDINGUNGEN

 Der Heizteil des Kabelheizkreises kann nicht verkürzt oder anderswie geändert werden. Nach

dem Bedarf können nur die kalten Anschluss-Enden verkürzt werden.

 Das Verbindungsstück zwischen dem kalte Ende und dem Heizkreis kann nicht in der Biege

installiert sein. Die Heizkabel können sich miteinander weder berühren noch kreuzen, der

gegenseitige Abstand der Heizkabel beträgt min. 30 mm, der Durchmesser der Kabelbiegung

muss mindestens das Achtfache seines Durchmessers betragen.

 Falls das Heizkabel oder die Speisezuleitung beschädigt sind, sind sie vom Hersteller oder

seinem Servicetechniker oder von einer Person mit ähnlicher Qualifikation zu ersetzen oder zu

reparieren, damit die Entstehung einer gefährlichen Situation vermieden wird.

 Das Heizkabel ist über einen Fehlerstromschutzschalter mit dem Nennansprechstrom von

IΔn≤30mA zu speisen. Es wird empfohlen, jeden Heizblock/Heizkreis mit einem

unabhängigen Fehlerstromschutzschalter zu versehen.

 Die Heizkabel können bis zur Warmfestigkeit des Mantels (90°C) gelagert und bei der

Temperatur über -5°C installiert sein. Bei dem Betrieb können sie den Temperaturen über

90oC nicht ausgesetzt sein.

 Vor und nach der Verlegung ist der Widerstand der Heizkreise zu messen. Die Messwerte

müssen korrespondieren. Die Messwerte sind in den Garantieschein einzutragen. Die Toleranz

der Messwerte beträgt ± 5 -10%.

 Vor und nach der Verlegung ist der Isolationswiderstand zwischen dem Heizleiter und der

Schutzumflechtung zu messen – der Messwert kann 0,5 MΩ nicht unterschreiten. Die

Messwerte sind in den Garantieschein einzutragen.

 Sämtliche Abweichungen sind dem Hersteller oder Lieferanten unverzüglich anzumelden und

die Arbeiten sind zu beendigen.

 Vor der Verwendung des Heizkabels sind die Schildangaben zu kontrollieren, ob diese dem

gewünschten Produkt entsprechen.

 Der Lieferant muss andere Lieferanten des Baues über die Anbringung der Heizeinheit und

über jeweilige, daraus resultierende Gefahren informieren.

 Andere als die in dieser Anleitung angeführte Verwendung ist mit dem Hersteller zu

konsultieren.
