Fenix ADPSV 300 W/m2: инструкция

N319/R03 (23.04.15)

NÁVOD NA INSTALACI .

MAPSV 30

KABELOVÉ TOPNÉ OKRUHY

VŠEOBECNÉ PODMÍNKY

 Topná část kabelového topného okruhu se nesmí krátit, ani jinak upravovat. Kráceny dle

potřeby mohou být pouze studené připojovací konce.

 Spojka spojující studený konec a topný okruh nesmí být instalována v ohybu. Topné kabely se

nesmějí dotýkat, ani křížit, vzdálenost topných kabelů od sebe je min. 30 mm, průměr ohybu

kabelu smí být minimálně šestinásobek jeho průměru.

 Jestliže je topný kabel nebo napájecí přívod poškozen, musí být nahrazen nebo opraven

výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo

vzniku nebezpečné situace.

 Topný kabel musí být napájen přes proudový chránič se jmenovitým vybavovacím proudem

I∆n≤30mA. Doporučujeme každý topný celek/okruh topení vybavit samostatným proudovým

chráničem.

 Topné kabely mohou být skladovány do teplotní odolnosti pláště (80°C) a instalovány při

teplotě vyšší než –5°C a při provozu nesmí být vystaven teplotám vyšším než 80°C

 Před pokládkou i po pokládce je nutné provést měření odporu topných okruhu. Naměřené

hodnoty se musí shodovat. Naměřené hodnoty zapište do záručního listu. Tolerance

naměřených hodnot ±5 -10%.

 Před pokládkou a po pokládce musí být provedeno měření izolačního odporu mezi topným

vodičem a ochranným opletením – naměřená hodnota nesmí být nižší než 0,5 MΩ. Naměřené

hodnoty zapište do záručního listu.

 Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a ukončete veškeré práce.

 Před použitím topného kabelu je nutno zkontrolovat štítkové údaje, jestli jsou ve shodě s

požadovaným výrobkem.

 Dodavatel musí informovat ostatní dodavatele stavby o umístění topné jednotky a o rizicích z

toho vyplívajících.

 Přítomnost topného kabelu musí být viditelně vyznačena v rozvaděči nebo připojovací krabici

např. vylepením štítku a musí být součástí každé elektro dokumentace.

 Jiné použití než je v tomto návodu konzultujte s výrobcem.

1. Popis a zapojení

 Topné kabely se připojují na soustavu 230V/400V, 50Hz. Krytí

IP67.

 Plášť kabelu je odolný proti UV záření, teplotní odolnost pláště

80°C, samozhašivý.

 Ochranné opletení se připojuje na PE vodič.

2. Použití na rozmrazování okapů, svodů a střech, kde sníh nemůže

volně odtávat

 Kabely instalované do okapních systémů poskytují ochranu před škodami způsobenými zamrzáním

vody. Topné kabely rozpustí led a voda tak může volně odtékat.

 Kabely instalované na střechu poskytují ochranu v případě:

a) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadí se u protisněhových

zábran nebo v úžlabích, kde dochází k nesměrnému přetěžování střešní krytiny

hromadícím se mokrým sněhem,

b) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadící se voda pod sněhovou

bariérou vzlíná mezi střešní krytinou a zatéká do objektu,

c) kdy sníh sjíždějící ze střechy tvoří nad okapem převis a nestéká do okapového žlabu.

Tyto systémy se vždy kombinují s uložením kabelu do okapových žlabů a svodů (např. pilkováním).

V případě montáže na střechu se musí zajistit, aby sjíždějící sníh nepoškodil (nestrhnul) topný kabel.

a) Dimenzování

U běžných okapů a svodů (Ø150mm) se instaluje topný příkon 40W/m, v nadmořských výškách 1000m

a výše dle místního posouzení, minimálně však 60W/m. Kabely ve žlabech a svodech by neměly mít

2

větší rozteč než 80mm. Plošný příkon kabelů v okapech a na střechách by měl činit 250W/m

až

2

2

300W/m

. V nadmořských výškách nad 1000m by neměl být nižší než 300W/m

.

b) Montáž

 Pro uchycení topného kabelu do klasického žlabu a svodu (Ø150 mm) slouží „příchytka do žlabu“ a

„příchytka do svodu“ (příchytky do svodu se fixují řetězem). Vzdálenost mezi příchytkami by neměla

být větší než 25cm.

 Pro uchycení topného kabelu v atypických žlabech, úžlabích a na střechách se používá střešní úchyt

„C“, popřípadě speciální uchycení dle místních podmínek. Topný kabel se fixuje čtyřmi příchytkami

na jeden metr délky.

PŘÍKLAD ULOŽENÍ KABELU MAPSV

2

c) Regulace

 Z hlediska nepřekročení horní meze teplotní odolnosti kabelu, k němuž může dojít při nesprávném

použití (provoz v letních měsících) a z hlediska úspornosti provozu je potřeba instalaci vybavit

regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM 524 89/90 + vlhkostní sonda

ESD 524 003 + teplotní čidlo TFD 524 004.

3. Vyhřívání venkovních ploch (protinámrazová ochrana)

a) Dimenzování

Plošný příkon dimenzujte na volných prostranstvích jejichž podkladní plocha je zemina a na tepelně

2

izolovaných plochách ve výkonu 200 až 300W/m

a u instalací na tepelně neizolovaných plochách ve

2

výkonu 250 až 350W/m

. Velikost výkonu mj. závisí na hloubce uložení, čím blíže povrchu, tím menší

výkon z doporučeného intervalu. V případě montáže do jemného plaveného písku nesmí instalovaný

2

plošný výkon přesáhnout 300W/m

.

Náběh topného systému je závislí na skladbě uložení topných okruhů/rohoží, nastavení regulace,

venkovní teplotě. Při uložení do(na) betonu je reakce dále zpomalena vlivem akumulace, odvodu

tepla, do betonu. K viditelné reakci (odtávání) tak může docházet v řádu i několika hodin.

b) Montáž do betonu

Postup

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci. Vliv a význam kvalitnější tepelné izolace (např. na bázi extrudovaného polystyrenu)

naleznete na internetových stránkách společnosti FENIX – kategorie ECOFLOOR/Venkovní aplikace,

případně její použití konzultujte s technikem.

 Na armovací sít rozviňte topný kabel ve tvaru meandrů a fixujte stahovací páskou. Topný kabel nesmí

být příliš utažen, aby nedošlo vlivem teplotní roztažnosti betonu k poškození kabelu.

 Armovací síť umístěte do středu, maximálně však do 2/3 betonové vrstvy.

 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.

 Zakreslete do záručního listu rozložení kabelu.

 Kabel zalijte vrstvou betonu. Betonová vrstva musí byt monolitická, aby vlivem teplotního namáhání

nedošlo k odtržení jednotlivých vrstev.

 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

 Betonové směsi musí osahovat příměsi chránící směs před vnějšími vlivy.

Instalace do betonu

3

c) Montáž do jemného plaveného písku

Postup (vhodné jen pod chodníky pro pěší)

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci. Vliv a význam kvalitnější tepelné izolace (např. na bázi extrudovaného polystyrenu)

naleznete na internetových stránkách společnosti FENIX – kategorie ECOFLOOR/Venkovní aplikace,

případně její použití konzultujte s technikem.

 Na vrstvu stěrku vytvořte 5cm vrstvu zhutněného písku.

 Rozviňte topný kabel ve tvaru meandru, dle požadovaného výkonu. K fixaci kabelu použijte pásku

Grufast.

 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.

 Zakreslete do záručního listu rozložení kabelu.

 Na topný kabel vytvořte 5cm vrstvu písku, položte dlažbu.

 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

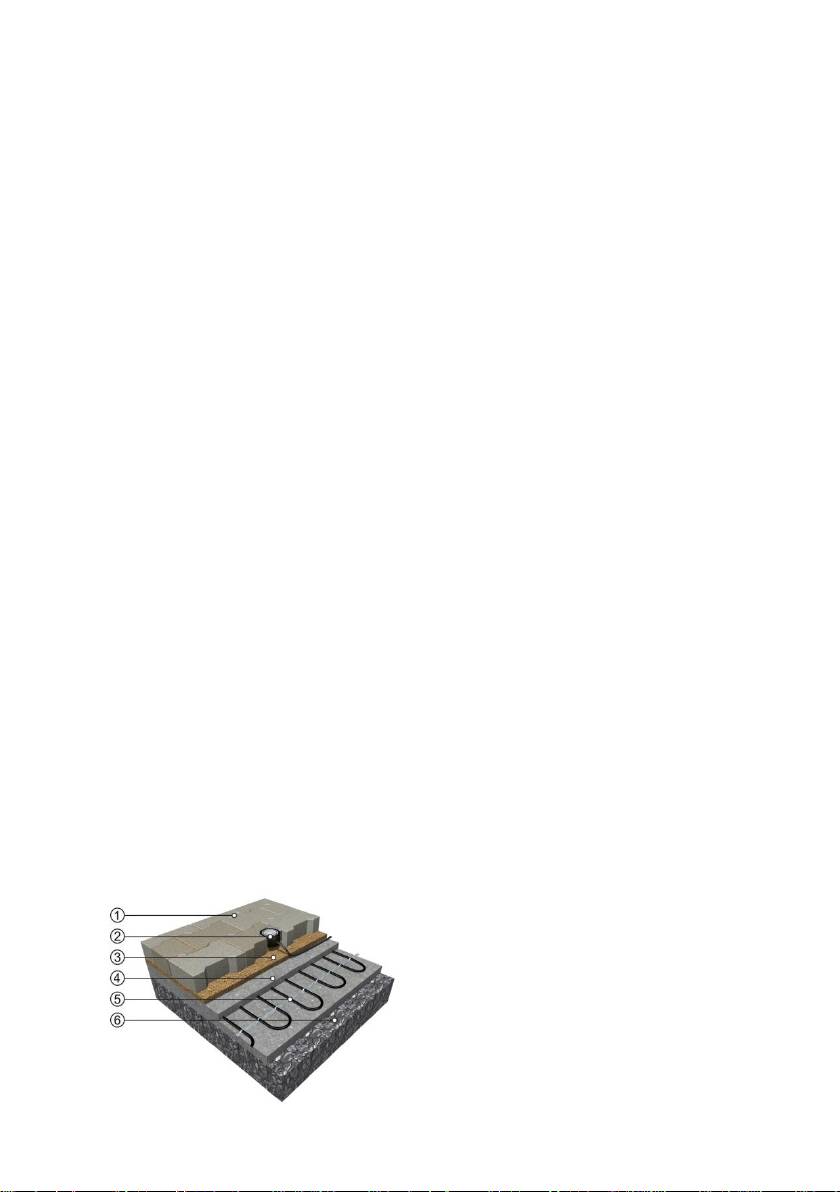

Instalace do jemného plaveného písku

d) Regulace

 Z hlediska nepřekročení horní meze teplotní odolnosti kabelu, k němuž může dojít při nesprávném

použitím (provoz v letních měsících) a z hlediska úspornosti provozu je potřeba instalaci vybavit

regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM 524 89/90 + vlhkostní sonda

ESF 524 001 + teplotní čidlo TFF 524 002.

4

4. Záruka, reklamace

Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na její funkčnost po dobu 24 měsíců nebo

10 let (dle typu instalace) ode dne instalace potvrzené na záručním listě (instalace musí být provedena

maximálně 6 měsíců od data prodeje) pokud je:

 doložen záruční list a doklad o zakoupení,

 dodržen postup dle tohoto návodu,

 doloženy údaje o skladbě kabelu v podlaze, zapojení a výsledcích měření izolačního odporu

topného kabelu,

 dodržen návod výrobce pro aplikaci tmelů.

Reklamace se uplatňuje písemně u firmy, která provedla instalaci, případně přímo u výrobce.

Reklamační řád: http://www.fenixgroup.eu

Fenix s.r.o. Fenix Trading s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz

5

INSTALLATION MANUAL .

MAPSV 30

CABLE HEATING CIRCUITS

GENERAL TERMS AND CONDITIONS

 The heating part of the cable heating circuit may not be shortened or otherwise adjusted in any

way. Only the cold connection ends may be shortened, as needed.

 The connector joining the cold connection end and the heating circuit must not be installed in a

bend. The heating cables may neither touch nor cross one another. The minimum distance

between the cables is 30 mm, and the diameter of a bend must be at least six times greater than

the cable’s diameter.

 If the heating or power supply cables are damaged, they must be replaced or repaired by the

manufacturer, its service technician or a similarly qualified person in order to prevent a

dangerous situation from arising.

 The heating cable must be supplied with electricity by means of a residual current circuit

breaker with rated actuating current of I∆n≤30mA. We recommend that each heating

unit/circuit be equipped with a separate residual current device.

 The heating cables may be stored at temperatures up to the resistance of the jacket (70°C) and

installed at a temperature of greater than -5. When in use, the cables may not be exposed to

temperatures exceeding 70°C.

 Before and after laying the cables, it is necessary to measure the resistance of the heating

circuits. The measured values should be equal. Record the measured values in the certificate

of warranty. The tolerance of the measured values is ±5–10%.

 Before and after laying the cables, it is necessary to measure the insulation resistance between

the heating conductor and the protective braiding. This measured value may not be less than

0.5 MΩ. Record the measured values in the certificate of warranty.

 In case of any discrepancies, you should report these immediately to the manufacturer or

supplier and discontinue the work completely.

 Before using the heating cable, it is necessary to check whether the data on the label is in

accordance with your requested product.

6

 The supplier must inform other construction suppliers of the place where the heating unit is

installed and of the related risks.

 The presence of the heating cable must be made evident by the posting caution signs or

markings in the fuse box and be part of electrical documentation.

 Any manner of use different from those specified in this user guide should be consulted with

the manufacturer.

1. Description and connection

 The heating cables should be connected to a 230V/400V, 50Hz

electricity network. Degree of protection: IP67.

 The cable jacket is resistant to UV radiation, jacket

temperature resistance is 80°C, and it is self-extinguishing.

 The protective braiding is to be connected to the PE protective

conductor.

2. Use in thawing gutters, downspouts and roofs where snow does

not melt on its own

 Cables installed in guttering systems provide protection against damage caused by freezing water. The

heating cables melt the ice so that water may flow out freely.

 Cables installed on a roof provide protection in the following cases:

a) when snow cannot slide down on its own from the roof into the gutters and it accumulates at

the snow-breaking barriers or valleys, causing the roof covering to be overloaded excessively

due to the accumulated wet snow,

b) when snow cannot slide down on its own from the roof into the gutters and so the accumulated

water below the snow barrier creeps in through the roof covering and leaks into the building,

and

c) when snow sliding down from the roof forms into a cornice and does not flow into the gutters.

These systems are always combined with laying the cable into the gutters and downspouts (for

example, by laying the cables in a saw-toothed pattern).

If installed on a roof, the heating cable must be prevented from being damaged (torn away) by sliding

snow.

a) Dimensioning

For regular gutters and downspouts (Ø150mm), the unit is installed for a heat output of 40W/m. For

altitudes of 1,000 m and more above sea level, the heating output should be based on local conditions

but be at least 60W/m. The spacing between the cables in the gutters and downspouts should not be

more than 80 mm. The surface-area output of the cables in the gutters and on the roofs should be

2

2

2

250W/m

to 300W/m

, and not less than 300W/m

for altitudes of more than 1,000m above sea level.

b) Installation

 To attach the heating cable into a standard gutter or downspout (Ø150mm), use a “gutter clip” or a

“downspout clip” (clips to the downspouts are to be fixed by a chain). The distance between the clips

should not be more than 25cm.

 To attach the heating cable in atypical gutters, valleys, and on roofs, use a “C” roof clip or a special

clipping method according to local conditions. The heating cable is fixed using four clips per meter of

7

cable length.

EXAMPLES OF LAYING MAPSV CABLE

c) Regulation

 To avoid exceeding the upper limit of the cable’s thermal resistance, which could occur due to

improper use (such as by operating the heating system in the summer months) and in respect of

economic operation, the installation must be equipped with one of FENIX’s available thermostats,

such as EBERLE EM 524 89/90 + moisture probe ESD 524 003 + thermal sensor TFD 524 004.

3. Heating outside areas (anti-freezing protection)

a) Dimensioning

If the heating is intended to be used on open areas with soil as a base and on thermally insulated

2

surfaces, set the flat output to 200–300 W/m

. If the heating is intended to be used on surfaces that are

2

not thermally insulated, set the output to 250–350 W/m

. The value of the output depends, among other

things, on the depth to which the heating system is installed. That means that the closer the installation

is to the surface, the lower the output needs to be within the recommended range. If installed into fine

2

washed sand, the installed flat output must not exceed 300 W/m

.

Starting up of the heating system is dependent on the layout of heating circuits/mats, control

settings and outside temperature. When placed in (on) concrete, the reaction is further delayed

due to heat accumulation and dissipation in the concrete. A visible reaction (defrosting) may take

several hours.

b) Installing into concrete

Procedure

 Create a compact underlying layer of gravel 150–300 mm thick. This can be regarded as the thermal

insulation. You can find information about the effect and importance of high quality thermal insulation

(e.g. on the basis of extruded polystyrene) on the FENIX internet pages – category

ECOFLOOR/Outdoor applications, or you can consult a technician regarding its use.

 Place the heating cable in an open-looping pattern on the reinforcing grid and fix it with fastening

strips. The heating cable must not be too tightly affixed or it could be damaged due to the thermal

expansion of the concrete.

 Place the reinforcing grid in the middle, and at maximum 2/3 down into the concrete layer.

 Measure the resistance of the heating circuit and the insulation resistance and record the measured

values in the certificate of warranty.

 Draw the scheme of the heating cable layout in the certificate of warranty.

 Cover the cable with a concrete layer. The concrete layer must be monolithic so that individual layers

do not separate due to thermal stress.

 Measure the resistance of the heating circuit and the insulation resistance again and record the

measured values in the certificate of warranty.

 The concrete mixtures must contain ingredients protecting it against external effects.

8

Installing into concrete

c) Installing into fine washed sand

Procedure (suitable only for use under pedestrian sidewalks)

 Create a compact underlying layer of gravel 150–300 mm thick. This can be regarded as the thermal

insulation. You can find information about the effect and importance of high quality thermal insulation

(e.g. on the basis of extruded polystyrene) on the FENIX internet pages – category

ECOFLOOR/Outdoor applications, or you can consult a technician regarding its use.

 Cover the gravel layer with compact sand 5 cm thick.

 Place the heating cable in an open-looping pattern in accordance with the required output. Use Grufast

fastening strips to fix the cable.

 Measure the resistance of the heating circuit and the insulation resistance and record the measured

values in the certificate of warranty.

 Draw the scheme of the heating cable layout in the certificate of warranty.

 Cover the heating cable with a 5 cm layer of sand, then place the tiles.

 Measure the resistance of the heating circuit and the insulation resistance again and record the

measured values in the certificate of warranty.

Installing into fine washed sand

9
