N203/R07 (13.08.15)

NÁVOD NA INSTALACI .

ADSV

KABELOVÉ TOPNÉ OKRUHY

VŠEOBECNÉ PODMÍNKY

 Topná část kabelového topného okruhu se nesmí krátit, ani jinak upravovat. Kráceny dle

potřeby mohou být pouze studené připojovací konce.

 Spojka spojující studený konec a topný okruh nesmí být instalována v ohybu. Topné kabely se

nesmějí dotýkat, ani křížit, vzdálenost topných kabelů od sebe je min. 30 mm, průměr ohybu

kabelu smí být minimálně osminásobek jeho průměru.

 Jestliže je topný kabel nebo napájecí přívod poškozen, musí být nahrazen nebo opraven

výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo

vzniku nebezpečné situace. Kabely neinstalujte pomocí hřebíků a vrutů!

 Topný kabel musí být napájen přes proudový chránič se jmenovitým vybavovacím proudem

I∆n ≤ 30mA. Doporučujeme každý topný celek/okruh topení vybavit samostatným proudovým

chráničem. Instalace musí být vybavena nadproudovou ochranou.

 Topné kabely mohou být skladovány do teplotní odolnosti pláště (70°C) a instalovány při

teplotě vyšší než –5°C, při provozu nesmí být vystaven teplotám vyšším než 70°C.

 Před pokládkou i po pokládce je nutné provést měření odporu topných okruhu. Naměřené

hodnoty se musí shodovat. Naměřené hodnoty zapište do záručního listu. Tolerance

naměřených hodnot ±5 -10%.

 Před pokládkou a po pokládce musí být provedeno měření izolačního odporu mezi topným

vodičem a ochranným opletením – naměřená hodnota nesmí být nižší než 0,5 MΩ. Naměřené

hodnoty zapište do záručního listu.

 Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a ukončete veškeré práce.

 Před použitím topného kabelu je nutno zkontrolovat štítkové údaje, jestli jsou ve shodě

s požadovaným výrobkem.

 Dodavatel musí informovat ostatní dodavatele stavby o umístění topné jednotky a o rizicích z

toho vyplívajících.

 Plocha musí být po celém obvodu oddělena od svislých konstrukcí dilatační spárou

(polystyren, mirelon apod., tl. do 10mm).

2

 Pří pokládání na plochu větší než 20m

nebo s úhlopříčkou větší než 7m je nezbytné

2

2

respektovat dilataci podkladových materiálů (dilatační celek max.25m

u kabelů do 80W/m

).

Topný kabel nesmí přecházet přes dilatační spáry. Připojovací netopné kabely musí být v

místě dilatačních spár volně uloženy v ochranné trubce. Přechod veškerých instalací – studený

konec, sonda termostatu – ze stěny do podlahy musí být provedeny v instalačních trubkách a

umožňovat vzájemný pohyb podlahy a stěny.

 Nepoužitím dostatečné vrstvy tepelné izolace pod topným systémem se vystavujete riziku

značných tepelných ztrát směrem dolů. Doporučená tepelná izolace je 70-80 mm

extrudovaného polystyrénu a obdobně tepelně izolujících materiálů. Při rekonstrukcích, kde

není prostor na stávající dlažbu instalovat dostatečnou tepelnou izolaci, avšak předpokládá se

krátkodobý provoz systému (do 6 hod denně), který má jen zvýšit komfort, ale nesloužit jako

vytápění doporučujeme pro zrychlení náběhu povrchu teploty a mírného snížení tepelných

ztrát instalovat desky F-board v tloušťce 6 a 10 mm. Tento materiál se instaluje do zubové

stěrky lepícího tmelu a topná rohož se klade přímo na něj, není potřeba ho předem penetrovat.

 Kabel nesmí být kladen pod zařizovací předměty jako jsou vany, sprchové kouty, WC apod.,

jakož i pod nábytek neumožňující volné proudění vzduchu. Maximální tepelný odpor mezi

2

topnou jednotkou a místností může být R=0,15 m

K/W.

 Vzdálenost topné části kabelu od stěny nemá být menší jak 50mm.

 Topný kabel je zakázáno překrývat stavební fólii, páskou.

 Topný kabel lze k podkladu fixovat páskou pouze lokálně, bez vzduchových mezer.

 Při uvádění kabelu do chodu musí být jednotlivé vrstvy vyzrálé viz. návod a doporučení

výrobce hmoty.

 Materiály dále používané pro zušlechtění povrchu podlahy (lepidlo na dlažbu, koberec,

parkety apod.) musí mít doporučení od výrobce, že jsou určeny pro tepelně namáhané podlahy.

 Jiné použití než je v tomto návodu konzultujte s výrobcem.

 V případě použití kabelů k vytápění volných a obytných ploch je nutné nejprve spočítat rozteč

kabelu. Ze štítku přečtěte délku kabelu v metrech, vydělte délkou místnosti, výsledkem vydělte

šířku místnosti. Výsledné číslo je rozteč mezi kabely. Pro výpočet použijte rozměry vytápěné

plochy.

 Přítomnost topného kabelu musí být viditelně vyznačena v rozvaděči nebo připojovací krabici

např. vylepením štítku a musí být součástí každé elektro dokumentace.

 Při instalaci musí být dodrženy požadavky normy ČSN 332000-7-753/ HD 3844-7-753; ČSN

EN 50559. El. instalace musí být provedena v souladu s národními předpisy.

 Topný kabel je možné v koupelně instalovat i pod zónu 0 za podmínky, že spojka a koncovka

topného kabelu bude instalována mimo tuto zónu. Topný okruh, jehož část zasahuje pod zónu

0, musí být připojen přes proudový chránič s vybavovacím proudem 10 mA.

 Uživatel musí být poučen dodavatelem o instalaci elektrického podlahového vytápění. Do

rozvaděče musí být vlepen štítek, součásti balení, upozorňující na tuto skutečnost s informací o

zákazu dělání otvorů, zákazu zakrývání podlahy zařizovacími předměty, u nichž není mezi

podlahou a spodní plochou zajištěna minimální mezera 4cm.

Varování: Bez UV ochrany –není určen k venkovnímu použití (na slunci)

2

1. Popis a zapojení

 Topné kabely se připojují na soustavu 230V, 50Hz. Krytí IP 67.

 Kabely ADSV jsou kabely vyrobeny s ochranným opletením. Ochranné opletení kabelu zajišťuje

požadavek norem na kovovou mříž nebo kovový plášť a zajišťuje zvýšenou ochranu v těch

prostorách, kde je to vyžadováno (koupelny, prádelny, apod.). Ochranné opletení se připojuje k PE

vodiči nebo k ochrannému pospojení.

2. Použití pro podlahové vytápění obytných budov, domků, dílen a

sociálních zařízení

 Pokud se jedná o krátkodobou temperaci povrchu podlahy, doporučujeme topný kabel instalovat

2

blízko povrchu podlahy v horní hranici doporučených příkonů W/m

.

 Pokud se jedná o vytápění místnosti, tak pro správnou volbu topného systému musíme znát hodnotu

tepelných ztrát objektu. Instalovaný příkon by měl odpovídat 1,2 až 1,4 násobku vypočtených

tepelných ztrát z důvodu max. doporučených výkonů (viz. TAB), musí se použít přídavné topení

(např. konvektor ECOFLEX nebo ATLANTIC).

TABULKA DOPORUČENÝCH A MAXIMÁLNÍCH PŘÍKONŮ

3

Při instalaci přímo pod dlažbu do lepicího tmelu by rozteč mezi kabely neměla být větší než 100 mm a

menší než 40 mm.

INSTALACE POD DLAŽBU DO LEPICÍHO TMELU, TZV.

TENKOVRSTVÁ PODLAHA

 Nejprve si přečtěte Všeobecné podmínky.

 Pro obvodovou dilataci mezi soklem a dlažbou použit dilatační profil, nebo spáry vyplnit silikonovým

tmelem.

POSTUP

 Podkladovou plochu očistěte a zbavte ostrých předmětů, a napenetrujte vhodným penetračním

přípravkem.

 V podkladovém materiálu vytvořte „kapsy“ pro uložení spojek topných částí.

 Položený kabel zafixujte tak, aby se při nanášení tmelu nemohl posunout.

 Proveďte proměření odporu topného okruhu a izolačního odporu, nebo unikajícího proudu a hodnotu

zapište do záručního listu.

 Do záručního listu zakreslete rozložení topného kabelu.

 Flexibilním lepícím tmelem za pomocí hladké stěrky srovnejte podlahovou plochu (dbejte, aby jste

ostrou hranou stěrky nepoškodili kabel).

 Před položením dlažby opět proveďte měření topného okruhu a obě naměřené hodnoty zaznamenejte

do záručního listu

 Položte dlažbu

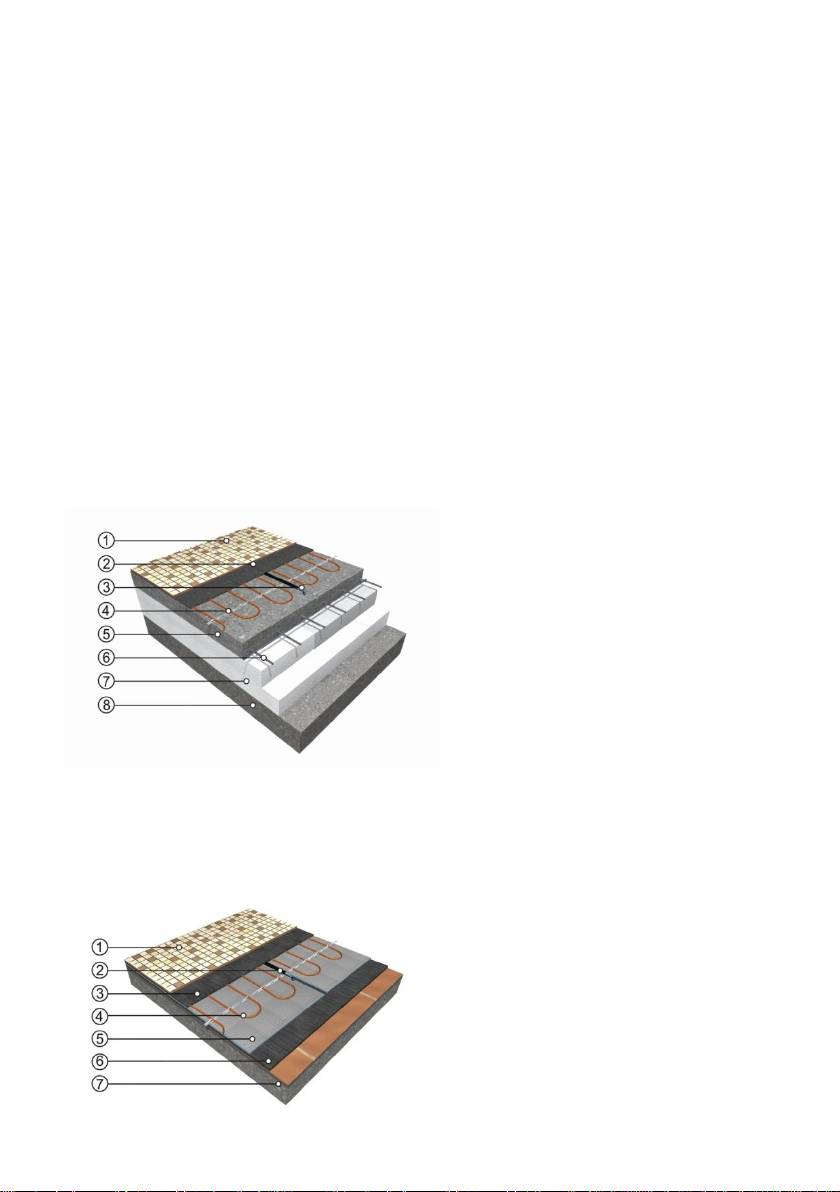

ŘEZ PODLAHOU PŘI ULOŽENÍ KABELU DO LEPICÍHO TMELU

Přímotopný systém — novostavby

Přímotopný systém — rekonstrukce

4

Regulace

 K regulaci místností vytápěných topnými okruhy/rohožemi je nutné použít termostaty s podlahovou

sondou instalovanou v topné části podlahy, min. 30cm v topné ploše.

 Podlahovou sondu termostatu klademe co nejblíže povrchu podlahy. Sonda se umísťuje do instalační

trubky, která je na konci ucpána proti vtoku stavebních hmot.

 U přímotopných aplikací se instalační trubka umísťuje mezi smyčky topného kabelu, ve středu

smyčky. Instalační trubka se nesmí dotýkat, křížit s topným kabelem!

 Poloměr ohybu instalační trubky mezi stěnou a podlahou musí být proveden tak, aby bylo možné

sondu v případě potřeby vyměnit! Doporučený minimální poloměr ohybu 6cm.

 Termostat musí být nastaven v režimu: Prostor + limit teploty podlahy nebo Podlaha.

 Maximální dovolené nastavení teploty podlahy (pokud technický list použité krytiny neuvádí nižší

hodnotu):

27°C - dlouhodobě obývané místnosti

35°C - krátkodobě obývané místnosti s dlažbou

3. Záruka, reklamace

Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na její funkčnost po dobu 10 let ode dne

instalace potvrzené na záručním listě (instalace musí být provedena maximálně 6 měsíců od data

prodeje) pokud je:

 doložen záruční list a doklad o zakoupení,

 dodržen postup dle tohoto návodu,

 doloženy údaje o skladbě kabelu v podlaze, zapojení a výsledcích měření izolačního odporu topného

kabelu,

 dodržen návod výrobce pro aplikaci tmelů.

Reklamace se uplatňuje písemně u firmy, která provedla instalaci, případně přímo u výrobce.

Cely reklamační řád naleznete na: http://www.fenixgroup.cz

Fenix s.r.o. Fenix Trading s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník

tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303

e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.cz

5

INSTALLATION MANUAL .

ADSV

CABLE HEATING CIRCUITS

GENERAL TERMS AND CONDITIONS

 The heating part of the cable heating circuit may not be shortened or otherwise adjusted in any

way. Only the cold connection ends may be shortened, as needed.

 The connector joining the cold connection end and the heating circuit must not be installed in a

bend. The heating cables may neither touch nor cross one another. The minimum distance

between the cables is 30 mm, and the diameter of a bend must be at least eight times greater

than the cable’s diameter.

 If the heating or power supply cables are damaged, they must be replaced or repaired by the

manufacturer, its service technician or a similarly qualified person in order to prevent a

dangerous situation from arising.

 The heating cable must be supplied with electricity by means of a residual current circuit

breaker with rated actuating current of I∆n ≤ 30mA. We recommend that each heating

unit/circuit be equipped with a separate residual current device. Over-current protection

provided.

 The heating cables may be stored at temperatures up to the resistance of the jacket (70°C) and

installed at a temperature of greater than -5°C. When in use, the cables may not be exposed to

temperatures exceeding 70°C.

 Before and after laying the cables, it is necessary to measure the resistance of the heating

circuits. The measured values should be equal. Record the measured values in the certificate of

warranty. The tolerance of the measured values is ±5–10%.

 Before and after laying the cables, it is necessary to measure the insulation resistance between

the heating conductor and the protective braiding. This measured value may not be less than

0.5 MΩ. Record the measured values in the certificate of warranty.

 In case of any discrepancies, you should report these immediately to the manufacturer or

supplier and discontinue the work completely.

 Before using the heating cable, it is necessary to check whether the data on the label is in

accordance with your requested product.

 The supplier must inform other construction suppliers of the place where the heating unit is

installed and of the related risks.

 The perimeter of the area must be separated from the vertical structures by an expansion joint

(polystyrene, Mirelon, etc., up to 10 mm wide).

2

 In case that cables are laid in an area larger than 20 m

or with a diagonal greater than 7 m, it is

2

necessary to account for expansion of the foundation materials (expansion unit max. 25 m

for

2

mats up to 80 W/m

). The heating cable may not cross the expansion joints. The non-heating

connecting cables located at the expansion joints must be laid loosely in a protective tube. All

installed elements – cold connection end, thermo regulator’s probe – where they pass from the

wall to the floor must be placed in installation tubes and must allow for movement of the floor

and wall relative to one another.

6

 An insufficient thermal insulation layer below the heating system may cause significant

thermal loss (warmth moving downwards). Recommended thermal insulation is 70–80 mm of

extruded polystyrene or similar thermal insulation materials. In case of reconstruction, where

there is not space to install the thermal insulation to a sufficient depth on the existing tiles, and

the system is anticipated to be used only for a short intervals (up to 6 hours per day) to increase

convenience but not to heat the premises, we recommend installing F– board in a depth of 6

and 10 mm to accelerate the warming of the surface and to slightly reduce the thermal loss. F –

board is installed into the adhesive sealing cement shaped by the notched spreader and the

heating mat is placed directly onto its surface, F – board does not need to be penetrated.

 The cable may be placed neither under furnishings such as bathtubs, shower baths, toilet, etc.,

nor under furniture that does not allow air to circulate. The maximum thermal between the

2

heating part and the room may be R=0.15 m

K/W.

 The distance between the heating part of the cable and the wall should not be less than 50 mm.

 It is forbidden to cover the heating cable with construction foil or tape.

 Heating cables can be fixed to the base by tape only at isolated points and without air gaps.

 When putting the cable into operation, each layer must be fully set – see the instruction for use

and recommendation from the manufacturer of the materials.

 Materials used in finishing the floor surface (glue for tiles, carpet, parquets, etc.) must be

approved by their respective manufacturers for use on floors under thermal stress.

 Any manner of use different from those specified in this user guide should be consulted with

the manufacturer.

 The presence of the heating cable must be made evident by the posting caution signs or

markings in the fuse box and be part of electrical documentation.

 The HD 3844-7-753; EN 50559 standards requirements must be met. El. installation must be

in accordance with national regulations.

 The heating cable can be installed in the bathroom even under zone 0 under the condition that

the connector and the end of the heating cable are installed outside this zone.

If part of a heating cable extends under zone 0, the heating cable must be connected via a

residual current device with a trip current of 10 mA.

 The user must be instructed by the supplier regarding the installation of floor heating. This fact

is stated on a label which comes with the product and must be glued into the switchboard: this

label also informs readers that the making of openings is prohibited, as is covering the floor

with furnishings or fittings without leaving at least a 4 cm gap between the floor and the

bottom surface.

Caution: Non UV protection –not to be used for outdoor application.

7

1. Description and connection

 The heating cables should be connected to a 230V, 50Hz electric network. Degree of protection: IP67.

 ADSV cables have protective braiding. The cable's protective braiding meets the standards required of

metal grid or metal shield and provides increased protections in spaces where that is required

(bathroom, laundry, etc.) The protective braiding is to be connected to the PE conductor or to a

protective grounding connection.

2. Use for floor heating in residential buildings, houses, workshops,

and restrooms

 If the floor heating is intended to be used to warm the floor surface for short intervals, we recommend

that the heating cable be installed close to the floor surface within the upper limit of the recommended

2

outputs W/m

.

 If the floor heating is to be used to heat a room, it is necessary to know the thermal loss value for the

building to select the most suitable heating system. The installed output should correspond to a

multiple of 1.2 to 1.4 times the calculated thermal loss due to the maximum recommended outputs

(see table below). An additional heating device must be used (for example, converter ECOFLEC or

ATLANTIC).

RECOMMENDED AND MAXIMUM OUTPUTS

When cables are to be installed under tiles into the adhesive sealing cement, the space between them

should not be more than 100 mm or less than 40 mm.

INSTALLATION UNDER FLOOR TILES INTO ADHESIVE

SEALING CEMENT, SO-CALLED THIN-LAYER FLOORS

 Please read first the General Terms and Conditions.

 To allow for expansion around the periphery of the room between the baseboards and the floor tiles,

use an expansion profile or fill the spaces with silicone sealing cement.

8

ROCEDURE:

 Clean the base area, remove any sharp objects and penetrate it using a suitable penetrating solution.

 Create “pockets” in the base material where you will place connections for the heating components.

 Lay and affix the cable onto the surface so that it cannot move when you apply the sealing cement.

 Measure the heating circuit resistance and the insulation resistance or the leakage current resistance

and record the values in the certificate of warranty.

 Draw the scheme of the heating cable layout in the certificate of warranty.

 Use flexible adhesive sealing cement and a notched spreader to smooth the floor surface (be careful

not to damage the cable by the sharp edge of the notched spreader).

 Before laying the floor tiles, measure the heating circuit again and record both values in the certificate

of warranty.

 Lay the floor tiles on the surface.

SECTIONAL VIEW OF THE FLOOR FOR PLACING CABLE INTO ADHESIVE SEALING CEMENT

Direct heating system — new constructions

Direct heating system — reconstruction

9
