Fenix Therm 105: Popis funkce

Popis funkce: Fenix Therm 105

Popis funkce

Tlačítko zapnuto/vypnuto

Regulace teploty

Zapínání a vypínání termostatu

V pohotovostním režimu není vytápění

regulováno. Podržte tlačítko vypnuto/

zapnuto stisknuté po dobu jedné

vteřiny, tím vstoupíte do pohotovost-

ního režimu. Do běžného režimu se

vrátíte opětovným podržením stisknu-

tého tlačítka po dobu jedné vteřiny.

Provozní režimy

Termostat může regulovat teplotu

třemi různými způsoby/režimy. To

umožňuje splnění požadavků na

komfortní teplotu prostoru, podlahy,

prostoru s omezením teploty podlahy.

Popis nastavení je uveden na následu-

jící stránce.

10

Podlahový termostat (F)

CZ

Vytápění je regulováno na základě

teploty podlahy měřené podlahovým

čidlem zabudovaným v konstrukci

podlahy. Nastaveno z výroby.

Pokojový termostat (R)

Regulace teploty prostoru pomocí

vnitřního teplotního čidla. Určeno pro

nástěnná, stropní topidla.

Pokojový termostat s omezením teploty

podlahy (R&F)

Zabudované čidlo reguluje teplotu

místnosti a čidlo v podlaze funguje

jako omezovač teploty podlahy. Te-

plotní omezení může být nastaveno v

rozmezí mezi 25°C a 45°C. Nastavení z

výroby je 35°C.

Důležité

V místnostech s velkými okny, které jsou

vystaveny oslunění, doporučujeme funkci

(R&F). V místnostech s dřevěnou podlahou

je funkci R&F (Pokojový termostat s ome-

zením teploty podlahy) nutné použít vždy.

11

Nastavení provozního režimu musí provést

kvalikovaný elektrikář. Nejprve je nutné

odstranit otočné kolečko a přední část.

Před zahájením prací odpojte termostat od

zdroje napětí!

Pomocí malého šroubováku posuňte

přepínač na požadovanou pozici.

Omezení teploty podlahy nastavte zde.

Výběr režimu

F – Podlahový termostat R – Pokojový

termostat R&F – Pokojový termostat s

omezením teploty podlahy

12

Teplota

Regulace

CZ

Fenix Therm 105 měří aktuální teplotu

pomocí teplotních čidel a na jejím

základě reguluje vytápění.

Nastavení požadované teploty

Požadovanou teplotu nastavte

pootočením ovládacího kolečka.

Poloha min. odpovídá 10°C, poloha

max. 45°C. Obvyklé nastavení v poloze

kolem hodnoty 3.

K ustálení teploty dochází obvykle až

po několika dnech provozu topného

systému. Poté může být nutné upravit

nastavení termostatu.

Indikace vytápění

Pomocí barevných diod na tlačítku

zapnuto/vypnuto.

Červená – termostat je zapnutý

a vytápění je aktivováno.

Zelená – termostat je zapnutý

a vytápění je vypnuto.

13

Prodleva mezi vypnutím a zapnutím

Pro prodloužení životnosti je termostat

vybaven funkcí opožděného spínání,

čímž je zabráněno zbytečnému

opotřebení vnitřních součástí. Pokud

například zvýšíte požadovanou teplotu

tak, aby se termostat zapnul a krátce

poté ji snížíte, bude trvat 30 vteřin, než

se termostat znovu vypne.

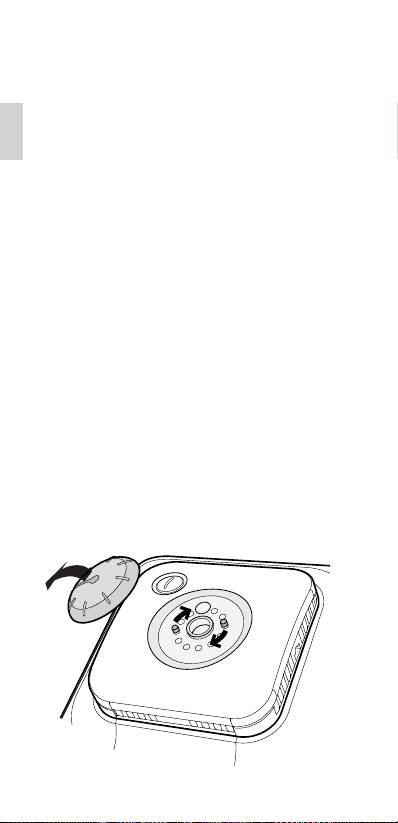

Uzamčení ovládacího kolečka.

Po nalezení vhodného nastavení pro

teplotu můžete kolečko uzamknout. To

zamezí neúmyslné změně nastavení.

Odstraňte ovládací kolečko, přesuňte

dvě plastové zarážky tak, aby de-

novaly požadovaný interval. Kolečko

umístěte zpět.

14
