Fenix Therm 105: Paketinhalt

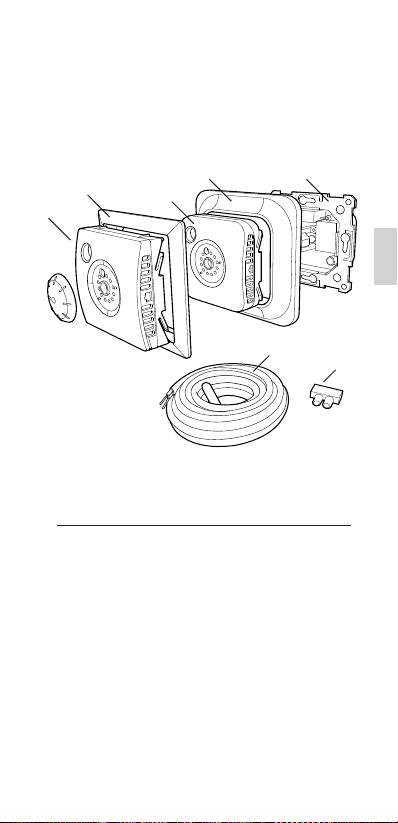

Paketinhalt

4

5

2

3

1

DE

6

7

1. Front für Elko RS, Elko Plus und Gira

2. Adapter für Strömfors-Rahmensystem

3. Front für Eljo Trend, Merten, Jussi/

Busch-Jäger

4. Rahmen

5. Thermostat

6. Bodensensor

7. Verbindungsklemme

Handbuch

37

Installation des Thermostats

Der Bodensensor muss in einem

im Boden verlegten Spiralschlauch

montiert werden. Die Schlauchenden

müssen abgedichtet werden, sodass

der Bodensensor einfach ausgetauscht

werden kann.

Installation

Montieren Sie den Thermostat in

einem 65-mm-Standardgehäuse.

1. Stellen Sie sicher, dass das Gehäuse

eben an der Wand ausgerichtet ist.

2. Entfernen Sie den Drehknopf und

lösen Sie die Schraube wie in der Ab-

bildung gezeigt. Heben Sie Front und

Rahmen ab.

38

3. Schließen Sie das Stromversorgungs-

kabel (Spannung 230 V AC), das Last-

und bei Bedarf das Bodensensorkabel

an.

Alle Verlängerungen des Bodensensor-

kabels müssen für Hochspannungs-

strom geeignet sein. Ein Schutzleiter

für Einspeisestrom und Heizleitung

ist mit einer Verbindungsklemme im

DE

Gehäuse angeschlossen. Siehe nach-

stehender Schaltplan.

4. Setzen Sie den Thermostat in das

Gehäuse ein und xieren Sie es mit den

vorhandenen Schrauben.

5. Eine Anleitung zum Einstellen der

Regelfunktionen nden Sie im Kapitel

Funktionsweise des Thermostats/Regel-

funktionen.

6. Montieren Sie den Rahmen, die Front

und den Regelknopf.

7. Wenn der Thermostat in einem

Mehrfachrahmen montiert wird,

müssen die Innenecken des Rahmens

entfernt werden.

DO NOT USE

SENSOR

SENSOR

LOAD

LOAD

L

N

230 V
