Eizo FORIS FX2431: Conexión de los cables

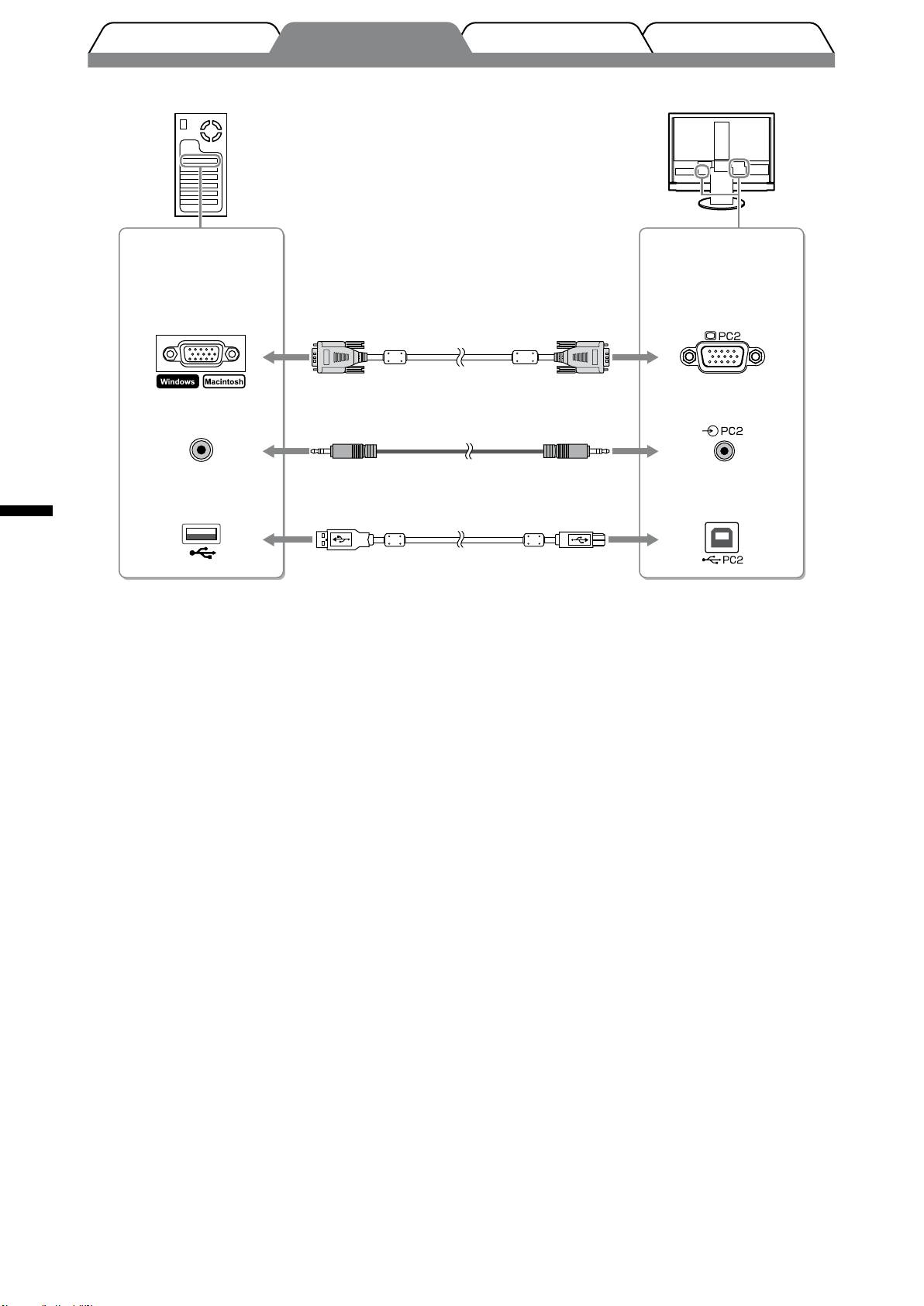

• Si se conecta a una entrada PC2 (conexión de señal analógica)

Conectores del PC Conectores del

monitor

Miniconector D-Sub de

Miniconector D-Sub de

15 contactos

15 contactos

Cable de señal MD-C87 (suministrado)

Conector de

Conector de

1

Cable de audio

*

entrada de audio

salida de audio

(minitoma estéreo a minitoma estéreo)

Conexión de ujo

Conexión de ujo

ascendente para USB

descendente para USB

2

Español

Cable USB MD-C93 (suministrado)

*

1

*

Debe adquirir el cable.

2

*

Si conecta dos PC al monitor, debe

adquirir otro cable.

8

• Al conectar a una entrada HDMI1/entrada HDMI2 (conexión de señal digital)

Conectores del PC Conectores del

monitor

Conector HDMI

1

Cable HDMI

*

Conector HDMI

1

Conector DVI

Cable conversor DVI-HDMI

*

Conector de

entrada de audio

1

Cable de audio

*

(“Sonido analógico”)

Español

(minitoma estéreo a minitoma estéreo)

Conector de

salida de audio

1

Cable de audio

*

(“Sonido PC2”)

(minitoma estéreo a minitoma estéreo)

1

*

Debe adquirir el cable.

Atención

• Tenga en cuenta lo siguiente cuando conecte el PC a una entrada HDMI.

- Una vez que haya ajustado el “PC” en [Formato de entrada], en el menú de ajustes, inicie el PC.

- Seleccione el conector (“Sonido analógico” o “Sonido PC2”) desde el que entrará el sonido del PC, en la opción

[Toma entrada sonido] del menú de ajustes.

Para obtener más información, consulte el Manual del usuario del “EIZO LCD Utility Disk” (CD-

ROM).

9

Español

10

●

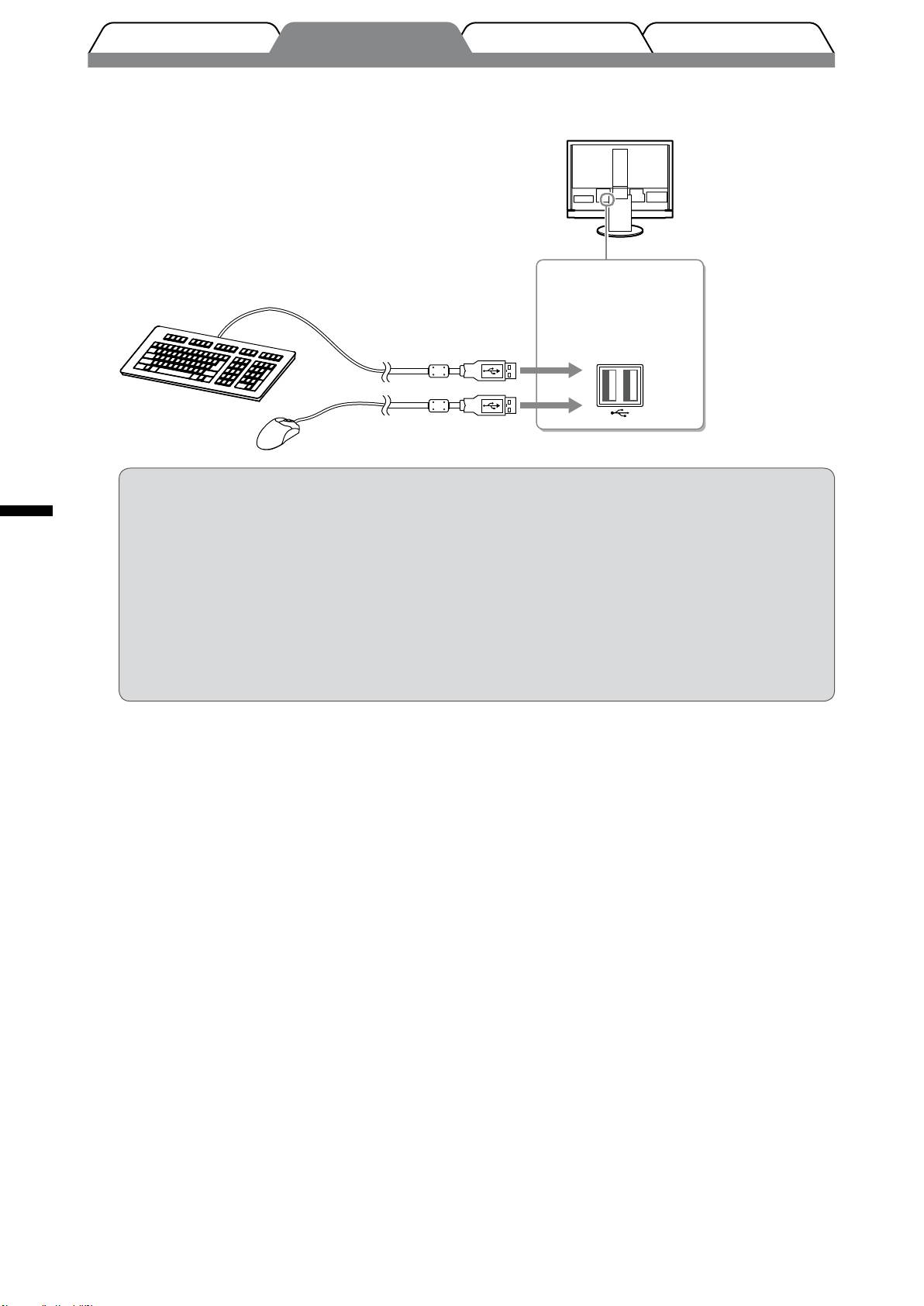

Conecta un dispositivo USB

1. Conecte dispositivos USB (teclado, ratón, etc.) al puerto USB (ujo descendiente) del monitor.

Conectores del

monitor

Conexión de ujo

descendente para USB

Teclado

Ratón

Atención

• Una vez que se conectan los dispositivos USB y se enciende el monitor, la función USB se congura

de forma automática.

• Es posible que el monitor no funcione correctamente según el PC, el SO o los dispositivos USB

utilizados. (Para obtener información sobre la compatibilidad con USB de los distintos dispositivos,

consulte a los fabricantes respectivos.)

• El dispositivo USB no funciona cuando el interruptor de alimentación principal está apagado.

NOTA

• El PC (PC1 o PC2) en el que funcionan los dispositivos USB cambia automáticamente junto con el cambio de la

señal de entrada. El PC en el que funcionan los dispositivos USB también se puede especicar. Para obtener

más información, consulte el Manual del usuario del “EIZO LCD Utility Disk” (CD-ROM).

Español

11

●

Conecta un dispositivo audiovisual

1. Conecte el monitor al dispositivo audiovisual con un cable de señal que se corresponda con

los conectores.

Conectores del

Conectores del

dispositivo

monitor

audiovisual

1

2

Cable de S-Video

*

*

o

1

2

Cable de vídeo

*

*

1

Cable de audio

*

S-Video

Vídeo

R L

(toma de contactos a toma de contactos)

Vídeo por componente

1

Cable de vídeo por componente

*

1

Cable de audio

*

Vídeo por

R L

(toma de contactos a toma de contactos)

componente

1

3

Conector HDMI

Cable HDMI

*

*

Conector HDMI

1

*

Debe adquirir el cable.

2

*

Utilice uno de los cables para conectar el monitor y

el dispositivo audiovisual.

3

*

Utilice el cable en el que se puede leer “High Speed

TM

HDMI

Cable”.

Atención

• Cuando se controla el dispositivo audiovisual conectado a la entrada HDMI del monitor mediante la

función HDMI CEC, debe ajustarse la opción [Ajuste HDMI CEC] del menú de ajustes (consulte la

página 16).
