Att ansluta kablarna

Anslut respektive enhet.

1

• Anslut en dator ...........................................Se nedan

• Anslut en USB-enhet ................................... Sidan 10

• Anslut en AV-enhet .......................................Sidan 11

• Anslut en ljudenhet ......................................Sidan 12

●

Anslut en dator

Observera

• När du ersätter den aktuella skärmen med en FX2431-skärm ska du ändra datorinställningarna för

upplösning och vertikal frekvens till dem som nns tillgängliga för FX2431-skärmen, enligt

upplösningstabellen (se sidan 3) innan du ansluter datorn.

1. Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

• När du ansluter till en PC1-ingång (digital signalanslutning)

Anslutningar på

Anslutningar på

datorn

monitorn

DVI-anslutning

Signalkabel FD-C39 (medföljer)

DVI-D-anslutning

1

Audio-

Audiokabel

*

utgångsanslutning

(stereo mini-uttag till stereo mini-uttag)

Audioingångsanslutning

USB

USB

2

uppström

nedström

USB-kabel MD-C93 (medföljer)

*

1

*

Införskaffa extrakabeln.

2

*

Om du vill ansluta två datorer till skärmen

ska du införskaffa en till kabel.

• När du ansluter till en PC2-ingång (analog signalanslutning)

Anslutningar på

Anslutningar på

datorn

monitorn

D-sub minianslutning

D-sub minianslutning

med 15 stift

med 15 stift

Signalkabel MD-C87 (medföljer)

Audio-

1

Audiokabel

*

Audioingångsanslutning

utgångsanslutning

(stereo mini-uttag till stereo mini-uttag)

USB

USB

nedström

2

uppström

USB-kabel MD-C93 (medföljer)

*

1

*

Införskaffa extrakabeln.

2

*

Om du vill ansluta två datorer till skärmen

ska du införskaffa en till kabel.

Svenska

8

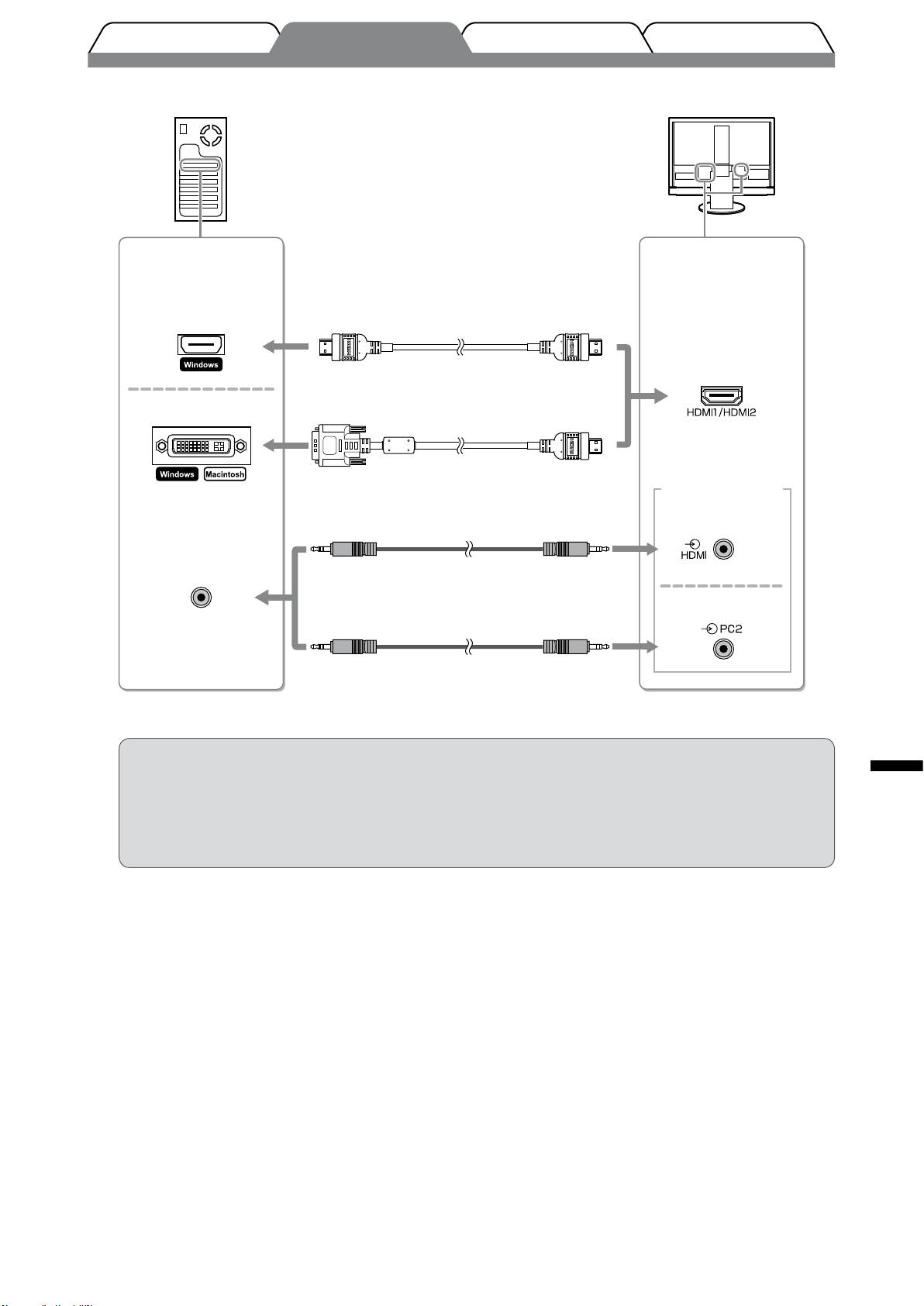

• När du ansluter HDMI1-ingång / HDMI2-ingång (digital signalanslutning)

Anslutningar på

Anslutningar på

datorn

monitorn

HDMI-kontakt

1

HDMI-kabel

*

HDMI-kontakt

1

DVI-HDMI-konverteringskabel

*

DVI-anslutning

Audioingångsanslutning

1

Audiokabel

*

(stereo mini-uttag till stereo mini-uttag)

(”Analogt ljud”)

Audio-

utgångsanslutning

1

Audiokabel

*

(”PC2 ljud”)

(stereo mini-uttag till stereo mini-uttag)

1

*

Införskaffa extrakabeln.

Observera

• Observera följande när du ansluter datorn till HDMI-ingången.

Svenska

- Efter att du ställt in ”PC” som [Insignal-format] i inställningsmenyn ska du starta datorn.

- Ställ in anslutningen (”Analogt ljud” eller ”PC2 ljud”) från vilken ljudet från datorn kommer in i [Ljudingång] i

inställningsmenyn.

Mer information nns i Bruksanvisningen på ”EIZO LCD Utility Disk” (CD-skiva).

9

●

Anslut en USB-enhet

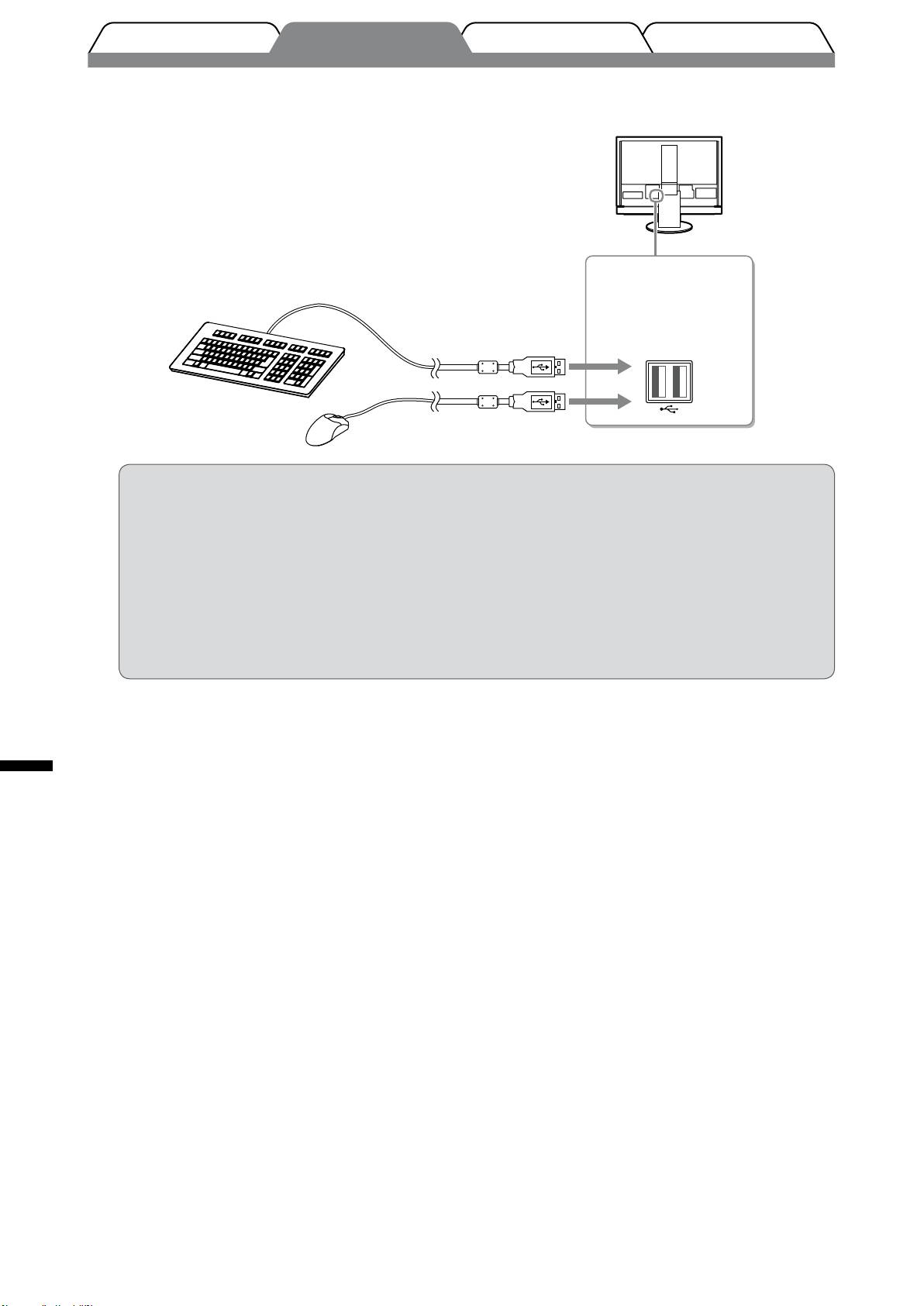

1. Anslut USB-enheter (tangentbord, mus, osv.) till USB-porten (nedströms) på skärmen.

Anslutningar på

monitorn

USB nedström

Tangentbord

Mus

Observera

• Efter att du anslutit USB-enheter och slagit på skärmen ställs USB-funktionen automatiskt in.

• Skärmen fungerar kanske inte korrekt beroende på datorn, operativsystemet eller USB-enheterna.

(För information om USB-kompatibilitet för de olika enheterna kan du kontakta respektive

tillverkare.)

• USB-enheten fungerar inte när skärmens huvudström är bruten.

OBS!

• PC (PC1 eller PC2) på vilken USB-enheterna arbetar växlar automatiskt i samverkan med insignalväxling. Daton

som USB-enheten arbetar på kan också speciceras. Mer information nns i Bruksanvisningen på ”EIZO LCD

Utility Disk” (CD-skiva).

Svenska

10

Svenska

11

●

Anslut en AV-enhet

1. Anslut AV-enheten till skärmen med en signalkabel som passar anslutningarna.

Anslutningarna på

Anslutningar på

AV-enheten

monitorn

1

2

S-Video-kabel

*

*

eller

1

2

Videokabel

*

*

1

Audiokabel

*

(stiftuttag till stiftuttag)

S-Video Video

R L

Komponent video

1

Komponentvideokabel

*

1

Audiokabel

*

Komponent video

R L

(stiftuttag till stiftuttag)

1

3

HDMI-kontakt

HDMI-kabel

*

*

HDMI-kontakt

1

*

Införskaffa extrakabeln.

2

*

Använd någon av kablarna för att ansluta skärmen

till AV-enheten.

3

*

TM

Använd kabeln med texten ”High Speed HDMI

Cable”.

Observera

• När du styr AV-enheten som är ansluten till HDMI-ingången på skärmen med HDMI CEC-funktionen

måste [HDMI CEC-inställning] i inställningsmenyn vara inställd (se sidan 16).
