De Dietrich MS 24 MI VMC: 34. DIAGRAMĂ CUPLARE CONECTORI
34. DIAGRAMĂ CUPLARE CONECTORI: De Dietrich MS 24 MI VMC

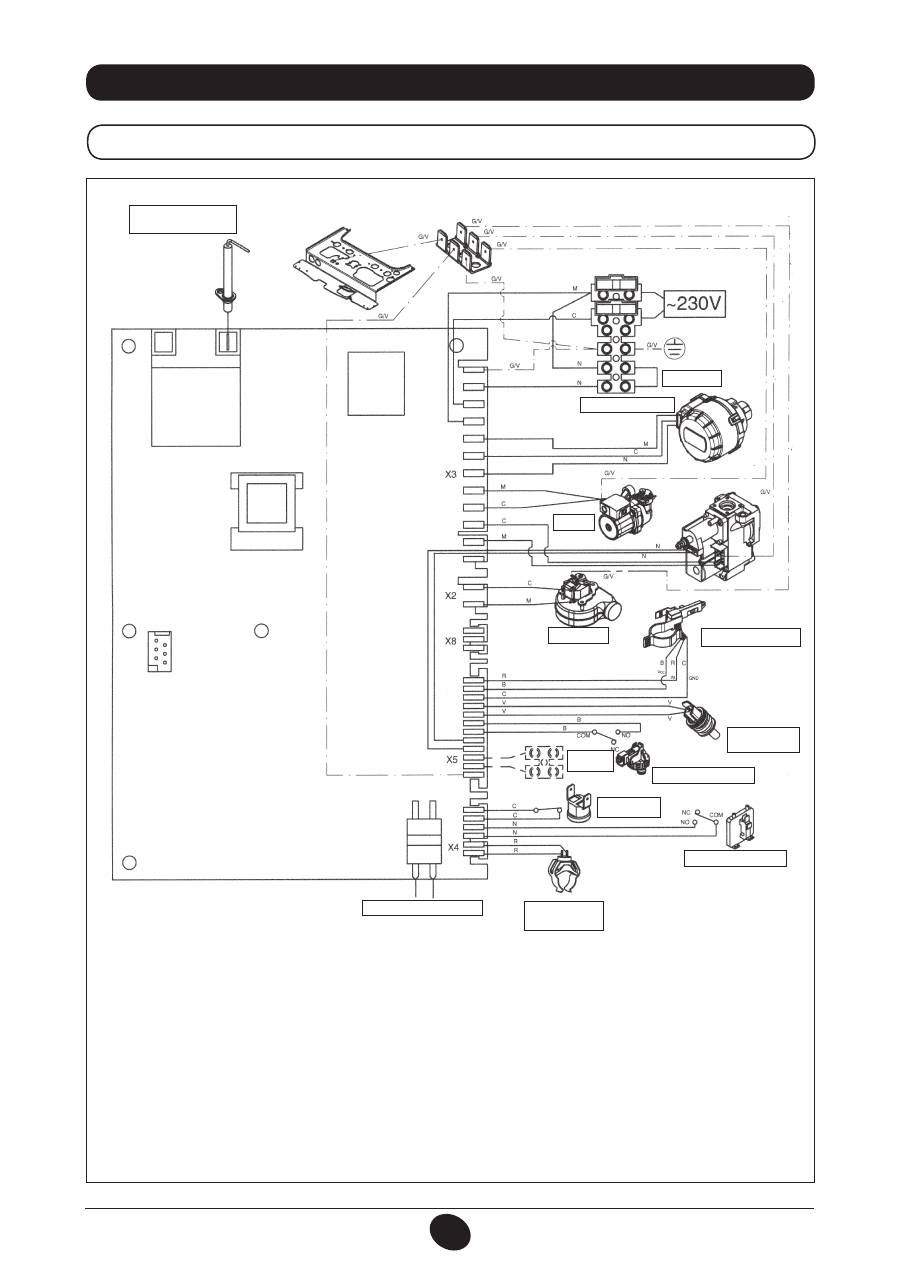

228
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
34. DIAGRAMĂ CUPLARE CONECTORI
24 MI FF
CG_2075 / 1001_1806
ELECTROD DE APRINDERE/
DETECTARE A FLĂCĂRII
TERMOSTAT
VANĂ CU TREI CĂI
POMPĂ
VENTILATOR
SENZOR PRIORITAR APĂ
MENAJERĂ
SONDĂ NTC
CIRCUIT DE APĂ
MENAJERĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
PRESOSTAT AER
SONDĂ NTC CIRCUIT
DE ÎNCĂLZIRE
PROGRAMARE
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde

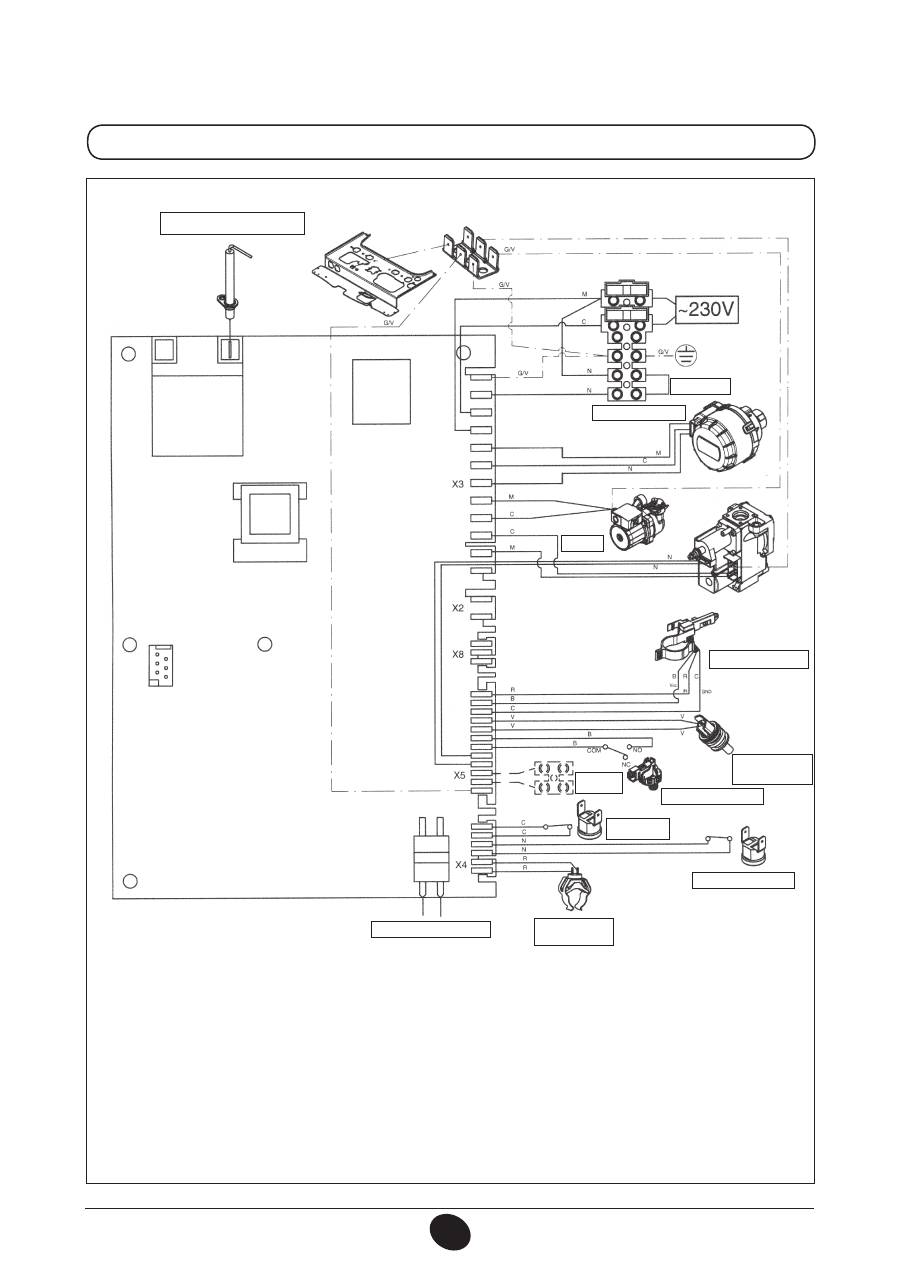

229
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
24 MI
CG_2076 / 1001_1807
ELECTROD DE
APRINDERE/DETECTARE A FLĂCĂRII
TERMOSTAT
VANĂ CU TREI CĂI
POMPĂ
SENZOR PRIORITAR APĂ
MENAJERĂ
SONDĂ NTC CIRCUIT
DE APĂ MENAJERĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
TERMOSTAT GAZE ARSE
SONDĂ NTC CIRCUIT
DE ÎNCĂLZIRE
PROGRAMARE
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde

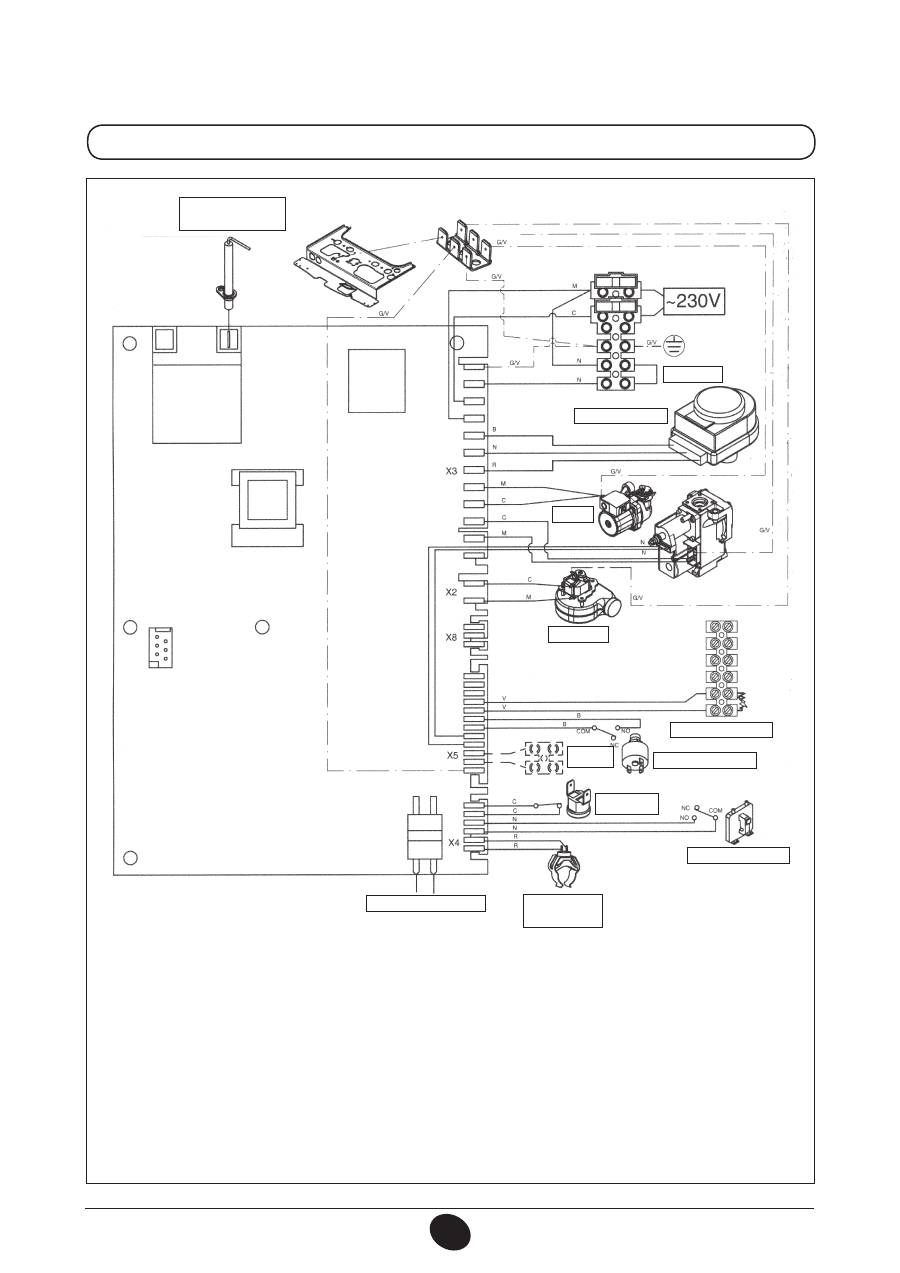

230
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
24 FF
ELECTROD DE APRINDERE/
DETECTARE A FLĂCĂRII
TERMOSTAT
PLACA DE BORNE M2
POMPĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
PRESOSTAT AER
SONDĂ NTC CIRCUIT
DE ÎNCĂLZIRE
PROGRAMARE
VENTILATOR
CG_2271 / 1006_1603
VANĂ CU TREI CĂI
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde

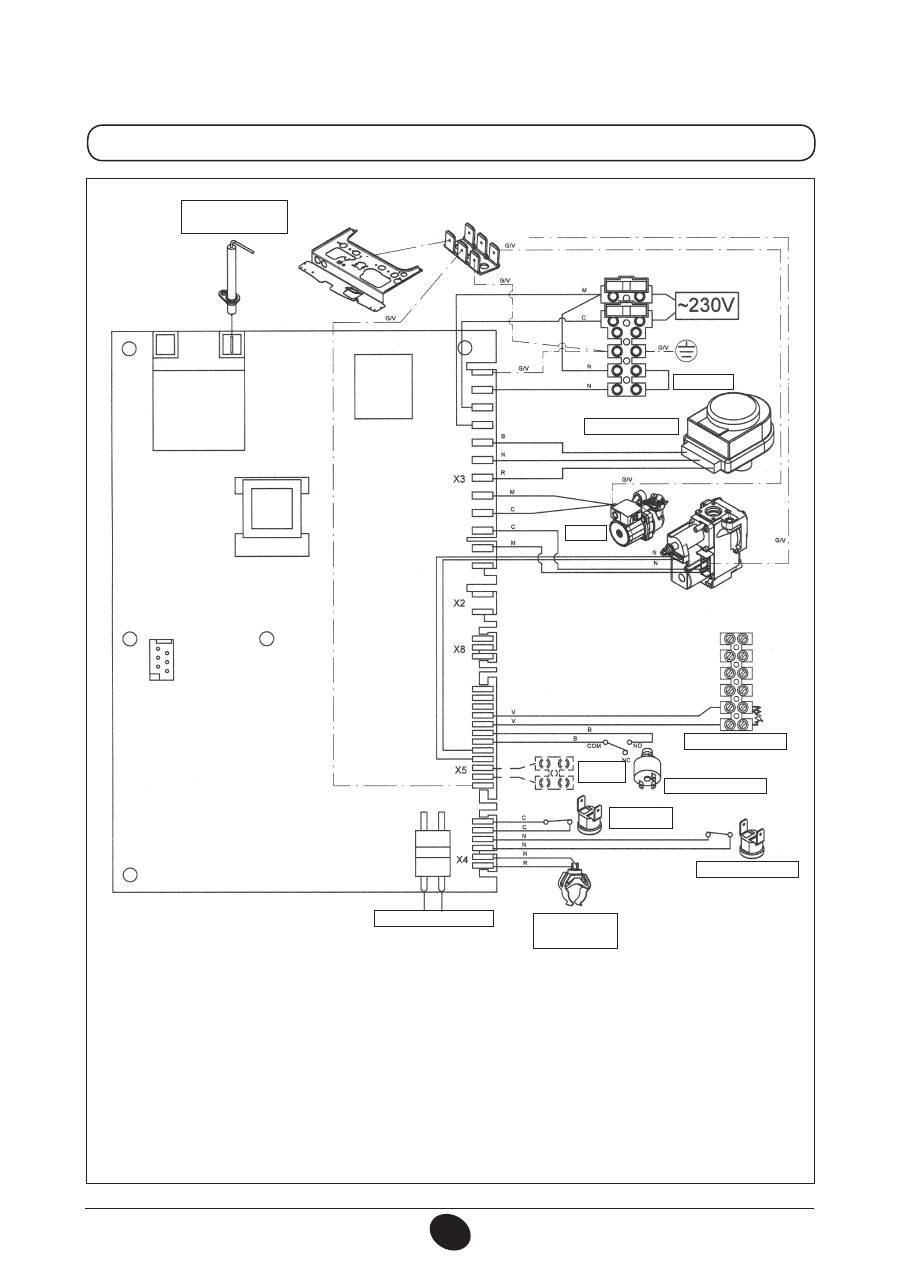

231
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
24
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde
ELECTROD DE APRINDERE/
DETECTARE A FLĂCĂRII
TERMOSTAT
PLACA DE BORNE M2
POMPĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
TERMOSTAT GAZE ARSE
SONDĂ NTC CIRCUIT
DE ÎNCĂLZIRE
PROGRAMARE
VANĂ CU TREI CĂI
CG_2272 / 1010_2101
