16. INSTALOWANIE PRZEWODÓW POWIETRZNO-SPALINOWYCH

Model 24 MI FF - 24 FF

Montaż kotła może być wykonany w łatwy i sprawny sposób dzięki

akcesoriom, których opis znajduje się poniżej.

Kocioł jest przystosowany przez producenta do podłączenia do

przewodu powietrzno-spalinowego typu współosiowego, piono-

wego lub poziomego. Dzięki dodatkowemu wyposażeniu można

używać również przewodów oddzielnych.

Do instalacji należy używać komponentów dostarczonych

przez producenta!

OSTRZEŻENIE W celu zag warantowania maksy malnego

bezpieczeństwa podczas działania, konieczne jest, aby przewody

wylotowe spalin były odpowiednio przymocowane do ściany za

pomocą specjalnych wsporników mocujących.

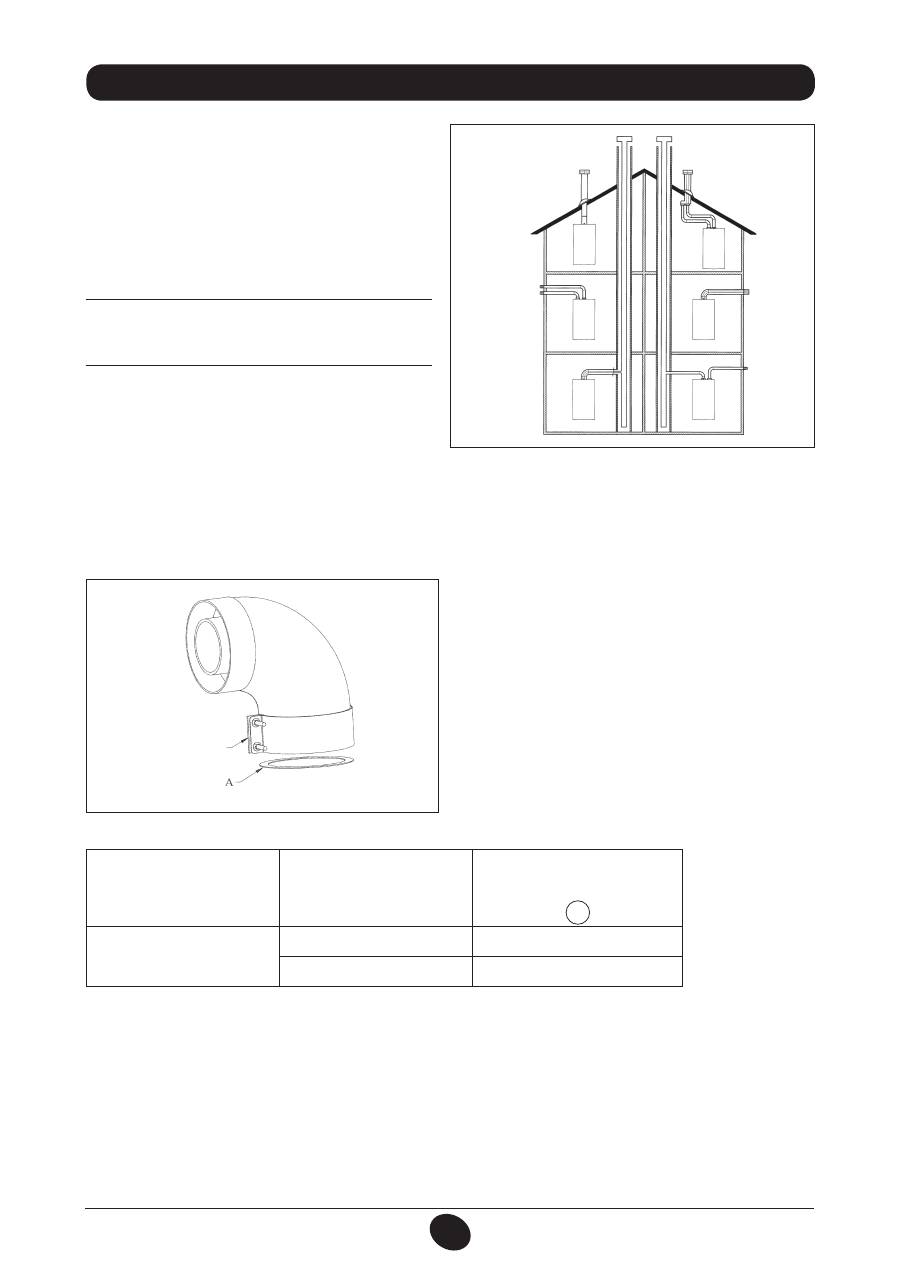

Rysunek 6

0503_0905/C

G1638

… PRZEWÓD POWIETRZNO-SPALINOWY WSPŁÓSIOWY (KONCENTRYCZNY)

Ten typ przewodu umożliwia odprowadzanie spalin i zasysanie powietrza do spalania zarówno na zewnątrz budynku jak i w kanałach

spalinowych  typu LAS.

Kolanko współosiowe 90° pozwala podłączyć kocioł do przewodów powietrzno-spalinowych w dowolnym kierunku dzięki możliwości

obrotu o 360°. Może również być używane jako kolanko uzupełniające w połączeniu z przewodem współosiowym lub kolankiem 45°.

W przypadku odprowadzania spalin na zewnątrz, przewód powie-

trzno-spalinowych

musi wystawać ze ściany na długość co najmniej 18 mm, aby

umożliwić nałożenie aluminiowej rozety i jej zaplombowanie w celu

nie dopuszczenia do przedostawania się wody.

Minimalny spadek na zewnątrz tych przewodów musi wynosić 1 cm

na metr długości.

•   Wstawienie kolanka 90° zmniejsza długość całkowitą przewodu

o 1 metr.

•   Wstawienie kolanka 45° zmniejsza długość całkowitą przewodu

o 0.5 metra.

Pierwsze kolanko 90° nie jest brane pod uwagę w obliczeniu maksy

-

malnej dostępnej długości.

Rysunek  7

0805_2901 / C

G_2073

Połączenie mocujące

Model kotła

Długość (m)

UŻYCIE KRYZY

NA WLOCIE

A

24 MI FF

24 FF

0 ÷ 1

Tak

1 ÷ 4

Nie

177

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

16.1 PRZYKŁADY INSTALACJI Z PRZEWODAMI POZIOMYMI

16.2 PRZYKŁADY INSTALACJI Z KANAŁAMI DYMOWYMI TYPU LAS

16.3 PRZYKŁADY INSTALACJI Z PRZEWODAMI PIONOWYMI

Instalację można wykonać zarówno przy dachu nachylonym jak i płaskim, używając odpowiedniego akcesorium do komina i specjalną

dachówkę z osłoną dostępną na żądanie.

0503_0907/C

G1640

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

0512_2001

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

L max = 3 m (Ø 60/100 mm)

9 m (Ø 80/125 mm)

L max = 3 m (Ø 60/100 mm)

9 m (Ø 80/125 mm)

0503_0908/C

G1641

L max = 9 m (Ø 80/125 mm)

L max = 7 m (Ø 80/125 mm)

L max = 8 m (Ø 80/125 mm)

178

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

… PRZEWODY POWIETRZNO-SPALINOWE ROZDZIELNE

Ten typ przewodu umożliwia odprowadzanie spalin i zasysanie powietrza spalania zarówno na zewnątrz budynku jak i w pojedynczych

przewodach spalinowych. Zasysanie powietrza do spalania może odbywać w strefie innej niż odprowadzanie spalin dzięki zastosowaniu

rozdzielacza.

Kolanko 90° pozwala podłączyć kocioł do przewodów wylotowo-zasysających w dowolnym kierunku dzięki możliwości obrotu o 360°.

Może również być używane jako kolanko uzupełniające w połączeniu z przewodem współosiowym lub kolankiem 45°.

• Wstawienie kolanka 90° zmniejsza długość całkowitą przewodu o 0.5 metra.

• Wstawienie kolanka 45° zmniejsza długość całkowitą przewodu o 0.25 metra.

Pierwsze kolanko 90° nie jest brane pod uwagę w obliczeniu maksymalnej dostępnej długości.

Model kotła

(L1+L2)

Pozycja rejestru

    CO

2

 %

H (G20)

Lw (G27) Ls (G2.350) LPG (G31)

24 MI FF

24 FF

0 ÷ 4

1

7,2

7,3

7,2

8

4 ÷ 18

2

18 ÷ 30

3

Regulacja kryzy powietrza do wylotu

rozdzielacza

Regulacja tej zasuwy jest konieczna w celu

zoptymalizowania wydajności oraz parame-

trów spalania.

Przekręcając łącznik zasysający powietrze do

spalania zostaje odpowiednio wyregulowany

nadmiar powietrza w oparciu o całkowitą

długość przewodów powitrzno spalinowych

powietrze do spalania.

Przekręcić zasuwę w kierunku zgodnym z

ruchem wskazówek zegara, aby zmniejszyć

nadmiar powietrza spalania lub w kierunku

przeciwnym, aby go zwiększyć.

W celu uzyskania jeszcze lepszej optymali-

zacji można zmierzyć, za pomocą analiza-

tora produktów spalania, zawartość CO

2

 w

spalinach przy maksymalnym obciążeniu

termicznym i wyregulować stopniowo

kryzę powietrza aż do uzyskania pomiaru

zawartości CO

2

 podanej w poniższej tabeli.

Instrukcje dotyczące   prawidłowego montażu

tego urządzenia podane są w uwagach tech-

nicznych do niego dołączonych.

Rysunek 8

0809_0201 / C

G_2045

Łącznik redukcyjny wylotu

Połączenie mocujące

Łącznik klapy zasysania powietrza

179

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

16.5 PRZYKŁADY INSTALOWANIA Z PRZEWODAMI ROZDDZIELNYMI - POZIOMYMI

WAŻNE -

 Minimalny spadek, na zewnętrz, przewodu wylotowego musi wynosić 1 cm na metr długości. W przypadku montażu

zestawu zbierającego kondensat spadek przewodu wylotowego musi być skierowany w stronę kotła.

NB:

 Dla typu  C52 końcówki do zasysania powietrza spalania i do odprowadzania produktów spalania nie mogą znajdować się na

przeciwległych ścianach budynku.

Maksymalna długość przewodu zasysającego (dla wylotów dymu typu C52) musi wynosić 10 metrów.

Jeżeli długość przewodu wylotowego przekracza 6 metrów, konieczne jest zamontowanie, w pobliżu kotła, zestawu zbierającego kondensat,

dostarczanego jako wyposażenie dodatkowe.

16.4 WYMIARY ODDZIELNYCH WYLOTÓW

CG_2124 / 0905_2305

L max = 10 m

(L1 + L2) max  = 30 m

1010_0102/C

G1643

CG_1643_FR / 1010_0101

WAŻNE:

 pojedynczy przewód odprowadzający spaliny musi być odpowiednio izolowany w miejscach, w których będzie miał kontakt

ze ścianami mieszkania (na przykład poduszeczka z waty szklanej). Szczegółowe instrukcje odnośnie montażu tych akcesoriów podane

są w uwagach technicznych do nich dołączonych.
