SeaLand 7100 Series MasterFlush Toilet Installation – страница 2

Montage

Dometic MasterFlush

5.4 Anforderungen für die Montage der Auslassleitungen

Für Modelle mit Seewasserspülung

1. Seeventil und Ablassschlauch für Abwasser (nicht im Lieferumfang enthalten):

a. Seeventil (ganz zu öffnen) und  exibler Schlauch (je 25mm/1in oder 38mm/1,5in) zur Ableitung

der Abwässer in den Schmutzwassertank mit Auslasspumpe oder zur direkten Verklappung nach

außenbords. Befolgen Sie die Anleitung des Herstellers des Seeventils.

b. Vergewissern Sie sich, dass das Seeventil zum Ablassen des Abwassers sich weiter heckseitig

und oberhalb des Seeventils für den Wassereinlass be ndet.

c. Vergewissern Sie sich, dass alle Anschlüsse der Einlassschläuche keine scharfen Biegungen oder

Durch uss-Beeinträchtigungen aufweist.

d. Verwenden Sie bei jeder Verbindung doppelte Schlauchschellen aus Stahl.

e. Stützen Sie den Schlauch über die gesamte Länge ab, um übermäßige Bewegungen und seitliche

Beanspruchungen der Verbindungsstellen zu verhindern.

f. Halten Sie die Länge der Schläuche so kurz wie möglich. Vermeiden Sie Durchhängen und niedrig

hängende Abschnitte, die sich negativ auf den Durch uss auswirken können.

2. Biegungsstück für den Schlauch nahe der Toilette (nicht im Lieferumfang enthalten):

a. Um die Toilettenschüssel mit Wasser gefüllt zu halten: Legen Sie so nahe wie möglich an der

Toilettenschüssel einen Bogen von 30cm/12in in die Ablassleitung (Abb.

5

,

6

).

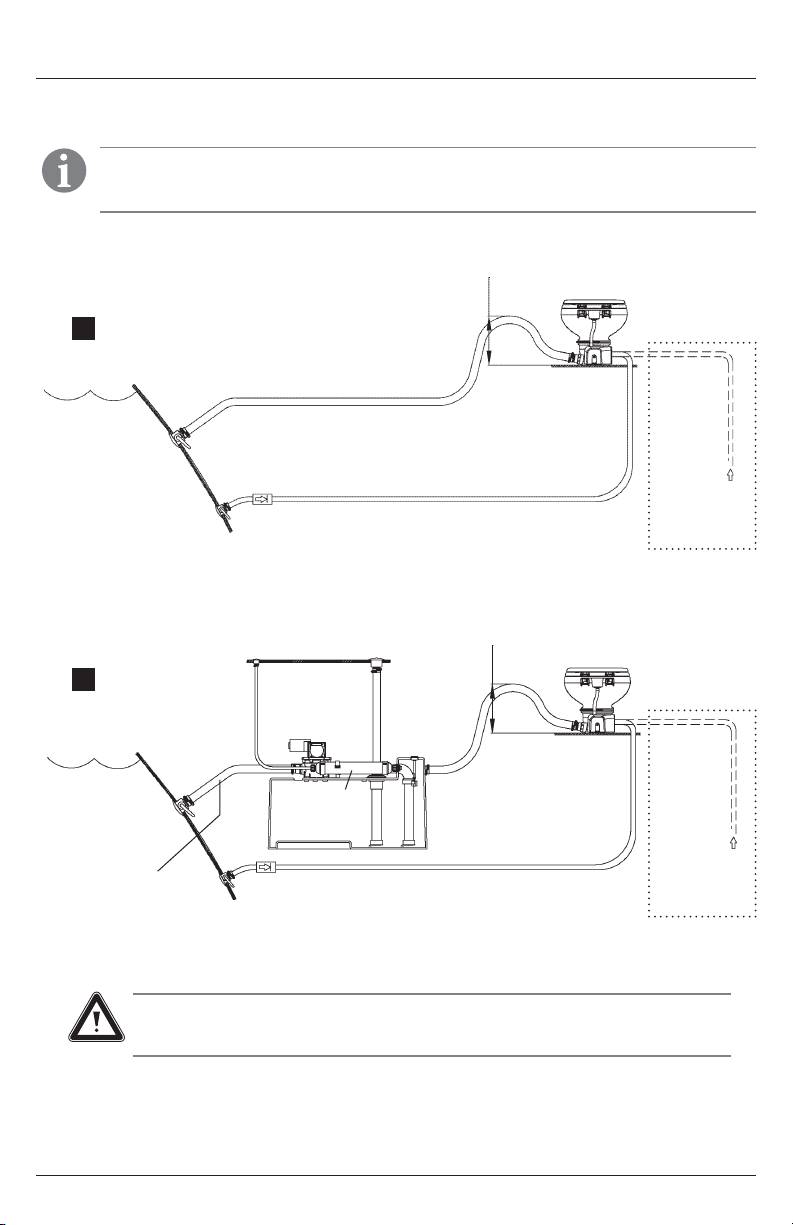

3. Entlüftungsbogen (nicht im Lieferumfang der Toilette enthalten):

a. Bitte entnehmen Sie den Diagrammen

6

und

7

–

8

die empfohlenen Einbauorte für die mit

dem System verbundenen Entlüftungsbögen, die sich entweder unterhalb der Wasserlinie oder

maximal 20cm/8in über der Wasserlinie bei voller Krängung be nden.

b. Die Entlüftungsbögen müssen mindestens 20cm/8in oberhalb der bei voller Krängung höchst-

möglichen Wasserlinie eingebaut werden.

5.5 Toilette und Spülschalter einbauen

9

1. Packen Sie Toilette, Wasserzuleitungsschlauch, Auslassverschrau-

bung und Befestigungsteile sorgfältig aus (Abb.

1

).

2. Platzieren Sie die Toilette am gewünschten Einbauort auf dem

Boden. Drehen Sie die Toilette nach Bedarf so, dass das Gehäuse

der Zerhackerpumpe (Abb.

2

3) nicht durch Wände beeinträch-

tigt wird bzw. so, dass sie besser an das geplante Rohrsystem

passt. Vergewissern Sie sich, dass ausreichend Platz für die

Leitungsanschlüsse und gleichzeitig für den aufgeklappten Deckel

10

bleibt. Markieren Sie den Einbauort der Toilette auf dem Boden.

3. (Optional) Falls die Zerhackerpumpe und der Sockel angewinkelt

positioniert werden müssen, so dass die Toilettenschüssel nicht

im gewünschten Winkel ausgerichtet werden kann, kann die obere

Hälfte der Schüssel nachträglich ausgerichtet werden:

9

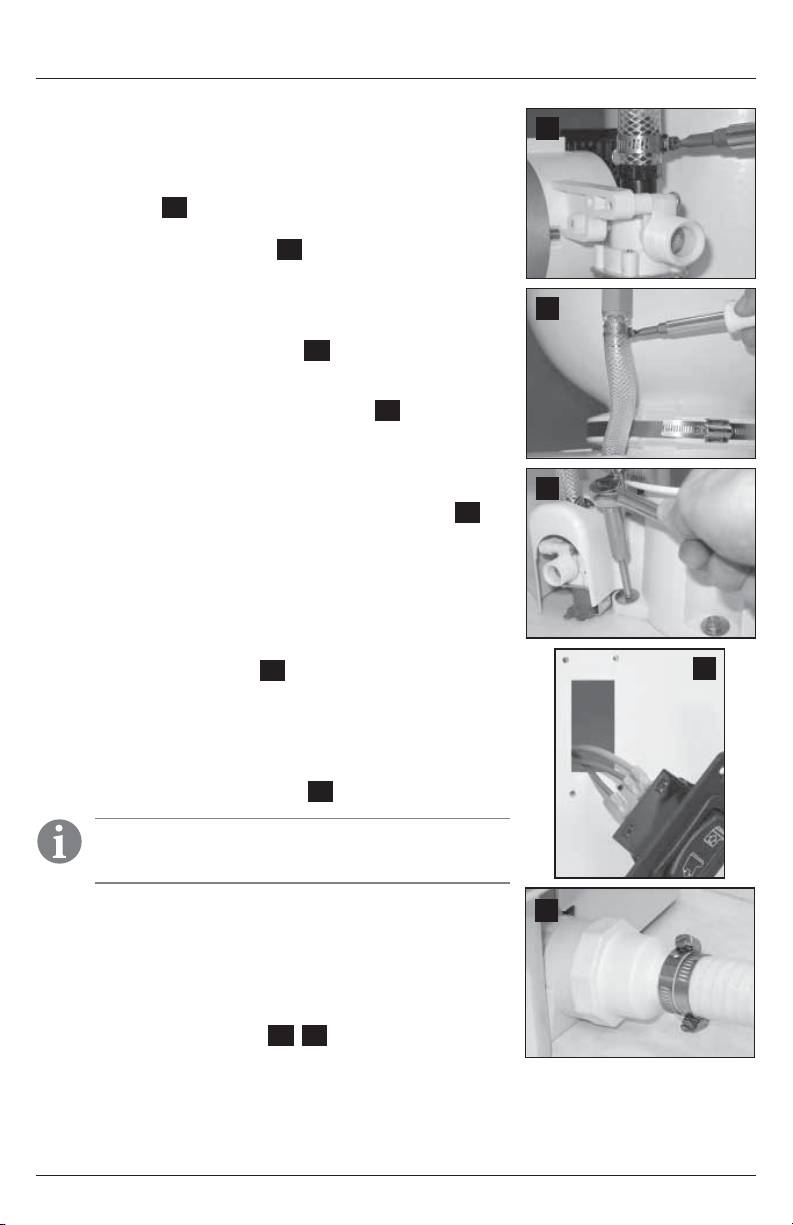

a. Lösen Sie die Quetschverschraubung (

) gerade so weit, dass

die untere Kunststoffhalterung heruntergeschoben werden kann

und entfernen Sie untere und obere Halterung (

10

).

b. Heben Sie die Schüssel an. Vergewissern Sie sich, dass die Nut

11

im schwarzen Gummi-Dichtungsring mit dem kurzen Stift am

Toilettensockel  uchtet und mittig zwischen Schüssel und Sockel

liegt (

11

). Drehen Sie die Schüssel in die gewünschte Position

und senken Sie sie auf den Dichtungsring ab.

c. Repositionieren Sie die Kunststoffhalterungen und die Quetsch-

verschraubung zwischen oberer Schüssel und Sockel. Führen

Sie die Halterungen vorne an der Toilettenschüssel zusammen

21

Dometic MasterFlush

Montage

(hinter der Schüssel verbleibt zwischen den Halterungen eine

12

Lücke). Setzen Sie die Schraube der Quetschverschraubung

in eine Halterung (nicht in den Spalt zwischen den Halterungen,

9

) ein und ziehen Sie sie auf ein Drehmoment von 65in-lbs

fest.

4. Schließen Sie den Wasserzuleitungsschlauch zwischen Rück-

schlagventil bzw. Adapter (Abb.

2

1) und Wasserventil (Modelle

mit Frischwasser-Spülung) bzw. Wasserpumpe (Modelle mit

Seewasser-Spülung) am Sockel an.

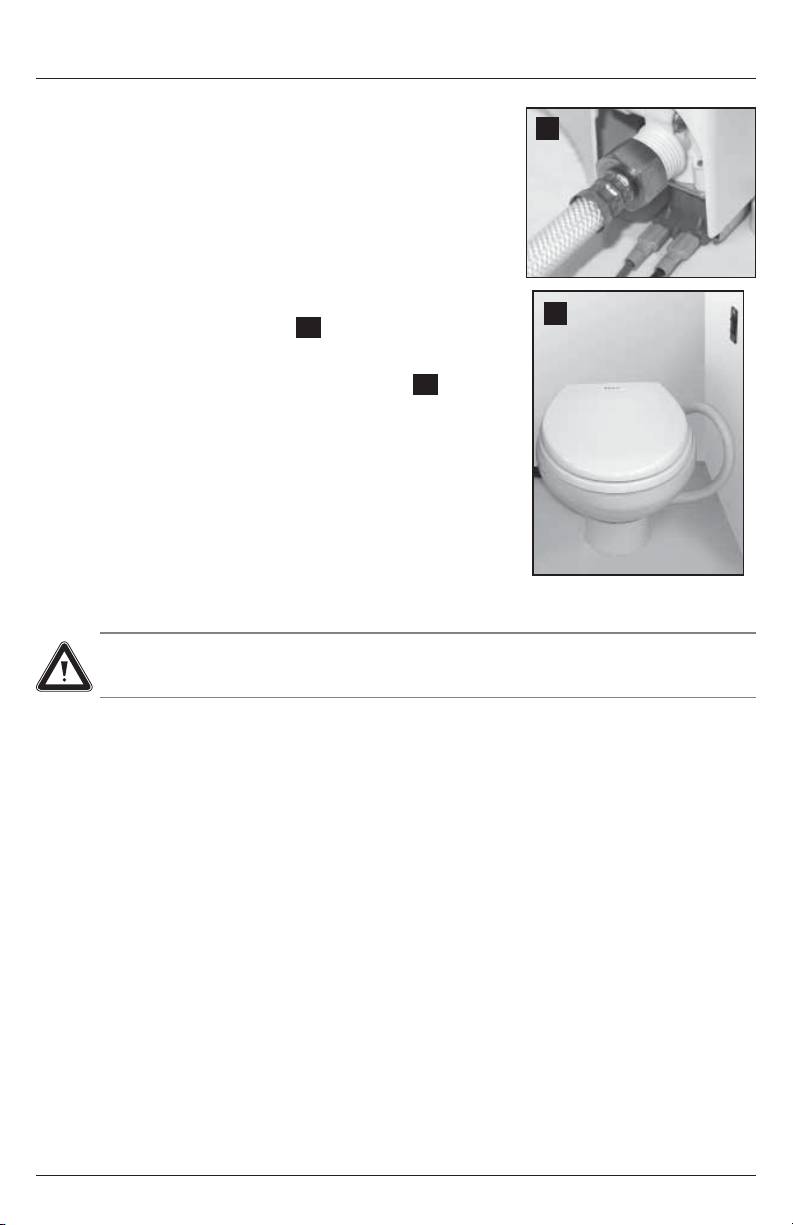

a. Längen Sie den Zuleitungsschlauch so ab, dass er nach dem

13

Anschließen nicht verknickt.

2

b. Entfernen Sie die Kunststoffabdeckung (Abb.

3) von der

Pumpe.

c. Schließen Sie den Schlauch mithilfe einer Schlauchklemme an

den geriffelten Anschluss (

12

) von Wasserventil (Modelle mit

Frischwasser-Spülung) bzw. Pumpe (Modelle mit Seewasser-

Spülung) an.

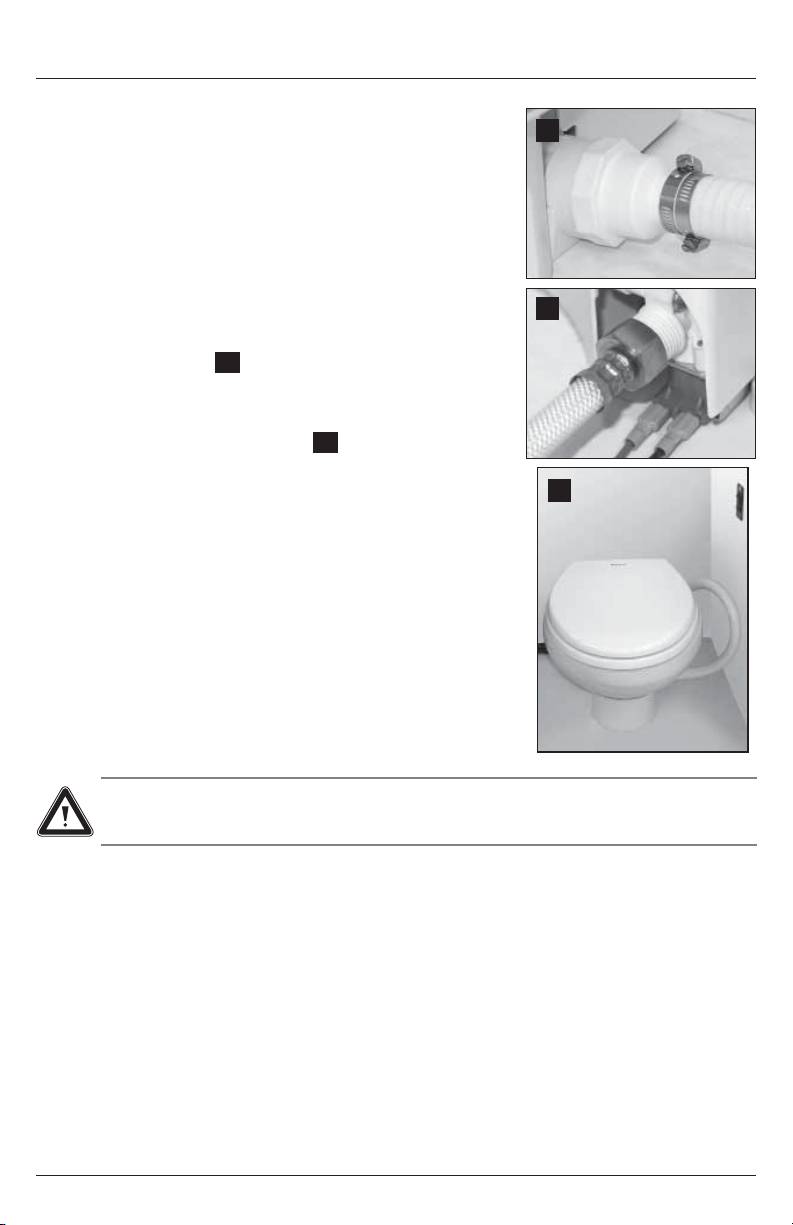

d. Verlegen Sie das lose Ende des Zulassschlauchs aufwärts

durch den Durchbruch der Kunststoffabdeckung. Lassen Sie

14

die Abdeckung der Zerhackerpumpe ab und passen Sie sie ein.

e. Schließen Sie den Wasserzuleitungsschlauch mithilfe einer

Schlauchklemme an das Rückschlagventil der Randspülung an

(

13

).

5. Planen Sie die Leitungen für Wasserzulauf, Wasserablauf und

Strom entsprechend dem korrekten Schema für Ihr Toilettensys-

tem (siehe Seiten18 – 19). Arbeiten Sie die benötigten Löcher für

die Leitungen und die Stromversorgung zu der Toilette aus.

15

6. Platzieren Sie die Toilette an ihrem endgültigen Einbauort und

schrauben Sie sie mithilfe der Sechskant-Befestigungsschrau-

ben und Unterlegscheiben an den Seiten und der Rückseite des

Sockels fest (

14

).

7. Ordnen Sie den Spülschalter so an, dass die elektrischen An-

schlüsse und Leitungen nicht nass werden können.

8. Verwenden Sie die Schalter-Schablone (separat verpackt), um die

Einbauorte der Halterung und des Durchlasses für den Schalter

zu markieren. Schneiden Sie den Durchlass aus (

15

).

Hinweis

Bitte beachten Sie das Schaltschema auf der Rückseite der Teileliste

Ihrer Toilette.

9. Verlegen Sie BEI ABGESCHALTETER STROMVERSORGUNG

das Pluskabel (Durchmesser nach ABYC-Norm) vom Schutz-

schalter bzw. der Sicherung zum Durchlass für den Schalter.*

Verlegen Sie das rote Kabel von der Zerhackerpumpe der Toilette

zum Durchlass für den Schalter. Verlegen Sie das Kabel vom

Durchlass für den Schalter zum elektrischen Wasserventil unten

an der Toilette (Modelle mit Frischwasserspülung). Verbinden Sie

die Kabel nach dem Schaltplan mit den korrekten Flachsteckhül-

sen (

15

,

17

).

10. Befestigen Sie den Spülschalter mithilfe der mitgelieferten

22

Montage

Dometic MasterFlush

Schrauben an der Wand.

16

11. Verbinden Sie die Erdungskabel von Zerhackerpumpe und elekt-

rischem Wasserventil (nur Modelle mit Frischwasserspülung) dem

Schaltschema entsprechend mit dem Erdungskabel des Bootes.

Verlegen Sie an der Toilette etwas mehr Kabel als erforderlich,

damit Sie sie für Wartungsarbeiten leicht vom Boden entfernen

können.

12. Verlegen Sie die an die entsprechenden Bootssysteme ange-

schlossenen Zu- und Ablau eitungen zur Toilette (beachten Sie

die Diagramme auf den Seiten18 – 19).

17

13. Schließen Sie alle Auslassschläuche mit zwei Schlauchklemmen

aus rostfreiem Stahl sicher an. Richten Sie die Schrauben dabei

um 180° versetzt aus (

16

). Versehen Sie die Verschraubungen

und die Schläuche mit Silikon-Schmiermittel, um die Schlauch-

verbindungen einfacher herstellen zu können. Bei Toiletten

mit Frischwasserspülung: Schließen Sie den Wasserzulauf mit

Verschraubungen mit 0,5in NPT an (

17

).

14. Bei Modellen mit Seewasserspülung: Öffnen Sie die Seeventile

für Wasserzulauf und -ablauf. Bei Modellen mit Frischwasser-

18

spülung: Öffnen Sie den Wasserzulauf. Prüfen Sie alle Verbin-

dungsstellen auf Undichtigkeiten. Schalten Sie die Stromver-

sorgung der Toilette ein, betätigen Sie den Spülschalter und

prüfen Sie das System erneut auf Undichtigkeiten. Sollten Lecks

auftreten, ziehen Sie die entsprechende Verbindung nach.

15. Bringen Sie die Kunststoffabdeckungen der Montagehalterungen

an.

* Falls das Toilettensystem mit einer Füllstandsüberwachung DTM ausgestattet

ist, siehe Abschnitt5.6.

Achtung

Betreiben Sie die Toilette nicht bei geöffneter Wasserversorgung. Die internen Bauteile könnten

beschädigt werden.

5.6 Einbau eines Toilettensystems mit Füllstandsüberwachung und Abschaltrelais

MasterFlush-Toiletten von Dometic arbeiten mit DTM-Überwachungssystemen zur Füllstandsüberwa-

chung von Dometic (separat erhältlich), die die Stromversorgung der Toilette abschalten, sobald der

Schmutzwassertank voll ist. Dadurch wird das Überfüllen des Schmutzwassertanks verhindert. Beachten

Sie das Schaltschema des Toilettensystems auf der Teileliste.

1. Verlegen Sie das Eingangs-Stromkabel vom „Tank voll“-Relais des DTM-Kontrollpanels zum Ein-

bauort des Spülschalters der Toilette.

2. Gehen Sie gemäß der Installationsanleitung für den Spülschalter vor (beginnend mit Abschnitt5.5,

Schritt10).

23

Montage

Dometic MasterFlush

6 Kundendienst

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an

die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren

Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

– eine Kopie der Rechnung mit Kaufdatum,

– einen Reklamationsgrund oder eine Fehlerbeschreibung.
