970 SERIES PORTABLE TOILETS

Parts 2

Operation 3

1

Dimensions 4

Cleaning and Storage 4

More Information 4

Warranty and Customer Service 4

Product Liability 4

2

PARTS

3

4

5

12

6

11

9

7

8

10

NO. PART NUMBER DESCRIPTION

1

860003853115288

Air pump

2

860003853115296

Seat cover and seat

3

860003853115304

Water cap

4

860003853115312

Bowl assembly

5

860003853115320

Discharge spout cap

6

860003853115338

Discharge spout assembly

7

860003853115346

Holding tank assembly (tan)

Model 972 - 2.6 gal./9.8 L

860003853115353

Holding tank assembly (gray)

8

860003853115361

Holding tank assembly (tan)

Model 976 - 5.0 gal./18.9 L

860003853115379

Holding tank assembly (gray)

9

860003853115387

Locking handle (tan)

For use with optional mounting brackets

860003853115395

Locking handle (gray)

10 860003853200056 Mounting brackets

Optional - sold separately

11 860003853200064 MSD tting (972)

Optional - sold separately

12 860003853200072 MSD tting (976)

Optional - sold separately

2

OPERATION

Prepare toilet for use

1.

CAUTION! With seat lid closed, pull

4. Pour deodorant directly into lower tank,

flush handle to open slide valve, then

then close slide valve.

push to close. This relieves air pressure

CAUTION! Never pour deodorant into

that may be created in lower holding

bowl with slide valve closed.

tank due to changes in temperature or

5. Stroke air pump about 15 times or until air

altitude.

emits through relief valve on water cap.

2. Remove water cap and ll upper tank until

CAUTION! Do not over pressurize

it reaches about 1 inch (25 mm) below

upper tank by covering relief valve.

opening. Replace cap.

Do not pressurize upper tank when

3. Pull ush handle to open slide valve.

disconnected from lower tank.

Use toilet

1.

CAUTION! BEFORE EACH USE, with

2. Pull ush handle to release waste into

seat lid closed, pull flush handle to open

lower tank.

slide valve, then push to close. This

3. Push ush button to rinse bowl. Push ush

relieves air pressure that may be created

handle to close slide valve.

in lower holding tank due to changes in

temperature or altitude.

Empty holding tank

2. Pull up on rear latch to separate upper tank

from lower tank. Carry lower tank to autho

-

1. When tank level indicator shows “full,”

rized waste disposal area (or normal toilet).

empty the lower tank.

3. Rotate discharge spout away from tank,

If toilet is installed with optional mounting

and open vent on top of holding tank.

brackets, pull locking handle from lower

Empty tank.

tank. Lift and move toilet to reach rear latch.

4. If water is available, rinse lower tank before

reassembling portable toilet.

3

970 SERIES PORTABLE TOILETS

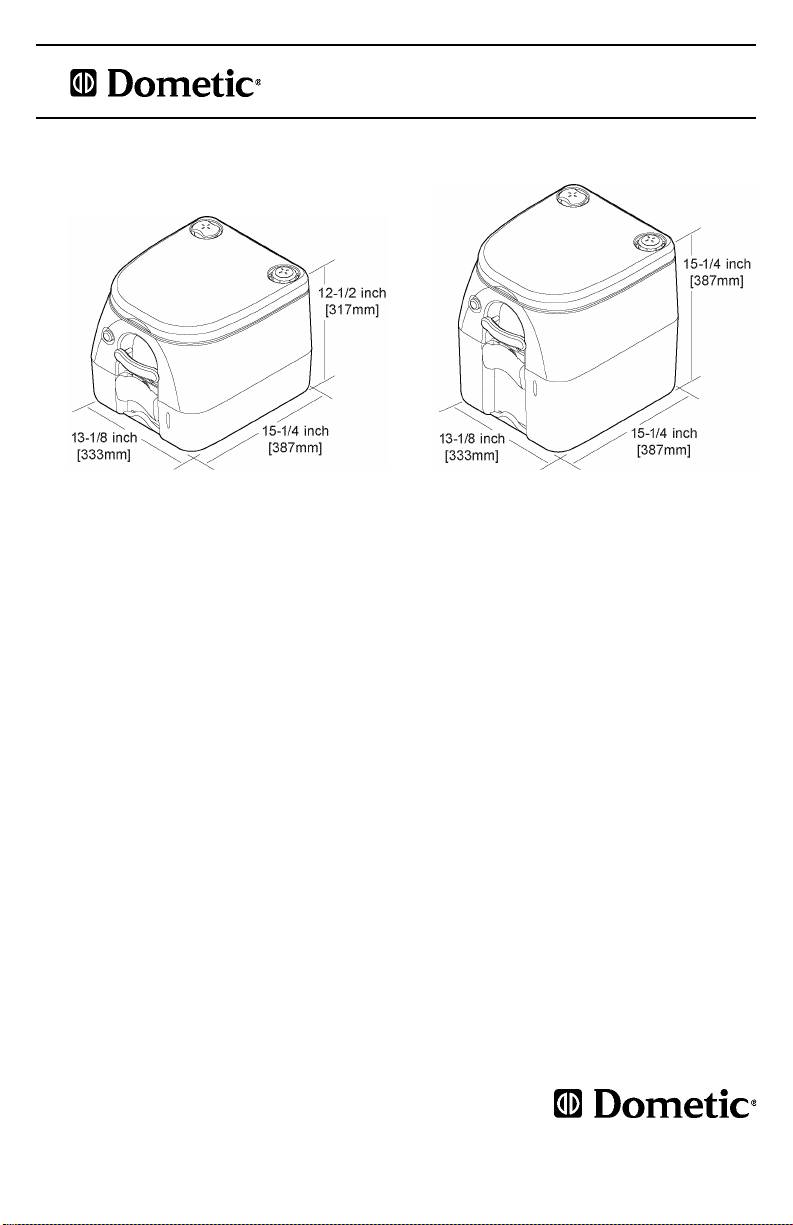

DIMENSIONS

972

976

All dimensions may vary

± 3/8 inch (10mm).

CLEANING AND STORAGE

Clean with mild cleanser that will not harm the nish. Avoid petroleum-based household cleaners.

Store the portable toilet dry and clean.

MORE INFORMATION

For more information on this toilet and other Dometic products, visit www.dometic.com.

WARRANTY AND CUSTOMER SERVICE

Warranty arrangements are in accordance with EC Directive 44/1999/CE and the normal conditions

applicable for the country concerned. For warranty or other servicing, please contact our Dometic

Service department. Any damage due to improper use is not covered by the warranty.

The warranty does not cover any modications to the appliance or the use of non-original Dometic

parts; the warranty does not apply if the installation and operating instructions are not adhered to

and no liability shall be entertained.

Parts can be ordered throughout Europe from our Dometic Service department.

PRODUCT LIABILITY

Product liability of Dometic GmbH does not include damages which may arise from: faulty

operation; improper alterations or intervention in the equipment; adverse effects from the

environment which may impact the equipment itself or the direct vicinity of the equipment or

persons in the area.

® Registered; ™ Trademark of Dometic Corporation

13128 SR 226 | PO BOX 38 | BIG PRAIRIE, OHIO 44611 USA

© Dometic Corporation

www.DometicSanitation.com
