Planet POE-152S: 5. Installation du matériel

5.2 802.3af/at Installation du système

Le Fendeur PoE PLANET permet aussi de connecter les systèmes non

conformes aux normes IEEE 802.3af / 802.3at à un système électrique

conforme à la norme IEEE 802.3af / 802.3at PSE telq qu’un Injecteur

Ethernet ou un Interrupteur Ethernet, comme cela est montré à la

suite.

Française

2-4

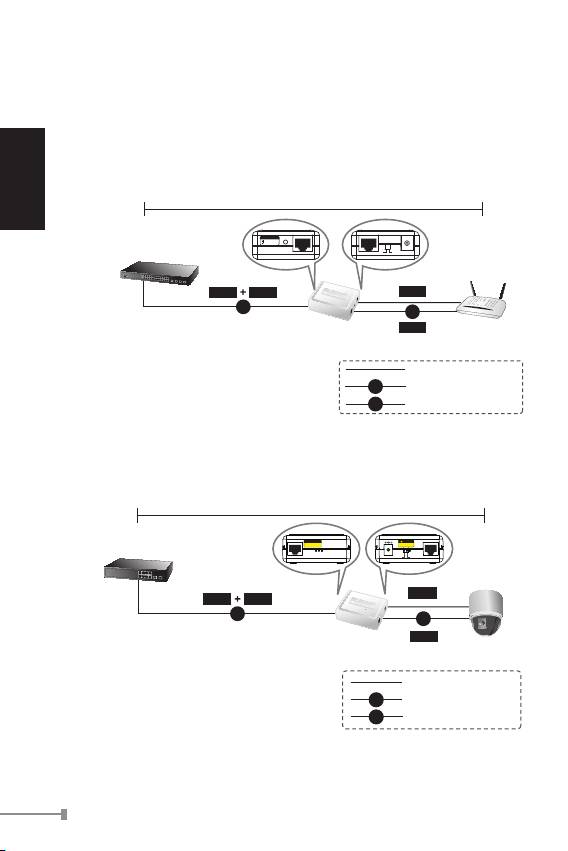

Schéma 3: Connexion à un système IEEE 802.3af

Schéma 4: Connexion à un système IEEE 802.3at

Française

2-5

Avec la norme IEEE 802.3af / 802.3at, le Fendeur

PoE PLANET peut aussi co-fonctionner avec un inter-

rupteur mi-portée IEEE 802.3af / 802.3at via les fiches

1, 2, et 3, 6.

5.3 Installation de l’Injecteur PoE et Fendeur PoE

Pour les systèmes à distance ou le matériel Ethernet, le Fendeur PoE

et l’Injecteur PoE peuvent fonctionner en paires an d’alimenter ces

systèmes en courant CC. Le tableau ci-dessous montre les modèles

d’Injecteurs PoE PLANET:

Sortie

Entrée

Vitesse de

Modèle Norme PoE

électrique CC

électrique

transfert

POE-151 IEEE 802.3af 15.4 Watts 48V CC 10/100Mbps

POE-152 IEEE 802.3af 15.4 Watts 48V CC 10/100/1000Mbps

POE-161 IEEE 802.3at / af 30 Watts 56V CC 10/100/1000Mbps

Etapes:

1. [Interrupteur et Injecteur PoE] Connectez un câble réseau UTP

standard depuis l’Interrupteur / la station de travail vers un port

“Ethernet” de l’Injecteur PoE et l’Injecteur PoE Injector sera

alimenté en courant électrique CC depuis le chargeur connecté.

2. [Injecteur PoE et Fendeur PoE]

 Connectez le long câble UTP entre le port “Ethernet+CC” de

l’Injecteur PoE du port “Ethernet+CC” (ou “ENTREE PoE”) du

Fendeur PoE.

 Les voyants DELS de l’injecteur PoE et du Fendeur PoE s’allument

en continu.

3. [Fendeur PoE]

 Connectez le câble UTP depuis le port “Ethernet” du Fendeur

PoE au port RJ-45 du système à distance.

 Ajustez la sortie électrique CC et connectez la prise CC depuis la

“SORTIE CC” du Fendeur PoE du système à distance.

Française

2-6

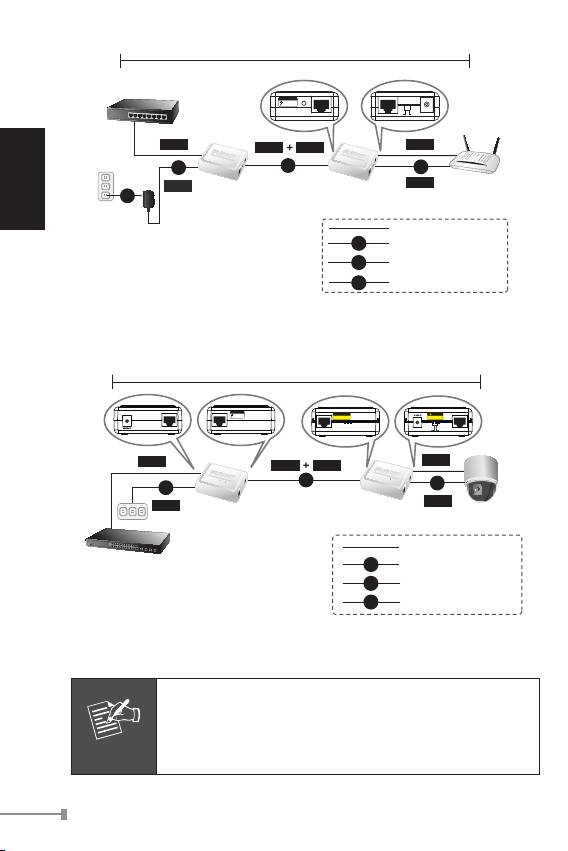

Schéma 5: Architecture de connexion via un Injecteur et un Fendeur PoE 802.3af

Schéma 6: Architecture de connexion via un Injecteur et un Fendeur PoE 802.3at

Veuillez vous assurer que la tension de sortie du

Fendeur PoE est correcte avant d’alimenter le système

à distance. Cela pourra endommager le système à

distance.
