5. Instalação do Equipamento

Esta secção descreve as características do equipamento para Divisores

PoE. Antes de ligar o Divisor PoE a qualquer dispositivo de rede, leia

cuidadosamente este capítulo.

5.1 Antes de Instalar

O Divisor PoE PLANET separa a energia de saída e fornece dois tipos

de energia DC de saída através do seu comutador DIP e a sua voltage

como apresentado abaixo:

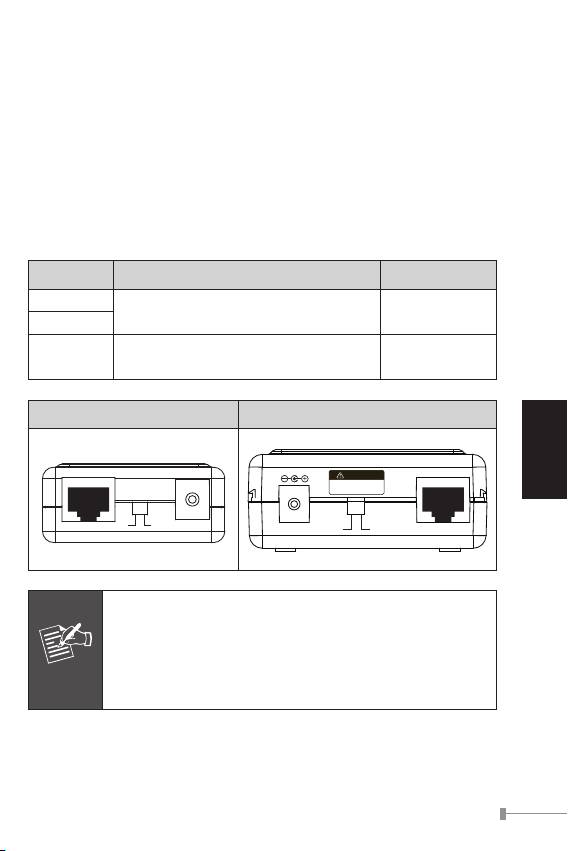

Modelo Comutador DIP para energia DC de saída Modo Padrão

POE-151S

5V DC / 2A

5V DC

POE-152S

12V DC / 1A

12V DC / 2A

POE-162S

12V DC

24V DC / 1A

Português

POE-151S / POE-152S POE-162S

5-3

O Divisor PoE PLANET e o Injector PoE PLANET (ex.

POE-151, POE-152 e o POE-161) podem ser insta-

lados aos pares. Utilize um dispositivo Injector PoE que

permite e assegura os padrões IEEE 802.3at ou IEEE

802.3af.

5.2 Instalação do Dispositivo 802.3af/at

O Divisor PoE PLANET também fornece uma alternativa de ligação

para os dispositivos que não estejam de acordo com o IEEE 802.3af

/ 802.3at para que se liguem com um dispositivo de IEEE 802.3af /

802.3at PSE como um Injector de Ethernet ou um Comutador Ethernet,

como apresentado abaixo.

Português

5-4

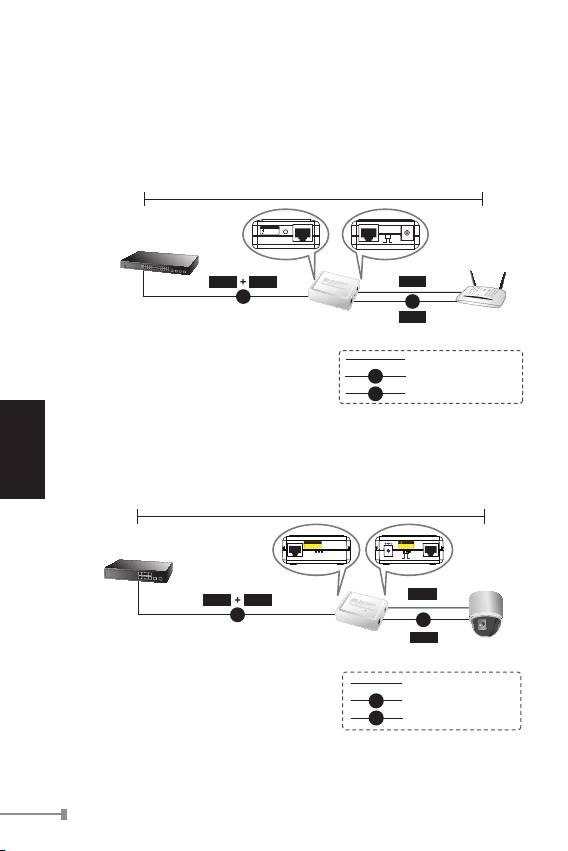

Figura 3: Ligar a um Dipositivo IEEE 802.3af

Figura 4: Ligar a um Dispositivo IEEE 802.3at

Português

5-5

De acordo com os padrões IEEE 802.3af / 802.3at; o

Divisor PoE PLANET também pode trabalhar junta-

mente com um Comutador IEEE 802.3af / 802.3at que

alimenta até 1,2, e 3, 6 ligações.

5.3 Instalação do Injector PoE e Divisor PoE

Para dispositivos remotos não PoE ou equipamento Ethernet, o Divisor

PoE e o Injector PoE podem ser ligados aos pares e fornecer

energia DC aos dispositivos, a tabela abaixo demonstra o modelo dos

Injectores PoE PLANET:

Taxa de

Modelo Padrão PoE Max. PoE Out Power In

Transferência

POE-151 IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps

POE-152 IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps

POE-161 IEEE 802.3at / af 30 Watts 56V DC 10/100/1000Mbps

Passos:

1. [Comutador e Injector PoE] Ligue um cabo de rede padrão UTP

do Comutador/estação de trabalho à entrada “Ethernet” do Injector

PoE e o Injector PoE obtém energia DC dos adaptadores de energia.

2. [Injector PoE e Divisor PoE]

 Ligue o cabo de rede UTP comprido entre a ligação

“Ethernet+DC” do Injector PoE à ligação “Ethernet+DC” (ou

“PoE IN”) ou Divisor PoE.

 Os LED PoE de ambos os Injectores e Divisores vão permanecer

ligados

3. [Divisores PoE]

 Ligue o cabo UTP na embalagem de “Ethernet” do Divisore PoE

à ligação RJ-45 do dispositivo remote.

 Ajuste a energis DC correcta e ligue a “DC OUT” do Divisor PoE

ao dispositivo remote.
