POE-162S

На корпусе расположены два разъема витой пары RJ-45, один

светодиодный индикатор, один разъем 12В / пост.тока,

двухрядный переключатель 24В / и одно гнездо под разъем

постоянного тока.

Pусский

6-3

PoE In

before change 12/24V

Disconnect "PoE In" cable

Note

IEEE 802.3at High Power PoE Splitter

CAUTION

Incorrect voltage might

cause device damage

24V 12V

PoE In

DC Out Ethernet

Рисунок 2: Обзор POE-162S

4. Светодиодная индикация

Светодиод Цвет Функция

Питание

Загорается, когда порт подключен к устройству

через

Зеленый

питающего оборудования IEEE 802.3af / at.

Ethernet Вкл

5. Установка оборудования

Этот раздел описывает особенности аппаратных средств Сплиттера

PoE. Перед подключением любого сетевого устройства к Сплиттеру

PoE, внимательно прочтите этот раздел.

5.1 Перед установкой

Сплиттер PoE PLANET разделяет питание и обеспечивает пропуск

двух различных напряжений постоянного тока через двухрядный

переключатель, напряжение и ток которых, указаны ниже:

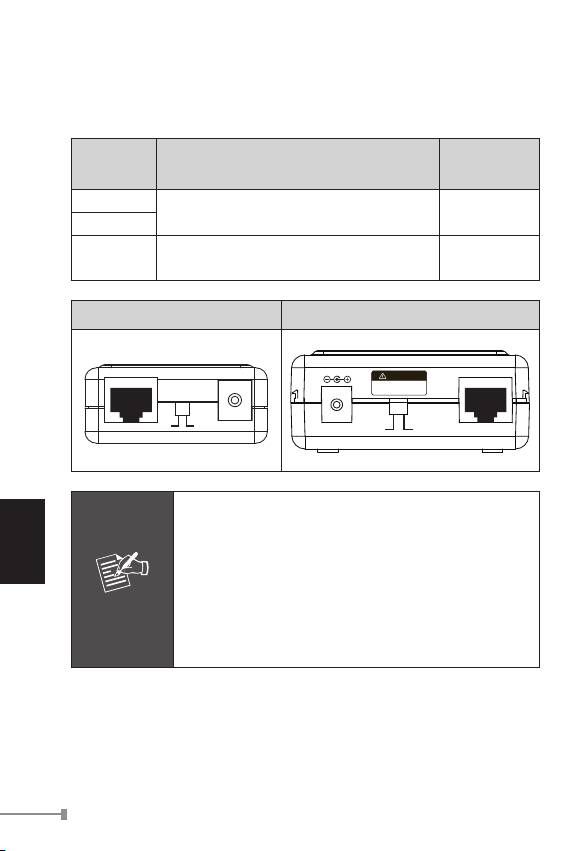

Двухрядный переключатель для

Обычный

Модель

выходного напряжения постоянного тока

режим

POE-151S

пост.тока / 2A

5V DC

POE-152S

12В пост.тока / 1A

12В пост.тока / 2A

POE-162S

12V DC

24В пост.тока / 1A

POE-151S / POE-152S POE-162S

Pусский

6-4

Ethernet+DC

Power in-use

Ready

PoE

PoE-IEEE 802.3af

IEEE 802.3af

Power over Ethernet Splitter

Ethernet

5V 12V

DC OUT

PoE In

before change 12/24V

Disconnect "PoE In" cable

Note

IEEE 802.3at High Power PoE Splitter

PoE In

CAUTION

Incorrect voltage might

cause device damage

DC Out Ethernet

24V 12V

Примечание

Сплиттер с питанием от Ethernet PLANET

и Инжектор с питанием от Ethernet PLANET

(например, POE-151, POE-152 и POE-161)

могут устанавливаться в паре. Использование

Инжекторов PoE от сторонних производителей

допускается, только если эту устройства

соответствуют стандартам IEEE 802.3at или IEEE

802.3af.

5.2 Установка устройства 802.3af/at

Инжектор с питанием от Ethernet также предоставляет возможность

подключения устройств, не поддерживающих IEEE 802.3af /

802.3at к оборудованию питания IEEE 802.3af / 802.3at, такому как

Инжектор PoE или Сплиттер PoE, как показано на картинке ниже.

Pусский

6-5

100 meters

PoE

802.3af in-line power Switch

Ethernet+DC

Ethernet

5V 12V

DC OUT

Data

Power

Data

PoE

DC

Power

Wireless AP

POE-151S

POE-152S

100Base-TX UTP

DC

Power Line (DC)

PoE

100Base-TX UTP with PoE

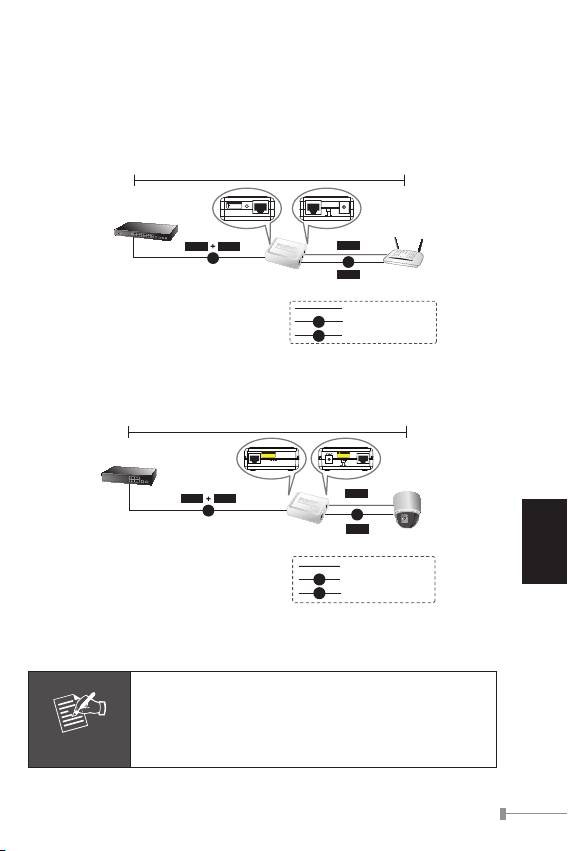

Рисунок 3: Подключение устройства IEEE 802.3af

100 meters

802.3at in-line power Switch

Data

Data

Power

PoE

DC

Power

POE-162S

PTZ Speed

Dome

1000Base-T UTP

PoE

1000Base-T UTP with PoE

DC

Power Line (DC)

Рисунок 4: Подключение устройства IEEE 802.3at

Примечание

Со стандартами IEEE 802.3af / 802.3at, Сплиттер

PoE, также может работать с концевым

коммутатором IEEE 802.3af / 802.3at, подающим

питание на контакты 1, 2 и 3, 6.

5.3 Установка Инжектора PoE и Сплиттера PoE

Для удаленных устройств PoE или оборудования Ethernet,

Инжектор PoE и Сплиттер PoE могут работать в паре, чтобы

обеспечивать питание постоянного тока для тех устройств,

которые указаны в списке Инжекторов PoE ниже:

Стандарт

Макс. вых.

Вход.

Пропускная

Модель

Питания через

питание через

питание

скорость

Ethernet

Ethernet

POE-151 IEEE 802.3af 15.4 Ватт 48В пост.тока 10/100Mbps

POE-152 IEEE 802.3af 15.4 Ватт 48В пост.тока 10/100/1000Mbps

POE-161 IEEE 802.3at / af 30 Ватт 56В пост.тока 10/100/1000Mbps

Шаги:

1. [Коммутатор и инжектор PoE] подключаются стандартным

сетевым кабелем витой парой от коммутатора/рабочей станции к

разъему «Ethernet» разъема Инжектора PoE и Инжектор PoE

получает питание постоянного тока через подключенный адаптер

питания.

2. [Инжектор PoE и Сплиттер PoE]

Подключите длинный кабель витая пара к разъему

“Ethernet+DC” на инжекторе PoE и к разъему

“Ethernet+DC” (или “PoE IN”) на сплиттере PoE.

Pусский

На обоих устройствах загорятся светодиоды питания через

Ethernet.

3. [Сплиттер PoE]

Подключите кабель витая пара идущий от разъема “Ethernet”

на сплиттере PoE к разъему RJ-45 на удаленном устройстве.

Отрегулируйте соответствующее выходное напряжение

постоянного тока и вставьте соответствующий штекер питания

от “DC OUT” на Сплиттере PoE в гнездо на удаленном

устройстве.

6-6

Pусский

6-7

Рисунок 5: Подключение через инжектор PoE и сплиттер PoE 802.3af

100 meters

56V DC

Ethernet

Ethernet+DC

PoE In

DC Out Ethernet

24V 12V

Data

Data

Data

Power

PoE

DC

AC

Power

Power

POE-162S

POE-161

PTZ Camera

1000Base-T UTP

Switch

PoE

1000Base-T UTP with PoE

AC

Power Line (AC)

DC

Power Line (DC)

Рисунок 6: Подключение через инжектор PoE и сплиттер PoE 802.3at

Примечание

Убедитесь, что выходное питание Сплиттера

PoE соответствует необходимому перед тем, как

подключать питание на устройство, в противном

случае это может повредить удаленное

устройство.
