3. Вид Продукта
Вид справа (FT-80x)
Представляет собой свернутый спаренный разъем RJ-45 (Auto-MDI/MDI-X), кабельно-оптический
соединитель (в зависимости от модели) и шесть индикаторов ЛЭД.
Fast Ethernet Bridge
10/100Base-TX to 100Base-FX
TX
RX
FX TX
100
PWR
FDX/
COL
LNK/
ACT
Рисунок 1:
FT-80x, вид справа
Вид справа (GT-80x)
Представляет собой свернутый спаренный разъем RJ-45 (Auto-MDI/MDI-X), кабельно-оптический
соединитель (в зависимости от модели) и четыре индикатора ЛЭД.
В дополнение, DIP-переключатель функции Link-Fault -Passthrough (LFP), "ON" - для включения LLCF и
детекции LLR, а также "OFF" - для выключения функции. Для получения более детальной информации,
пожалуйста, обратитесь к следующим ниже разделам.
Gigabit Ethernet Converter
10/100/1000Base-T to 1000Base-SX/LX
TX
RX
LNK
ACT
PWR 1000
LFP
OFF
ON
TP
Fiber
LNK /ACT
Рисунок 2:
GT-802/802S, вид справа
Gigabit Ethernet Converter
10/100/1000Base-T to 1000Base-SX/LX
Mini-GBIC
LNK
ACT
PWR 1000
LFP
OFF
ON
TP
Fiber
LNK /ACT
Рисунок 3:
GT-805A, вид справа
Gigabit Ethernet Converter
10/100/1000Base-T to 1000Base-LX
WDM
LNK
ACT
PWR 1000
LFP
OFF
ON
TP
Fiber
LNK /ACT
Рисунок 4:
GT-806A15/B15/A60/B60, вид справа
Вид слева (FT-80x)
Розетка постоянного тока 5V и DIP-переключатель
для выбора кабельно-оптического операционного
режима, FDX для full-duplex и HDX для half-duplex
режимов.
FX Duplex
HDX
FDX
5V DC
+
Рисунок 5:
FT-80x, вид слева
Pу сский
4-3

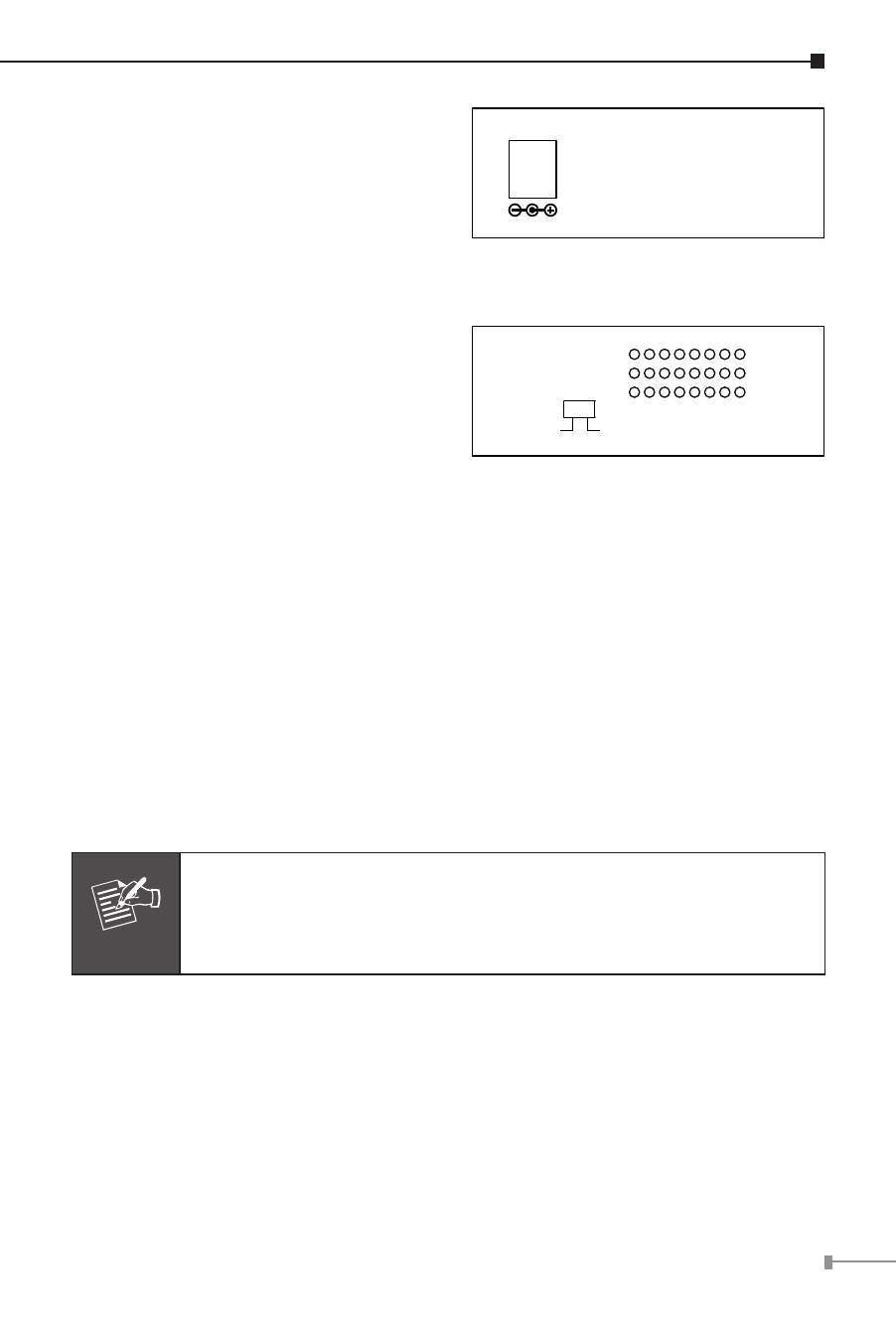

Вид слева (GT-80x)
Задняя панель медиа-конвертера Gigabit Ethernet
представляет
собой
разъем
постоянного
тока, поддерживающий входную мощность 5V
постоянного тока 2A.
5V DC
+
Рисунок 6:
GT-80x, вид слева
Вид сбоку (FT-80x)
Представляет собой DIP -переключатель для
функции Link Fault Pass Through (LFP), "ON" – для
включения LLCF и детекции LLR, а также "OFF" –
для выключения функции. Для получения более
детальной информации, пожалуйста, обратитесь к
следующим ниже разделам.
OFF
ON
LFP
Рисунок 7:
FT-80x, вид сбоку
4. Link Fault Pass Through (LFP)
Функция LFP (Link-Fault-Passthrough) включает в себя функцию оповещения об ошибках в связи (LLCF /
LLR) и DIP - переключатель на корпусе устройства. LLCF / LLR немедленно оповещает администраторов
о проблемах связи и обеспечит эффективное решение для мониторинга сети. DIP – переключатель,
расположенный на корпусе устройства, отвечает за включение и отключение функции LFP.
LLCF (Link Loss Carry Forward) означает, что, когда устройство, подключенное к конвертеру потеряло
соединение с ним, то конвертер отключает передачу информации по оптическому кабелю. Когда
включена функция LLR (Link Loss Return), передатчик оптического порта конвертера выключается, если
приемник не получает сигнала. LLR используется для определения проблем только на оптическом
порту.
Примечание
Функция LFP включена по умолчанию. Если вы компетентны в настройке сети, то,
в диагностических целях (например, для выявления повреждений), вы можете
отключить функцию и перезагрузить конвертер для вступления новых настроек в
силу. В противном случае, пожалуйста, придерживайтесь настроек по умолчанию.
5. Установка Конвертера
Для установки FT-80x / GT-80x автономно на рабочем столе или на этажерке, пожалуйста, следуйте
нижеперечисленным этапам:
Этап 1:
Выключите питание прибора/станции сети, к которой вы желаете подключиь FT-80x /
GT-80x.
Этап 2:
Подключите сетевой кабель FT-80x / GT-80xк.
TX
,
RX
должны быть спарены с обоих концов.
4-4
Этап 3:
Подключите сетевой кабель Cat. 5/5e/6 UTP 10/100Base-TX или 10/100/1000Base-T в порт
RJ-45 FT-80x / GT-80x.
Этап 4:
Подсоедините адаптер 5V постоянного тока к FT-80x / GT-80x и убедитесь в тои, что инди-
V постоянного тока к FT-80x / GT-80x и убедитесь в тои, что инди-
постоянного тока к FT-80x / GT-80x и убедитесь в тои, что инди-
FT-80x / GT-80x и убедитесь в тои, что инди-
-80x / GT-80x и убедитесь в тои, что инди-
x / GT-80x и убедитесь в тои, что инди-
/ GT-80x и убедитесь в тои, что инди-
GT-80x и убедитесь в тои, что инди-
-80x и убедитесь в тои, что инди-
x и убедитесь в тои, что инди-
и убедитесь в тои, что инди-
катор ЛЭД питания загорелся.
Этап 5:
Включите питание прибора/станции; при правильном соединении всех кабелей, идикаторы
ЛЭД связи TX и FX должны загореться.
RX
TX
FT-80X
TX
RX
10/100Base-TX
Cat.5/5e TP
Cable Network
100Base-FX
Fiber Network
Рисунок 8:
Установка FT-80x
RX
TX
GT-80X
TX
RX
10/100/1000Base-T
Cat.5/5e/6 TP
Cable Network
1000Base-SX/LX
Fiber Network
Рисунок 9:
Установка GT-80x
Примечание
1. Мы рекомендуем использование устройств серии 1000Base-SX/LX SFP PLANET
MGB-SX / MGB-LX в паре с GT-805A. При подключения SFP-передатчика,
который не поддерживается системой, GT-805A не сможет распознать данное
устройство.
2. Пожалуйста, проверьте связь SFP-передатчиков и физическое расстояние
проводки; в некоторых случаях установки, для защиты передатчиков вам может
потребоваться линейный оптический аттенюатор.
6. Поддержка Режима Duplex
Порт TP FT-80x поддерживает детекцию режима duplex через auto-negotiation (A-N). В дополнение,
порт автоматически детектирует скорость связи и режим duplex по умолчанию, а также автоматически
переходит в режим half-duplex 100 или 10Mbps с устройством, работающим в паре. Кабельный порт
поддерживает выбор DIP-переключателя для режимов Full-duplex (по умолчанию) или Half-duplex.
Порт TP FT-80x поддерживает тройную скорость 10/100/1000Base-T, Auto-negotiation. В дополнение,
порт автоматически детектирует скорость связи и режим duplex по умолчанию с устройством,
работающим в паре. Кабельный порт 1000Base-SX/LX позволяет переход в режим full duplex 1000Mbps
через Auto-Negotiation. В дополнение, пожалуйста, проверьте настройки устройства, работающего в
паре.
4-5
7. Индикация Лэд
FT-80x:
Индикатор ЛЭД
Цвет
Описание
FX LNK / ACT
Зеленый
Мигает:
при передаче или получении пакетов FX.
Горит:
при правильном соединении кабелей.
TX LNK / ACT
Зеленый
Мигает:
при передаче или получении пакетов TP.
Горит:
при правильном соединении TP.
FX FDX / COL
Зеленый
Горит:
при включении режима Full-duplex в порте FX.
Мигает:
при работе порта FX в режиме half-duplex и при получении
шока.
TX FDX / COL
Зеленый
Горит:
при включении режима Full-duplex (детекция через Auto-
Negotiation) в порте TP.
Мигает:
при получении шока портом TP.
100
Зеленый
Горит:
при работе порта TP на скорости 100Mbps.
Выключен:
когда горящий индикатор ЛЭД связи означает работу
порта TP на скорости 10Mbps.
PWR
Зеленый
Горит:
при обнаружении мощности +5V постоянного тока.
GT-80x:
Индикатор ЛЭД
Цвет
Описание
PWR
Зеленый
Горит:
при онаружении мощности +5V постоянного тока.
Fiber LNK/ACT
Зеленый
Горит:
Для обозначения успешной установки связи через кабельный
порт.
Мигает:
Для обозначения активной пересылки или получения
данных через кабельный порт.
TP LNK/ACT
Зеленый
Горит:
Для обозначения успешной установки связи через порт TP.
Мигает:
Для обозначения активной пересылки или получения
данных через данный порт.
TP 1000
Зеленый
Горит:
при работе порта на скорости 1000Mbps.
Выключен:
при работе порта на скорости 10/100Mbps.
4-6
8. Параметры Проводного Соединения
Типы проводов:
Стандарт (Длина волны)
100Base-FX (1310мм) 1000Base-SX (850мм)
1000Base-LX (1310мм)
Типы кабелей & Технические
характеристики кабелей
Multi-mode
50/125μм or 62.5/125μм
Single-mode
9/125μм
FT-80x:
Детальная информация о кабелях предоставлена ниже
Расстояние проводки:
Duplex
Соединение
Ограничения (макс.)
Свернутый спаренный
Half / Full
Узел - узел
Узел - переключатель/хаб
100 м
Конвертеры с Multi-Mode
MM Half
Узел - узел
Узел - переключатель
412 м
MM Full
Узел - узел
Узел - переключатель
2 км
Конвертеры с Single-Mode*
(FT-80xynn; x= 2, 6; y= S, A, B; nn=км)
SM Full
Узел - узел
Узел - переключатель
В зависимости от модели
GT-80x:
Проводные расстояния:
Стандарт
Кабель
Диаметр (микрон)
Пропускная способность
частоты (MHz x км)
Макс. расстояние (м)
1000Base-SX
MM
62.5
50
100
500
220
550
1000Base-LX
MM
62.5
50
5
5
550
SM
9
N/A
5000*
Примечание
Порт Single-mode (1000Base-LX port) GT-802S, GT-805A, GT-806A15/B15 и GT-806A60/
B60 соответствует 5 км LX и обеспечивает дополнительный запас, позволяющий
связь с Gigabit Ethernet (макс. 120км) с кабелем single mode на расстоянии 10 / 15
/ 60 км.
4-7
9. Технические Условия Эксплуатации Изделия
FT-80x
Модель
FT-801 FT-802 FT802S15 FT-802S35 FT-802S50
FT-806A20
FT-806B20
Кабель соединения
ST
SC
SC
SC WDM
Режим кабеля
Multi- mode
Single-mode
Максимальное расстояние
кабеля
2 км
15 км
35 км
50 км
20 км
Соединитель-агент
10/100Mbps RJ-45
Режимы агентов
Full Duplex, auto-negotiation
Скорость передачи пакетов
(64 байта)
14880pps @10Mbps; 148810pps @100Mbps
DIP-переключатель
Выкл./Вкл. функции LFP; FX Full / Half-duplex
Протоколы и стандарты:
IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX, 100Base-FX
Размеры
97 x 69 x 26 мм (Дл. x Шир. x Выс.)
Вес
0.2кг
Мощность
5V DC, 2A макс.
Излучение
FCC, CE
Температура
Эксплуатация: 0 ~ 50°C / Хранение: -40 ~ 70°C
Влажность
5% ~ 95%, без конденсации
Установка
Монтаж в стену, установка DIN-рельса, установка шасси
Примечание
1. Пожалуйста, обратите внимание не то, что устройста FT-806A20/806B20
разработаны для работы в паре. Это означает, что вы должны соединить
FT-806A20 в паре с FT-806B20. При условии, если оба конца являются FT-806A20
(или FT-806B20), или одна из вышеперечисленных моделей подключена
в любому другому устройству, данные устройства не будут работать
соответствующим образом, а кабели соединения могут быть повреждены.
2. Медиа-конвертер серии single mode FT-802xxx / FT-806xxx предоставляет
поддержку связи на длинных расстоянияй от 15 до 50 км. При использовании
кабеля single-mode на коротком расстоянии, вам может понадобиться
подключение к системе линейного оптического аттенюатора во избежание
перегрузки приемника.
3. При подключении и установки устройств Fast Ethernet, пожалуйста, обратитесь
к техническому руководству устройства.
4. Проконсультируйтесь с вашим дилером по прлдажам по вопросам установки
DIN-рельса или шасси.
4-8
GT-80x
Модель
GT-802
GT-802S
GT-805A
GT-806A15
GT-806B15
GT-806A60
GT-806B60
Кабель соединения
Кабель соединения
типа SC
SFP, тип LC
Кабель соединения SC
(WDM) LX
Режим кабеля
Multi-mode
Single
mode
В зависимости
от модуля
Single mode
Максимальное расстояние
кабеля
220м / 550м 10 км
В зависимости
от модуля
15 км
60 км
Соединитель-агент
10/100/1000Mbps RJ-45
Режимы агентов
Full Duplex, auto-negotiation
Скорость передачи пакетов
(64 байта)
14880pps @10Mbps / 148810pps @100Mbps / 1488000pps @1000Mbps
DIP-переключатель
Выкл./Вкл. функции LFP
Протоколы и стандарты:
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-SX/LX
OAM
TS-1000, IEEE 802.3ah terminal
Размер пакетов Jumbo
9K
Размеры
26 x 70 x 97мм (Выс. x Шир. x Дл.)
Мощность
5VDC, 2A макс.
Излучение
FCC CE
Температура
Хранение: -10 ~ 70°C / Эксплуатация: 0 ~ 50°C
Влажность
5% ~ 90%, без конденсации
Установка
Монтаж в стену, установка DIN-рельса, установка шасси
4-9
Примечание
1. Пожалуйста, обратите внимание не то, что устройста GT-806A15/806B15 и
GT-806A60/806B60 разработаны для работы в паре. Это означает, что вы должны
соединить GT-806A15 в паре с GT-806B15 или GT-806A60 в паре с GT-806B60.
При условии, если оба конца являются GT-806A15 или GT-806A60 и GT-806B15
или GT-806B60, или одна из вышеперечисленных моделей подключена в любому
другому устройству, данные устройства не будут работать соответствующим
образом, а кабели соединения могут быть повреждены.
2. Медиа-конвертер серии single mode GT-802S / GT-806xxx предоставляет
поддержку на длинных расстояниях от 10 до 60 км. При использовании кабеля
single-mode на коротком расстоянии, вам может понадобиться подключение
к системе линейного оптического аттенюатора во избежание перегрузки
приемника.
3. При подключении и установки устройств Gigabit Ethernet, пожалуйста,
обратитесь к техническому руководству устройства.
4. Проконсультируйтесь с вашим дилером по продажам по вопросам установки
DIN-рельса или шасси.
This page is intentionally left blank
