Italiano
MSE 1201
Istruzioni di installazione
Istruzioni per l'uso disponibili all'indirizzo www.heidenhain.it
1. Utilizzo delle presenti istruzioni
Indice
Le Istruzioni di installazione contenute nel presente documento forniscono le informazioni
Utilizzo delle presenti istruzioni ................40
necessarie per installare questo prodotto. Tali informazioni rappresentano soltanto una
Informazioni sul modello ..........................42
parte di quelle disponibili nelle Istruzioni per l'uso (ID 1066850-xx). I manuali possono
Sicurezza ...................................................42
essere scaricati all'indirizzo www.heidenhain.it.
Specifiche .................................................. 43
Le presenti istruzioni sono destinate al personale qualificato addetto all'installazione e alla
Montaggio ................................................. 44
manutenzione di HEIDENHAIN MSE 1000.
Installazione ..............................................48
Per personale qualificato si intende una persona in possesso di formazione, conoscenze
Accensione iniziale ....................................49
ed esperienze tecniche nonché di competenza nel sistema pertinente di regole che
qualifica la stessa a valutare il compito assegnatole e riconoscere i possibili rischi.
Manutenzione ...........................................50
40
Messaggi riportati nelle presenti istruzioni
I seguenti esempi mostrano come i messaggi di sicurezza, pericolo e avvertimento
generale sono riportati nelle presenti istruzioni. Leggere attentamente e comprendere
bene questi tipi di messaggi prima di proseguire al fine di prevenire lesioni a persone o
danni a cose.
Messaggi su altre avvertenze di sicurezza. Queste direttive supplementari
non indicano rischi specifici, ma forniscono informazioni atte a incrementare la
consapevolezza e l'uso di avvertenze di sicurezza specifiche.
Attenzione!
Messaggi che forniscono informazioni sulla natura della situazione di pericolo, le
possibili conseguenze se non si evita tale situazione e i metodi per prevenirla.
Avvertenza
Messaggi che forniscono informazioni principalmente riguardo situazioni che
possono comportare danni a cose, possibili conseguenze per non avere evitato
determinate situazioni o metodi per prevenirle e messaggi di avvertimento
generale.
Font utilizzati nelle presenti istruzioni
Argomenti o concetti di particolare interesse per l'operatore sono riportati in grassetto.
41
2. Informazioni sul modello
13
La presente guida si riferisce a specifiche, montaggio e installazione dei seguenti modelli:
Nome prodotto ID
MSE 1201 747501-01
Nome prodotto ID
MSE 1201 747501-02
Etichetta ID
Avvertenza
17
Verificare che le presenti Istruzioni di installazione siano valide controllando la
corrispondenza dell'indice sull'etichetta
17
con l'indice riportato all'indirizzo
www.heidenhain.it. Se queste istruzioni non sono valide, scaricare le Istruzioni
Indice analitico
di installazione applicabili all'indirizzo www.heidenhain.it.
Etichetta indice
Un indice può non essere presente su tutti i prodotti.
Simboli di sicurezza
3. Sicurezza
I seguenti simboli di sicurezza applicati in
I seguenti messaggi forniscono avvertenze sulla sicurezza per prevenire lesioni a persone
diverse posizioni sul prodotto richiamano
o danni al prodotto.
l'attenzione su importanti avvertenze di
sicurezza.
Leggere attentamente e comprendere bene le presenti istruzioni prima dell'uso
per evitare la possibilità di lesioni personali o letali.
Descrizione del simbolo
Riferimento a informazioni
6
Parti pericolose sotto tensione se si apre l'unità. Non aprire l'unità. I componenti
complementari o
interni sono esenti da manutenzione.
documentazione per
la protezione da lesioni
La protezione fornita dall'apparecchiatura può essere compromessa se non
personali o danni all'unità
utilizzata in modo appropriato. Non impiegare questo prodotto in modo diverso
Posizione "On
dall'uso previsto.
5
(alimentazione)"
Avvertenza
dell'interruttore di accensione
Conservare questo documento come riferimento in futuro per sicurezza,
Posizione "Off
5
funzionamento e gestione dell'unità. Il presente documento deve essere
(alimentazione)"
conservato in prossimità del prodotto.
dell'interruttore di accensione
42
4. Specifiche
La sofisticata interfaccia modulare MSE 1000 è indicata per l'esecuzione di misurazioni
integrate nella produzione a livelli elevati di precisione e accuratezza. Il modulo descritto
nelle presenti istruzioni è concepito soltanto per uso in interni. I componenti dell'unità
MSE 1000 devono essere installati soltanto come descritto nelle presenti istruzioni. Le
operazioni di montaggio, installazione e manutenzione devono essere eseguite soltanto
da personale qualificato.
MSE 1201
MSE 1201
ID 747501-01
ID 747501-02
Ingresso di
AC 100 V ... 240 V (±10%)
alimentazione
50 Hz ... 60 Hz (±2%)
(max 108 W)
Potenza nominale
50,4 W
Fusibile sostituibile
T 1 A / 250 V, 5 mm x 20 mm qtà 2
Trasferimento dati
Standard Ethernet, IEEE 802.3
Indirizzamento
indirizzo IP fisso o DHCP
Temperatura di lavoro
0 °C ... 45 °C
Temperatura di
-20 °C ... 70 °C
immagazzinaggio
Umidità relativa
80%
Altitudine
2000 m
Grado di protezione
IP40 IP65
Categoria di
II, apparecchiatura destinata ad essere alimentata da cavi in
sovratensione
edifici
Grado di inquinamento
2
Peso
720 g 960 g
43
19" / 483 mm
5. Montaggio
Non montare in una posizione che renda difficoltoso l'accesso all'interruttore di
accensione o al cavo di alimentazione.
Size 3 Size 2 Size 1
I moduli MSE 1000 sono concepiti per essere montati su una guida standard da 35 mm a
norma DIN EN 50022 in un quadro elettrico o su un supporto di montaggio (accessorio).
I singoli moduli sono inseriti uno nell'altro e fissati insieme con un fermo creando una
catena di moduli.
Nella sua configurazione base, l'unità MSE 1000 consiste di un modulo di alimentazione
elettrica e un modulo base. Può essere ampliato con altri moduli secondo le singole
esigenze. È possibile configurare nel complesso fino a 250 assi o canali.
Possono essere richiesti moduli di alimentazione multipli a seconda del consumo dei
moduli seguendo l'alimentazione elettrica nella catena di moduli e ogni apparecchiatura
collegata a tali moduli. Una volta raggiunta la potenza nominale massima di un modulo di
alimentazione, è necessario installare un altro modulo di alimentazione nella catena dei

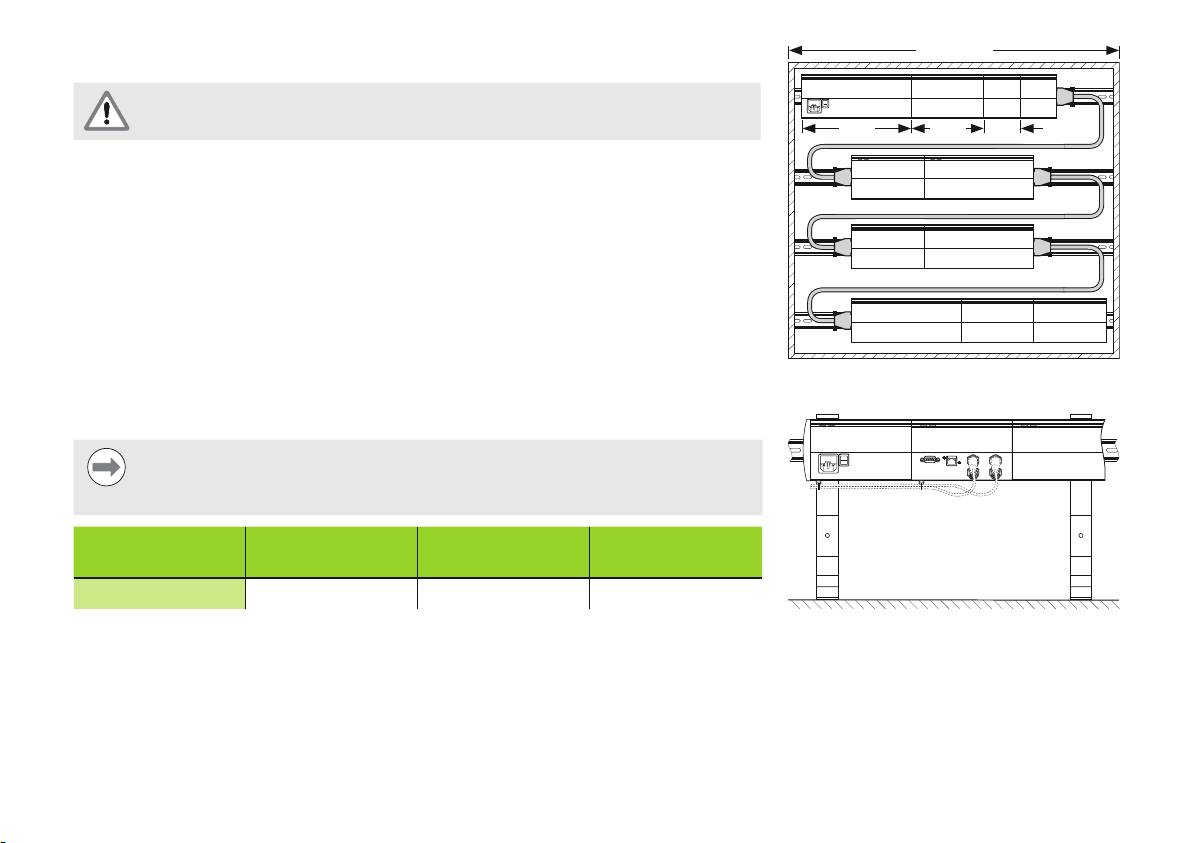

Montaggio del quadro elettrico da 19"
moduli. Consultare la sezione “Specifiche” a pagina 43 per il consumo massimo dei
moduli di alimentazione.
Avvertenza
Consultare la Scheda tecnica MSE 1000 (ID 736907-xx) per esempi di calcolo
dei consumi.
Dimensioni
Dimensione 1 Dimensione 2 Dimensione 3
modulo
Larghezza
53 mm 106 mm 159 mm
Supporto di montaggio (accessorio)
44
Montaggio di un modulo
Avvertenza
Il modulo di alimentazione deve essere sempre sistemato alla sinistra di
qualsiasi modulo che alimenta nella catena. Una volta raggiunto il consumo
nominale massimo di un modulo di alimentazione, è necessario installare un
altro modulo di alimentazione nella catena.
Per montare un modulo:
Verificare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e
Montaggio di un modulo
che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
Allineare il bordo inferiore della guida DIN al canale inferiore
16
del modulo
Applicare con cautela pressione verso l'alto, abbassando la molla della guida DIN
15
e
inserendo la guida DIN nel canale inferiore
16
del modulo
Mantenendo la pressione verso l'alto ruotare la parte superiore del modulo verso la
guida DIN fino ad allineare il canale superiore
14
del modulo sopra la guida DIN
Rilasciare con cautela la pressione verso l'alto bloccando il modulo sulla guida DIN
45
Collegamento dei moduli
Avvertenza
Questo prodotto contiene componenti che possono essere danneggiati
da scariche elettrostatiche (ESD). Osservare le precauzioni previste per
la gestione di apparecchiature sensibili a ESD e non toccare mai i pin dei
connettori se non adeguatamente messi a terra.
Attenersi alle precauzioni ESD
Per collegare i moduli:
Verificare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e
che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
Spingere il modulo destro verso sinistra affinché il fermo
7
del modulo sinistro si
incastri nella relativa apertura
12
del modulo destro
Collegamento dei moduli
Installazione delle coperture terminali
I kit delle coperture terminali destra e sinistra vengono forniti a corredo di ciascun modulo
di alimentazione per coprire le estremità aperte dei moduli.
Inserire la copertura terminale sinistra nel lato sinistro del primo modulo di
alimentazione della catena
Inserire le viti da 19 mm attraverso i fori di montaggio della copertura e nei fori
18
del
modulo
Installazione delle coperture terminali
Stringere le viti utilizzando un cacciavite a croce
Installare la copertura terminale destra sul lato destro dell'ultimo modulo della catena
utilizzando le viti da 9 mm in dotazione e seguendo le istruzioni riportate sopra
46
Installazione dell'hardware di montaggio del cavo
Il kit dell'hardware di montaggio del cavo viene fornito a corredo di ciascun modulo per
passaggio cavi. Ogni kit contiene due set di hardware di montaggio.
Inserire il dado esagonale M3 nella scanalatura di montaggio
20
sulla parte inferiore del
modulo
Inserire la vite M3 attraverso il portacavo e fissare al dado esagonale M3 utilizzando un
cacciavite a croce
Inserire il fermacavo attraverso il portacavo e fissare i cavi con il fermacavo
Sbloccaggio di un modulo
Verificare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e
che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
Premere con un cacciavite a bordo piatto nell'incastro del fermo
12
aprendolo sulla
parte superiore sinistra del modulo destro e premere sul fermo
7
del modulo sinistro
per sbloccare il modulo
Applicare con cautela pressione verso l'alto, abbassando la molla della guida DIN
15
Mantenendo la pressione verso l'alto, ruotare la parte superiore del modulo
allontanandola dalla guida DIN
Sbloccaggio di un modulo
Rilasciare con cautela la pressione verso l'alto sbloccando il modulo dalla guida DIN
47
6. Installazione
Interfacce
LED di accensione
La sicurezza di qualsiasi sistema che includa l'impiego di questo prodotto è di
1
responsabilità dell'assemblatore o dell'installatore del sistema.
LED di rete
2
Avvertenza

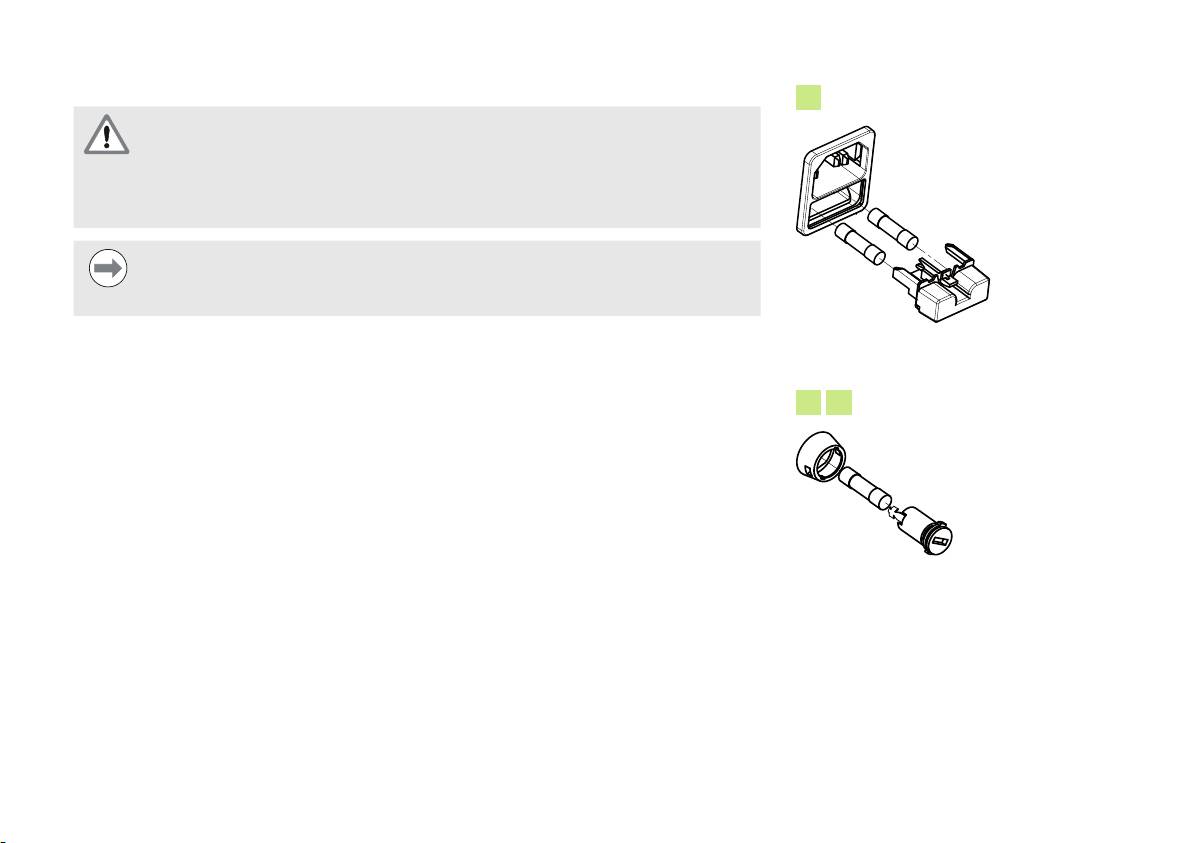

F1: portafusibili sostituibile
3
9
10
Tutti i collegamenti elettrici devono essere connessi/disconnessi solo ad
X100: connettore di rete
apparecchio spento. Pericolo di danneggiamento dei componenti interni.
4
S1: interruttore di
5
accensione
Collegamento elettrico
Connettori moduli
8
19
Attenzione! Pericolo di scosse elettriche!
Il pericolo di scosse elettriche sussiste se il prodotto non è adeguatamente
X110: connettore di rete
11
messo a terra.
Per evitare il pericolo, occorre utilizzare sempre un cavo di alimentazione
Cavo di alimentazione
tripolare (con messa a terra) e assicurare che la messa a terra sia
adeguatamente cablata con l'installazione dell'edificio.
Attenzione! Pericolo di incendio!
Sussiste il pericolo di incendio nel caso un cavo di alimentazione utilizzato non
sia conforme alle specifiche minime.
Per evitare il rischio, occorre utilizzare sempre cavi di alimentazione che siano
conformi alle specifiche minime indicate o più severe.
747501-01
747501-02
L:
tensione di linea (marrone)
N:
neutro (blu)
Terminale di messa a terra (verde/
giallo)
Connettore tripolare con messa a terra
2
Sezione min. cavo: 0,75 mm
Lunghezza max cavo: 3 m
48

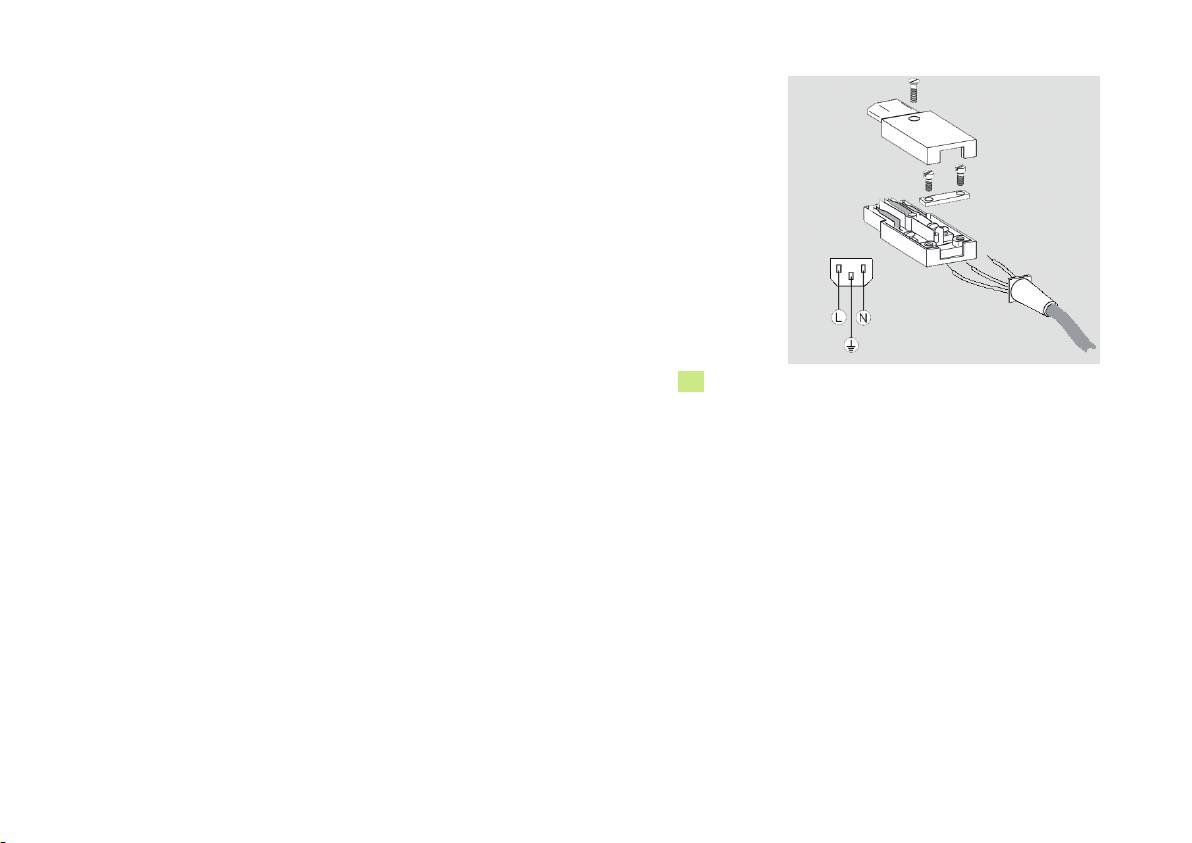

Cablaggio del connettore di rete (ID 747501-01)
L'interfaccia modulare MSE 1201 include un connettore di rete che necessita di essere
cablato a un cavo idoneo; vedere Cavo di alimentazione alla pagina precedente.
Per cablare il connettore di rete:
Verificare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica
principale
Cablare il connettore di rete secondo la figura riportata a destra
Collegamento del cavo di alimentazione
Per collegare il cavo di alimentazione (ID 747501-01):
Verificare che l'interruttore di accensione sia in posizione off
Verificare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica
principale
Inserire il terminale femmina del cavo di alimentazione nel connettore di rete
4
sulla
Cablaggio del connettore di rete
parte frontale del modulo
ID 747501-01
Per collegare il cavo di alimentazione (ID 747501-02):
Verificare che non sia presente alimentazione alla fonte
Cablare il cavo di alimentazione alla fonte
7. Accensione iniziale
Per accendere il sistema (ID 747501-01):
Premere il lato On (alimentazione) dell'interruttore di accensione per alimentare il
sistema
Per accendere il sistema (ID 747501-02):
Inserire l'alimentazione del sistema
49
8. Manutenzione
Le procedure di manutenzione descritte nelle presenti istruzioni possono essere richieste
durante l'installazione del prodotto. Per maggiori informazioni sulla manutenzione,
consultare le Istruzioni per l'uso (ID 1066850-xx).
Pulizia
Attenzione! Pericolo di scosse elettriche!
Durante la pulizia sono possibili scosse elettriche da componenti pericolosi
sotto tensione se penetra liquido nel prodotto.
Per evitare il rischio, disinserire sempre il prodotto, scollegare il cavo di
alimentazione e non utilizzare mai un panno troppo imbevuto d'acqua.
Avvertenza
Non utilizzare mai detergenti abrasivi, forti o solventi per evitare di danneggiare
il prodotto.
Per la pulizia:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della catena
Passare sulle superfici esterne un panno inumidito con acqua e detergente delicato
50
Sostituzione del fusibile
3
Attenzione! Pericolo di scosse elettriche!
Durante la sostituzione del fusibile è possibile toccare componenti pericolosi
sotto tensione.
Per evitare il rischio, spegnere sempre l'unità e scollegare il cavo di
alimentazione.
Avvertenza
Utilizzare esclusivamente fusibili sostitutivi conformi alle specifiche per evitare
di danneggiare il prodotto.
Per sostituire un fusibile (ID 747501-01):
Portafusibili
Verificare che l'interruttore di accensione sia in posizione off
ID 747501-01
Scollegare il cavo di alimentazione dalla rete
9
10
Premere sul meccanismo di ritenuta del portafusibili fino a staccarlo
Rimuovere il portafusibili e sostituire il fusibile
Reinserire il portafusibili e premere dolcemente fino a fissare in posizione il
meccanismo di ritenuta
Per sostituire un fusibile (ID 747501-02):
Verificare che il modulo non sia alimentato
Inserire un cacciavite piatto nella scanalatura sul portafusibili e ruotare in senso
antiorario per sbloccare il portafusibili
Portafusibili
Rimuovere il portafusibili e sostituire il fusibile
ID 747501-02
Reinserire il portafusibili e ruotare in senso orario con il cacciavite piatto fino a ribloccarlo
51
Оглавление
- MSE 1201
- MSE 1201 Product overview
- MSE 1201 Installationsanleitung
- MSE 1201 Installation Instructions
- MSE 1201 Guide d'installation
- MSE 1201 Istruzioni di installazione
- MSE 1201 Instrucciones de instalación
- MSE 1201 Installationsanvisning
- MSE 1201 Installatie-instructies
- MSE 1201 Instruções de Instalação
- MSE 1201 Instrukcja instalacji
- MSE 1201 Инструкция по установке
- MSE 1201 Kurulum Talimatları
- MSE1201 設置説明書
- MSE1201 安装说明
- MSE 1201 安裝說明
- MSE 1201 Dimensions and accessories
