HEIDENHAIN MSE 1000 Installation: MSE 1201 Instruções de Instalação
MSE 1201 Instruções de Instalação: HEIDENHAIN MSE 1000 Installation
Português
MSE 1201
Instruções de Instalação
Instruções de Funcionamento disponíveis no sítio www.heidenhain.de
1. Como utilizar estas instruções
Índice
As instruções de instalação contidas neste documento disponibilizam as informações
Como utilizar estas instruções .................88
necessárias para instalar este produto. Estas informações são apenas parte da informação
Informações acerca do modelo ................90
disponível nas Instruções de Funcionamento (ID 1066850-xx). As Instruções de
Segurança .................................................90
Funcionamento podem ser transferidas a partir do sítio www.heidenhain.de.
Especificações ..........................................91
Estas instruções são para utilização de pessoal qualificado para instalar e fazer a
Montagem ................................................92
manutenção do HEIDENHAIN MSE 1000.
Instalação ..................................................96
Uma pessoa qualificada é alguém cuja formação técnica, conhecimento e experiência,
Arranque inicial ..........................................97
assim como o conhecimento do respetivo sistema de regras qualificam a pessoa para
avaliar as tarefas delegadas e reconhecer possíveis perigos.
Manutenção ..............................................98
88
Mensagens apresentadas nestas instruções
Os exemplos seguintes mostram de que modo as mensagens de segurança, danos
materiais e recomendações gerais são visualizadas nestas instruções. Leia a compreenda
estes tipos de mensagens antes de prosseguir para evitar ferimentos pessoais ou danos
materiais.
Mensagens acerca de outras mensagens de segurança. Estas diretrizes
adicionais não solucionam perigos específicos, pelo contrário, disponibilizam
informações que promovem uma consciencialização e utilização de mensagens
de segurança específicas.
Aviso!
As mensagens disponibilizam informações acerca da natureza de uma situação
de perigo, as consequências de não evitar uma situação de perigo e métodos
para evitar uma situação de perigo.
Aviso
Mensagens que disponibilizam informações principalmente acerca de situações
que conduzem a danos materiais, as possíveis consequências de não evitar
as situações, ou método(s) para evitar essas situações e mensagens de
recomendações gerais.
Fontes utilizadas nestas instruções
Itens de interesse especial ou conceitos que são enfatizados para o utilizador aparecem
a negrito.
89
2. Informações acerca do modelo
13
Este guia aborda especificações, montagem e instalação para os seguintes modelos:
Nome do produto ID
MSE 1201 747501-01
Nome do produto ID
MSE 1201 747501-02
Etiqueta de ID
Nota
17
Verifique se estas Instruções de Instalação são válidas comparando o Índice
na etiqueta
17
com o Índice do produto em www.heidenhain.de Se estas
instruções não forem válidas, descarregue as Instruções de Instalação
Índice
aplicáveis em www.heidenhain.de.
O Índice Remissivo poderá não estar presente em todos os produtos.
Etiqueta índice
Símbolos de segurança
3. Segurança
Quando os símbolos de segurança a seguir
As mensagens seguintes disponibilizam informações de segurança para evitar ferimentos
surgem no produto, estão a avisá-lo para
pessoais e danos no produto:
informações de segurança importantes.
Leia e compreenda estas instruções antes de usar o equipamento de modo a
Descrição do símbolo
evitar a possibilidade de ocorrência de ferimentos pessoais ou morte.
Consulte as informações
6
ou documentação que
As peças com energia perigosas podem ficar expostas caso o equipamento
acompanham para proteger
seja aberto. Não abrir o equipamento. No interior não existem itens a efetuar
contra ferimentos pessoais
manutenção.
ou danos no equipamento
A proteção disponibilizada pelo equipamento pode ficar comprometida caso
Posição do Interruptor de
5
seja usada de outro modo que não o especificado. Não utilize este produto de
ligação na posição “On
outra forma que não o fim a que destina.
(alimentação)”
Aviso
Posição do Interruptor de
5
ligação na posição “Off
Para segurança, operação e manuseamento do equipamento, mantenha este
(alimentação)”
documento para referências futuras. Este documento deve ser mantido perto
do produto.
90
4. Especificações
O MSE 1000 é um sistema avançado para desempenhar medições de produção integrada
a altos níveis de precisão e exatidão. O módulo descrito nestas instruções foi concebido
para uso interior apenas. Os componentes do MSE 1000 deverão ser instalados apenas
como descrito nestas instruções. A montagem, instalação e manutenção deverá ser
efetuado apenas por pessoas qualificadas.
MSE 1201
MSE 1201
ID 747501-01
ID 747501-02
Entrada de energia
AC 100 V ... 240 V (±10 %)
50 Hz ... 60 Hz (±2 %)
(máx. 108 W)
Saída de potência
50,4 W
nominal
Fusível de substituição
T 1 A / 250 V, 5 mm x 20 mm Qty. 2
Transferência de dados
Ethernet padrão, IEEE 802.3
Endereçamento
Endereço de IP fixo ou DHCP
Temperatura de
0 °C ... 45 °C
funcionamento
Temperatura de
-20 °C ... 70 °C
armazenamento
Humidade relativa
80 %
Altura
2000 m
Grau de proteção
IP40 IP65
Categoria de
II, a ser fornecida a partir da instalação elétrica do local
Sobrevoltagem
Grau de poluição
2
Peso
720 g 960 g
91
19” / 483 mm

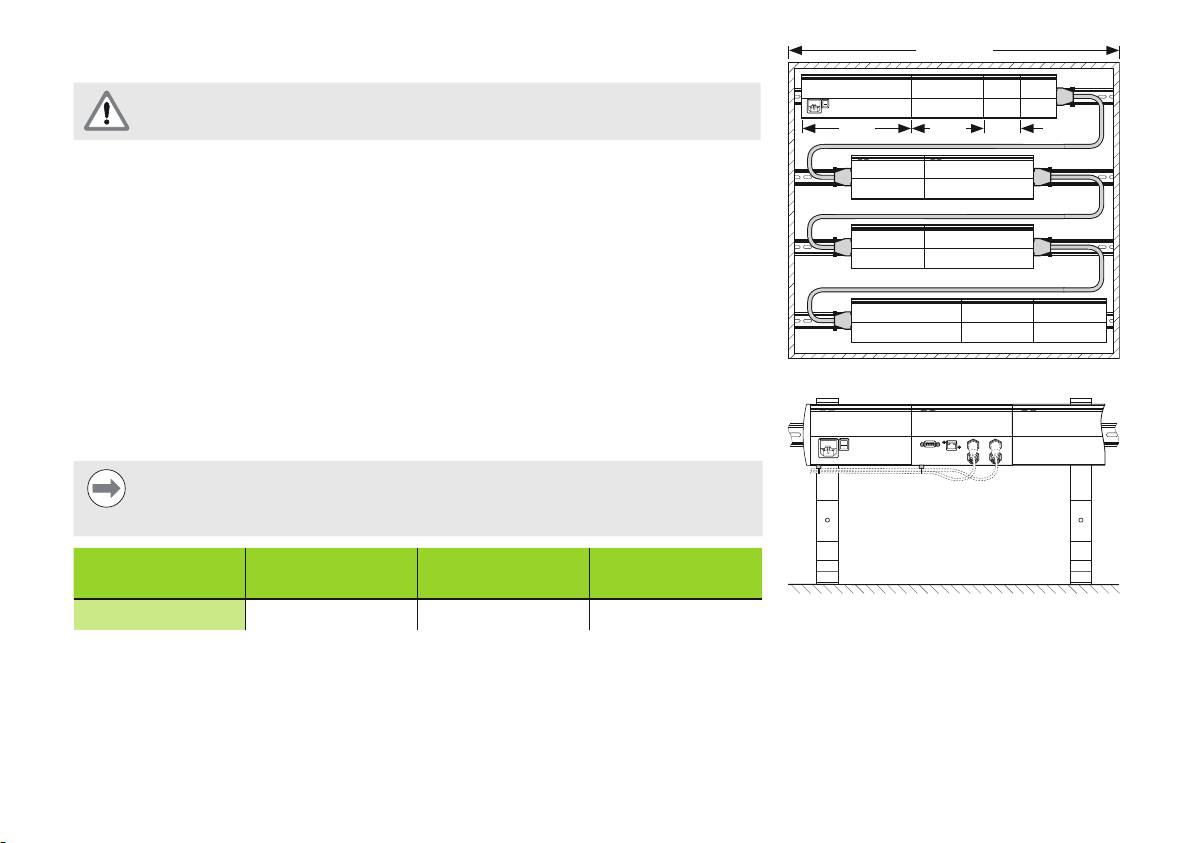

5. Montagem
Não monte numa posição que dificulte o acesso ao interruptor de ligação ou
cabo de alimentação.
Size 3 Size 2 Size 1
Os módulos do MSE 1000 foram concebidos para serem montados num carril DIN
EN 50022 padrão de 35 mm num armário elétrico ou numa estrutura de montagem
(acessório). Os módulos individuais são ligados uns aos outros e afixados juntos com um
bloqueio, criando uma cadeia de módulos.
Na sua configuração básica, o MSE 1000 consiste num módulo de fonte de alimentação
e num módulo base. Poderá ser expandido através da adição de mais módulos, caso seja
necessário. No total, podem ser configurados até 250 eixos ou canais.
Poderão ser necessários múltiplos módulos de fonte de alimentação com base no
consumo de energia dos módulos, seguindo a fonte de alimentação na cadeia de
módulos e qualquer equipamento conetado a esses módulos. Quando é atingida a
potência nominal máxima de um módulo de fonte de alimentação, é necessário instalar
montagem de cabine elétrica 19"
outro módulo de fonte de alimentação na cadeia de módulos. Consulte “Especificações“
na página 91 para mais informações sobre os níveis máximos de consumo de energia
dos módulos de fonte de alimentação.
Aviso
Consulte a Informação de Produto do MSE 1000 (ID 736907-xx) para mais
informações sobre exemplos de cálculo do consumo de energia.
Tamanhos do
Tamanho 1 Tamanho 2 Tamanho 3
módulo
Largura
53 mm 106 mm 159 mm
Estrutura de montagem (acessório)
92
Montar um módulo
Aviso
Um módulo de fonte de alimentação deve estar sempre à esquerda de
quaisquer módulos a que esteja a fornecer energia na cadeia de módulos.
Assim que for atingido o nível máximo de consumo de energia de um módulo
de fonte de alimentação, instale outro módulo de fonte de alimentação na
cadeia de módulos.
Para montar um módulo:
Montar um módulo
Verifique se todos os interruptores de ligação estão na posição off (se aplicável) e se
não há presença de energia em todos os módulos de fonte de alimentação na cadeia
de módulos
Alinhe a extremidade inferior do carril DIN com o canal inferior
16
do módulo
Aplique levemente pressão para cima, pressionando a mola do carril DIN
15
e
introduzindo o carril DIN no canal inferior
16
do módulo
Continuando a pressionar para cima, gire a parte superior do módulo na direção do carril
DIN até o canal superior
14
do módulo estar alinhado acima do carril DIN
Retire levemente a pressão para cima, prendendo o módulo no carril DIN
93
Ligar módulos
Aviso
Este produto contém componentes que podem ser danificados por descargas
eletrostáticas (ESD). Cumpra as precauções para manusear dispositivos
inteligentes ESD e nunca tocar nos pinos do conector exceto se estiver
corretamente ligado à terra.
Cumpra as precauções de
manuseamento ESD
Para ligar módulos:
Verifique se todos os interruptores de ligação estão na posição off (se aplicável) e se
não há presença de energia em todos os módulos de fonte de alimentação na cadeia
de módulos
Deslize o módulo da direita para a esquerda até o mecanismo de bloqueio
7
do
módulo da esquerda encaixar com o mecanismo de bloqueio recetor
12
do módulo da
direita.
Ligar módulos
Instalar tampas de extremidade
Os kits de tampas de extremidade da esquerda e direita são fornecidos com cada módulo
de fonte de alimentação para cobrir as extremidades abertas do módulo.
Introduza a tampa da extremidade da esquerda no lado esquerdo do primeiro módulo
de fonte de alimentação da cadeia
Introduza os parafusos de 19 mm da tampa de extremidade através dos orifícios da
estrutura da tampa e dos orifícios dos parafusos da tampa
18
no módulo
Instalar tampas de extremidade
Utilizando uma chave de fendas em estrela, aperte os parafusos
Instale a tampa de extremidade da direita no lado direito do último módulo da cadeia
utilizando os parafusos de 9 mm fornecidos e seguindo as instruções dadas a cima
94
Instalar peças de montagem de cabos
É fornecido um kit de peças de montagem de cabos com cada módulo para ligação de
cabos. Cada kit contem dois conjuntos de peças de montagem.
Introduza a porca sextavada M3 na ranhura de montagem de cabos
20
na parte inferior
do módulo
Introduza o parafuso M3 através do suporte da braçadeira e aperte a porca sextavada
M3 utilizando uma chave de fendas em estrela
Introduza a braçadeira através do suporte e aperte os cabos com a braçadeira
Soltar um módulo
Verifique se todos os interruptores de ligação estão na posição off (se aplicável) e se
não há presença de energia em todos os módulos de fonte de alimentação na cadeia
de módulos
Coloque uma chave de fendas na abertura do mecanismo de bloqueio recetor
12
na
parte superior esquerda do módulo mais à direita e pressione para baixo no mecanismo
de bloqueio
7
do módulo mais à esquerda para o soltar
Aplique levemente pressão para cima, pressionando a mola do carril DIN
15
Mantendo pressão para cima, gire a parte superior do módulo para fora do carril DIN
Soltar um módulo
Retire levemente a pressão para cima, soltando o módulo do carril DIN
95
6. Instalação
Interfaces
Luz LED de indicação de
1
A segurança de qualquer sistema que integre a utilização deste produto é da
energia
responsabilidade do montador ou instalador do sistema.
Luz LED de indicação de
2
rede
Aviso
F1: Porta fusíveis de
3
9
10
Não estabeleça nem remova nenhuma ligação enquanto a unidade estiver a
substituição
ser alimentada, caso contrário poderá provocar danos internos.
X100: Conector de
4
alimentação
S1: interruptor de ligação
5
Ligação elétrica
Aviso! Risco de choque elétrico!
Conectores de módulo
8
19
Existe o risco de choque elétrico se o produto não estiver devidamente ligado
X110: Conector de
à terra.
11
alimentação
Para evitar os perigos, use sempre um cabo de alimentação de 3-condutores
(ligação terra) e certifique-se de que a ligação terra está devidamente ligada à
Cabo elétrico
instalação do edifício.
Aviso! Risco de fogo
Existe o risco de fogo se um cabo de alimentação não cumprir as
especificações mínimas usadas.
Para evitar o perigo, use os cabos de alimentação que cumprem ou excedem
as especificações mínimas indicadas.
747501-01 747501-02
L:
Voltagem de linha (castanho)
N:
Neutro (azul)
Terminal condutor de proteção (terra)
(verde/amarelo)
3-condutor (ligação terra)
2
Secção transversal mín. de cabo: 0,75 mm
Comprimento máximo do cabo: 3 m
96
Ligar o conector de alimentação (ID 747501-01)
O MSE 1201 inclui um conector de alimentação que precisa de ser ligado a um cabo de
alimentação adequado. Consulte a secção Cabo de alimentação na página anterior.
Para ligar o conector de alimentação:
Verifique se o cabo de alimentação não está ligado à alimentação principal
Ligue o conector de alimentação de acordo com a ilustração apresentada no lado
direito.
Ligar um cabo de alimentação
Para ligar um cabo de alimentação (ID 747501-01):
Verifique se o interruptor de ligação está na posição off
Verifique se o cabo de alimentação não está ligado à alimentação principal
Insira a extremidade fêmea do cabo de alimentação no conector de alimentação
4
no painel frontal do módulo
Ligação do conector de alimentação
ID 747501-01
Para ligar um cabo de alimentação (ID 747501-02):
Verifique se não há presença energia na fonte
Ligue o cabo de alimentação à fonte
7. Arranque inicial
Para iniciar o sistema (ID 747501-01):
Prima o lado “On” (alimentação) do interruptor de ligação para iniciar o sistema
Para iniciar o sistema (ID 747501-02):
Ligue a energia para o sistema
97
8. Manutenção
Os procedimentos de manutenção descritos nas presentes instruções podem
ser necessários durante a instalação do produto. Para informação adicional sobre
manutenção, consulte as Instruções de Funcionamento (ID 1066850-xx).
Limpeza
Aviso! Risco de choque elétrico!
Durante a limpeza é possível que seja conduzida eletricidade a partir de peças
com corrente perigosas, na eventualidade de entrar líquido no equipamento.
Para evitar o perigo, desligue sempre o equipamento, desligue o cabo de
alimentação e nunca use um pano que esteja a pingar ou saturado com água.
Aviso
Nunca use produtos de limpeza abrasivos, detergentes fortes ou solventes
para evitar danos no equipamento.
Para limpar:
Verifique se não há presença de energia em todos os módulos de fonte de alimentação
da cadeia de módulos
Limpe as superfícies exteriores com um pano húmido com água e um detergente
caseiro moderado
98
Substituir um fusível
3
Aviso! Risco de choque elétrico!
Ao substituir um fusível é possível tocar peças com corrente perigosas.
Para evitar os perigos, desligue sempre o equipamento e desligue o cabo de
alimentação.
Aviso
Use apenas fusíveis de substituição que cumprem com as especificações
classificadas para evitar danos no produto.
Para substituir um fusível (ID 747501-01):
Verifique se o interruptor de ligação está na posição off
Porta fusíveis
Desligue o cabo de alimentação da fonte de alimentação
ID 747501-01
Prima a patilha do suporte do fusível até desengatar o mecanismo de retenção
9
10
Remova o suporte do fusível e substitua o fusível
Volte a introduzir o suporte do fusível e prima lentamente até que o mecanismo de
retenção fique engatado
Para substituir um fusível (ID 747501-02):
Verifique se não há presença de energia no módulo
Introduza uma chave de fendas na ranhura do porta fusíveis e gire no sentido contrário
do relógio para desengatar o porta fusíveis
Remova o suporte do fusível e substitua o fusível
Porta fusíveis
Reintroduza o porta fusíveis e gire no sentido do relógio com uma chave de fendas até
ID 747501-02
este voltar a engatar
99
Оглавление
- MSE 1201
- MSE 1201 Product overview
- MSE 1201 Installationsanleitung
- MSE 1201 Installation Instructions
- MSE 1201 Guide d'installation
- MSE 1201 Istruzioni di installazione
- MSE 1201 Instrucciones de instalación
- MSE 1201 Installationsanvisning
- MSE 1201 Installatie-instructies
- MSE 1201 Instruções de Instalação
- MSE 1201 Instrukcja instalacji
- MSE 1201 Инструкция по установке
- MSE 1201 Kurulum Talimatları
- MSE1201 設置説明書
- MSE1201 安装说明
- MSE 1201 安裝說明
- MSE 1201 Dimensions and accessories
