Español
MSE 1201
Instrucciones de instalación
Las instrucciones de funcionamiento están disponibles en www.heidenhain.de
1. Utilización de estas instrucciones
Contenido
Las instrucciones de instalación contenidas en este documento proporcionan
Utilización de estas instrucciones ............52
la información necesaria para la instalación de este producto. Dicha información
Información de modelo ............................54
únicamente es parte de la información disponible en las Instrucciones de Funcionamiento
Seguridad ..................................................54
(ID 1066850-xx). Las instrucciones de funcionamiento se pueden descargar en
Especificaciones .......................................55
www.heidenhain.de.
Montaje ..................................................... 56
Estas instrucciones están concebidas para la instalación y mantenimiento por parte de
Instalación .................................................60
personal cualificado del HEIDENHAIN MSE 1000.
Primera puesta en marcha .......................61
Una persona cualificada es una persona cuya formación técnica, conocimiento y
experiencia, así como el conocimiento de las reglas relevantes, le habilita para evaluar la
Mantenimiento .........................................62
tarea encargada y para detectar riesgos eventuales.
52
Mensajes utilizados en estas instrucciones
Los ejemplos siguientes muestran como se utilizan los mensajes de seguridad, daños
en bienes y generales en estas instrucciones. Antes de continuar, es preciso leer y
comprender estos tipos de mensajes para evitar lesiones o daños en bienes.
Mensajes sobre otros mensajes de seguridad. Estas directivas adicionales no
se refieren directamente a riesgos específicos, sino que contienen información
que fomenta la atención y el uso de los mensajes de seguridad específicos.
¡Atención!
Mensajes que proporcionan información sobre la naturaleza de una situación
peligrosa, las consecuencias en caso de no evitarla, y los métodos para evitarla.
Aviso
Mensajes que principalmente proporcionan información sobre situaciones que
pueden provocar daños en bienes, las consecuencias potenciales en caso de no
evitar estas situaciones, y mensajes de consejos generales.
Fuentes utilizadas en este manual
Elementos de interés especial o conceptos que se resaltan para el usuario se muestran
en negrita.
53
2. Información de modelo
13
Esta guía cubre las especificaciones, el montaje y la instalación de los modelos
siguientes:
Nombre de producto ID
Nombre de
ID
MSE 1201 747501-01
producto
MSE 1201 747501-02
Etiqueta ID
Aviso
17
Verifique que estas instrucciones de instalación son válidas comprobando
que el índice en la etiqueta
17
concuerda con el índice que aparece en la lista
en www.heidenhain.de. Si estas instrucciones no son válidas, descargue las
instrucciones de instalación aplicables desde www.heidenhain.de.
Indice
Un índice puede no estar presente en todos los productos.
Indice etiqueta
3. Seguridad
Símbolos de seguridad
Los mensajes siguientes proporcionan información de seguridad para evitar lesiones y
Cuando los símbolos siguientes aparecen
daños en el producto:
en el producto, éstos alertan sobre
Antes de la utilización hay que leer y comprender estas instrucciones para
informaciones importantes de seguridad.
evitar lesiones incluso mortales.
Descripción de los símbolos
Al abrir la unidad, podrían quedar accesibles piezas en tensión que representan
Véase la información adjunta
6
un peligro. No abra la unidad. En su interior no se encuentran componentes
o documentación para la
que requieren mantenimiento.
protección contra lesiones o
de prevención de daños en el
La protección proporcionada por el equipo puede resultar ineficaz si no se
producto.
utiliza de una manera predefinida. Utilice el producto únicamente para su uso
Posición "ON" (alimentación)
5
previsto.
del interruptor principal
Aviso
Posición "OFF" (alimentación)
5
Guarde este documento para referencias futuras respecto a seguridad,
del interruptor principal
funcionamiento y manejo de esta unidad. Es preciso guardar el presente
54
documento cerca del producto.
4. Especificaciones
El MSE 1000 es un sistema avanzado para realizar mediciones integradas en la producción
con un nivel muy elevado de precisión y exactitud. El módulo descrito en las presentes
instrucciones ha sido desarrollado únicamente para su utilización en interiores. Los
componentes del MSE 1000 solo se deben instalar según la descripción en las presentes
instrucciones. Solo personal cualificado debe realizar el montaje, la instalación y el
mantenimiento.
MSE 1201
MSE 1201
ID 747501-01
ID 747501-02
Alimentación
AC 100 V ... 240 V (±10 %)
50 Hz ... 60 Hz (±2 %)
(máx. 108 W)
Tensión nominal de salida:
50,4 W
Fusible sustituible
T 1 A / 250 V, 5 mm x 20 mm, Cant. 2
Transferencia de datos
Ethernet estándar, IEEE 802.3
Direccionamiento
Dirección de IP fija o DHCP
Temperatura de
0 °C ... 45 °C
funcionamiento
Temperatura de
-20 °C ... 70 °C
almacenamiento
Humedad relativa
80%
Altitud
2000 m
Grado de protección
IP40 IP65
Clase de sobretensión
II, alimentación prevista desde la red del edificio
Grado de contaminación
2
Peso
720 g 960 g
55
19” / 483 mm
5. Montaje
No monte en una posición que dificulte el acceso al interruptor principal o al
cable de alimentación.
Size 3 Size 2 Size 1
Los módulos MSE 1000 están concebidos para el montaje en un raíl estándar de 35 mm,
DIN EN 50022, en un armario eléctrico o en un soporte de montaje (accesorio). Los
distintos módulos se interconectan entre sí y se fijan entre sí con un bloqueo, creándose
una cadena de módulos.
En su configuración básica, el MSE 1000 comprende un módulo de fuente de
alimentación y un módulo base. Se puede ampliar con módulos adicionales, según se
requiera. En total, se pueden configurar un máximo de 250 ejes o canales.
Es posible que se necesiten múltiples módulos de fuente de alimentación, según cuál
sea el consumo de los módulos, en función de la fuente de alimentación de la cadena de
módulos y de los equipos conectados a dichos módulos. En el caso de alcanzar la máxima
potencia nominal de un módulo de fuente de alimentación, será necesario instalar un
Montaje de armario eléctrico de 19"
módulo de fuente de alimentación adicional en la cadena. Véase “Especificaciones” en
la página 55 para averiguar la máxima potencia nominal de los módulos de fuente de
alimentación
Aviso
Véase la información de producto del MSE 1000 (ID 736907-xx) para ejemplos
de cálculo de consumo de potencia.
Tamaños de
Tamaño 1 Tamaño 2 Tamaño 3
módulo
Ancho
53 mm 106 mm 159 mm
Soporte de montaje (accesorio)
56
Montaje de un módulo
Aviso
Es imprescindible que un módulo de fuente de alimentación se disponga
a la izquierda de los módulos que alimente en la cadena de módulos. Una
vez que se alcance la máxima potencia nominal de un módulo de fuente de
alimentación, instalar un módulo de fuente de alimentación adicional en la
cadena.
Para el montaje de un módulo:
Montaje de un módulo
Verifique que todas las fuentes de alimentación estén desconectadas (si aplica) y que
todos los módulos de fuente de alimentación de la cadena no suministren tensión.
Alinee el borde inferior del raíl DIN con el canal inferior
16
del módulo
Aplique presión con cuidado hacia arriba, soltando el muelle del raíl DIN
15
e insertando
el raíl DIN en el canal inferior
16
del módulo
Mientras se mantiene la presión hacia arriba, girar la parte superior del módulo hacia el
raíl DIN hasta que el canal superior
14
del módulo quede alineado sobre el raíl DIN.
Reduzca con cuidado la presión ejercida hacia arriba, bloqueando el módulo en el raíl
DIN
57
Módulos de conexión
Aviso
Este producto contiene componentes que pueden quedar dañados por
descargas electrostáticas (ESD). Observe las precauciones para el manejo de
aparatos sensibles a ESD y tocar los contactos de conector solo después de
asegurar una toma de tierra adecuada.
Observe la precauciones sobre el
manejo ESD
Para conectar módulos:
Verifique que todas las fuentes de alimentación estén desconectadas (si aplica) y que
todos los módulos de fuente de alimentación de la cadena no suministren tensión.
Deslice el módulo de la derecha hacia la izquierda hasta que la aleta de freno
7
del
módulo de la izquierda encaje con el receptor de la aleta de freno
12
del módulo de la
derecha
Módulos de conexión
Instalación de las tapas de los extremos
Con el módulo de fuente de alimentación se suministra un kit de tapas de los extremos
izquierdo y derecho, a fin de poder cubrir los extremos abiertos de dicho módulo.
Inserte la tapa del extremo izquierdo en el lado izquierdo del primer módulo de fuente
de alimentación de la cadena.
Pase tornillos de 19 mm a través de los orificios de montaje de la tapa del extremo y
enrósquelos en los orificios roscados de la tapa del extremo
18
del módulo
Instalación de las tapas de los extremos
Utilizando un destornillador de estrella, apriete los tornillos
Instale la tapa del extremo derecho en el lado derecho del último módulo de la cadena
mediante los tornillos de 9 mm suministrados y siguiendo las instrucciones indicadas
anteriormente
58
Instalación de hardware de montaje de cables
Para guiar los cables, junto con el módulo se suministra un kit de hardware de montaje de
cables. Dicho kit contiene dos juegos de hardware de montaje.
Inserte la tuerca hexagonal M3 en la ranura de montaje de cables
20
en la parte inferior
del módulo
Inserte el tornillo M3 a través del soporte de abrazadera de cables y fijarlo a la tuerca
hexagonal M3 con un destornillador de estrella
Inserte la abrazadera de cables a través del soporte de abrazadera de cables y sujete los
cables con dicha abrazadera

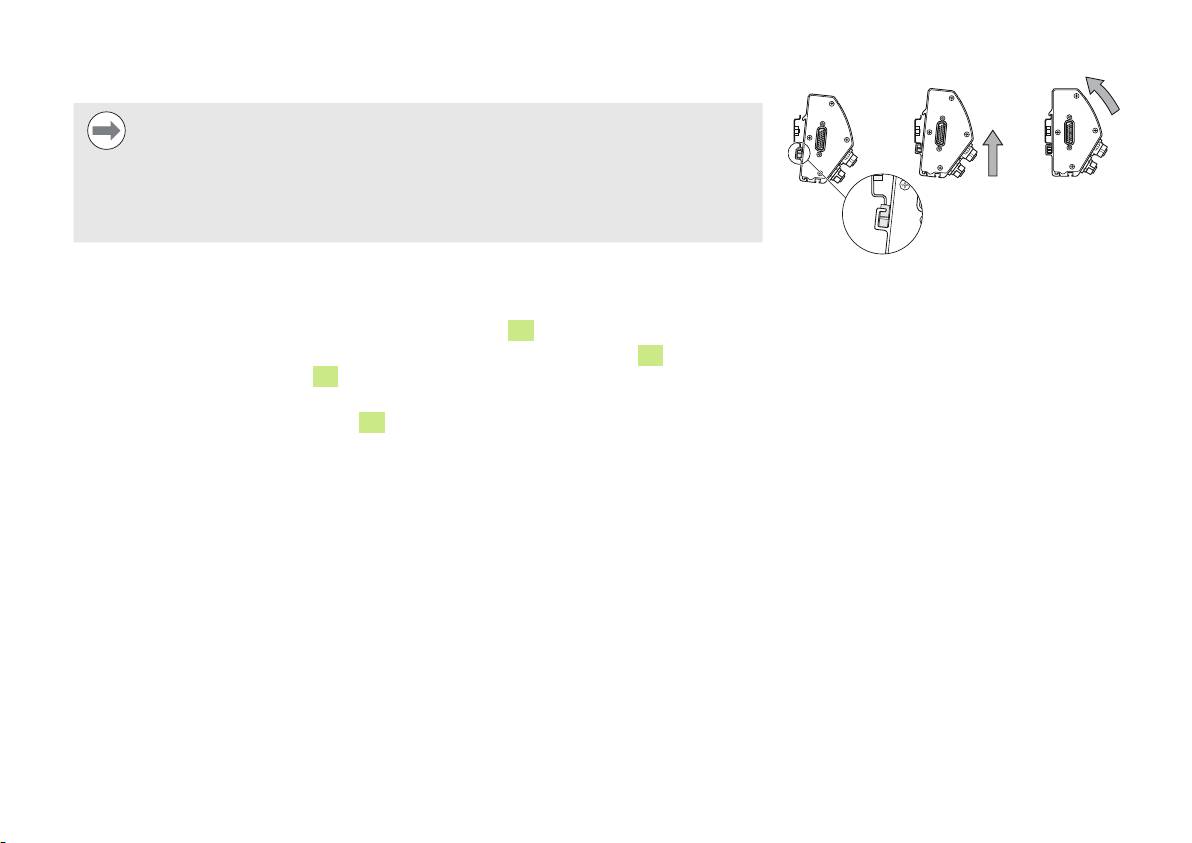

Extracción de un módulo
Verifique que todas las fuentes de alimentación estén desconectadas (si aplica) y que
todos los módulos de fuente de alimentación de la cadena no suministren tensión.
Ejerza presión con un destornillador plano en la apertura del receptor de la aleta de
freno
12
por la parte superior izquierda del módulo de la derecha y empuje hacia abajo
en la aleta de freno
7
del módulo de la izquierda para extraer el módulo.
Aplique presión con cuidado hacia arriba, soltando el muelle del raíl DIN
15
Mientras se mantiene la presión hacia arriba, gire la parte superior del módulo
separándolo del raíl DIN
Extracción de un módulo
Reduzca con cuidado la presión ejercida hacia arriba, extrayendo el módulo del raíl DIN
59
6. Instalación
Interfaces
Diodo LED indicador de
La seguridad de un sistema donde se integra este producto es responsabilidad
1
encendido
del montador o instalador del sistema.
Diodo LED indicador de red
2
Aviso
F1: Portafusibles sustituible
3
9
10
No establezca ni interrumpa ninguna conexión mientras la unidad esté
conectada a la corriente. Podrían ocasionarse daños a los componentes
X100: Conector de potencia
4
internos.
S1: Interruptor de corriente
5
Conectores de módulo
Conexión eléctrica
8
19
¡Atención! ¡Riesgo de descarga eléctrica!
X110: Conector de potencia
11
Si este equipo no dispone de una toma de tierra adecuada existe riesgo de
descargas eléctricas.

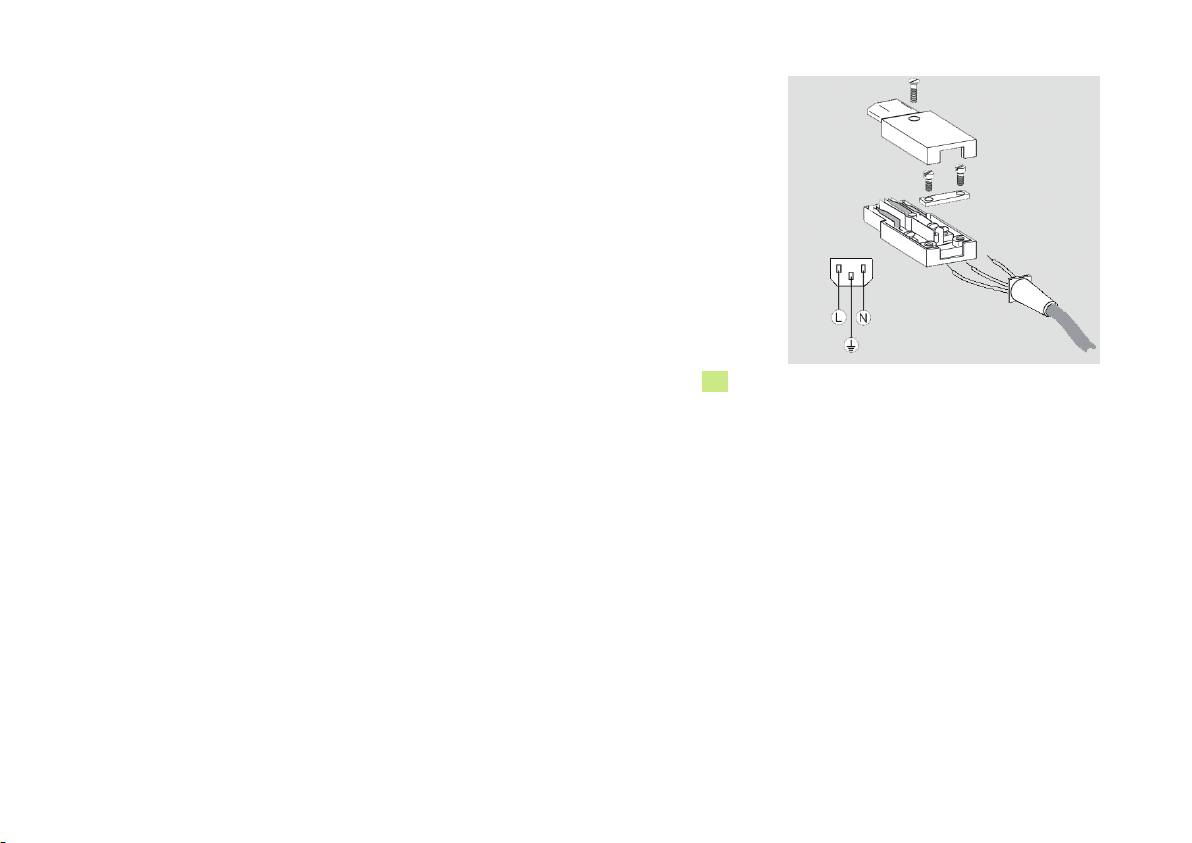

Cable de alimentación
Para evitar peligros, siempre utilice un cable de alimentación de 3 hilos (con
tierra) y asegure la buena conexión de la tierra con la instalación del edificio.
¡Atención! ¡Riesgo de incendio!
Si se utiliza un cable de alimentación que no cumpla con las especificaciones
mínimas, existe riesgo de incendio.
Para evitar peligros, utilice siempre un cable de alimentación que cumpla o
mejore las especificaciones mínimas indicadas.
747501-01 747501-02
L:
Tensión de alimentación (marrón)
N:
Neutral (azul)
Conexión de conductor de
protección (tierra) (verde/amarillo)
3-conductor (con tierra)
2
Sección mín. de cable: 0,75 mm
Longitud máx. de cable: 3 m
60
Cableado del conector de potencia (ID 747501-01)
El MSE 1201 incluye un conector de potencia que debe conectarse a un cable de
alimentación adecuado; véase Cable de alimentación en la página anterior.
Para el cableado del conector de potencia:
Compruebe que el cable de alimentación no esté enchufado a la fuente de alimentación
principal.
Conecte el conector de potencia según la ilustración de la derecha
Conexión de un cable de alimentación
Para conectar un cable de alimentación (ID 747501-01):
Verifique que el interruptor principal se encuentra en la posición Off
Compruebe que el cable de alimentación no esté enchufado a la fuente de alimentación
principal.
Inserte el terminal hembra del cable de alimentación en el conector de potencia
4
en
Conexión del acoplamiento de red
la parte frontal del módulo
ID 747501-01
Para conectar un cable de alimentación (ID 747501-02):
Compruebe que la fuente no suministre tensión
Conecte el cable de alimentación a la fuente
7. Primera puesta en marcha
Para la puesta en marcha del sistema (ID 747501-01):
Pulse el extremo ON (alimentación) del interruptor principal para la puesta en marcha
del sistema
Para la puesta en marcha del sistema (ID 747501-02):
Encienda el sistema
61
8. Mantenimiento
Los procedimientos de mantenimiento descritos en estas instrucciones pueden
ser necesarios durante la instalación del producto. Para información adicional del
mantenimiento, véanse las instrucciones de funcionamiento (ID 1066850-xx).
Limpieza
¡Atención! ¡Riesgo de descarga eléctrica!
Durante la limpieza es posible que se desvíe corriente de los componentes
bajo tensión si existe agua que penetra en el producto.
Para evitar peligros, siempre desconecte la alimentación del producto,
desenchufe el cable de alimentación y nunca utilice una trapo muy mojado o
saturado con agua.
Aviso
Nunca utilice productos abrasivos, detergentes agresivos o disolventes para
evitar daños en el producto.
Para limpiar:
Verifique que todos los módulos de fuente de alimentación de la cadena no suministren
tensión.
Frote las superficies exteriores con un trapo humedecido con agua y un detergente
suave doméstico.
62
Sustitución de un fusible
3
¡Atención! ¡Riesgo de descarga eléctrica!
Durante la sustitución de un fusible es posible el contacto con componentes
bajo tensión.
Para evitar el peligro, siempre desconecte el producto y separe el cable de
alimentación.
Aviso
Solo utilice fusibles de recambio que cumplan con las especificaciones
indicadas para evitar daños en el producto.
Para sustituir un fusible (ID 747501-01):
Portafusibles
Asegúrese de que el interruptor principal se encuentra en la posición Off
ID 747501-01
Desconecte el cable de alimentación de la fuente de alimentación.
9
10
Pulse el desbloqueo del portafusibles hasta que el mecanismo de cierre quede liberado.
Quite el portafusibles y sustituya el fusible
Vuelva a insertar el portafusibles y empújelo suavemente hacia dentro, hasta que el
mecanismo de bloqueo se enganche
Para sustituir un fusible (ID 747501-02):
Verifique que el módulo no suministre tensión
Ejerza presión con un destornillador plano en la ranura del portafusibles y gire en el
sentido contrario a las agujas del reloj para desencajar dicho portafusibles
Portafusibles
Quite el portafusibles y sustituya el fusible
ID 747501-02
Vuelva a insertar el portafusibles y gire en el sentido de las agujas del reloj con un
destornillador plano hasta que vuelva a quedar encajado.
63
Оглавление
- MSE 1201
- MSE 1201 Product overview
- MSE 1201 Installationsanleitung
- MSE 1201 Installation Instructions
- MSE 1201 Guide d'installation
- MSE 1201 Istruzioni di installazione
- MSE 1201 Instrucciones de instalación
- MSE 1201 Installationsanvisning
- MSE 1201 Installatie-instructies
- MSE 1201 Instruções de Instalação
- MSE 1201 Instrukcja instalacji
- MSE 1201 Инструкция по установке
- MSE 1201 Kurulum Talimatları
- MSE1201 設置説明書
- MSE1201 安装说明
- MSE 1201 安裝說明
- MSE 1201 Dimensions and accessories
