1. Hur denna instruktion skall användas

Innehåll

Installationsanvisningarna i detta dokument ger nödvändig information för att

Hur denna instruktion skall användas ....... 64

installera denna produkt. Denna information är ett förkortat utdrag från informationen

Modellinformation ....................................66

tillgänglig i Bruksanvisningen (ID 1066850-xx). Bruksanvisningen kan laddas ner från

Säkerhet ....................................................66

www.heidenhain.de.

Specifikationer ..........................................67

Dessa instruktioner är avsedda för personer som är kvalificerade att installera och använda

Montage....................................................68

HEIDENHAIN MSE 1000.

Installation .................................................72

Kvalificerad person är någon med teknisk utbildning, kunskap och erfarenhet, samt

Initial uppstart ...........................................73

kunskap om det relevanta systemet och regler kvalificerar personen att utvärdera den

delegerade uppgiften och upptäcka eventuella risker.

Underhåll ................................................... 74

64

Meddelanden som visas i denna instruktion

Följande exempel visar hur meddelanden som berör säkerhet, skador på utrustning och

generella råd visas i denna instruktion. Läs och förstå dessa typer av meddelanden innan

du fortsätter för att undvika personskador och skador på utrustningen.

Meddelanden om andra säkerhetsmeddelanden. Dessa tilläggsinstruktioner

pekar inte på några specifika risker, utan ger istället information för att

tydliggöra specifika säkerhetsmeddelanden.

Varning!

Meddelanden som ger information om farliga situationer, konsekvenserna

om man inte undviker en farlig situation samt metoder för att undvika en farlig

situation.

Notering

Meddelanden som primärt ger information om situationer som kan leda till att

utrustning skadas, de potentiella konsekvenserna om situationerna inte undviks

eller metoder för att undvika situationerna och generella råd.

Typsnitt som används i denna instruktion

Objekt av särskilt intresse eller begrepp som betonas för användaren visas med fet stil.

65

2. Modellinformation

13

Denna beskrivning avser specifikationer, montering och installation av följande modeller:

Produktnamn ID

MSE 1201 747501-01

Produktnamn ID

MSE 1201 747501-02

ID label

Notering

17

Verifiera att denna installationsanvisning är giltig genom att index på etiketten



17

stämmer med index som listas på www.heidenhain.de. Om dessa

instruktioner inte stämmer, ladda ner rätt installationsanvisning från

Index

www.heidenhain.de.

Det finns inte index på alla produkter.

Index etikett

3. Säkerhet

Säkerhetsymboler

Följande meddelanden ger säkerhetsinformation för att undvika personskador och skador

Där följande säkerhetssymboler

på utrustningen:

visas på produkten indikerar de viktig

säkerhetsinformation.

Läs och förstå dessa instruktioner innan användning för att undvika risken för

personskador eller dödsfall.

Symbolbeskrivning

Beakta informationen eller

6

Det finns risk för kontakt med farliga strömförande delar om enheten öppnas.

dokumentationen för att

Öppna inte enheten. Det finns inte några reparerbara komponenter inuti.

undvika personskada eller att

utrustningen förstörs

Skyddet som utrustningen ger kan sättas ur funktion om den används på ett

Nätströmbrytare “På”

felaktigt sätt. Använd inte denna produkt på något annat sätt än vad den är

5

position

avsedd för.

Nätströmbrytare “Av”

5

Notering

position

Spara denna dokumentation för framtida bruk beträffande säkerhet,

handhavande och hantering av enheten. Detta dokument måste finnas tillhands

inom räckhåll från produkten.

66

4. Specifikationer

MSE 1000 är ett avancerat system som kan utföra produktionsintegrerade mätningar

med mycket hög precision och noggrannhet. Modulen som beskrivs i denna instruktion

är enbart konstruerad för användning inomhus. MSE 1000 komponenter skall enbart

installeras i enlighet med beskrivningarna i denna instruktion. Montering, installation och

underhåll får enbart utföras av kvalificerad personal.

MSE 1201

MSE 1201

ID 747501-01

ID 747501-02

Nätanslutning

AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %)

(max. 108 W)

Märkeffekt

50.4 W

Utbytbar säkring

T 1 A / 250 V, 5 mm x 20 mm. Antal 2

Dataöverföring

Standard ethernet, IEEE 802.3

Adressering

Fast IP-adress eller DHCP

Drifttemperatur

0 °C ... 45 °C

Lagringstemperatur

-20 °C ... 70 °C

Ralativ luftfuktighet

 80 %

Altitud

 2000 m

Skyddsklass

IP40 IP65

Överspänningsklass

II, avsedd för att anslutas till byggnadens strömnät

Föroreningsgrad

2

Vikt

720 g 960 g

67

19” / 483 mm

5. Montage

Montera inte i en position som gör det svårt att komma åt strömbrytaren eller

nätsladden.

Size 3 Size 2 Size 1

MSE 1000 modulerna är designade för att monteras på en standard 35 mm,

DIN EN 50022 skena i ett elskåp eller på ett bordsstativ (tillbehör). De enskilda

modulerna är anslutna till varandra och fixeras med ett lås och skapar en modulkedja.

I grundutförandet består MSE 1000 av en strömförsörjningsmodul samt en basmodul.

Den kan den utökas med fler moduler efter behov. Sammanlagt kan upp till 250 axlar eller

kanaler konfigureras.

Multipla strömförsörjningsmoduler kan behövas beroende av strömförbrukningen av

modulerna som följer efter strömförsörjningen i modulkedjan och andra utrustningar som

ansluts till dessa moduler. När den maximala märkeffekten för en strömförsörjningsmodul

uppnås är det nödvändigt att installera ytterligare en strömförsörjningsmodul

i modulkedjan. För mer information om maximal märkströmsförbrukning för

19” elskåpsmontage

försörjningsmoduler se “Specifikationer” på sida 67

Notering

Se MSE 1000 Produktinformation (ID 736907-xx) för exempel på

strömförbrukningsberäkningar.

Modulstorlekar Storlek 1 Storlek 2 Storlek 3

Bredd

53 mm 106 mm 159 mm

Bordsstativ (tillbehör)

68

Installera en modul

Notering

En försörjningsmodul måste alltid finnas till vänster om de moduler den

försörjer i modulkedjan. När den maximala märkströmsförbrukningen för en

strömförsörjningsmodul uppnås, installera ytterligare en strömförsörjningsmodul

i modulkedjan.

Att installera en modul:

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

Montera en modul

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Justera den nedre kanten av DIN-skenan med den undre kanalen

16

på modulen

 Pressa försiktigt uppåt, så att fjädern

15

trycks in, montera därefter den nedre kanalen

i DIN-skenan

16

 Håll kvar trycket uppåt medan övre delen av modulen roteras mot DIN-skenan tills

modulens övre kanal

14

justerats övanför DIN-skenan

 Släpp försiktigt på trycket så att modulen låses till DIN-skenan

69

Ansluta moduler

Notering

Denna produkt innehåller komponenter som kan förstöras vid elektrostatisk

urladdning (ESD). Observera försiktighetsåtgärder vid hantering av ESD-

känsliga utrustningar och ta aldrig på kontaktstift utan att vara korrekt jordad.

Observera försiktighetsåtgärder vid

Att ansluta moduler:

ESD hantering

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Skjut den högra modulen åt vänster tills låshaken

7

på den vänstra modulen hakas

fast i uttaget för låshaken

12

på den högra modulen

Montera gavlarna

Vänster och höger gavelsats tillhandshålls med varje strömförsörjningsmodul för att täcka

Ansluta moduler

öppna moduländar.

 Montera den vänstra gaveln på den vänstra sidan av den första

strömförsörjningsmodulen i kedjan

 Montera 19 mm gavelskruvar genom gavelns montagehål och in till ändens skruvhål

18

på modulen

 Använd en stjärnskruvmejsel för att dra åt skruvarna

Montera gavlarna

 Montera den högra gaveln på den högra sidan på den sista modulen i kedjan genom att

använda de medföljande 9 mm skruvarna och följa instruktionen ovan

70

Montera hållare för buntband

Hållare för buntband medföljer varje modul för att kunna dra kablar. Varje sats innehåller

två set av buntbandshållare.

 Montera M3-muttern i spåret

20

under modulen

 Montera M3-skruven genom buntbandshållaren och fäst i M3-muttern genom att

använda en stjärnskruvmejsel

 För igenom buntbandet genom hållaren och fäst kablar med detta

Ta bort en modul

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Tryck in en spårskruvmejsel i öppningen för uttaget för låshaken

12

upp till vänster på

den högra modulen och tryck ner låshaken

7

på den vänstra modulen för att lossa

modulen

 Pressa försiktigt uppåt så att fjädern som ligger mot DIN-skenan trycks ihop

15

 Håll kvar trycket uppåt medan övre delen av modulen roteras bort från DIN-skenan

Ta bort en modul

 Släpp försiktigt på trycket så att modulen släpper från DIN-skenan

71

6. Installation

Gränssnitt

LED för strömindikering

Ansvaret för säkerheten i alla system där denna produkt används ligger hos den

1

som monterar eller installerar systemet.

LED för nätverk

2

Notering

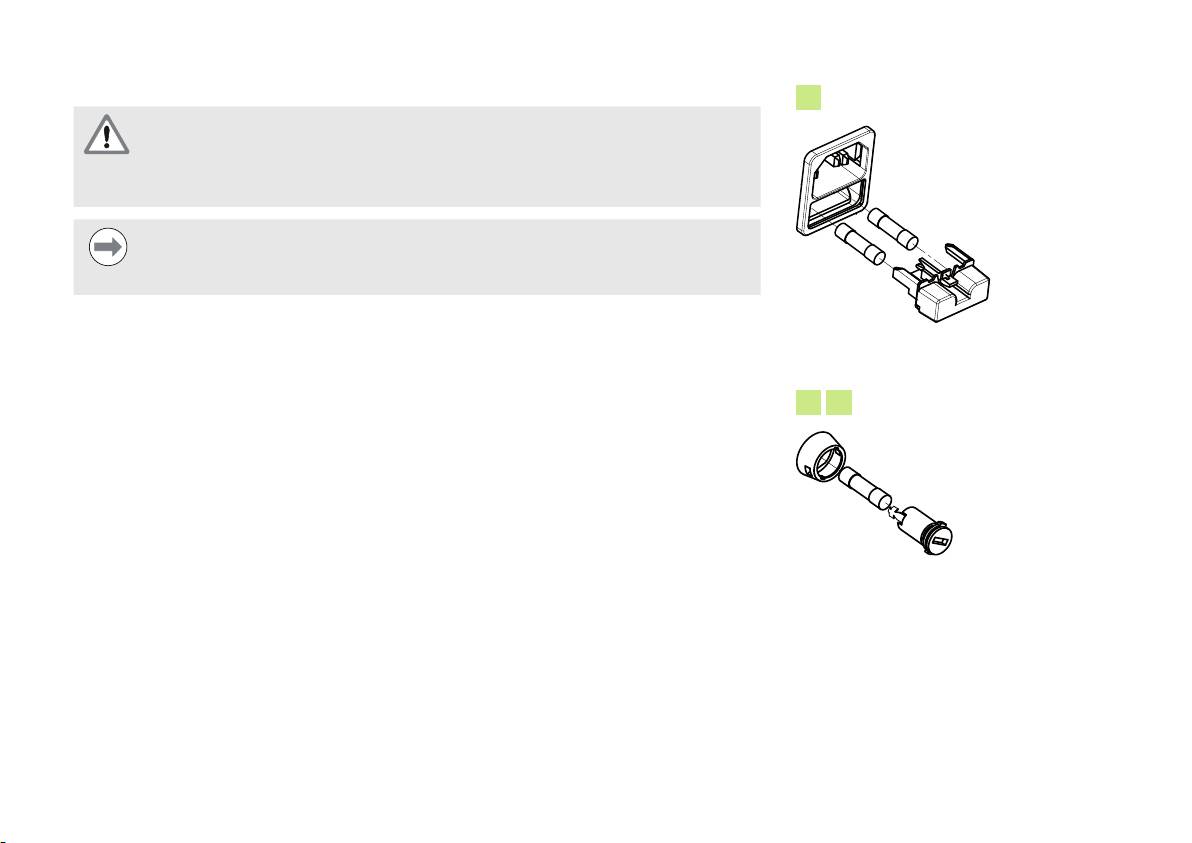

F1: Hållare för utbytbar

3

9

10

Anslut inte och ta inte bort några anslutningar när enheten är påslagen. Detta

säkring

kan resultera i skador på interna komponenter.

X100: Nätkontakt

4

S1: Strömbrytare

5

Elektrisk anslutning

Modulanslutningar

Varning! Risk för elektrisk stöt

8

19

Det finns risk för elektrisk stöt om denna produkt inte är korrekt jordad.

X110: Nätkontakt

11

För att undvika risken, använd alltid en nätkabel med tre ledare och säkerställ att

jorden är korrekt ansluten till byggnadens strömnät.

Nätkabel

Varning! Brandrisk

Brandrisk föreligger om en nätkabel som inte uppfyller minimum

specifikationerna används.

För att undvika risken, använd alltid en nätkabel som uppfyller eller överstiger

de angivna minimum specifikationerna.

747501-01 747501-02

L:

Fas (brun)

N:

Nolla (blå)

Skyddsjord (grön/gul)

Uttag med 3 ledare (jordat)

2

Min. kabelarea: 0.75 mm

Max. kabellängd: 3 m

72

Inkoppling av kontakt för matningspänning (ID 747501-01)

Till MSE 1201 medföljer en nätkontakt som behöver anslutas till en lämplig nätkabel; se

Nätkabel på föregående sida.

För att ansluta nätkabeln:

 Verifiera att nätkabeln inte är inkopplad i nätuttaget

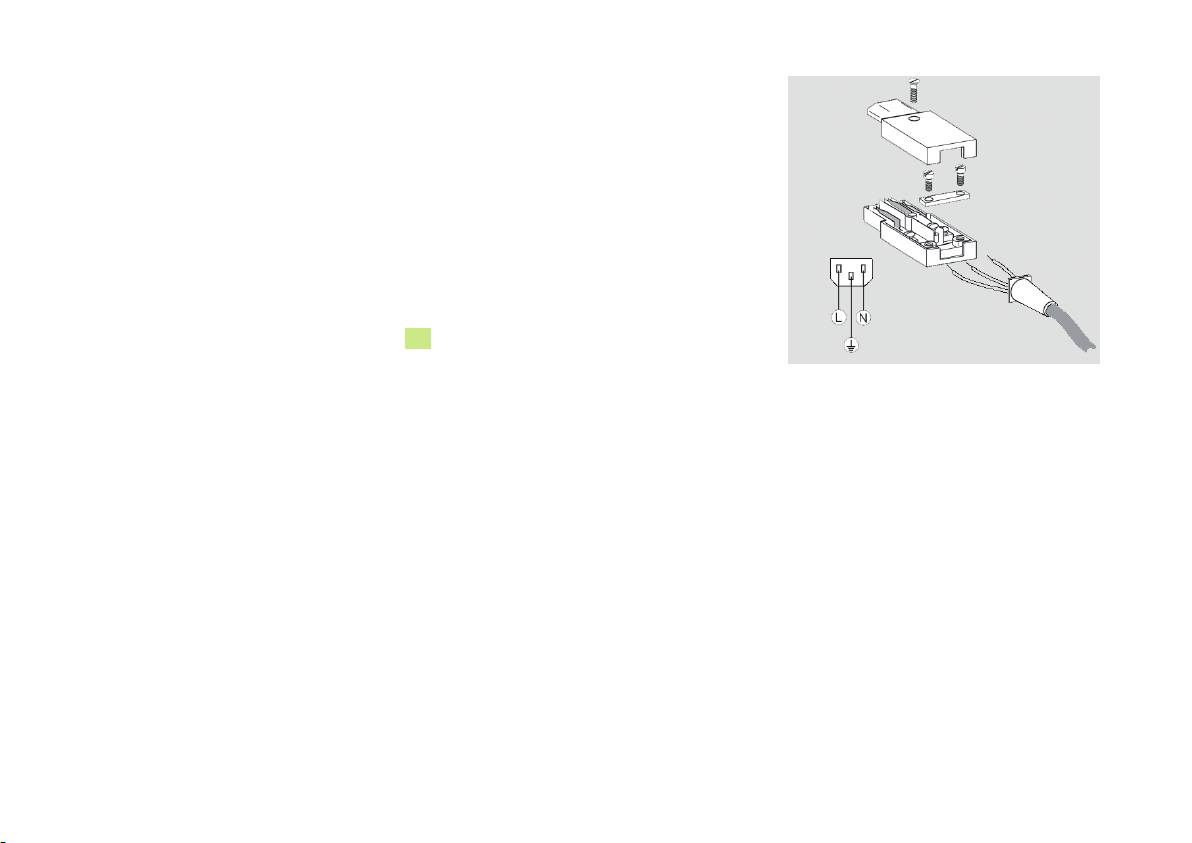

 Koppla in nätkontakten i enlighet med bilden till höger.

Ansluta en nätkabel

Ansluta en nätkabel (ID 747501-01):

 Verifiera att strömbrytaren är avstängd

 Verifiera att nätkabeln inte är inkopplad i nätuttaget

 Sätt i nätkabelns honände i nätkontakten

4

på modulens framsida

Ansluta en nätkabel (ID 747501-02):

Inkoppling av kontakt för

 Kontrollera att det inte finns någon nätspänning tillkopplad

matningspänning

 Koppla in nätkabeln till nätanslutningen

ID 747501-01

7. Initial uppstart

Starta upp systemet (ID 747501-01):

 Tryck på On-sidan av nätströmbrytaren för att starta systemet

Starta upp systemet (ID 747501-02):

 Slå på strömmen för systemet
