HEIDENHAIN MSE 1000 Installation: MSE 1201 Instrukcja instalacji
MSE 1201 Instrukcja instalacji: HEIDENHAIN MSE 1000 Installation

J.polski
MSE 1201
Instrukcja instalacji
Instrukcja obsługi patrz www.heidenhain.de
1. Korzystanie z niniejszej instrukcji
Spis treści
Niniejsza instrukcja instalacji zawiera wszystkie konieczne dla instalowania tego
Korzystanie z niniejszej instrukcji .......100
urządzenia informacje. Informacje te są jedynie wyciągiem z instrukcji obsługi
Informacje o typie urządzenia.............102
(ID 1066850-xx). Instrukcja obsługi znajduje się pod adresem www.heidenhain.de do
Bezpieczeństwo..................................102
pobrania.
Dane techniczne .................................103
Poniższa instrukcja jest przeznaczona dla personelu, autoryzowanego do instalowania
HEIDENHAIN MSE 1000, do obsługi i konserwacji.
Montaż ................................................105
Wykwalikowany pracownik jest z racji jego technicznego wykształcenia, wiedzy
Instalacja ............................................109
oraz doświadczenia jak i znajomości zasad w stanie wykonywać przekazane zadania
Pierwsze włączenie do eksploatacji ... 110
a także rozpoznawać niebezpieczne dla procesu pracy sytuacje.
Konserwacja ....................................... 111
100

Wskazówki w tej instrukcji
Wskazówki dotyczące bezpieczeństwa, wskazówki ostrzegawcze odnośnie możliwych
szkód materialnych jak i ogólne wskazówki są przedstawione w niniejszej instrukcji w
następujący sposób. Proszę zapoznać się na początek z tymi rodzajami wskazówek,
aby unikać szkód zdrowotnych albo materialnych.
Uwaga dotycząca dalszych wskazówek bezpieczeństwa. Te dodatkowe
pouczenia odnoszą się nie do określonych zagrożeń, lecz służą
uwrażliwieniu personelu i zwracają uwagę na docelowe wskazówki
bezpieczeństwa.
Ostrzeżenie!
Wskazówka, informująca o zagrożeniu, o konsekwencjach przy nieunikaniu
zagrożenia oraz o możliwości unikania pewnych zagrożeń.
Wskazówka
Ogólna wskazówka lub wskazówka, informująca głównie o ryzyku szkód
materialnych, o możliwych skutkach nieunikania pewnych sytuacji lub
możliwości uniknięcia takich sytuacji.
Przedstawienie pojęć w niniejszej instrukcji
Szczególnie ważne punkty lub pojęcia, na które użytkownik powinien zwracać
szczególną uwagę, są wydruckowane grubą czcionką.
101

2. Informacje o typie urządzenia
Niniejsza krótka instrukcja zawiera dane techniczne, jak i instrukcje montażu i
13
instalowania dla następujących typów urządzeń:
Nazwa produktu ID
Nazwa produktu ID
MSE 1201 747501-01
Etykieta typu
MSE 1201 747501-02
Wskazówka
17
Proszę sprawdzić, czy instrukcja instalacji jest ważna, porównując
przedstawiony powyżej indeks na tabliczce indeksu z tym, znajdującym
się pod adresem
17
www.heidenhain.de indeksem. Jeśli indeksy te nie
Indeks
są zgodne, to proszę pobrać właściwą instrukcję instalacji na stronie
Tabliczka indeksu
internetowej www.heidenhain.de.
Na niektórych urządzeniach brak tabliczki indeksu.
3. Bezpieczeństwo
Symbole bezpieczeństwa
Następujące wskazówki zawierają informacje dotyczące bezpieczeństwa dla unikania
Następujące symbole wskazówkowe na
szkód zdrowotnych lub materialnych:
produkcie zwracają uwagę na ważne
informacje dotyczące bezpieczeństwa.
Proszę zapoznać się najpierw z opisanymi tu instrukcjami, aby unikać
zagrożeń, które mogą doprowadzić do obrażeń bądź wypadków
Opis symboli
śmiertelnych.
Proszę uwzględnić
6
poniższe informacje lub
Przy otwarciu urządzenia mogą znajdować się w pobliżu niebezpieczne
dokumentację, dla unikania
komponenty pod napięciem. Nie otwierać urządzenia! Zawarte w urządzeniu
szkód zdrowotnych lub
elementy konstrukcyjne nie wymagają konserwacji.
materialnych.
Mechanizm zabezpieczający urządzenia może poprzez niedopuszczalne
Wyłącznik sieciowy na
5
użycie zostać naruszony. Urządzenie może być wykorzystywane tylko
"Ein/On"
zgodnie z jego przeznaczeniem.
Wyłącznik sieciowy na
5
Wskazówka
"Aus/Off"
Proszę zachować niniejszy dokument, dla uzyskiwania informacji o bezpieczeństwie,
obsłudze oraz wykorzystywania urządzenia w przyszłości. Proszę przechowywać
102
niniejszą instrukcję tak, aby znajdowała się ona w pobliżu urządzenia.

4. Dane techniczne
MSE 1000 jest modularnym urządzeniem elektronicznym wysokiej jakości, dla
precyzyjnych pomiarów koniecznych w procesie produkcyjnym. Opisywany w tej
instrukcji moduł nie są przewidziany do eksploatacji na zewnątrz. Komponenty
MSE 1000 mogą być instalowane tylko zgodnie z niniejszą instrukcją. Montaż,
instalowanie oraz konserwacja mogą być przeprowadzane tylko przez autoryzowany
personel.
MSE 1201
MSE 1201
ID 747501-01
ID 747501-02
Napięcie zasilające AC 100 V ... 240 V (±10 %)
50 Hz ... 60 Hz (±2 %)
(max. 108 W)
Moc wyjściowa 50.4 W
Wymienialny bezpiecznik T 1 A / 250 V, 5 mm x 20 mm (2 sztuki)
Przesyłanie danych Standard-Ethernet, IEEE 802.3
Adresowanie Stały IP-adres lub DHCP
Temperatura eksploatacji 0 °C ... 45 °C
Temperatura
-20 °C ... 70 °C
magazynowania
Względna wilgotność
80 %
powietrza
Wysokość 2000 m
Stopień ochrony IP 40 IP 65
Kategoria przepięcia II, zużywające energię komponenty, zasilane ze stałej
instalacji
Stopień zabrudzenia 2
Masa 720 g 960 g
103

19” / 483 mm
5. Montaż
Przy montażu zwrócić uwagę na łatwy dostęp do wyłącznika sieciowego
oraz kabla.
Size 3 Size 2 Size 1
MSE-1000-moduły mogą być zamocowywane na 35 mm standardowej szynie DIN
zgodnie z DIN EN 50022 w szae sterowniczej lub na nóżkach metalowych (osprzęt).
Pojedyńcze moduły są łączone ze sobą oraz przymocowywane ze sobą metodą
zatrzaskową, tak iż powstaje łańcuch modułów.
MSE 1000 składa się w konguracji podstawowej z modułu zasilacza i modułu
bazowego. Może także w razie zapotrzebowania zostać rozszerzone o dodatkowe
moduły. Łącznie kongurowalnych jest do 250 osi lub kanałów.
W zależności od zapotrzebowania mocy modułów, następujących po module z
zasilaczem w łańcuchu oraz wszystkich podłączonych do tych modułów urządzeń,
konieczne są ewentualnie dalsze moduły zasilania. Jeśli maksymalna nominalna moc
modułu zasilania nie jest wystarczająca, należy dołączyć dalszy moduł zasilania w
Montaż w 19-calowej szae
łańcuchu. Maksymalna nominalna moc modułów zasilania: patrz “Dane techniczne“ na
sterowniczej
stronie 103.
Wskazówka
Przykłady obliczania dla zapotrzebowania mocy znajdują się w informacji o
produkcie MSE 1000 (ID 736907-xx).
Rozmiary
Rozmiar 1 Rozmiar 2 Rozmiar 3
modułów
Szerokość 53 mm 106 mm 159 mm
Nóżki stojakowe (osprzęt)
104

Montaż modułu
Wskazówka
Moduł zasilania musi znajdować się zawsze z lewej strony od modułów,
które ma zasilać w łańcuchu. Jeśli maksymalna nominalna moc modułu
zasilania nie jest wystarczająca, należy dołączyć dalszy moduł zasilania w
łańcuchu.
Zamocowanie modułu:
Wszytkie włączniki zasilania ustawić na „off/aus“ (gdzie dostępne) oraz wyłączyć
Montaż modułu
zasilanie wszystkich modułów zasilających łańcucha
Moduł z dolnym rowkiem wpustowym
16
nasadzić na dolnej krawędzi szyny
montażowej
Szynę montażową łagodnie przycisnąć w górę, przy tym sprężynę mocującą
15
wciskać w dół aż szyna zaskoczy na dolnym rowku
16
modułu
Górę modułu przechylać do szyny montażowej aż górny rowek
14
modułu znajdzie
się na górnej krawędzi szyny montażowej, przy tym dalej łagodnie przyciskć w górę
aż górny rowek modułu zaskoczy na szynie
105

Moduły połączyć ze sobą
Wskazówka
To urządzenie zawiera komponenty, które poprzez wyładowanie
elektrostatyczne (ESD) mogą zostać uszkodzone. Proszę uwzględnić
metody zabezpieczające dla eksploatowania wrażliwych na ESD
komponentów i nigdy nie dotykać końcowek łącza bez przewidzianego
Uwzględnić środki bezpieczeństwa przy
uziemienia.
eksploatowaniu wrażliwych na ESD
komponentów
Moduły połączyć ze sobą:
Wszytkie włączniki zasilania ustawić na „off/aus“ (gdzie dostępne) oraz wyłączyć
zasilanie wszystkich modułów zasilających łańcucha
Prawy moduł przesuwać w lewo aż zapadka
7
lewego modułu znajdzie się z
zatrzaśnięciem w przewidzianym dla niej otworze szczelinowym
12
prawego
modułu
Montaż przesłon końcowych
Połączenie modułów
Wszystkie moduły zasilające są dostarczane z kompletem dla lewej i prawej przesłony
zamykającej, aby otwarte strony modułu zostały przesłonięte.
Lewą przesłonę wstawić z lewej strony pierwszego modułu zasilania łańcucha
19 mm śruby przesłony wstawić w odwierty dla zamocowania przesłony w
przewidzianych w tym celu otworach
18
na module
Sruby dokręcić śrubokrętem krzyżakowym
Prawą przesłonę wstawić z prawej strony ostatniego modułu łańcucha przy użyciu
dostarczonych wraz z urządzeniem śrub 9 mm jak to opisano powyżej
Montaż przesłon końcowych
106

Montowanie elementów mocujących dla kabli
Wszystkie moduły są dostarczane z zestawem dla przeprowadzenia kabli. Każdy taki
zestaw zawiera dwa komplety elementów mocujących.
Nakrętkę sześciokątną M3 włożyć w kanale kabla
20
w dolnej części modułu
Srubę M3 wstawić przez uchwyt dla opaski zaciskowej kabla i śrubokrętem
krzyżakowym dokręcić z nakrętką M3
Przełożyć opaskę zaciskową przez uchwyt i zamocować kabel opaską
Demontaż modułu
Wszytkie włączniki zasilania ustawić na „off/aus“ (gdzie dostępne) oraz wyłączyć
zasilanie wszystkich modułów zasilających łańcucha
Płaski śrubokręt włożyć do otworu szczelinowego
12
, który znajduje się u góry z
lewej strony na prawym module i w którym znajduje się zapadka, następnie wcisnąć
zapadkę
7
lewego modułu, aby mógł on zostać wymontowany
Łagodnie przycisnąć w górę i przy sprężynę mocującą
15
nacisnąć w dół
Pod nieznacznym naciskiem w górę wychylić górną stronę modułu z szyny
mocującej
Demontaż modułu
Następnie nacisk w górę powoli zwolnić i moduł wyjąć z szyny mocującej
107

6. Instalacja
Interfejsy
Odpowiedzialność za bezpieczeństwo systemu, w którym używane jest to
LED statusu zasilania
1
urządzenie, nosi monter lub instalujący ten system.
energią elektryczną
LED statusu dla sieci
2
Wskazówka
F1: oprawka dla wymienial-
Dokonywanie połączeń i rozłączeń wtykowych tylko przy wyłączonym
3
9
10
nego bezpiecznika
urządzeniu! Wewnętrzne elementy konstrukcji mogą w przeciwnym razie
zostać uszkodzone.
X100: złącze sieciowe
4
S1: przełącznik sieci
5
Podłączenie do instalacji elektrycznej
Porty modułu
8
19
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
W przypadku niewłaściwego uziemienia urządzenia istnieje zagrożenie
X110: złącze sieciowe
11
porażenia prądem.
Proszę używać dla unikania tego niebezpieczeństwa zawsze
Kabel sieciowy
3-biegunowego kabla sieciowego oraz upewnić się, iż uziemienie w
budynku jest właściwie wykonane.
Ostrzeżenie! Niebezpieczeństwo pożaru!
Jeśli używany kabel sieciowy nie spełnia minimalnych wymogów
eksploatacyjnych, istnieje zagrożenie pożarem.
Proszę używać dla uniknięcia tego zagrożenia zawsze kabla sieciowego,
spełniającego minimalne wymogi lub je przewyższającego.
747501-01 747501-02
L: Przewód zewnętrzny (brązowy)
N: Przewód neutralny (niebieski)
Złącze przewodu ochronnego
(zielony/żółty)
3-biegunowy (uziemiony)
2
Minimalny przekrój: 0,75 mm
Max. długość kabla: 3 m
108

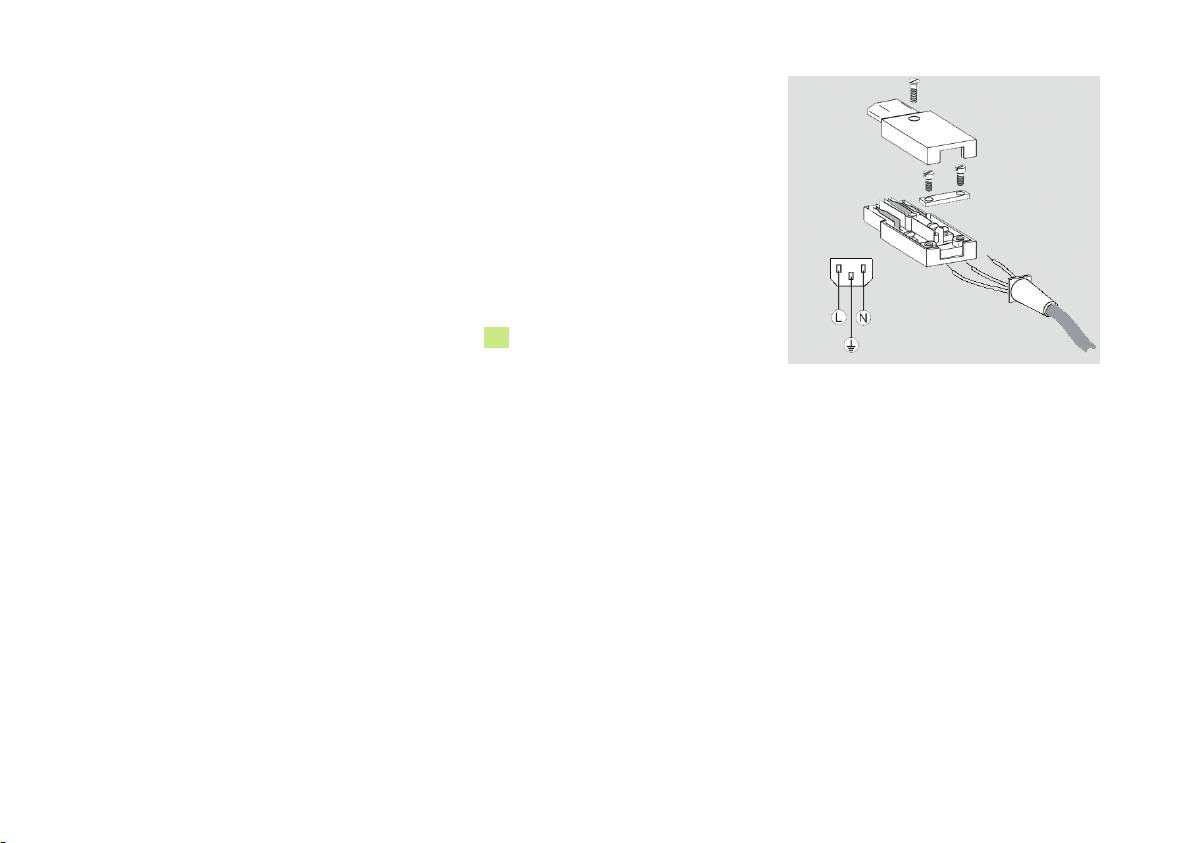

Okablowanie sprzęgła sieciowego (ID 747501-01)
Dostarczane wraz z MSE 1201 sprzęgło sieciowe musi być odrutowane właściwym
kablem sieciowym, patrz kabel sieciowy na poprzedniej stronie.
Odrutowanie sprzęgła sieciowego:
Odłączyć kabel sieciowy od głównego zasilania
Sprzęgło odrutować jak to przedstawiono na ilustracji z prawej strony
Podłączenie kabla sieciowego
Przewód (ID 747501-01) podłączyć:
Wyłącznik sieciowy ustawić na "Aus/Off"
Odłączyć kabel sieciowy od głównego zasilania
Wtyczkę kabla podłączyć do gniazda sieciowego
4
na przedniej stronie modułu
Przewód (ID 747501-02) podłączyć:
Odrutowanie sprzęgła sieciowego
Odłączyć zasilanie energetyczne
ID 747501-01
Przewód połączyć z siecią
7. Pierwsze włączenie do eksploatacji
Urządzenie włączyć (ID 747501-01):
Dla włączenia urządzenia nacisnąć włącznik sieciowy (pozycja na „Ein/On“).
Urządzenie włączyć (ID 747501-02):
Włączyć zasilanie urządzenia
109

8. Konserwacja
Opisane w tej instrukcji prace konserwacyjne mogą być konieczne przy instalowaniu
urządzenia. Dalsze informacje o konserwacji znajdują się w instrukcji obsługi
(ID 1066850-xx).
Czyszczenie
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
Przy czyszczeniu istnieje niebezpieczeństwo porażenia prądem przy
wnikaniu cieczy do korpusu urządzenia.
Dla unikania tego zagrożenia należy urządzenie zawsze wyłączyć i
odłączyć kabel sieciowy. Nie używać nigdy mokrej lub kapiącej tkaniny.
Wskazówka
Nie należy używać żadnych agresywnych środków czyszczących lub
rozpuszczalników, aby nie uszkodzić urządzenia.
Czyszczenie urządzenia:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Powierzchnie zewnętrzne wycierać ściereczką zwilżoną wodą z łagodnym środkiem
czyszczącym
110

Wymiana bezpiecznika
3
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
Przy wymianie bezpiecznika istnieje zagrożenie dotyku niebezpiecznych,
przewodzących napięcie komponentów.
Dla unikania tego zagrożenia wyłączyć urządzenie oraz odłączyć kabel
sieciowy od zasilania.
Wskazówka
Dla unikania uszkodzenia urządzenia, należy używać tylko przewidzianych
w specykacji bezpieczników zamiennych.
Bezpiecznik (ID 747501-01) wymienić:
Oprawka bezpiecznika
Wyłącznik sieciowy ustawić na "Aus/Off"
ID 747501-01
Odłączyć kabel sieciowy od źródła zasilania
Nacisnąć odblokowanie na uchwycie bezpiecznika, aż mechanizm zatrzaskowy się
9
10
otworzy
Wyjąć bezpiecznik z uchwytem i wymienić na nowy
Uchwyt bezpiecznika ponownie wstawić przy niewielkim nacisku, aż mechanizm
uchwytowy się zamknie
Bezpiecznik (ID 747501-02) wymienić:
Wyłączyć zasilanie modułu
Płaski śrubokręt wsunąć w szparę na oprawce bezpiecznika i obracać przeciwnie do
Oprawka bezpiecznika
ruchu wskazówek zegara, aby poluzować oprawkę
ID 747501-02
Wyjąć bezpiecznik z oprawki i wymienić na nowy
Ponownie wstawić oprawkę bezpiecznika i dokręcać płaskim śrubokrętem zgodnie z
ruchem wskazówek zegara, aż się ponownie zatrzaśnie
111
Оглавление
- MSE 1201
- MSE 1201 Product overview
- MSE 1201 Installationsanleitung
- MSE 1201 Installation Instructions
- MSE 1201 Guide d'installation
- MSE 1201 Istruzioni di installazione
- MSE 1201 Instrucciones de instalación
- MSE 1201 Installationsanvisning
- MSE 1201 Installatie-instructies
- MSE 1201 Instruções de Instalação
- MSE 1201 Instrukcja instalacji
- MSE 1201 Инструкция по установке
- MSE 1201 Kurulum Talimatları
- MSE1201 設置説明書
- MSE1201 安装说明
- MSE 1201 安裝說明
- MSE 1201 Dimensions and accessories
