HEIDENHAIN MSE 1000 Installation: MSE1201 安装说明

Zhongwen (zh_CN)

MSE1201

安装说明

有关使用说明文档，请访问www.heidenhain.de

1. 本说明使用方法

目录

本文档的安装说明的信息用于安装本产品。 该信息是使用说明（1066850-xx）中的一部

本说明使用方法 ......................................148

分。有关该“使用说明”文档，请在www.heidenhain.de网站下载。

型号说明 .................................................150

这些说明用于专业人员安装、操作和维护海德汉公司的MSE1000产品。

安全 .........................................................150

专业人员是指受过技术培训，拥有技术知识和经验并了解相应系统要求的人员，能完成要

技术参数 .................................................151

求的任务和判断可能的风险。

安装 .........................................................152

安装 .........................................................156

第一次开机..............................................157

维护 .........................................................158

148

本说明中信息

下面例子用于说明安全信息，财产损失和一般性提示信息在本说明中的显示方式。继续操

作前阅读并理解这些信息，避免人员伤害或财产损失。

其它安全信息。这些补充说明不是强调特定类型的危险，而是提醒用户注意特

定安全信息。

警告!

提供有关危险性质，未能避免危险情况时可能的后果以及避免危险的方法。

注意

主要提供有关可能导致财产损失，未能避免时的可能后果以及避免方法和一般

性建议。

说明中的字体

粗体字表示对用户特别重要的内容或概念。

149

2. 型号说明

本说明适用于以下型号产品的技术参数，固定和安装：

13

产品名 ID

MSE 1201 747501-01

产品名 ID

MSE 1201 747501-02

ID标签

注意

17

请检查确认这些安装说明是否适用，如果标签

17

上的索引字符与www.



heidenhain.de索引字符列表相符，则适用。 如果本说明不适用，请从

www.heidenhain.de下载相应安装说明。

索引

部分产品可能没有索引字符。

索引标签

3. 安全

安全标志

以下是安全信息，用于避免人员伤害和产品损坏：

本产品的以下安全标志用于提醒用户注意

重要安全信息。

使用前必须阅读和理解这些说明，避免可能的人员伤害或死亡事故。

标志说明

参见相应信息或文档，避免

6

如果打开本产品，可能暴露危险的带电零件。 严禁打开机壳。机内无任何需保

人员伤害或产品损坏

养的零件。

电源开关的“接通（供

5

如果使用方法不正确，设备的防护措施可能受损。 严禁将本产品用于任何其他

电）”位置

用途。

电源开关的“关闭（供

5

电）”位置

注意

为保证使用安全，操作和移动本产品时必须妥善保留本文档，方便查看。 本文

档必须保存在本产品可接近的范围内。

150

4. 技术参数

MSE 1000是一套技术先进的可安装在生产设备中的测量系统，提供极高精度和准确性。

说明中的所述模块仅设计用于室内应用 MSE 1000的零部件必须按照说明中要求安装。只

允许由受过良好培训的人员进行固定，安装和维护。

MSE1201

MSE1201

ID 747501-01

ID 747501-02

电源输入

AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %)

(max. 108 W)

额定输出功率

50.4 W

可换保险丝

T 1 A / 250 V，5 mm x 20 mm 2个

数据传输

标准以太网，IEEE 802.3

地址分配

固定IP地址或DHCP

工作温度

0 °C ...45 °C

存放温度

-20 °C ...70 °C

相对湿度

 80 %

海拔高度

 2000 m

防护等级

IP40 IP65

过压类别

II，设计使用室内供电

污染等级

2

重量

720 g 960 g

151

19” / 483 mm

5. 安装

严禁将本机安装在不易接近电源开关或电源电缆的位置处。

尺寸3 尺寸2 尺寸1

MSE 1000模块设计用于安装在电气柜的35 mm（DIN EN 50022）标准安装轨中或安装架

中（辅件）。 单个模块通过插口连接在一起和用锁紧机构固定在一起构成一个模块链。

MSE 1000的最基本配置由一个电源和一个基本模块组成。模块可以根据需要扩展。 可配

置的最大数为250个轴或通道。

根据模块链中的用电模块的用电需求和与这些模块连接的任何设备的用电需求，可能需要

多个电源模块。 如果达到了一个电源模块的最大额定功率，需要在模块链中安装另一个

电源模块。 有关电源模块的最大功耗，参见”技术参数”页码 151。

注意

有关功耗计算举例，参见MSE 1000产品信息（ID 736907-xx）。

19”电气柜安装

模块尺寸 尺寸1 尺寸2 尺寸3

宽度

53 mm 106 mm 159 mm

安装架（辅件）

152

安装一个模块

注意

电源模块必须安装在模块链中任何用电模块的左侧。 如果达到了一个电源模块

的最大功耗值，需要在模块链中安装另一个电源模块。

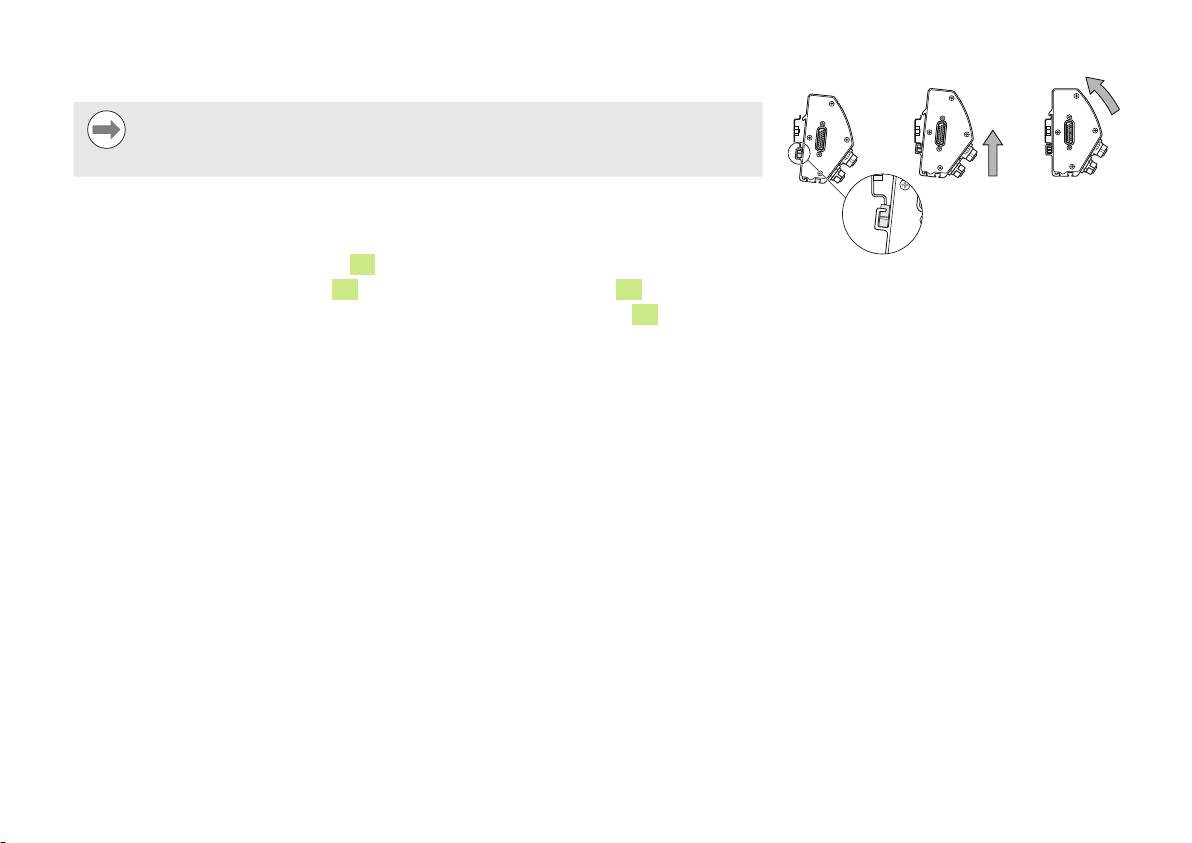

安装一个模块：

 检查确认全部电源开关都在关闭位置（如适用）且模块链中全部电源模块都已断开与电

网连接

 将DIN安装轨的下沿与模块的底槽

16

对正。

安装一个模块

 轻轻向上用力压DIN安装轨弹簧

15

并将DIN安装轨插入到模块的底槽

16

中

 保持向上用力的同时，向DIN安装轨方向转动模块顶部直到模块的顶槽

14

在DIN安装轨

上方对正

 轻轻减小向上的用力，将模块锁紧在DIN安装轨中

153
