Obecné bezpečnostní pokyny

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

Obecné bezpečnostní pokyny

CZ29

2. OBECNÉ BEZPEČNOSTNÍ POKYNY

Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte

KOTOUČOVÁ PILA NÁVOD K OBSLUZE

OBECNÉ BEZPEČNOSTNÍ POKYNY

UPOZORNĚNÍ! Při používání elektrických strojů a elektrického nářadí je nutno respektovat

a dodržovat následující bezpečnostní pokyny z důvodů ochrany před úrazem elektrickým

proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve

všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím

kabelem), tak nářadí napájené z baterií (bez napájecího kabelu). Uschovejte všechna

varovaní a pokyny pro příští použití.

Pracovní prostředí

Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na

pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte.

Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu, to

znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí

vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů.

Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního

prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném

případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení.

Elektrická bezpečnost

Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy

jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu

ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a

odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo

zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový

kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v

autorizovaném servisním středisku nebo u dovozce.

Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního

topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo

spojeno se zemí.

Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy

nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani ho

neponořujte do vody.

Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte

elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte

mechanickému poškození elektrických kabelů ostrými nebo horkými předměty.

El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že

elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí.

CZ 30

Obecné bezpečnostní pokyny

FDB 2005-E

CZ 30 Obecné bezpečnostní pokyny

FDK 2001-E

Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a

je jakýmkoliv způsobem poškozené.

V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry

odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno

venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích

bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu.

Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat

pouze, pokud je zapojeno do el. obvodu s proudovým chráničem ≤30 mA. Použití el. obvodu

s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem.

Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu

může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí

šňůrou nářadí.

Bezpečnost osob

Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost

činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím

pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost

při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím

nejezte, nepijte a nekuřte.

Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné

prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např.

respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu

používané v souladu s podmínkami práce snižují riziko poranění osob.

Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické

síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte,

že spínač nebo spoušť jsou v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo

zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných

ůrazů.

Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo

nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou

poranění osob.

Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy

nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni.

Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky.

Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do

přílišné blízkosti rotujících nebo rozpálených částí el.nářadí.

Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro

zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a

používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem.

Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který

budete obrábět.

Obecné bezpečnostní pokyny

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

Obecné bezpečnostní pokyny

CZ31

KOTOUČOVÁ PILA NÁVOD K OBSLUZE

Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných

omamných či návykových látek.

Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými fyzickými,

smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí,

pokud nejsou pod dozorem nebo nedostali pokyny s ohledem na použiti zařízení od osoby

zodpovědné za jejich bezpečnost. Děti musí být pod dozorem, aby jste se ujistili, že si nehrají

se zařízením.

Používání elektrického nářadí a jeho údržba

El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým

čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el.

nářadím, pokud je jakýmkoliv způsobem poškozené.

Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.

Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej

budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je

určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou

bylo zkonstruováno.

Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím

spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny

certiﬁkovaným servisem.

Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování,

výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění.

Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a

nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné.

Elektrické nářadí skladujte na suchém a bezpečném místě.

Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se

částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných

částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno,

před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně

udržovaným elektrickým nářadím.

Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují

práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných

příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození

nářadí a být příčinou zranění.

Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny

a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na

dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké

je určeno, může vést k nebezpečným situacím.

CZ 32

Obecné bezpečnostní pokyny

FDB 2005-E

CZ 32 Obecné bezpečnostní pokyny

FDK 2001-E

Používání akumulátorového nářadí

Před vložením akumulátoru se přesvědčte, že je vypínač v poloze „0-vypnuto“. Vložení

akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací.

K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky

pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru.

Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být

příčinou zranění nebo vzniku požáru.

Pokud není akumulátor používán, uchovávejte ho odděleně od kovových předmětů jako jsou

svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho

kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny

nebo vznik požáru.

S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout

chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu,

vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí,

vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná

poranění.

Servis

Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do

konstrukce nářadí. Opravy nářadí svěřte kvaliﬁkovaným osobám.

Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může

způsobit úraz, nebo škodu uživateli).

Elektrické nářadí vždy nechte opravit v certiﬁkovaném servisním středisku. Používejte pouze

originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí.

Symboly

2. SYMBOLY

Nevhazujte je do běžného odpadu

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 18 Symboly

2. SYMBOLY

FDV 2001-E, FDV 2002-E

Tentoprodukt je vyrobenvsouladu

se schválenými normami.

Před použitím stroje si pozorně přečtěte

návodkobsluze.

Dvojitá izolace.

Pouijte ochranné pomůcky na oi

žč

Pouijte ochranné pomůcky na ui

žš

Noste ochrannou prachovou masku

CZ 34

Obecný popis | Příslušenství

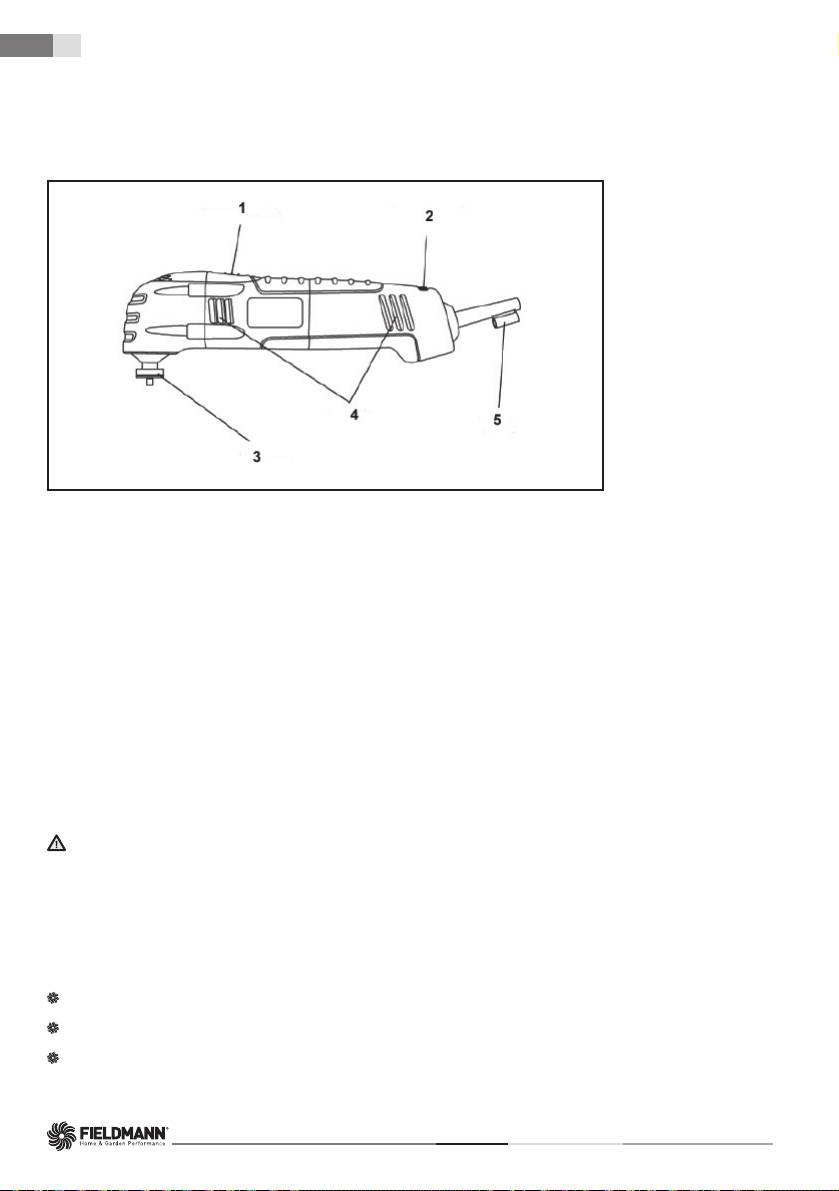

3. OBECNÝ POPIS

1. Vypínač

2. Regulátor otáček

3. Držák příslušenství

4. Větrací otvory

5. Držák na imbusový klíč

4. PŘÍSLUŠENSTVÍ

DISPONIBILNÍ PŘÍSLUŠENSTVÍ

UPOZORNĚNÍ: Používejte pouze příslušenství doporučené pro toto víceúčelové nářadí. Řiďte se pokyny

dodávanými spolu s příslušenstvím. V důsledku používání nevhodného příslušenství může dojít k úrazu

obsluhy nebo poškození nářadí.

Před použitím jakéhokoli příslušenství si prosím důkladně přečtěte pokyny nebo návod k použití příslušenství:

Pilové listy

Škrabáky

Smirkový papír

FDB 2005-E

Příslušenství | Montáž a obsluha - instalace příslušenství

UPOZORNĚNÍ: Jestliže jakákoli součást chybí nebo je poškozena, nepřipojujte nářadí ke zdroji napájení

ani neinstalujte žádné příslušenství, dokud nebude chybějící nebo poškozená část nahrazena.

POLOŽKY V BALENÍ

Víceúčelové nářadí ................ 1 ks

Škrabáky .................................... 2 ks

Pilové kotouče .......................... 3 ks

Držák na smirkový papír ...... 1 ks

Smirkové papíry ...................... 6 ks

Imbusový klíč ........................... 1 ks

5. MONTÁŽ A OBSLUHA

5.1 INSTALACE PŘÍSLUŠENSTVÍ

Veškeré příslušenství se na víceúčelové nářadí instaluje podobným způsobem. Pro účely nebo popis instalace

příslušenství použijeme půlkruhový kotouč.

NEBEZPEČÍ! Před instalací nebo snímáním příslušenství nebo smirkového papíru vždy vytáhněte zástrčku

ze zdroje napájení. Jestliže zástrčku nevytáhnete ze zdroje napájení, může dojít k náhodnému spuštění

nářadí a vážnému úrazu obsluhy.

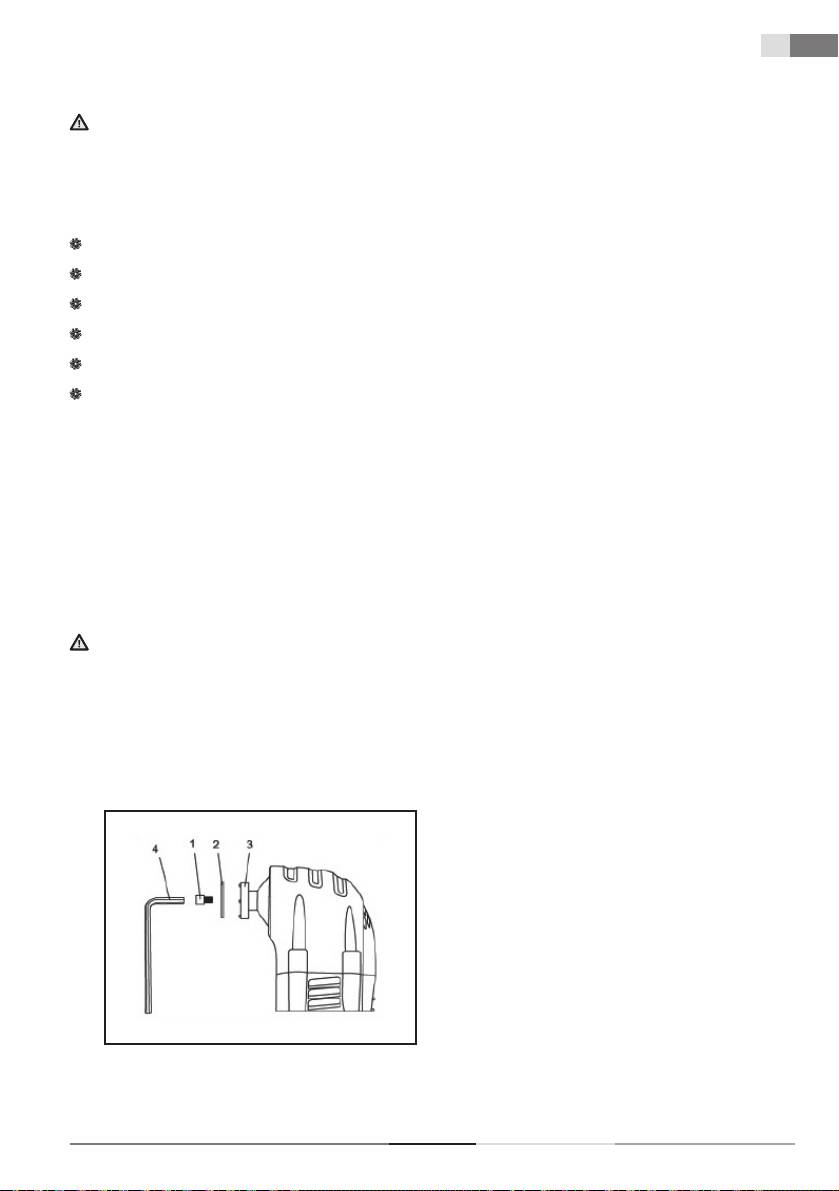

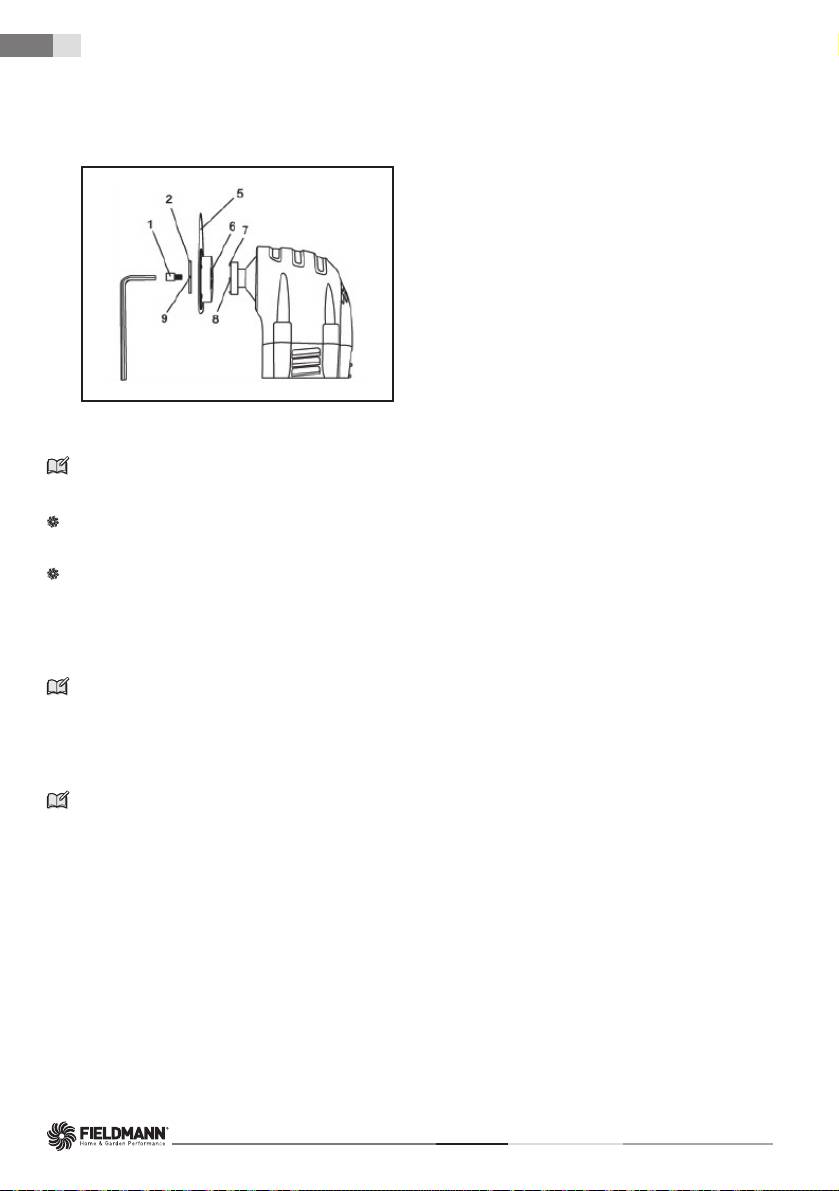

1. Sejměte šroub (1) a podložku (2) z držáku příslušenství (3) otáčením šroubu proti směru hodinových ručiček.

Použijte 5 mm imbusový klíč (4), je-li šroub příliš utažen, aby jej bylo možno sejmout rukou (obr. 1)

obr. 1

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 36

Instalace příslušenství

2. Umístěte kotouč (5) na držák příslušenství (obr. 2)

obr. 2

POZNÁMKY:

Dbejte, aby lícovací otvory (6) v kotouči dosedly do lícovacích čepů (7) v držáku příslušenství a aby potištěná

strana kotouče směřovala čelem k nářadí.

Kotouč lze dle potřeby nasadit pod různými úhly nalevo nebo napravo od středu.

3. Přišroubujte šroub (1) skrz podložku (2) a kotouč do otvoru se závitem (8) držáku příslušenství.

4. Otáčejte šroubem ve směru hodinových ručiček a dotáhněte jej rukou.

POZNÁMKY: Přesvědčte se, zda vydutě zakřivená strana podložky (9) směřuje k hlavě šroubu. Dbejte,

aby lícovací otvory neustále dosedly do lícovacích čepů v držáku příslušenství.

5. Pevně dotáhněte šroub pomocí 5 mm imbusového klíče.

POZNÁMKA: Dbejte, aby lícovací otvory neustále dosedly do lícovacích čepů v držáku příslušenství.

FDB 2005-E

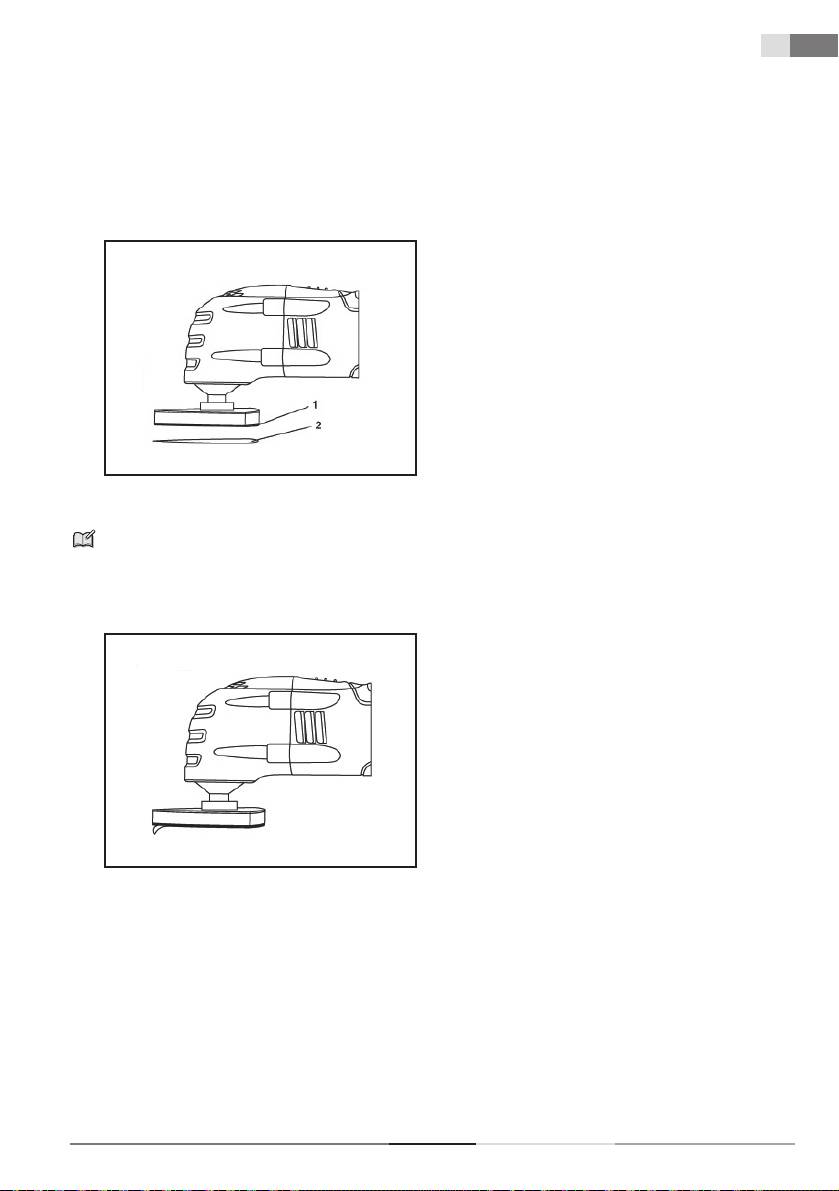

Instalace smirkového papíru

5.2 INSTALACE SMIRKOVÉHO PAPÍRU

1. Nasaďte na nářadí přítlačnou botku (1) se suchým zipem (obr. 3).

2. Na přítlačnou botku se suchým zipem pevně přitlačte smirkový papír (2)

obr. 3

POZNÁMKA: Umístěte smirkový papír tak, aby otvory ve smirkovém papíru lícovaly s příslušnými otvory

v přítlačné botce se suchým zipem. Na přítlačnou botku se suchým zipem pevně přitlačte smirkový papír.

Chcete-li sejmout smirkový papír, jednoduše jej z přítlačné botky se suchým zipem sloupněte (Obr. 4)

obr. 4

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 38

Vypínač | Regulátor otáček

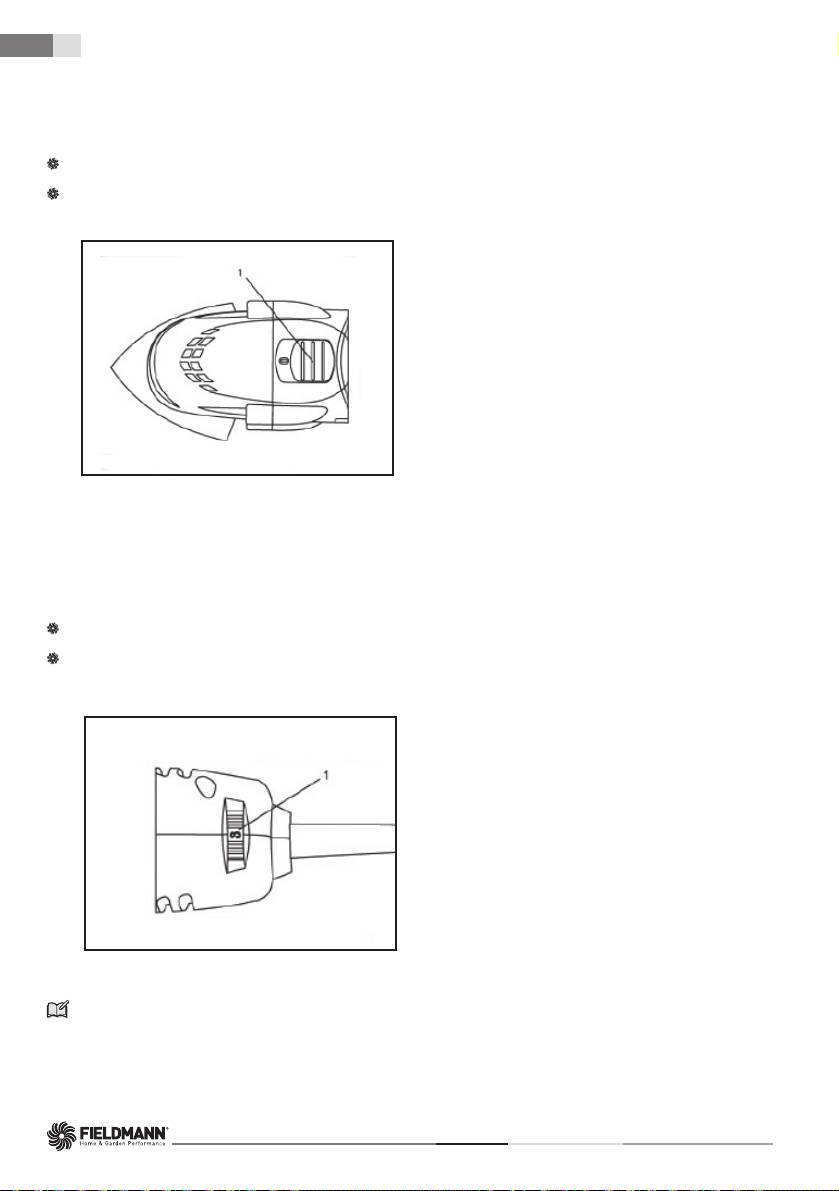

5.3 VYPÍNAČ

Chcete-li nářadí zapnout, přesuňte vypínač (1) směrem k přední části nářadí (Obr. 5).

Chcete-li nářadí vypnout, přesuňte vypínač směrem k zadní části nářadí (Obr. 5).

obr. 5

5.4 REGULÁTOR OTÁČEK

Otáčky nářadí lze nastavit tak, aby bylo možno nářadí používat v rozsahu otáček 10000 až 18000 ot/min, a to

otáčením regulátoru otáček (1) umístěného v zadní části krytu nářadí (Obr. 6)

Chcete-li zvýšit otáčky, otáčejte regulátorem otáček směrem k levé straně nářadí.

Chcete-li snížit otáčky, otáčejte regulátorem otáček směrem k pravé straně nářadí.

obr. 6

POZNÁMKA: Otáčky č. 1 jsou nejnižší otáčky. MAX jsou nejvyšší otáčky. Nastavení optimálních otáček

je různé podle typu použitého příslušenství, opracovávaného povrchu a složitosti projektu. Všeobecná

doporučení jsou uvedena v tabulce na další straně.

FDB 2005-E

Regulátor otáček | Úrovňové řezání dveřního ostění a zárubně pro osazení podlahy

PROJEKT: PŘÍSLUŠENSTVÍ: OTÁČKY:

Sádrokarton Půlkruhový kotouč Maximální

Obnova oken Půlkruhový kotouč Střední

Dveřní ostění Dřevěný kotouč Maximální

Dveřní zárubeň Dřevěný kotouč Střední / Maximální

Dřevěné čepy Dřevěný kotouč Maximální

Větrací otvor v podlaze Dřevěný kotouč Střední / Maximální

PVC trubka Dřevěný kotouč Střední

Lepená podlahová krytina Škrabák Střední

Broušení smirkovým papírem Škrabák Střední / Maximální

UPOZORNĚNÍ: Z důvodů bezpečnosti je obsluha před použitím tohoto víceúčelového nářadí povinna

si přečíst části tohoto návodu s názvem OBECNÉ BEZPEČNOSTNÍ POKYNY, ZVLÁŠTNÍ

BEZPEČNOSTNÍ PRAVIDLA a SYMBOLY.

Při každém použití víceúčelového nářadí zkontrolujte:

Zda jsou použity ochranné brýle nebo ochranný štít.

Zda jsou použity chrániče sluchu.

Zda je kotouč nebo smirkový papír v dobrém stavu.

Zda je příslušenství správně upevněno do držáku příslušenství nářadí.

Nedodržování těchto bezpečnostních pravidel významně zvyšuje riziko úrazu.

5.4 ÚROVŇOVÉ ŘEZÁNÍ DVEŘNÍHO OSTĚNÍ A ZÁRUBNĚ PRO OSAZENÍ

PODLAHY

Víceúčelové nářadí lze použít pro úrovňové řezání dveřního ostění a zárubně k vytvoření prostoru pro těsné

osazení nové podlahy pod dveřní ostění a zárubeň. Pro účely názorného předvedení procedury použijeme pod-

lahovou dlaždici.

1. Nasaďte na nářadí zapichovací pilový list na dřevo (obr. 2)

POZNÁMKA: List by měl být vycentrován na krytu nářadí a NIKOLI nasazen pod úhlem 90°.

2. Položte na podlahu kus rozbité dlaždice (1) přibližně 1/2” (25 mm) od dveřního ostění (2) (obr. 7)

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 40

Úrovňové řezání dveřního ostění a zárubně pro osazení podlahy |

Řezání otvoru do dřevěné podlahy pro instalaci průduchu topení

obr. 7

POZNÁMKA: Dbejte, aby byla dlaždice otočena „dobrou“ stranou nahoru a poskytla tak listu hladký

opěrný povrch.

3. Položte nářadí s řezacím listem (3) tak, aby se lehce dotýkalo povrchu dlaždice a aby se řezací zuby NEDO-

TÝKALY řezaného povrchu.

4. Nastavte nejvyšší otáčky a zapněte nářadí (Obr. 5 a 6)

5. Jakmile nářadí dosáhne maximálních otáček, opatrně zajeďte listem do dveřního ostění a zároveň jím po-

souvejte po podlahové dlaždici.

POZNÁMKA: Držte nářadí pevně a nevyvíjejte na řezací list přílišný tlak, jelikož by to mohlo vyvolat

nadměrné vibrace nářadí.

6. Proveďte ještě několik zapichovacích řezů, dokud nedojde k úplnému odříznutí spodní části dveřního ostění

a zárubně a volné části nelze snadno vyjmout.

Stejný základní postup použijte pro instalaci koberce s použitím tužší podložky, která má stejnou tloušťku jako

instalovaný koberec.

5.5 ŘEZÁNÍ OTVORU DO DŘEVĚNÉ PODLAHY PRO INSTALACI PRŮDUCHU

TOPENÍ

Víceúčelové nářadí lze použít k vyřezání otvoru do dřevěné podlahy pro instalaci průduchu topení.

1. Nasaďte na nářadí zapichovací pilový list na dřevo (Obr. 2).

POZNÁMKA: List by měl být vycentrován na krytu nářadí a NIKOLI nasazen pod úhlem 90°.

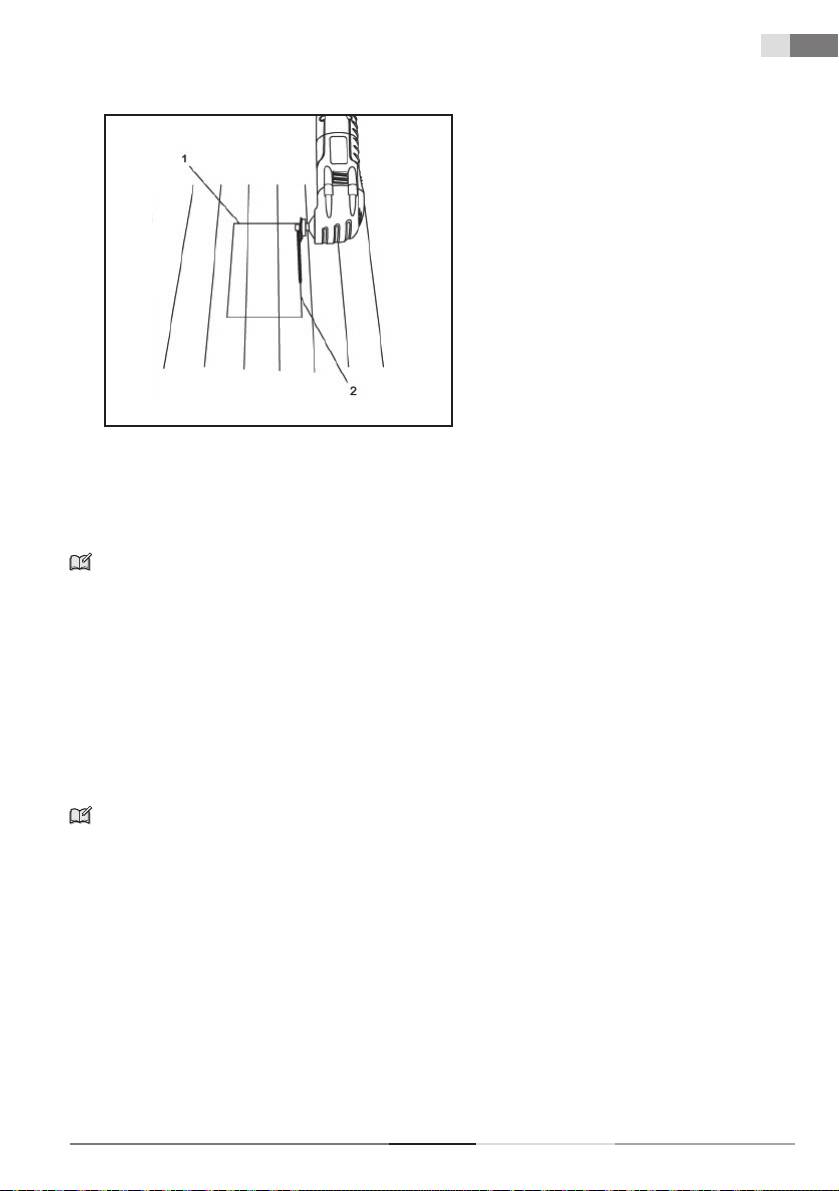

2. Položte podlahový průduch na podlahu a měkkou tužkou vyznačte na podlaze požadovaný obdélníkový

otvor (1) (Obr. 8)

FDB 2005-E

Řezání otvoru do dřevěné podlahy pro instalaci průduchu topení

obr. 8

3. Umístěte řezací list (2) těsně nad podlahu ve středu jedné z linií řezu.

4. Nastavte na nářadí střední otáčky a zapněte nářadí (Obr. 5 a 6)

POZNÁMKA: Nářadí a list by měly být vůči podlaze pod úhlem 45°, aby se roh listu mohl zapíchnout do

podlahy.

5. Držte nářadí pevně a přitom pomalu zapichujte roh listu do podlahy, dokud se neprořeže skrz ni. Jakmile je

zapichovací řez dokončen, nastavte nářadí na nejvyšší otáčky a dokončete řez až do rohu obdélníku.

6. Vypněte pilu, vyjměte ji z řezu a pokračujte v řezání opačným směrem a dokončete řez na první straně

obdélníku.

7. Opakujte kroky č. 4, 5, 6 a vyřízněte zbývající tři strany obdélníku.

8. Jakmile jsou všechny řezy hotové, použijte plochý šroubovák a opatrně vypáčte výkrojek z podlahy.

POZNÁMKA: K vypáčení výkrojku z podlahy NEPOUŽÍVEJTE pilový list. Došlo by k jeho zlomení. Nelze-

li výkrojek z podlahy snadno vypáčit, přesvědčte se, zda je každá linie řezu proříznuta až do samého rohu

obdélníku.

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 42

Řezání otvoru do sádrokartonové stěny pro instalaci elektrické krabičky

5.6 ŘEZÁNÍ OTVORU DO SÁDROKARTONOVÉ STĚNY PRO INSTALACI

ELEKTRICKÉ KRABIČKY

Víceúčelové nářadí lze použít k vyřezání otvoru do sádrokartonové stěny pro instalaci elektrické krabičky.

1. Nasaďte na nářadí půlkruhový pilový list na dřevo a sádrokarton (Obr. 2)

POZNÁMKA: List by měl být vycentrován na krytu nářadí a NIKOLI nasazen pod úhlem 90°.

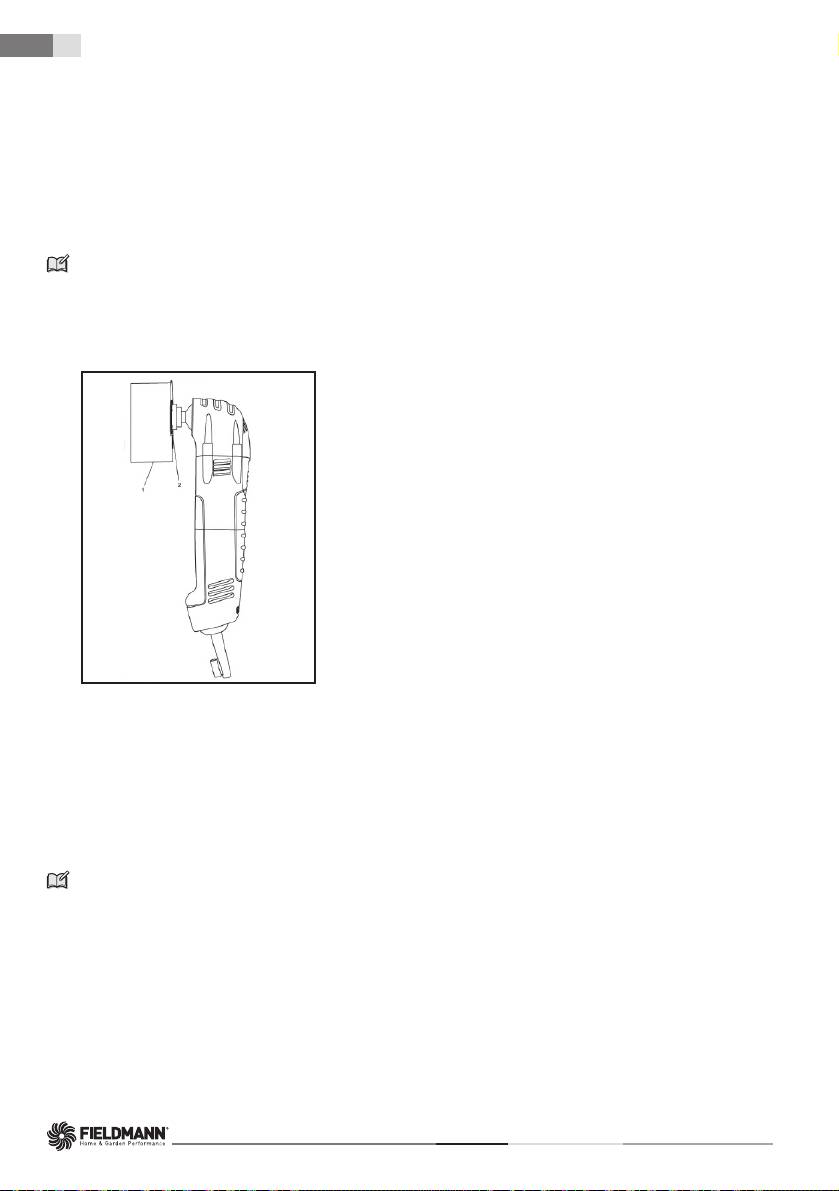

2. Položte krabičku na sádrokartonovou stěnu a měkkou tužkou vyznačte na sádrokartonové stěně požadova-

ný bdélníkový otvor (1) (Obr. 9)

obr. 9

3. Umístěte rohovou hranu řezacího listu (2) těsně k sádrokartonové stěně ve středu jedné z linií řezu.

4. Nastavte nejvyšší otáčky a zapněte nářadí (Obr. 5 a 6)

5. Jakmile nářadí dosáhne maximálních otáček, opatrně zajeďte listem do sádrokartonové stěny až do úplného

proříznutí. Dokončete řez až do rohu obdélníku.

POZNÁMKA: Držte nářadí pevně a při řezání nevyvíjejte na řezací list přílišný tlak.

6. Vypněte pilu, vyjměte ji z řezu a pokračujte v řezání opačným směrem a dokončete řez na první straně

obdélníku.

7. Opakujte kroky č. 4, 5, 6 a vyřízněte zbývající tři strany obdélníku.

8. Jakmile jsou všechny řezy hotové, použijte plochý šroubovák a opatrně vypáčte výkrojek ze sádrokartonové

stěny.

FDB 2005-E

Použití nástavce pro jemné broušení | Použití škrabáku

POZNÁMKA: K vypáčení výkrojku z podlahy nepoužívejte pilový list. Došlo by k jeho zlomení. Nelze-li

výkrojek ze sádrokartonové stěny snadno vypáčit, přesvědčte se, zda je každá linie řezu proříznuta až do

samého rohu obdélníku.

5.7 POUŽITÍ NÁSTAVCE PRO JEMNÉ BROUŠENÍ

1. Nasaďte na víceúčelové nářadí přítlačnou botku, jak ukazuje Obr. 2

2. Nasaďte na přítlačnou botku smirkový papír, jak ukazuje Obr. 3

3. Nastavte regulátor otáček v rozmezí 4 až MAX, jak ukazuje Obr. 6

4. Přepněte vypínač do polohy ZAPNUTO, jak ukazuje Obr. 5

Toto nářadí je určeno k jemnému broušení na malých površích. Položte přítlačnou botku smirkovým papírem

na součást, která má být broušena. Nechte nářadí běžet, aby nedošlo k rýhování povrchu. Při broušení drsných

povrchů a odstraňování předchozích povrchových úprav použijte hrubý smirkový papír a nižší otáčky. Chcete-li

docílit hladšího povrchu, použijte jemný smirkový papír a vyšší otáčky.

5.8 POUŽITÍ ŠKRABÁKU

1. Nasaďte na víceúčelové nářadí škrabák, jak ukazuje Obr. 2, Obr. 1 a 2

2. Nastavte regulátor otáček na 4 a přepněte vypínač do polohy ZAPNUTO, jak ukazuje Obr. 5 a 6

Chcete-li použít škrabák pro škrabání starých povrchových úprav nebo lepidla z opracovávaného dílu, položte

spodní stranu škrabáku naplocho na povrch opracovávaného dílu a poté přizvedněte zadní část nářadí, čímž

bude nářadí pod velmi mírným úhlem oproti povrchu opracovávaného dílu. Škrabák pomalu zasouvejte do ma-

teriálu, který má být odstraněn. Netlačte na nářadí, protože pomalá rychlost posuvu zajišťuje lepší výsledky

řezání a snižuje riziko vzniku rýh na opracovávaném dílu.

Chcete-li použít škrabák na řezání koberce, umístěte pod koberec, kde má být řez proveden, nepotřebnou pod-

ložku. Nastavte otáčky na MAX, natočte nářadí tak, aby byl škrabák v pravém úhlu (kolmo) ke koberci a zasou-

vejte škrabák do koberce.

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 44

Údržba

6. ÚDRŽBA

OBECNÉ POKYNY

UPOZORNĚNÍ: Při provádění servisu používejte výhradně stejné náhradní díly. Při použití jakýchkoli jiných

dílů může dojít k nebezpečí úrazu nebo poškození výrobku.

Při čištění plastových částí nepoužívejte rozpouštědla. Plasty jsou náchylné k poškození různými druhy komerč-

ních rozpouštědel a v důsledku použití těchto rozpouštědel by mohlo dojít k jejich poškození. K odstranění ne-

čistot, prachu, oleje, vazelíny, apod. použijte čistý hadřík.

UPOZORNĚNÍ: Dbejte, aby se plastové součásti nedostaly do kontaktu s brzdovou kapalinou, benzínem,

výrobky na bázi ropy, penetračními oleji, apod. Tyto produkty obsahují chemikálie, které poškozují, zeslabují

nebo ničí plasty.

Nepoužívejte elektrické nářadí nesprávným či nevhodným způsobem. Používání nářadí nesprávným či nevhod-

ným způsobem může poškodit nářadí i opracovávaný díl.

UPOZORNĚNÍ: Nepokoušejte se provádět úpravy nářadí nebo vyrábět k němu příslušenství. Jakékoli

takové změny či úpravy jsou zneužitím a mohly by vyvolat nebezpečný stav nářadí a vést k případnému

vážnému úrazu. V jejich důsledku zaniká rovněž záruka.

MAZÁNÍ

Všechna ložiska v tomto nářadí jsou namazána dostatečným množstvím maziva vysoké kvality na celou život-

nost zařízení za normálních podmínek. Z toho důvodu není nutné provádět mazání.

FDB 2005-E

Technické údaje

7. TECHNICKÉ ÚDAJE

OSCILAČNÍ BRUSKA :

Napájení 230 V/50 Hz

Jmenovitý příkon 300 W

Rychlost při volnoběhu

10 000 – 18 500 ot./min

Třída ochrany II

Délka napájecího kabelu 1,8 m

Hladina akustického výkonu 95 dB(A)

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

CZ 46

Likvidace

8. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité

elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa.

Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete

vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou

likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte

prevencipotenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly

být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu

nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být

v souladu s národními předpisy uděleny pokuty.

PRO PODNIKOVÉ SUBJEKTY V ZEMÍCH EVROPSKÉ UNIE

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace

od svého prodejce nebo dodavatele.

LIKVIDACE V OSTATNÍCH ZEMÍCH MIMO EVROPSKOU UNII

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si

potřebné informace o správném způsobu likvidace od místníchúřadů nebo od svého

prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na nějvztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění

a vyhrazujeme si právo na jejich změnu..

FDB 2005-E

Prohlášení o shodě

9. PROHLÁŠENÍ O SHODĚ

Výrobek / značka: OSCILAČNÍ BRUSKA / FIELDMANN

Typ / model: FDB 2005-E ......................................................................................................................... 230 V/50 Hz/300 W

Výrobek je v souladu s níže uvedenými předpisy:

Směrnice Evropského parlamentu a Rady 2006/95/ES ze dne 12.prosince 2006 o harmonizaci právních

předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí.

Směrnice Evropského parlamentu a Rady 2004/108/ES ze dne 15. prosince 2004 o sbližování právních

předpisů členských států týkajících se elektromagnetické kompatibility a o zrušení směrnice 89/336/EHS.

Směrnice Evropského parlamentu a Rady 2006/42/ES ze dne 17. května 2006 o strojních zařízeních

a o změně směrnice 95/16/ES.

Směrnice Evropského parlamentu a Rady 2002/95/ES ze dne 27. ledna 2003 o omezení používání některých

nebezpečných látek v elektrických a elektronických zařízeních.

Směrnice Evropského parlamentu a Rady 2005/88/ES.

a normami:

EN 60745-1:2009

EN 60745 -1+A11:2010

EN 60745 -2- 4+A11:2011

EN 55014-1+A1:2009

EN 55014-2+A2:2008

EN 61000-3-2

EN ISO 12100:2010

ZEK 01.4-08

Označení CE: ................................................................................................................................................................................... 14

Společnost FAST ČR, a.s. je oprávněna jednat jménem výrobce.

Výrobce:

FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Česká republika

DIČ: CZ26726548

V Praze, 23. 9. 2014

Jméno: Ing. Zdeněk Pech

Předseda představenstva Podpis a razítka:

OSCILAČNÍ BRUSKA NÁVOD K OBSLUZE

FDB 2005-E

Obsah

Multifunkčné náradie

NÁVOD NA OBSLUHU

Ďakujeme vám, že ste si zakúpili toto multifunkčné náradie. Skôr, než ho začnete používať,

prečítajte si prosím pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho

použitia.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ................................................................................................. 50

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY ................................................................................................... 51

2. SYMBOLY .............................................................................................................................................................. 55

3. VŠEOBECNÝ POPIS .......................................................................................................................................... 56

4. PRÍSLUŠENSTVO ................................................................................................................................................. 56

5 MONTÁŽ A OBSLUHA ..................................................................................................................................... 57

6. ÚDRŽBA ................................................................................................................................................................. 66

7. TECHNICKÉ ÚDAJE ............................................................................................................................................ 67

8. LIKVIDÁCIA .......................................................................................................................................................... 68

9. VYHLÁSENIE O ZHODE ................................................................................................................................... 69

MULTIFUNKČNÉ NÁRADIE NÁVOD NA OBSLUHU
