10. СВЕТОДИОДНЫЙ индикатор: Свечение зеленого индикатора
свидетельствует о том, что изделие включено и что SD-карту
извлечь невозможно.
11. АУДИОВХОД: Этот разъем предназначен для подключения к
IP-камере аудиосигнала с других устройств.
12. Слот для КАРТЫ SD/ SDHC: Этот слот используется для
обновления программного обеспечения и архивирования или
просмотра важных изображений.
13. ВХ/ВЫХ ТРЕВОЖНОГО ОПОВЕЩЕНИЯ: На этот 6-контактный
DE
DE
разъем выведены сигналы ALARM IN/OUT (вх/вых тревожного
EN
EN
оповещения), RS-485 (последовательный интерфейс RS-485), DC
OUTPUT (выходное постоянное напряжение) и GROUND (общий
FR
FR
провод) для связи с внешними устройствами.
14. АУДИОВЫХОД: С этого разъема выходной видеосигнал можно
PL
PL
подавать на акустическую систему или на вход стереофонического
усилителя.
RU
RU

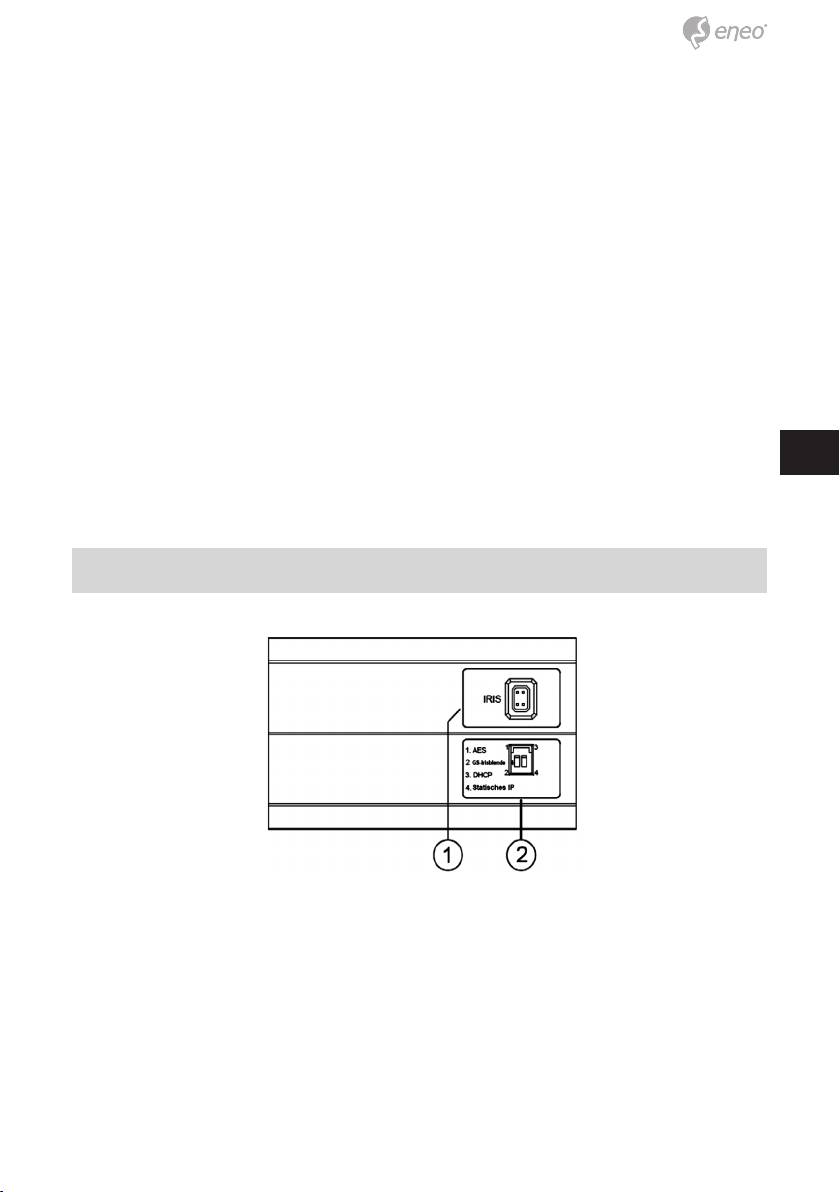

2. Боковая панель
1. ДИАФРАГМА: Разъем автоматической диафрагмы.
Эта IP-камера комплектуется объективом с электроприводом
автоматической диафрагмы, управляемым постоянным
напряжением. При подключении объектива с автоматической
диафрагмой сверьтесь с обозначением контактов разъема,
нанесенным на IP-камере.
41
2. Микропереключатель в корпусе DIP:
(1) AES: Автоматический электронный затвор.
(2) DC IRIS: Применение автоматической диафрагмы
(электропривод постоянного напряжения)
(3) DHCP: Включение/выключение протокола DHCP. Если
ползунок переключателя в верхнем положении, изделие
может получать IP-адрес от сервера DHCP по локальной
сети.
(4) STATIC IP (статический IP-адрес): Если ползунок
переключателя в нижнем положении, изделие не может
получать IP-адрес от сервера DHCP по локальной сети. Эта
опция требуется для настройки информационного обмена
по локальной сети.
Монтаж
Монтаж, конфигурирование и настройка IP-камеры производится
следующим образом.
1. Поверьте уровень вашего ПК и иерархии IP
Шаг 1: Из меню «Пуск» перейдите в панель «Настройки»и откройте
«Панель управления».
Шаг 2: В «Панели управления» дважды щелкните по пиктограмме
«Сетевые подключения». Появится диалоговое окно «Сетевые
подключения».
Шаг 3: Щелкните по закладке «Протоколы» диалогового окна
«Сетевые подключения».
Шаг 4: WВ появившемся диалоговом окне «Свойства локальной сети»
выберите строку «Интернет-протокол (TCP/IP)» и щелкните по
кнопке «Свойства».
Шаг 5: В диалоговом окне I«Свойства интернет-протокола (TCP/
IP)» выберите вариант «Использовать следующие IP-адреса»
для того, чтобы отказаться от использования сервера DHCP, и
назначьте вручную IP-адрес 192.168.1.200 с маской подсети
255.255.255.0. Щелкните по кнопке OK, завершив операцию.
Шаг 6: Выберите вариант «Закрыть» для завершения модификации.
