Quick Installation Guide

Thermal Imaging Network Camera

PTB-1008FXX

PTB-1108FXX

PTB-1208FXX

Inhalt

Inhalt ..........................................................................................................................2

Sicherheitshinweise .................................................................................................3

Lieferumfang .............................................................................................................3

Produktbeschreibung und Anschlüsse ................................................................4

Installation .................................................................................................................6

Easy Bracket und Standard Bracket ......................................................................6

Netzwerk Konfiguration ...........................................................................................9

Zugriff auf die Kamera .........................................................................................9

Zuweisen einer IP Adresse .................................................................................. 11

Administrator Passwort ........................................................................................12

Kamera Konfiguration .......................................................................................... 13

Zugriff auf das Konfigurationsmenü .....................................................................13

Weitere Informationen ......................................................................................... 16

22

Sicherheitshinweise

Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie

diese Anleitung vor Inbetriebnahme sorgfältig durch.

Wichtige Hinweise sind mit einem Achtungsymbol gekennzeichnet.

DE

DE

EN

EN

FR

FR

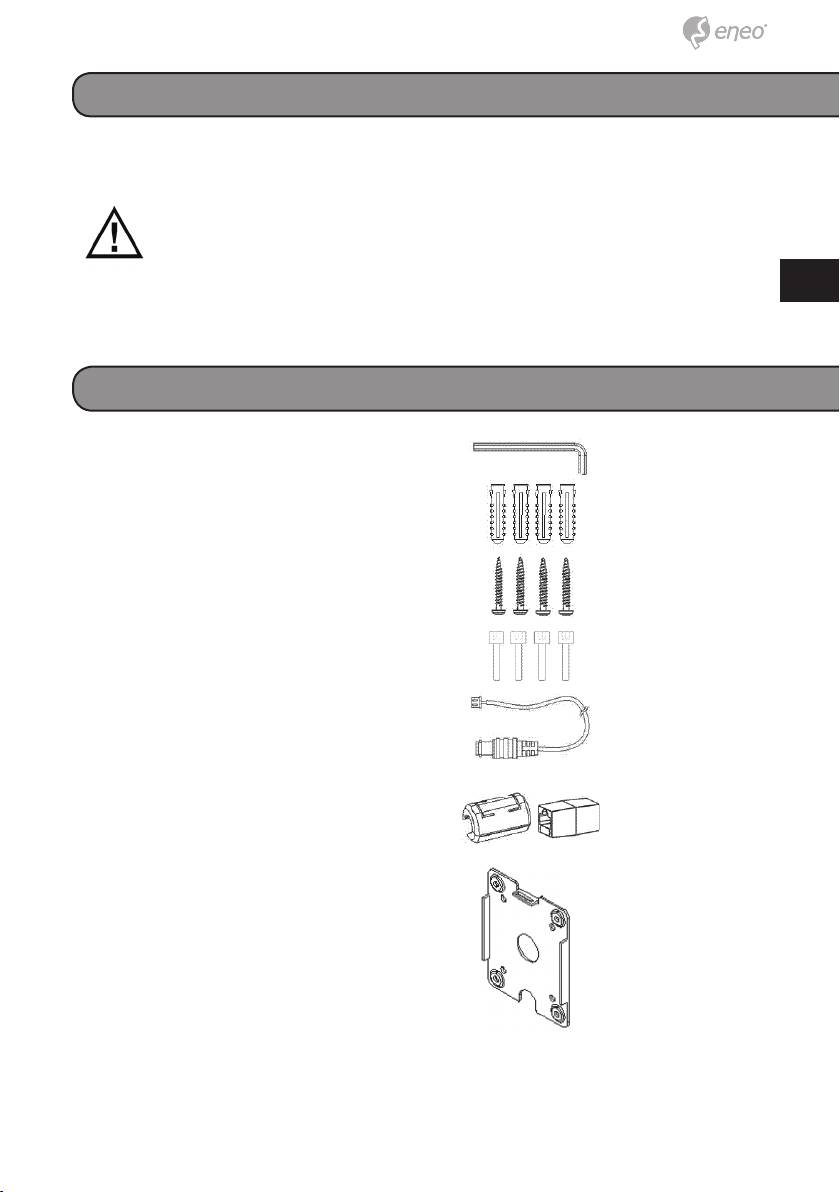

Lieferumfang

PL

PL

• 1x Wärmebild Netzwerk Kamera

RU

RU

• 1x Installations- und Betriebsan-

leitung

• 1x Bohrschablone

• 1x Sonnenschutzdach mit Befesti-

gungsschrauben

• 1x „Easy Bracket“-Halterung

• 1x 3 mm Inbusschlüssel

• 4x Dübel

• 4x Wandbefestigungsschrauben

• 4x Inbusschraube

• 1x Video Sub-out Kabel

• 1x USB Kabel

• 1x Kupplung für RJ45 Kabel

• 1x EMI Ferrite Core

3

3

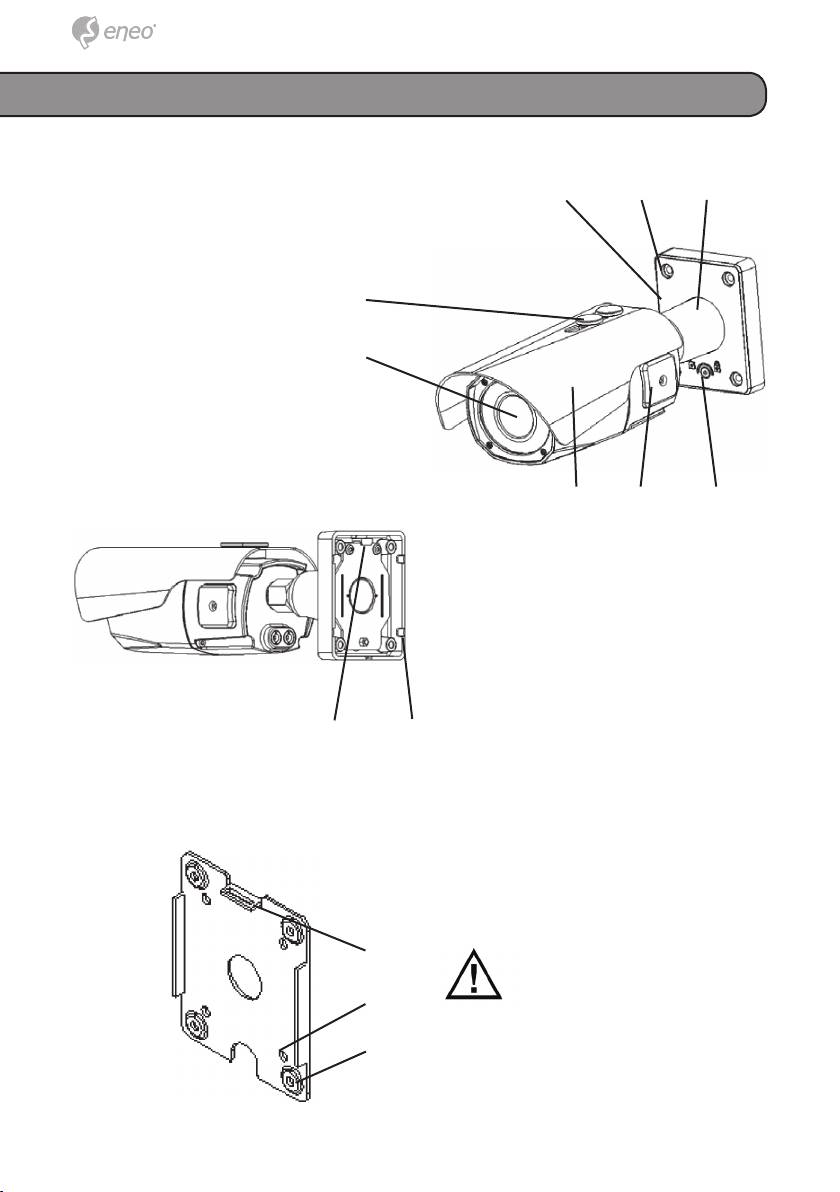

Produktbeschreibung und Anschlüsse

ⓐ Befestigungsschrauben für Son-

nenschutzdach (2x)

ⓒ ⓓ ⓔ

ⓑ Objektiv

ⓒ Wandmontagesockel

ⓓ Bohrung im Wandmontagesockel

(4x)

ⓔ Wandarm

ⓐ

ⓕ Sonnenschutzdach

ⓖ Verriegelung für

ⓑ

Wandmontagesockel

ⓗ OSD Abdeckung

ⓕ ⓗ ⓖ

ⓘ Haken für Easy Bracket

ⓙ Kabeldurchgänge (5x)

ⓘ ⓙ

ⓚ Lasche für „Easy Bracket”-Haken

ⓛ Bohrungen für Wandmontageso-

ckel (4x)

ⓜ Befestigungsloch für Halterungs-

fuß (4x)

ⓚ

Die „Easy Bracket”-Halte-

rung kann nicht an der

ⓛ

Decke angebracht werden.

Bei Installation an der Wand muss

ⓜ

die Lasche für den „Easy Bracket”-

Haken ⓚ nach oben zeigen.

44
