Quick Installation Guide

1/2.8“ Network Dome Camera,

Day&Night, IR-LED, PoE, ONVIF

NXD-980IR37P

Inhalt

Inhalt ...........................................................................................................................2

Sicherheitshinweise .................................................................................................3

Lieferumfang .............................................................................................................3

Anschlüsse ................................................................................................................4

Installation .................................................................................................................4

Anschluss an RJ-45 ...............................................................................................6

Schlitz für MicroSD-Karte ......................................................................................6

Anschluss der Stromversorgung ............................................................................6

Netzwerkverbindung und IP-Zuweisung ................................................................6

Bedienung .................................................................................................................7

Zugriff über einen Browser ....................................................................................7

Zugriff über Internet ...............................................................................................8

Einstellung des Admin-Passworts über eine sichere Verbindung .......................... 8

Live View-Seite .....................................................................................................9

Netzwerkkamera-Konfiguration ............................................................................10

Rücksetzen auf die Werkeinstellungen ............................................................. 12

Verwendung der Rücksetztaste ...........................................................................12

Weitere Informationen ......................................................................................... 13

22

Sicherheitshinweise

Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie

diese Anleitung vor Inbetriebnahme sorgfältig durch.

Wichtige Hinweise sind mit einem Achtungsymbol gekennzeichnet.

DE

DE

EN

EN

FR

FR

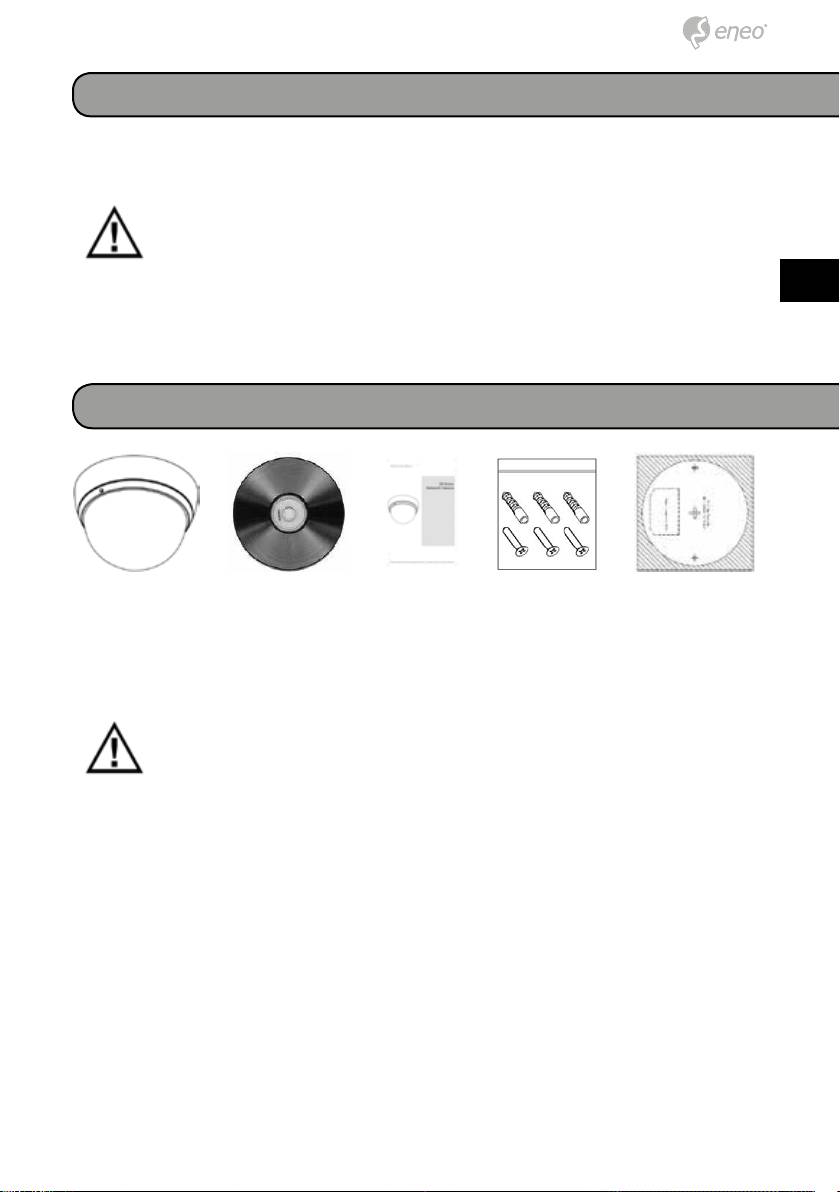

Lieferumfang

PL

PL

RU

RU

• 1x Dome-Kamera

• 1x Montageset

• 1x Installations-CD

• 1x Bohrschablone

• 1x Installationsanleitung

HINWEIS: Prüfen Sie den Packungsinhalt, um sicherzustellen, dass

Sie das vollständige System mit allen oben dargestellten Kompo-

nenten erhalten haben.

3

3

Anschlüsse

Nr. Name Beschreibung

1 Objektiv Erlaubt die Überwachung eines großen Bereichs.

2 Netzkabel Kabel für Stromversorgung (12V DC)

3 Ethernet-Kabel Kabel für Ethernet (PoE)

Installation

Entfernen Sie den Inhalt vorsichtig aus der Verpackung und vergewissern

Sie sich, dass während der Lieferung nichts beschädigt wurde.

1. Markieren Sie die Bohrlöcher für die Schrauben an der Decke oder an

der Wand mit der mitgelieferten Bohrschablone.

2. Zerlegen Sie die Kamera durch Entfernen der Dome-Abdeckung.

3. Montieren Sie die Kamera mithilfe der Dübel (x2) und Schrauben (x2)

an der Decke oder an der Wand.

44

Bohrschablone

2-Punkte-

Bohrvorlage

DE

DE

EN

EN

FR

FR

Kunststoffdübel

PL

PL

RU

RU

Spezialschraube (M4)

4. Befestigen Sie die Dome-Abdeckung an der Kamera. Drehen Sie die

Kamera-Abdeckung im Uhrzeigersinn, um die Montage abzuschließen.

Verriegelungsschraube

Sperren: im Uhrzeigersinn

Entsperren: gegen den

Uhrzeigersinn

5

5

Anschluss an RJ-45

Schließen Sie ein Standard-RJ-45-Kabel an den Netzwerkanschluss der

Netzwerkkamera an. Zum direkten Anschluss an einen PC wird im Allge-

meinen ein Crossover-Kabel verwendet, während zum Anschluss an einen

Hub oder Switch ein direktes Kabel verwendet wird.

Schlitz für MicroSD-Karte

Legen Sie die MicroSD-Karte ein.

microSD-Karte

Anschluss der Stromversorgung

Schließen Sie die 12V DC-Stromversorgung an die Dome-Kamera an. (Die-

se Verbindung wird nicht verwendet, wenn die Stromversorgung über PoE

erfolgt)

Netzwerkverbindung und IP-Zuweisung

Die Netzwerkkamera unterstützt die Bedienung über das Netzwerk. Wenn

die Kamera erstmals an das Netzwerk angeschlossen wird, hat sie noch

keine zugewiesene IP-Adresse. Daher ist es erforderlich, dem Gerät mit

dem Hilfsprogramm eneo Scan Device auf der mitgelieferten CD eine IP-

Adresse zuzuweisen. Das werksseitig voreingestellte IP ist „192.168.1.10“.

HINWEIS: Weitere Informationen finden Sie im eneo Scan Device

Handbuch.
