Tietoja

– lisätietoja on osoitteessa www.bang-olufsen.com

Liitäntäpaneelin liitännät

Virtajohto ja -pistoke

TV:n takana olevassa liitäntäpaneelissa on liitännät, joilla TV kytketään BeoSystem 4 -järjestelmään ja verkkovirtaan.

Laitteen mukana toimitettu virtajohto ja pistoke on tarkoitettu nimenomaan tälle laitteelle. Älä vaihda pistoketta.

Jos virtajohto vahingoittuu, hanki uusi Bang & Olufsen -jälleenmyyjältä.

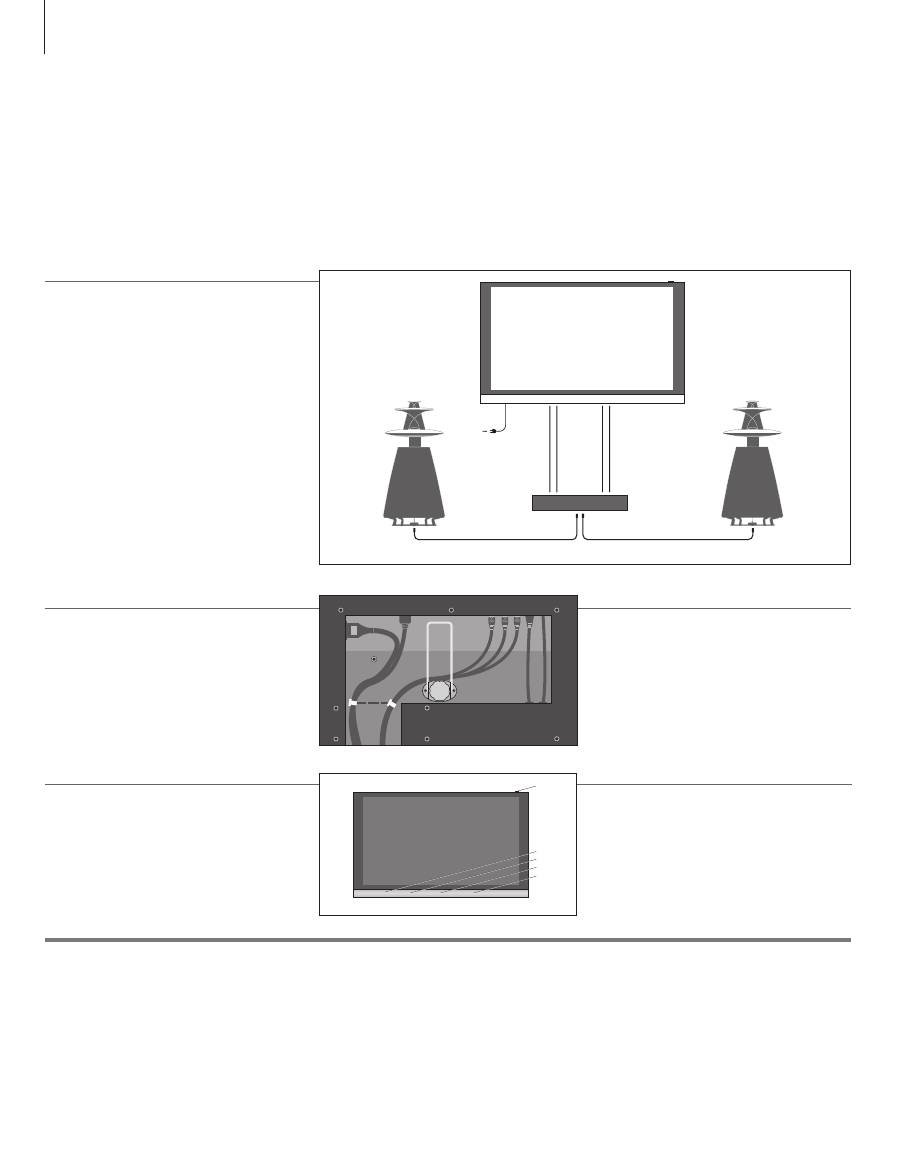

Television käyttöönotto

Tämä opaskirja sisältää tiedot TV:n käyttöönottamisesta ja liittämisestä Bang & Olufsenin BeoSystem 4 -järjestelmään. Voit lukea TV:n päivittäisiä toimintoja koskevat yleistiedot  BeoSystem-opaskirjoista, jotka ovat osoitteessa www.bang-olufsen.com/guides.  Oletamme, että jälleenmyyjäsi toimittaa, asentaa ja säätää tuotteen.

Kaapelien kytkeminen

Kun TV on kiinnitetty seinätelineeseen, voit työntää

välikannaketta (A) alaspäin, jotta pääset käsiksi

liitäntäpaneeliin.

Liitännät

Tee liitännät, kun sekä TV että BeoSystem on irrotettu

sähköverkosta. Käytä liitäntöihin oikeantyyppisiä

kaapeleita. Kun kaikki liitännät ovat valmiit,

kytke koko järjestelmä verkkovirtaan. TV:ssä on

sisäänrakennettu keskikaiutin. Äänentoistoelämyksen

parantamiseksi televisioon voidaan kytkeä

lisäkaiuttimet.

Yleiskatsaus

1

  Merkkivalo. Kun TV:hen kytketään virta tai se

sammutetaan, merkkivalo syttyy hetkeksi.

Lisätietoja on BeoSystem 4 -opaskirjoissa

osoitteessa www.bang-olufsen.com/guides.

2

3D-signaalia lähettävät infrapunalähettimet.

3

Kaukosäätimen signaalit vastaanottava

infrapunavastaanotin.

4

  Automatic Colour Management -anturin varsi.

Varmista turvallisuussyistä johtojen kiinnitys

nippusiteillä. Aseta johdot välikannakkeen taakse.

1

2

2

3

4

POWER LINK

POWER LINK

HDMI IN

POWER LINK

IR OUT

HDMI OUT

PL6

IR / AUTO

CONTRAST

CONTRO

L

MONITOR

CONTRO

L

BEOSYSTEM

BEOSYSTEM

A
