Información

– si desea obtener más información: www.bang-olufsen.com

Tomas del panel de conexiones

Cable y enchufe de alimentación

El panel de conexiones, situado en la parte posterior del televisor, contiene las tomas que permiten

conectar el equipo a BeoSystem 4 y a la red eléctrica.

El enchufe y el cable de alimentación suministrados han sido diseñados especialmente para este equipo.

No cambie el enchufe; si el cable de alimentación resulta dañado, deberá adquirir otro a través de su distribuidor

de Bang & Olufsen.

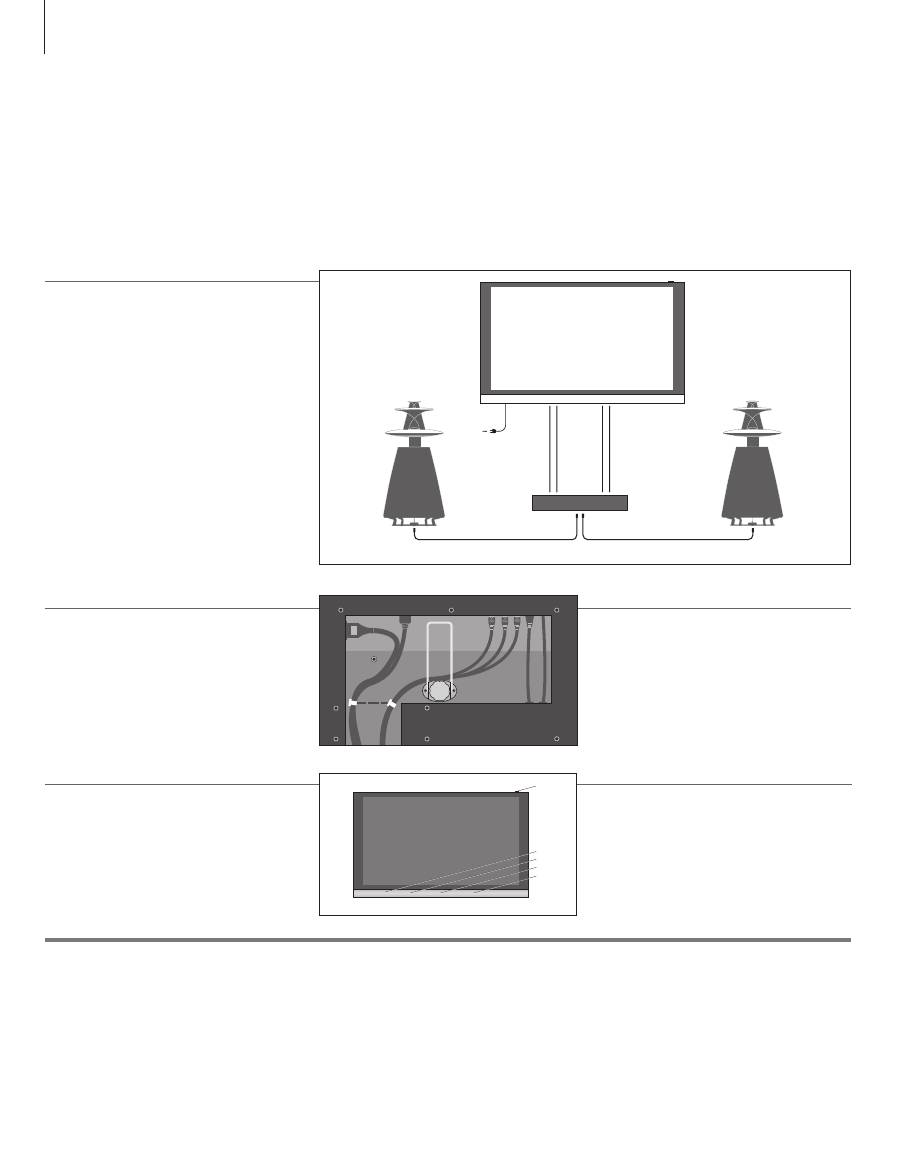

Instalación del televisor

Esta Guía contiene información acerca de la conexión e instalación del televisor con  un equipo BeoSystem 4 de Bang & Olufsen. Si desea obtener información de carácter  general acerca del uso habitual, consulte las guías de BeoSystem 4 disponibles en el  sitio web www.bang-olufsen.com/guides. Su distribuidor local es responsable de la  entrega, la instalación y la configuración del equipo.

Disposición de los cables

Una vez instalado el televisor en un soporte de

pared, será posible desplegar el soporte separador

(A) para acceder al panel de conexiones.

Conexiones

Lleve a cabo las conexiones con el televisor y el

equipo BeoSystem desconectados de la red eléctrica.

Conecte el televisor empleando el tipo de cables

apropiado. Una vez efectuadas todas las conexiones,

conecte todo el sistema a la red eléctrica. El televisor

posee un altavoz central integrado. Puede conectar

más altavoces para mejorar la experiencia sonora.

Aspectos generales

1

  Indicador luminoso. Al encender o apagar el

televisor, el indicador luminoso se ilumina

brevemente. Si desea obtener más información,

consulte las guías de BeoSystem 4 disponibles

en el sitio web www.bang-olufsen.com/guides.

2

Transmisores IR para el envío de las señales 3D.

3

Receptor IR para la recepción de las señales del

terminal a distancia.

4

  Brazo sensor (forma parte de la tecnología

Automatic Colour Management).

Por motivos de seguridad, los cables deben fijarse

empleando bridas. Coloque los cables tras el soporte

separador.

1

2

2

3

4

POWER LINK

POWER LINK

HDMI IN

POWER LINK

IR OUT

HDMI OUT

PL6

IR / AUTO

CONTRAST

CONTRO

L

MONITOR

CONTRO

L

BEOSYSTEM

BEOSYSTEM

A

14
