NAHROMADĚNÍ MATERIÁLU

 V PŘÍVODNÍ ŠACHTĚ:

Jestliže  dojde  vlivem  velkého  množství

přiváděného  materiálu  k  ucpání,  zablokuje  se

řezný mechanizmus a zastaví se. Potom postu-

pujte následovně:

-  Stiskněte  kolébkový  spínač  (1)  (obr.  1)  (do

polohy “zahnutá šipka”).

-  Řezný  mechanizmus  běží  pozpátku  a  uvolní

příliš mnoho přivedeného materiálu.

-  Vrácený materiál ze stroje vyjměte a pokračujte

ve zpracování s menším množstvím.

OCHRANA MOTORU:

Motor se vypne, jakmile dojde k jeho přetížení.

Kolébkovým spínačem (1) (obr. 1) stroj vypněte

(poloha  “0”).  Po  ochlazení,  trvajícím  cca  15-

20 minut (podle teploty prostoru) můžete stroj

opět zapnout.

SEZNAM ČINNOSTÍ PŘI PORUCHÁCH:

Jestliže  stroj  nefunguje,  překontrolujte  násle-

dující body:

-  Je

síťová zástrčka

 zapojená v síti?

-  Je zapnutý

kolébkový spínač (1)

?

-  Nedošlo k

nahromadění materiálu

 v přívodní

šachtě?

  Postupujte  podle  instrukcí  v  kapitole

“NAHROMADĚNÍ  MATERIÁLU  V  PŘÍVODNÍ

ŠACHTĚ”.

-  Nebyl přetížený

motor

?

  Viz popis v kapitole “PORUCHA MOTORU”.

Jestliže  se  porucha  netýká  žádného  kon-

trolního bodu, uvědomte prosím naši servisní

službu.

Nesmějí  být  provedeny  žádné

konstrukční změny!

Při  nedodržení  zaniká  povolení  k

provozu.

PacMate

PORUCHA / ÚDRŽBA

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

POSTAVENÍ

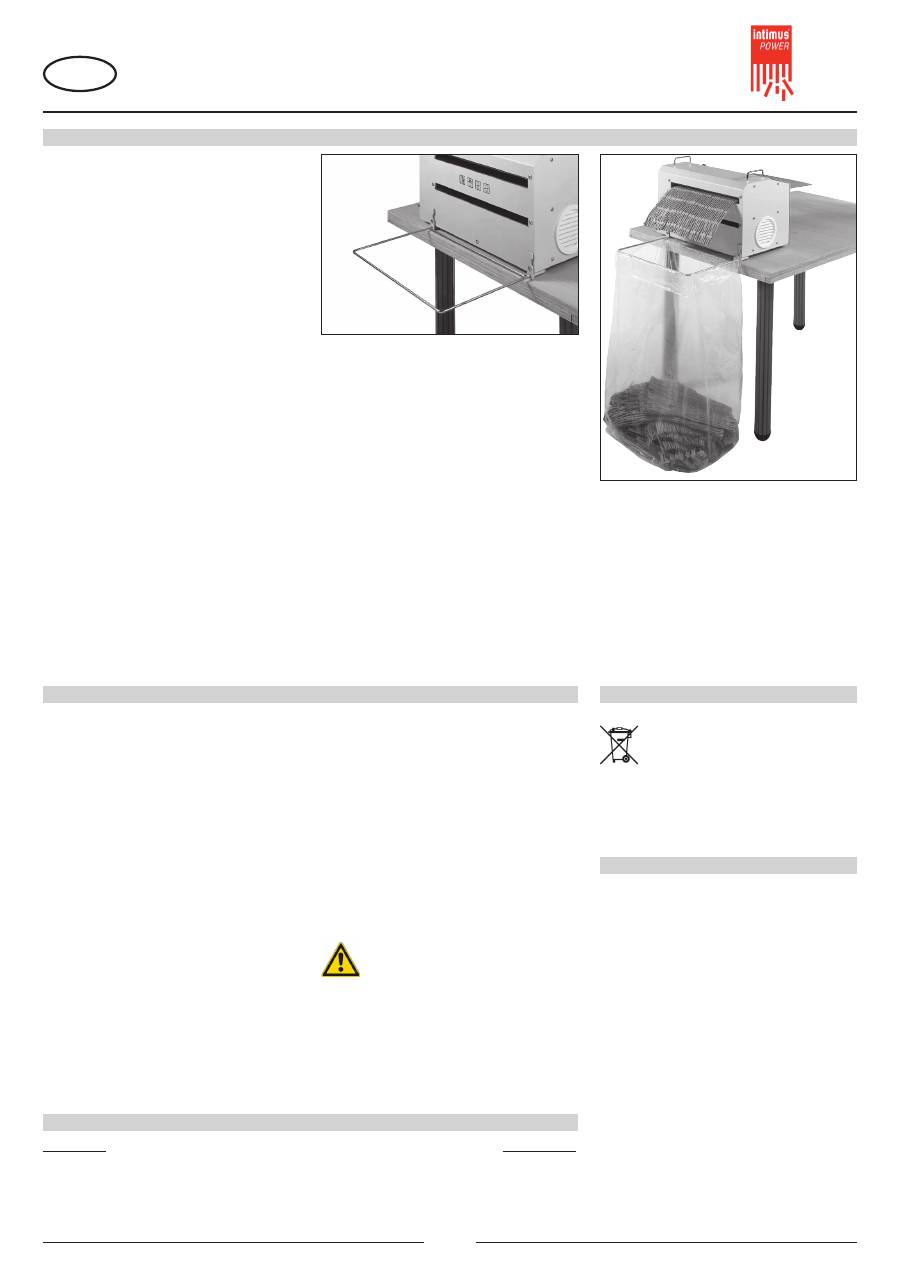

POKYNY K POSTAVENÍ:

Při  postavení  a  seřízení  stroje  postupujte

následovně:

1.

Postavte stroj na libovolný stůl tak, aby obě

zadní nožky byly na okraji stolu.

  Žádný strach! Těžiště stroje leží vždy na stole.

Převrácení přes hranu stolu není možné.

2.

 Kovový  rám  na  pytel  vytáhněte  až  na  doraz

(obr. 3).

3.

 Zavěste  plastikový  pytel  na  oba  postranní

upevňovací háčky na krytu a okraj přehrněte

přes rám pytle směrem zevnitř ven (obr. 4).

TECHNICKÉ ÚDAJE

Řezná šířka:

3,8x112 mm

Řezný výkon:

1-vrstevný

karton kvality 1.2

Výška přivedeného

materiálu:

10 mm

Pracovní šířka:

400 mm

Řezná rychlost:

0,13 m/sec

Příkon:

1,1kW

Přerušení provozu (PP):

30 min – 15 min

Připojovací napětí:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Vstupní ochrana:

230V:

16 A

240V:

13 A

100V-120V:

20 A

Šířka:

525 mm

Hloubka:

300 mm

Výška:

375 mm

Úroveň hladiny hluku:

cca 61 dB(A)

Hmotnost:

cca 38 kg

Označení

Objed. čís.

Plastikový pytel, 440 x 390 x 1100 x 0,03 mm

99951

Upozornění:

 Při objednávání částí zvláštního příslušenství a při objednávkách náhradních

dílů se prosím obraťte na Vašeho odborného prodejce.

CZ

LIKVIDACE

LIKVIDACE STROJE:

Stroj  na  konci  jeho  životnosti  likvidujte

vždy  s  ohledem  na  životní  prostředí.

Žádné díly stroje nebo obalu nedávejte

do domácího odpadu.

29

Obr. 3

Ob. 4
