RemaRques paRticulièRes
- Installez une soupape de sécurité conforme à la
norme en vigueur sur l’arrivée d’eau froide. Notez
qu’en fonction de la pression au repos, il sera
éventuellement nécessaire de poser un réducteur
de pression supplémentaire.
- La conduite d’évacuation doit être conçue de
sorte que l’eau puisse s’écouler librement lorsque
la soupape de sécurité est entièrement ouverte.
- Installez la conduite de purge de la soupape de
sécurité avec une inclinaison constante vers le
bas dans un local à l’abri du gel.
- L’ouverture de purge de la soupape de sécurité
doit être ouverte sur l’atmosphère.
uTiLiSATion
1. remarques générales
Les chapitres Utilisation et Remarques particulières s’adressent
aux utilisateurs de l’appareil et aux installateurs.
Le chapitre « Installation » s’adresse aux installateurs.
Remarque
Veuillez lire attentivement cette notice avant utilisation
et conservez-la soigneusement.
Remettez cette notice au nouvel utilisateur le cas échéant.
1.1 consignes de sécurité
1.1.1 structure des consignes de sécurité
!
MENTION D’AVERTISSEMENT Nature du danger
Sont indiqués ici les risques éventuellement encourus en
cas de non-respect de la consigne de sécurité.
f
f
Sont indiquées ici les mesures permettant le pallier
le danger.
1.1.2 symboles, nature du danger
Symbole
nature du danger
Blessure
Électrocution
Brûlure
(brûlure, ébouillantement)
1.1.3 mentions d’avertissement
MenTion d’Aver-
TiSSeMenT
Signification
DANGER
Caractérise des remarques dont le non-respect entraîne
de graves lésions, voire la mort.
AVERTISSEMENT
Caractérise des remarques dont le non-respect peut
entraîner de graves lésions, voire la mort.
ATTENTION
Caractérise des remarques dont le non-respect peut en-
traîner des lésions légères ou moyennement graves.
!
uTiLiSATion
Sécurité
28
| PSH Trend www.stiebel-eltron.com
1.2 autres repérages utilisés dans cette
documentation
Remarque
Le symbole ci-contre caractérise des remarques géné-
rales.
f
f
Lisez attentivement les remarques.
Symbole
Signification
Dommages matériels
(dommages causés à l’appareil, dommages indirects et
pollution de l’environnement)
Recyclage de l’appareil
f
f
Ce symbole signale une action à entreprendre. Les actions
nécessaires sont décrites pas-à-pas.
1.3 unités de mesure
Remarque
Sauf indication contraire, toutes les cotes sont indiquées
en millimètres.
2. sécurité
2.1 utilisation conforme
Cet appareil est conçu pour la production d’eau chaude sanitaire
et peut alimenter un ou plusieurs points de soutirage.
L’appareil est destiné à une utilisation domestique. Il peut être
utilisé sans risques par des personnes qui ne disposent pas de
connaissances techniques particulières. L’appareil peut également
être utilisé dans un environnement non domestique, p. ex. dans de
petites entreprises, à condition que son utilisation soit identique.
Tout autre emploi est considéré comme non-conforme. L’utilisation
de l’appareil pour chauffer d’autres liquides que de l’eau pure ou
additionnée de produits chimiques, p. ex. de l’eau glycolée, est
considérée comme non conforme.
Une utilisation conforme de l’appareil implique le respect de cette
notice et de celles relatives aux accessoires utilisés.
2.2 consignes de sécurité générales
AVERTISSEMENT Brûlure
La température de la robinetterie et de la soupape de
sécurité peut dépasser 60 °C en service.
Risque de brûlure à des températures de sortie d’eau
supérieures à 43 °C.
!
AVERTISSEMENT Blessure
L’appareil peut être utilisé par les enfants de 8 ans et plus
ainsi que par les personnes aux facultés physiques, sen-
sorielles ou mentales réduites ou par des personnes sans
expérience lorsqu’ils sont sous surveillance ou qu’ils ont
été formés à l’utilisation en toute sécurité de l’appareil
et qu’ils ont compris les dangers encourus. Ne laissez
pas les enfants jouer avec l’appareil. Ni le nettoyage ni
la maintenance relevant de l’utilisateur ne doivent être
effectués par des enfants sans surveillance.
!
Dommages matériels
L’utilisateur doit protéger du gel les conduites d’eau et la
soupape de sécurité.
Remarque
L’appareil est sous pression. Pendant la montée en tem-
pérature, de l’eau d’expansion s’écoule de la soupape
de sécurité.
f
f
Appelez un installateur si de l’eau coule alors que la
montée en température est achevée.
2.3 marquage ce
Le marquage CE certifie que l’appareil répond à toutes les exi-
gences fondamentales :
- directive sur la compatibilité électromagnétique
- directive basse tension
2.4 label de conformité
Voir la plaque signalétique sur l’appareil.
3. description de l’appareil
L’appareil en circuit fermé (sous pression) chauffe l’eau sanitaire
au moyen de l’électricité. Pour régler la température souhaitée,
utilisez le bouton de réglage de température. Le chauffage au-
tomatique à la température souhaitée a lieu en fonction de l’ali-
mentation électrique.
La cuve en tôle d’acier possède un émaillage direct spécial «Co
Pro» et est équipée d’une anode de protection. L’anode protège
le réservoir intérieur de la corrosion.
Protection hors gel
L’appareil est également protégé du gel avec le réglage de la
température sur « * » si l’alimentation électrique est assurée.
L’appareil se met en route au moment opportun et réchauffe l’eau.
Les conduites d’eau et la soupape de sécurité ne sont pas proté-
gées du gel par l’appareil.
!
uTiLiSATion
réglages
fr
an
çai
s
www.stiebel-eltron.com
PSH Trend |
29

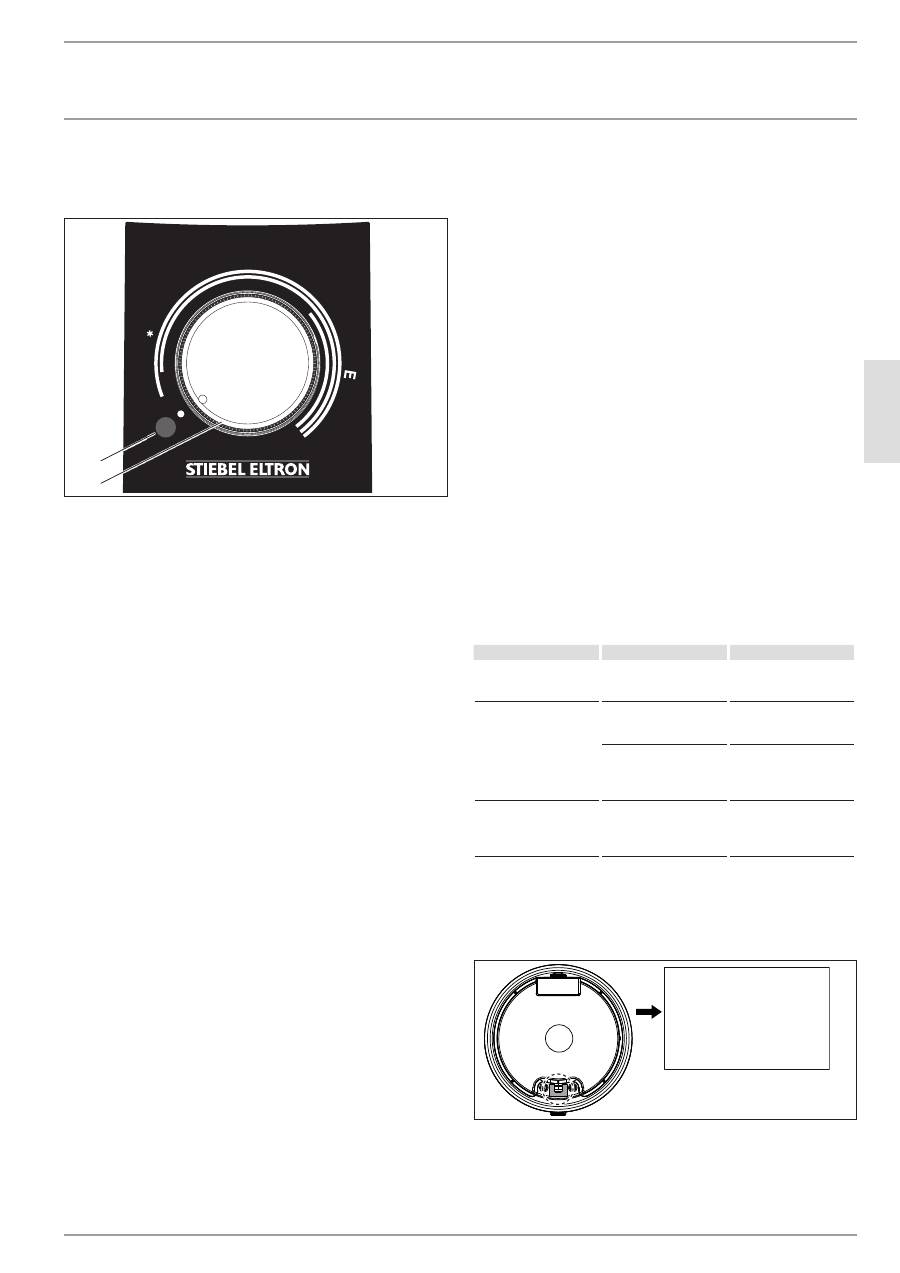

4. réglages
La température se règle en continu.
max
D
00000
37
146
2
1
1
Témoin lumineux pour l’affichage du fonctionnement
2
Bouton de réglage de température
*
Protection hors gel
E
Position d’économie d’énergie recommandée,
faible entartrage, 60 °C
Max. Température maximale, 75 °C
Il est à noter que, selon le système, les températures réelles
peuvent différer de la valeur réglée.
témoin lumineux pour l’affichage du fonctionnement
Le témoin lumineux de l’affichage du fonctionnement est allumé
lorsque l’appareil chauffe l’eau.
4.1 Vacances et absence
f
f
Si vous prévoyez de ne pas utiliser l’appareil pendant plu-
sieurs jours, tournez le bouton de réglage de la tempéra-
ture sur une position entre protection hors gel et économie
d’énergie.
f
f
Si vous prévoyez de ne pas utiliser l’appareil sur une période
prolongée, réglez-le sur la protection hors gel pour économi-
ser l’énergie. En absence de risque de gel, vous pouvez aussi
débrancher l’appareil du réseau électrique.
f
f
Avant la première utilisation, chauffez une fois le contenu du
ballon à plus de 60 °C pour des raisons d’hygiène.
5. nettoyage, entretien et
maintenance
f
f
Faîtes contrôler régulièrement la sécurité électrique de l’ap-
pareil et le fonctionnement du groupe de sécurité par un
installateur.
f
f
Au bout d’un an, faites contrôler une première fois l’anode
de protection par un installateur. L’installateur déterminera
ensuite la périodicité des contrôles suivants.
f
f
N’utilisez ni produit de nettoyage abrasif ni solvant. Un
chiffon humide suffit pour le nettoyage et l’entretien de
l’appareil.
entartrage
f
f
Presque toutes les eaux déposent du calcaire à des tempé-
ratures élevées. Il se dépose dans l’appareil et affecte son
fonctionnement et sa durée de vie. Pour cette raison, il faut
détartrer de temps en temps les corps de chauffe. L’installa-
teur qui connaît la qualité de l’eau locale vous dira quand il
conviendra de faire la prochaine maintenance.
f
f
Contrôlez régulièrement les robinetteries. Vous pouvez élimi-
ner le tartre à la sortie des robinetteries avec les produits de
détartrage du commerce.
f
f
Actionnez régulièrement la soupape de sécurité afin d’éviter
tout grippage dû aux dépôts de calcaire.
6. aide au dépannage
Problème
cause
Solution
L’eau ne chauffe pas et
le témoin lumineux ne
s’allume pas.
L’appareil n’est pas sous
tension.
Contrôlez les coupe-cir-
cuits du tableau de ré-
partition de la maison.
L’eau ne chauffe pas
assez et le témoin lumi-
neux s’allume.
La température réglée
est trop basse.
Augmentez la tempé-
rature.
L’appareil chauffe à nou-
veau par exemple après
soutirage d’une grande
quantité d’eau.
Attendez que le témoin
lumineux s’éteigne.
Le débit est faible.
Le régulateur de jet placé
dans la robinetterie ou
la pomme de douche est
entartré ou encrassé.
Procédez au nettoyage
et/ou au détartrage du
régulateur de jet ou de la
pomme de douche.
Appelez un installateur si vous ne réussissez pas à éliminer la
cause du problème. Communiquez-lui les numéros indiqués sur la
plaque signalétique pour qu’il puisse vous aider plus rapidement
et plus efficacement (000000 et 0000-000000) :
E-NO.: 000000
F-NO.: 0000-000000
