Stiebel Eltron PSH 50 Trend: inSTALLATion

inSTALLATion: Stiebel Eltron PSH 50 Trend

background image

6

 | PSH  Trend

www.stiebel-eltron.com

inSTALLATion

Sicherheit

inSTALLATion

7.  sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur

des Gerätes darf nur von einem Fachhandwerker durchgeführt

werden.

7.1  allgemeine sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-

heit nur, wenn das für das Gerät bestimmte Original-Zubehör und

die originalen Ersatzteile verwendet werden.

7.2  Vorschriften, normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften

und Bestimmungen.

8.  gerätebeschreibung

8.1  lieferumfang

Mit dem Gerät werden geliefert:

- Sicherheitsventil

Das beiliegende Sicherheitsventil darf in Belgien nicht ver-

wendet werden bitte verwenden Sie die marktüblichen

Sicherheitsventile (siehe auch Preisliste).

8.2  Zubehör

Druck-Armaturen sind als Zubehör erhältlich.

9.  Vorbereitungen

9.1  montageort

Das Gerät ist zur festen Wandmontage auf einer geschlossenen

Fläche vorgesehen. Achten Sie darauf, dass die Wand ausreichend

trag fä hig  ist.

Zur Ableitung des Ausdehnungswassers sollte sich ein geeigneter

Abfluss in der Nähe des Gerätes befinden.

Montieren Sie das Gerät immer senkrecht, in einem frostfreien

Raum und in der Nähe der Entnahmestelle.

Das Gerät kann nicht in einer Ecke montiert werden, da die

Schrauben zur Befestigung an der Wand von der Seite zugäng-

lich sein müssen.

9.2  wandaufhängung montieren

Hinweis

Achten Sie darauf, dass der Temperatur-Einstellknopf von

vorn zugänglich ist.

Die am Gerät befestigte Wandaufhängung ist mit Haken-Lang-

löchern versehen, die eine Montage auf bereits bestehende Auf-

hängebolzen von Vorgängergeräten in den meisten Fällen ermög-

licht.

f

f

Übertragen Sie andernfalls die Maße für die Bohrungen

auf die Wand (siehe Kapitel „Technische Daten / Maße und

Anschlüsse“).

f

f

Bohren Sie die Löcher und befestigen Sie die Wandauf-

hängung mit Schrauben und Dübeln. Wählen Sie das Be-

festigungsmaterial nach Festigkeit der Wand aus.

f

f

Hängen Sie das Gerät mit den Wandaufhängungen an die

Schrauben oder Bolzen. Beachten Sie dabei das Leergewicht

des Geräts (siehe Kapitel „Technische Daten / Datentabelle“)

und arbeiten Sie gegebenenfalls mit zwei Personen.

f

f

Richten Sie das Gerät waagerecht aus.

background image

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

7

inSTALLATion

Montage

10.  montage

10.1  wasseranschluss

!

Sachschaden

Führen Sie alle Wasseranschluss- und Installations-

arbeiten nach Vorschrift aus.

Das Gerät muss mit Druck-Armaturen betrieben werden.

10.1.1  Zugelassene werkstoffe

!

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten

Sie die Herstellerangaben und das Kapitel „Technische

Daten / Störfallbedingungen“.

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und

Kunststoff zugelassen.

warmwasserleitung

Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff-Rohr-

systemen zugelassen.

10.1.2  sicherheitsventil montieren

Hinweis

Das beiliegende Sicherheitsventil darf in Belgien nicht

verwendet werden bitte verwenden Sie die markt-

üblichen Sicherheitsventile (siehe auch Preisliste).

Hinweis

Ist der Wasserdruck höher als 0,6 MPa, muss in den „Kalt-

wasser Zulauf“ ein Druckminderventil eingebaut werden.

Der maximal zulässige Druck darf nicht überschritten werden

(siehe Kapitel „Technische Daten / Datentabelle“).

f

f

Installieren Sie ein baumustergeprüftes Sicherheitsventil in

der Kaltwasserzulaufleitung. Beachten Sie dabei, dass Sie

in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein

Druckminderventil benötigen.

f

f

Dimensionieren Sie die Abflussleitung so, dass bei voll ge-

öffnetem Sicherheitsventil das Wasser ungehindert ablaufen

kann.

f

f

Montieren Sie die Abblaseleitung des Sicherheitsventils mit

einer stetigen Abwärtsneigung in einem frostfreien Raum.

f

f

Die Abblaseöffnung des Sicherheitsventils muss zur

Atmosphäre geöffnet bleiben.

10.2  elektrischer anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installations-

arbeiten nach Vorschrift aus.

Trennen Sie bei allen Arbeiten das Gerät allpolig vom

Netzanschluss.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester An-

schluss erlaubt. Das Gerät muss über eine Trennstrecke

von mindestens 3 mm allpolig vom Netzanschluss ge-

trennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter

angeschlossen ist.

!

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung

muss mit der Netzspannung übereinstimmen.

elektrische anschlussleitung

GEFAHR Stromschlag

Die elektrische Anschlussleitung darf bei Beschädigung

oder Austausch nur durch einen vom Hersteller be-

rechtigten Fachhandwerker mit dem originalen Ersatz-

teil ersetzt werden.

Das Gerät wird mit einer flexiblen vorkonfektionierten Anschluss-

leitung mit Aderendhülsen ohne Stecker ausgeliefert.

f

f

Reicht die Leitungslänge nicht aus, klemmen Sie die An-

schlussleitung im Gerät ab. Verwenden Sie ein geeignetes

Installationskabel.

f

f

Achten Sie bei der Verlegung der neuen elektrischen An-

schlussleitung darauf, dass sie wasserdicht durch die vor-

handene Kabeldurchführung geführt wird, und schließen Sie

sie innerhalb des Gerätes sachgerecht an.

background image

8

 | PSH  Trend

www.stiebel-eltron.com

inSTALLATion

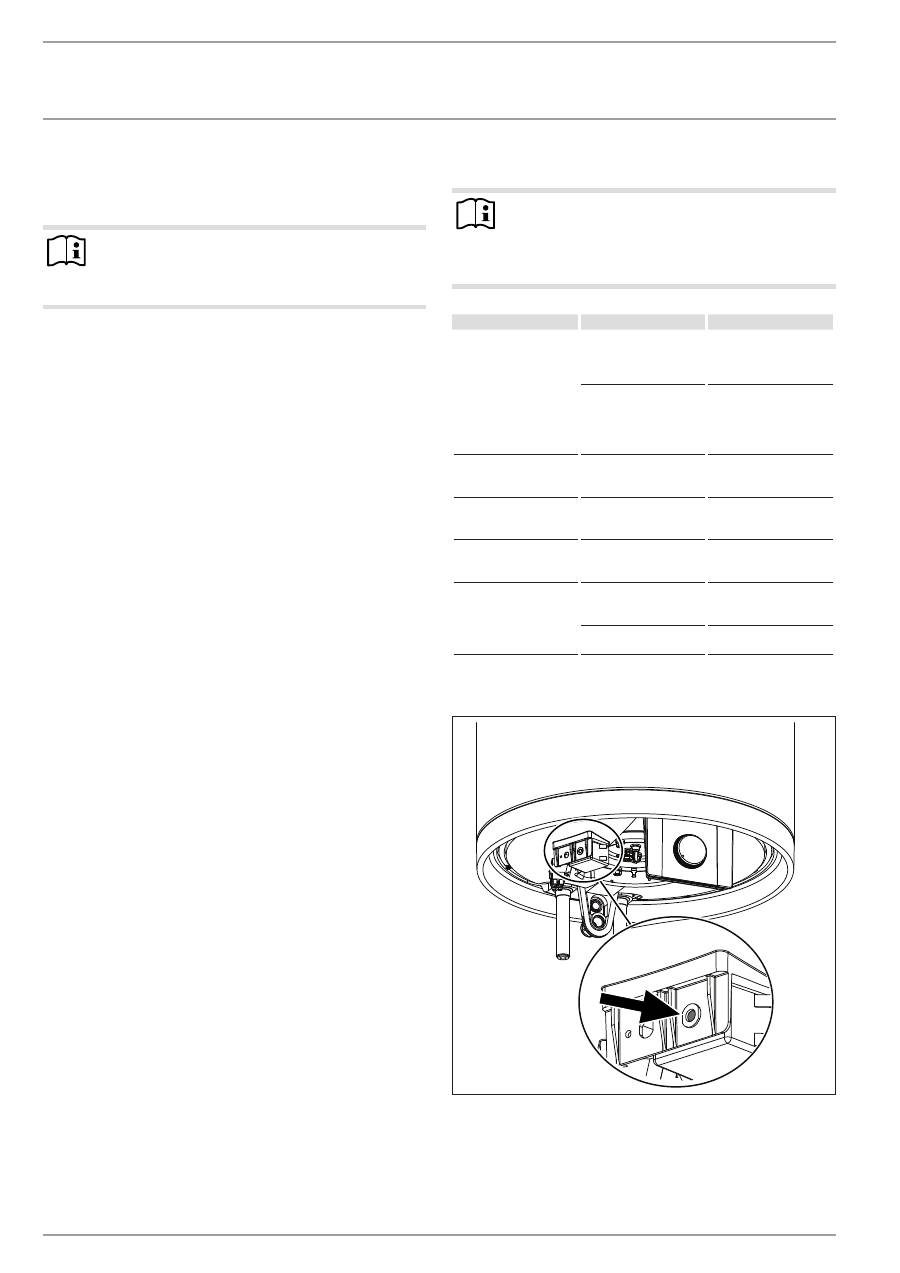

inbetriebnahme

11.  inbetriebnahme

11.1  erstinbetriebnahme

Hinweis

Füllen Sie das Gerät vor dem elektrischen Anschluss mit

Wasser. Wenn Sie ein leeres Gerät einschalten, schaltet

der Sicherheitstemperaturbegrenzer das Gerät ab.

f

f

Spülen Sie die Kaltwasserleitung vor dem Anschluss des

Gerätes gründlich durch, damit keine Fremdkörper in den

Behälter oder das Sicherheitsventil gelangen.

f

f

Öffnen Sie das Absperrventil in der Kaltwasserzulaufleitung.

f

f

Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt

und das Leitungsnetz luftfrei ist.

f

f

Stellen Sie die Durchflussmenge ein. Beachten Sie dabei

die maximal zulässige Durchflussmenge bei voll geöffneter

Armatur (siehe Kapitel „Technische Daten / Datentabelle“).

f

f

Reduzieren Sie gegebenenfalls die Durchflussmenge an der

Drossel des Sicherheitsventils.

f

f

Drehen Sie den Temperatur-Einstellknopf auf maximale

Temperatur.

f

f

Schalten Sie die Netzspannung ein.

f

f

Prüfen Sie die Arbeitsweise des Gerätes. Achten Sie dabei auf

das Abschalten des Temperaturreglers.

f

f

Prüfen Sie die Funktion des Sicherheitsventils.

11.1.1  Übergabe des gerätes

f

f

Erklären Sie dem Benutzer die Funktion des Gerätes und des

Sicherheitsventils und machen Sie ihn mit dem Gebrauch

vertraut.

f

f

Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell

die Verbrühungsgefahr.

f

f

Übergeben Sie diese Anleitung.

11.2  wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

12.  außerbetriebnahme

f

f

Trennen Sie das Gerät mit der Sicherung in der Haus-

installation von der Netzspannung.

f

f

Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät

entleeren“.

13.  störungsbehebung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheits-

temperaturbegrenzer auslösen. Diesen Temperaturen

kann das Gerät schon bei der Lagerung oder beim Trans-

port ausgesetzt sein.

Störung

ursache

Behebung

Das Wasser wird nicht

warm und die Signal-

lampe leuchtet nicht.

Der Sicherheits-

temperaturbegrenzer hat

angesprochen, weil der

Regler defekt ist.

Beheben Sie die Fehler-

ursache. Tauschen Sie

den Regler aus.

Der Sicherheits-

temperaturbegrenzer hat

angesprochen, weil die

Temperatur -15 °C unter-

schritten hat.

Drücken Sie die Rück-

stelltaste (siehe Ab-

bildung).

Das Wasser wird nicht

warm und die Signal-

lampe leuchtet.

Der Heizkörper ist defekt.

Tauschen Sie den Heiz-

körper aus.

Das Wasser wird nicht

warm genug und die

Signallampe leuchtet.

Der Temperaturregler ist

defekt.

Tauschen Sie den

Temperaturregler aus.

Die Aufheizzeit ist sehr

lang und die Signallampe

leuchtet.

Der Heizkörper ist ver-

kalkt.

Entkalken Sie den Heiz-

körper.

Das Sicherheitsventil

tropft bei ausgeschalteter

Heizung.

Der Ventilsitz ist ver-

schmutzt.

Reinigen Sie den Ventil-

sitz.

Der Wasserdruck ist zu

hoch.

Installieren Sie ein

Druckminderventil.

rückstelltaste sicherheitstemperaturbegrenzer

D

00000

37

14

3

background image

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

9

inSTALLATion

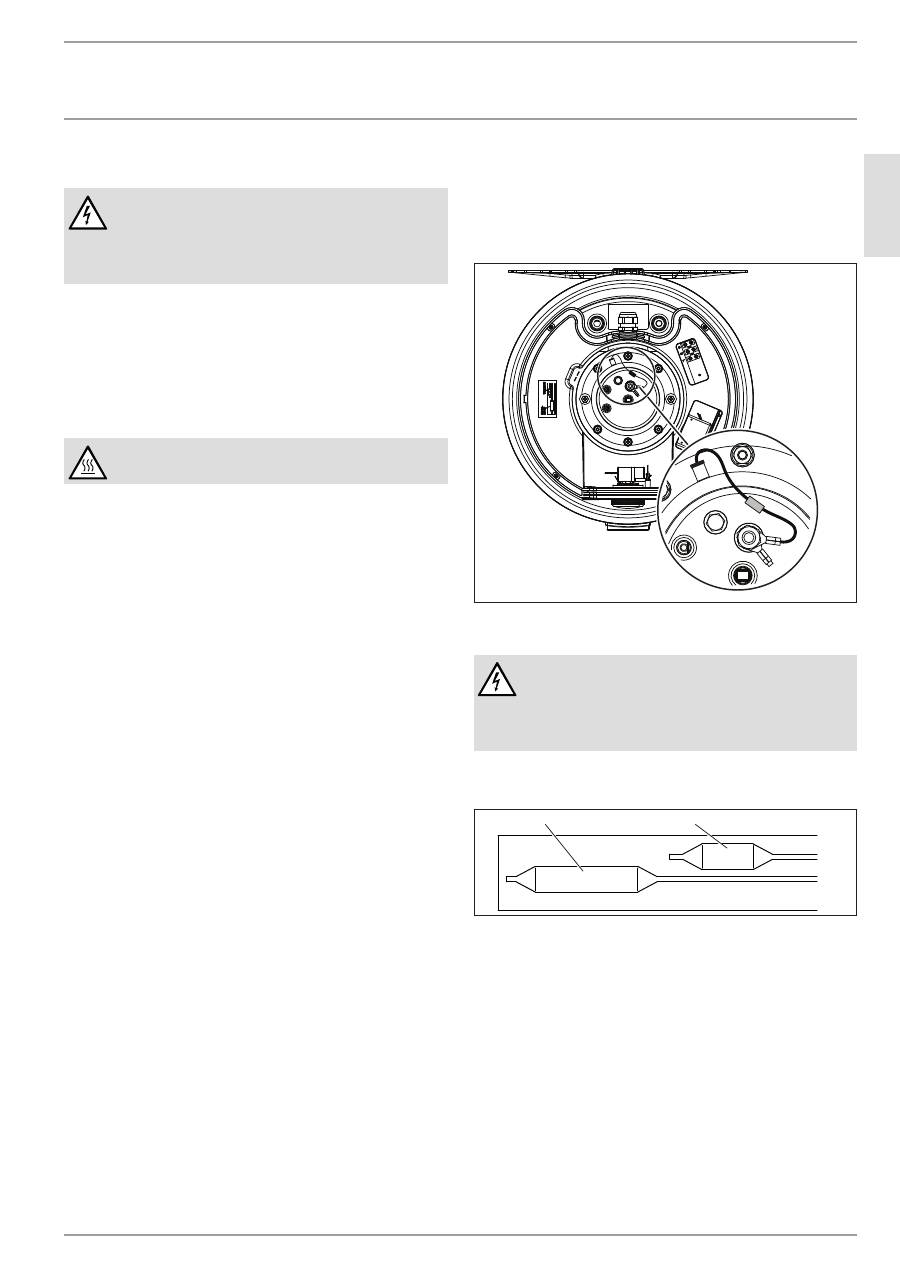

wartung

14.  wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installations-

arbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig von der

Netzspannung.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel

„Gerät entleeren“.

14.1  sicherheitsventil prüfen

f

f

Prüfen Sie das Sicherheitsventil regelmäßig.

14.2  gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum

Schutz der gesamten Installation entleert werden muss, gehen Sie

folgendermaßen vor:

f

f

Schließen Sie das Absperrventil in der

Kaltwasserzulaufleitung.

f

f

Öffnen Sie die Warmwasserventile aller Entnahmestellen, bis

das Gerät entleert ist.

f

f

Lassen Sie Restwasser am Sicherheitsventil ab.

14.3  schutzanode kontrollieren / austauschen

f

f

Kon trollieren Sie die Schutzanode erstmalig nach einem Jahr

und tauschen Sie sie gegebenenfalls aus.

f

f

Entscheiden Sie danach, in welchen Zeitabständen die

weiteren Prüfungen durchgeführt werden.

14.4  entkalken

f

f

Entnehmen Sie lose Kalkablagerungen aus dem Behälter.

f

f

Sofern notwendig, entkalken Sie den Innenbehälter mit

handelsüblichen Entkalkungsmitteln.

f

f

Entkalken Sie den Flansch nur nach Demontage und be-

handeln Sie die Behälteroberfläche und die Schutzanode

nicht mit Entkalkungsmitteln.

14.5  Korrosionsschutzwiderstand

Stellen Sie sicher, dass bei der Wartung der Korrosionsschutz-

widerstand (560 Ω) nicht beschädigt oder entfernt wird. Bauen

Sie den Korrosionsschutzwider stand nach dem Austausch wieder

ordnungs gemäß  ein.

D

00000

37

14

1

14.6  elektrische anschlussleitung austauschen

GEFAHR Stromschlag

Die elektrische Anschlussleitung darf bei Beschädigung

oder Austausch nur durch einen vom Hersteller be-

rechtigten Fachhandwerker mit dem originalen Ersatz-

teil ersetzt werden.

14.7  regler-Begrenzer-Kombination austauschen

D

00000

37

14

2

2

1

1  Regler-Fühler

2  Begrenzer-Fühler

f

f

Stecken Sie den Regler-Fühler und den Begrenzer-Fühler bis

zum Anschlag in die Fühlerhülse.

background image

10

 | PSH  Trend

www.stiebel-eltron.com

inSTALLATion

Technische daten

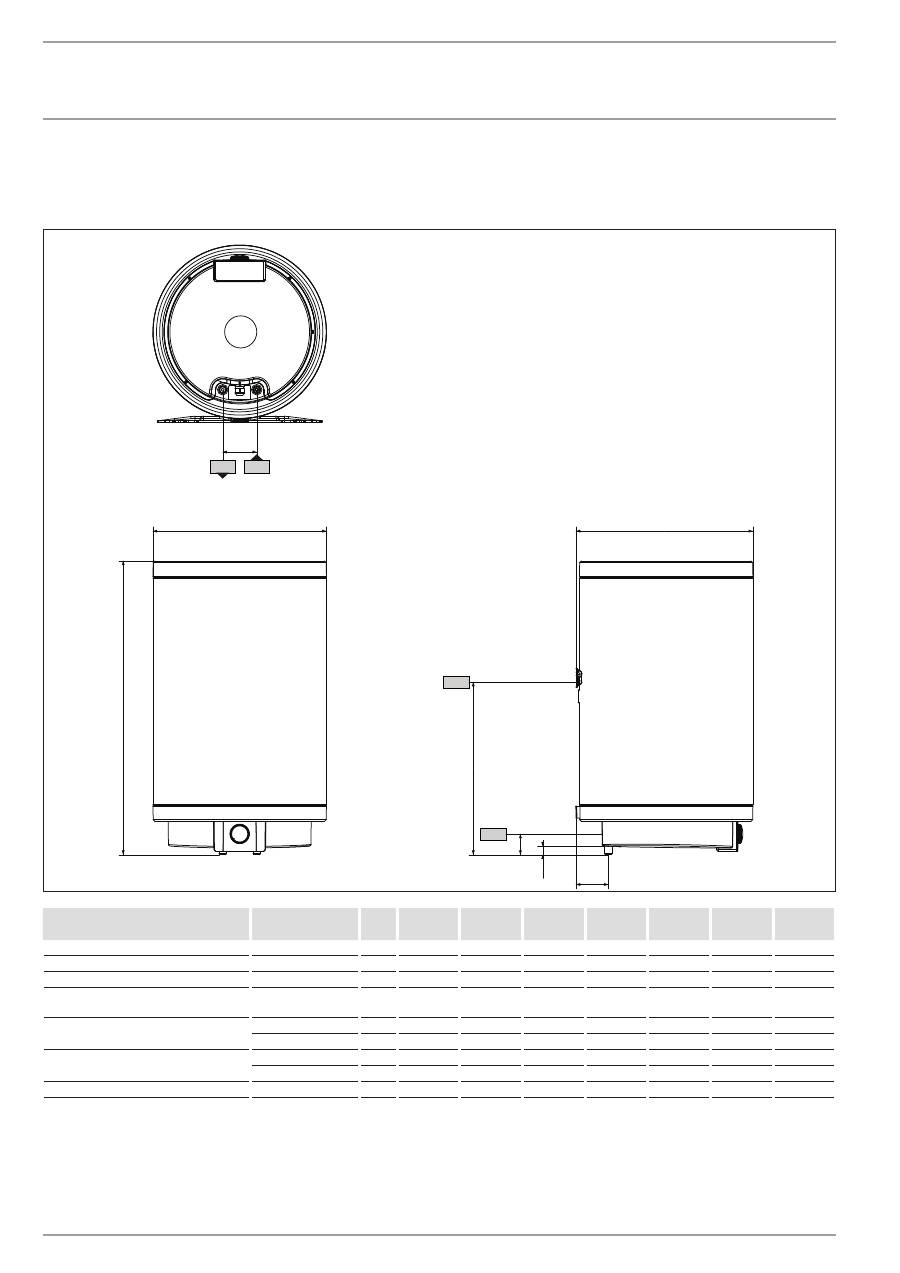

15.  technische daten

15.1  maße und anschlüsse

c01

c06

i13

b01

a10

100

a40

a30

61

23

D

00000

37

13

5





PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

a10 Gerät

Höhe

mm

635

890

860

1015

1170

1400

1705

a30 Gerät

Tiefe

mm

410

410

520

520

520

520

520

a40 Gerät

Durchmesser

mm

405

405

510

510

510

510

510

b01  Durchführung elektr. Leitungen

Verschraubung



M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

c01  Kaltwasser Zulauf

Außengewinde

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Abstand hinten

mm

85,5

85,5

95

95

95

95

95

c06  Warmwasser Auslauf

Außengewinde

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Abstand hinten

mm

85,5

85,5

95

95

95

95

95

i13 Wandaufhängung

Höhe

mm

530

590

520

790

825

1060

1360

background image

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

11

inSTALLATion

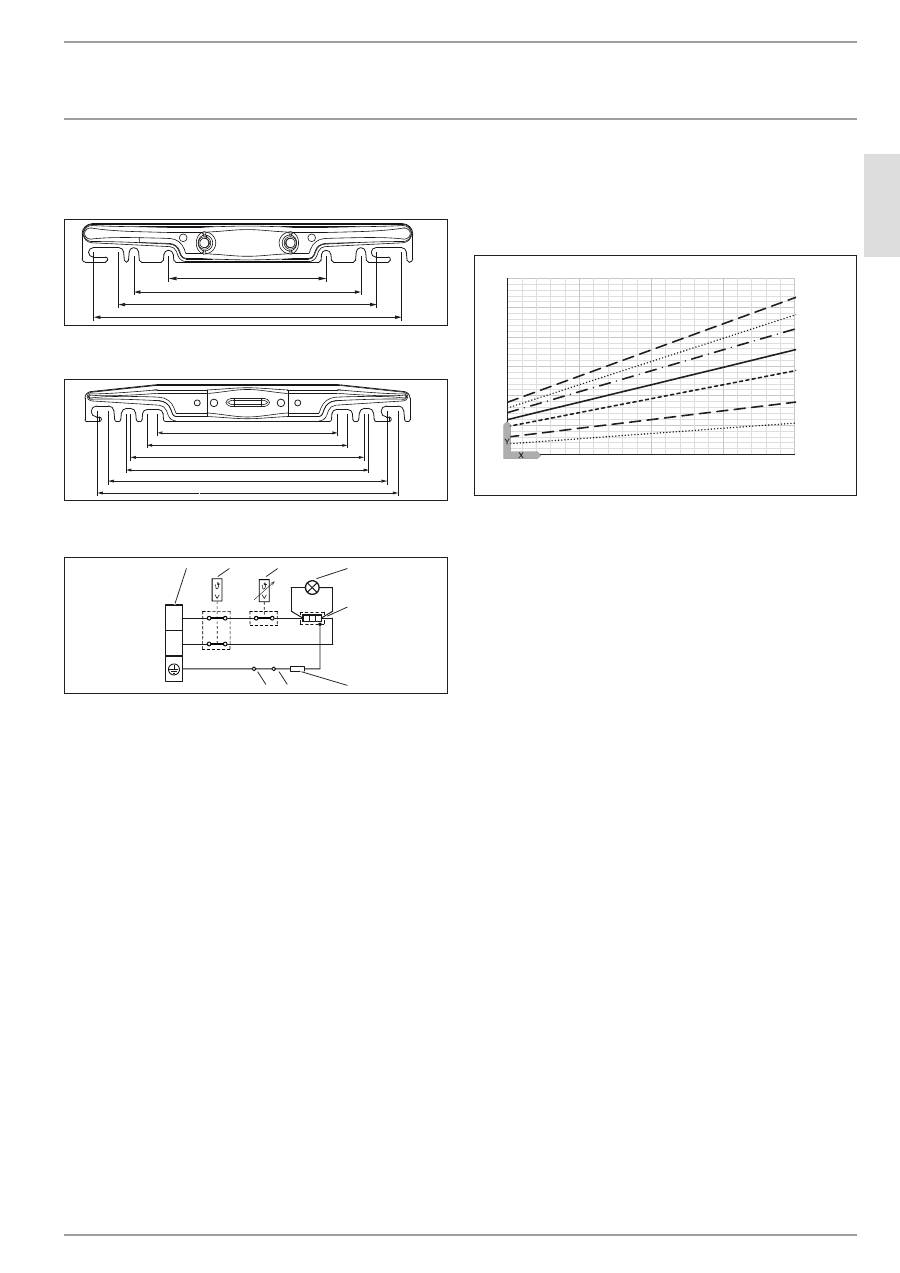

Technische daten

wandaufhängung

30 - 50 l

184

265

300

360

80

�0

2�

07

�0

00

5

80 - 200 l

450

415

360

350

300

265

80

�0

2�

07

�0

00

6

15.2  elektroschaltplan

N

L

2

1

3

4

5

6

7

8

D

00000

37

03

8

1  Anschlussklemme

2  Sicherheitstemperaturbegrenzer

3  Temperaturregler

4  Signallampe für Betriebsanzeige

5  Heizkörper

6  elektrischer Widerstand 560 Ohm

7  Anode

8  Behälter

15.3  aufheizdiagramme

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kalt-

wassertemperatur und der Heizleistung.

Diagramm bei 15 °C Kaltwassertemperatur:

0

1

2

3

4

5

6

35

45

55

65

75

1

2

7

6

5

4

3

D

00000

37

21

4

X  Temperatureinstellung [°C]

Y  Aufheizzeit [h]

1  150 l

2  200 l

3  120 l

4  100 l

5  80 l

6  50 l

7  30 l

15.4  störfallbedingungen

Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

background image

12

 | PSH  Trend

www.stiebel-eltron.com

inSTALLATion

Technische daten

15.5  datentabelle

PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

232080

232081

232082

232083

232084

232085

232086

Hydraulische Daten

Nenninhalt

l

30

50

80

100

120

150

200

Mischwassermenge 40 °C (15 °C/65 °C)

l

52

99

142

186

224

288

376

Elektrische Daten

Anschlussleistung ~ 230 V

kW

2

2

2

2

2

2

3

Nennspannung

V

220-240

220-240

220-240

220-240

220-240

220-240

220-240

Phasen

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

Frequenz

Hz

50/60

50/60

50/60

50/60

50/60

50/60

50/60

Betriebsart Einkreis

X

X

X

X

X

X

X

Aufheizzeit 2,0 kW (15°C/60°C)

h

0,80

1,33

2,13

2,66

3,20

4,00

Aufheizzeit 3,0 kW (15°C/60°C)

h

3,55

Einsatzgrenzen

Temperatureinstellbereich

°C

7-75

7-75

7-75

7-75

7-75

7-75

7-75

Max. zulässiger Druck

MPa

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Prüfdruck

MPa

0,2

0,2

0,2

0,2

0,2

0,2

0,2

Max. zulässige Temperatur

°C

95

95

95

95

95

95

95

Max. Durchflussmenge

l/min

23,5

23,5

23,5

23,5

23,5

23,5

23,5

Min. Einlasswasserdruck

MPa

0,1

0,1

0,1

0,1

0,1

0,1

0,1

Max. Einlasswasserdruck

MPa

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Energetische Daten

Bereitschaftsenergieverbrauch/24 h

bei 65 °C

kWh

0,53

0,72

0,79

0,98

1,14

1,33

1,61

Ausführungen

Farbe

weiß

weiß

weiß

weiß

weiß

weiß

weiß

Schutzart (IP)

IP25

IP25

IP25

IP25

IP25

IP25

IP25

Bauart geschlossen

X

X

X

X

X

X

X

Elektroanschlusskabel

X

X

X

X

X

X

X

Elektroanschlusskabel Länge ca.

mm

1000

1000

1000

1000

1000

1000

1000

Dimensionen

Höhe

mm

635

890

860

1015

1170

1400

1705

Tiefe

mm

410

410

520

520

520

520

520

Durchmesser

mm

405

405

510

510

510

510

510

Gewichte

Gewicht leer

kg

16,4

21,4

28,2

33,6

39,1

46,2

56,3

Gewicht gefüllt

kg

46,4

71,4

108,2

133,6

159,1

196,2

256,3

background image

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

13

Kundendienst und Garantie

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten,

stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: kundendienst@stiebel-eltron.de

Fax: 05531 702-95890

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr,

auch an Samstagen und Sonntagen sowie an Feiertagen. Kunden-

diensteinsätze erfolgen während unserer Geschäftszeiten (von

7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten

wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice

sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen

werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen

von uns gegenüber dem Endkunden. Sie treten neben die gesetz-

lichen Gewährleistungsansprüche des Kunden. Die gesetzlichen

Gewährleistungsansprüche gegenüber den sonstigen Vertrags-

partnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom

Endkunden in der Bundesrepublik Deutschland als Neugeräte

erworben werden. Ein Garantievertrag kommt nicht zustande,

soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät

seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein

Herstellungs- und/oder Materialfehler innerhalb der Garantie-

dauer auftritt. Die Garantie umfasst jedoch keine Leistungen für

solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund

von Verkalkung, chemischer oder elektrochemischer Einwirkung,

fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer

Einregulierung, Bedienung oder unsachgemäßer Inanspruch-

nahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind

Leistungen aufgrund mangelhafter oder unterlassener Wartung,

Witterungs einflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder

Abänderungen durch nicht von uns autorisierte Personen vor-

genommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes,

wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht.

Im Garantiefall entscheiden allein wir, auf welche Art der Fehler

behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus-

führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte

Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämt-

liche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetz-

licher Gewährleistungsan sprüche gegen andere Vertragspartner

Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir

keine Haftung für die Beschädigung eines Gerätes durch Dieb-

stahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend

kann der Endkunde nach dieser Garantie keine Ansprüche wegen

mittelbarer Schäden oder Folgeschäden, die durch das Gerät ver-

ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes

entstandener Schäden, geltend machen. Gesetzliche Ansprüche

des Kunden uns gegenüber oder gegenüber Dritten bleiben un-

berührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantie-

dauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der

Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt

die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des

Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garan-

tiedauer. Durch die erbrachte Garantieleistung wird keine neue

Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Ga-

rantieleistungen, insbesondere für etwaig eingebaute Ersatzteile

oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb

von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns

anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und

zum Zeitpunkt der Feststellung gemacht werden. Als Garantie-

nachweis ist die Rechnung oder ein sonstiger datierter Kaufnach-

weis beizufügen. Fehlen die vorgenannten Angaben oder Unter-

lagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb

Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der

Bundesrepublik Deutschland zu erbringen. Bei Störungen eines

im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf

Gefahr und Kosten des Kunden an den Kundendienst in Deutsch-

land zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und

Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden

uns gegenüber oder gegenüber Dritten bleiben auch in diesem

Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie

nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge-

gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw.

des Importeurs.

Kundendienst und Garantie KundendienST und gArAnTie

background image

14

 | PSH  Trend

www.stiebel-eltron.com

Umwelt Und Recycling

Umwelt Und Recycling

Entsorgung von Transport- und

Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir

es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen,

und entsorgen Sie das Verpackungsmaterial des Gerätes sach-

gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel

und dem Fachhandwerk / Fachhandel in Deutschland an einem

wirksamen Rücknahme- und Entsorgungskonzept für die um-

weltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker

beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen

Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dür-

fen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwor-

tung für eine umweltgerechte Behandlung und Verwertung

der Altgeräte. Weitere Informationen zur Sammlung und Ent-

sorgung erhalten Sie über Ihre Kommune oder Ihren Fach-

handwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine

hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten

der Materialien erreicht, um Deponien und die Umwelt zu ent-

lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag

zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den

örtlich geltenden Vorschriften und Gesetzen.

uMweLT und recycLing
