1 LCSU 4 Overview

– Important Information 4

– LCSU 4 - 800 ml (Cat. No. 880051) 4

– LCSU 4 - 300 ml (Cat. No. 880061) 4

2 Description and Intended Use

– Intended Use 5

– Cautions and Warnings 5

– Limited Warranty 5

3 LCSU 4 Setup

– Prepare the LCSU 4 for Operation 6

– Assemble 800 ml Version 6

– Operation with High Efficiency Filter Kit 6

– Assemble 300 ml Version 7

4 User Instructions

– Check Before Each Use 7

– Power Source Options 8

– Control Panel and Indicator Symbols 8

– Suction Level Setting 8

– How to Operate and Adjust Suction level 8

5 Battery Information

– Battery Charging 9

– Battery Test 9

– Charging Operations 10

– External Battery Charger 10

6 Cleaning and Maintenance

– Cleaning 11

– Device Test 11

7 Troubleshooting 12

8 Main Units, Accessories and Parts 13

9 Glossary of Symbols 14

10 Specifications 15

11 Regulatory Information 16

3

Important Information

These Directions for Use cover two versions of LCSU 4; one configured with 800 ml Canister, and one with 300 ml Canister.

Unless otherwise specified, the information in these Directions for Use applies to both versions.

Important

Inspect all parts when unpacking. If there are signs of damage or parts are missing - immediately notify the seller. Do not

attempt to use the LCSU 4 if parts are damaged or missing, or if the Battery has not been sufficiently charged.

LCSU 4 - 800 ml (Cat. No. 880051)

LCSU 4 - 300 ml (Cat. No. 880061)

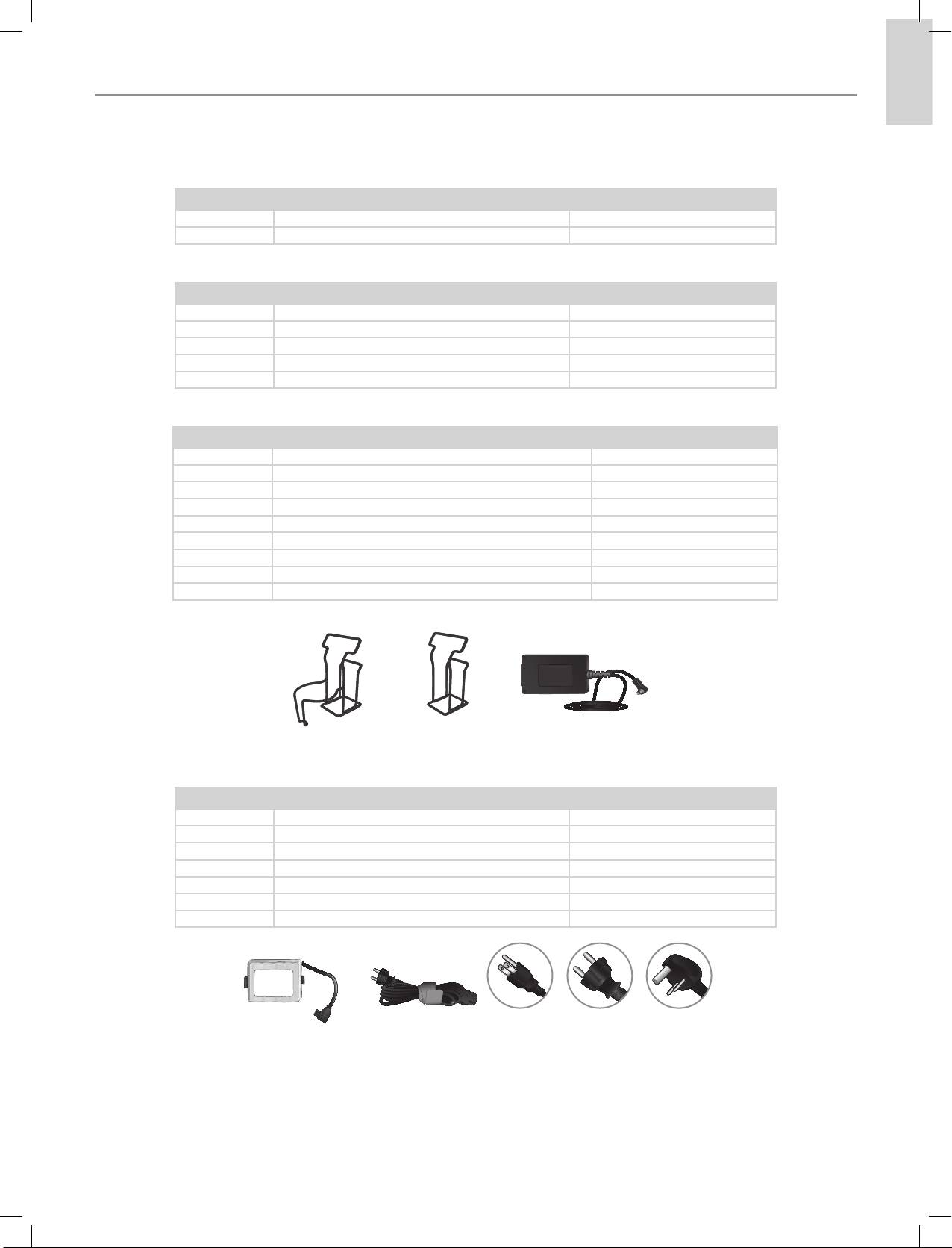

Items Included:

Items Included:

• LCSU 4 Main Unit

• LCSU 4 Main Unit

• 800 ml Disposable Canister

• 300 ml Disposable Canister

• Patient Tube 1.8 m (6')

• Patient Tube 0.9 m (3')

• AC/DC Adapter charger, w/AC Power-cord

• AC/DC Adapter charger, w/AC Power-cord

• Battery

• Battery

• Directions for Use

• Directions for Use

• Carry Bag (for 800 ml version)

• Carry Bag (for 300 ml version)

• Wire Stand

• Vacuum Tube

Disposable

Disposable Canister

Control Panel

Canister (800 ml)

(300 ml)

with Internal Filter

Internal Filter

Vacuum Inlet

Patient Port

Vacuum

Regulator

12V DC

Power Input

Wire Stand

Battery Cover

Vacuum Tube

Patient Tube 1.8 m (6')

Patient Tube 0.9 m (3')

Vacuum Port

Vacuum Inlet

Connector

Connector

(Canister - white)

(LCSU 4 )

• The main suction unit is the same for both versions.

• Each version can easily be converted to the other Canister option by ordering additional parts.

• For a complete parts overview (see Chapter 8).

4

Intended Use

The LCSU 4 is a portable, electrically powered, medical suction device intended for field and transport use. It is intended for

intermittent operation to remove secretions, blood or vomit from a patient’s airway to allow ventilation. Higher vacuum levels are

generally selected for oropharyngeal suction, and lower vacuum levels are usually selected for tracheal suctioning and the suctioning

of children and infants.

Important

• Do not use this unit until you have carefully read and fully understood these Directions for Use. Contact Laerdal Medical or its

authorized distributor for additional information if required.

• Federal law (USA) restricts the LCSU 4 to sale by or on the order of a physician or other licensed medical authority.

• Use only Laerdal accessories supplied directly by Laerdal Medical or one of its authorized distributors to ensure that the LCSU

4 operates satisfactorily.

Cautions and Warnings

Cautions

• The LCSU 4 is not suitable for use in the presence of flammable liquids or gases; danger of explosion or fire.

• Do not use the LCSU 4 under environmental conditions that are outside ranges specified. This can endanger safety and

adversely affect device operation.

• Ingress of suctioned material into the pump can damage and/or disable the device. If suctioning of liquid from the Canister or

patient into the pump is suspected, do not use the LCSU 4. Contact Laerdal Medical or your authorized distributor for advice.

Warnings

• The LCSU 4 should only be used by persons trained in the use of medical suction equipment, and according to local protocol.

• Unauthorized service attempts, opening or tampering with the LCSU 4 or its electrical components can damage or disable the

device, and will void the Limited Warranty.

Limited Warranty

The LCSU 4 comes with a two (2) year limited warranty, excluding the Canisters, Tubing systems and Battery. See “Laerdal Global

Warranty” for terms and conditions, available on www.laerdal.com. The Battery is warranted for 90 days. Laerdal does not provide

Service Parts for this product. Excluding the internal Battery, there are no user-serviceable/user-replaceable parts inside the LCSU

4 Main Unit.

5

Prepare the LCSU 4 for Operation

Important

All models are shipped with the Battery inside the unit, but not connected. Connect the Battery and charge it fully before

using the unit. See Charging Instructions (Chapter 5).

Assemble 800 ml Version

1 2 3

A

B

Canister Ports

1 Secure the Lid to the

2 Place the Canister into

3 Ensure that the Patient

Canister.

Wire Stand.

Port is accessible.

A - Vacuum Port

B - Patient Port

4 5 6 7

4 Attach the Connector

5 Attach the WHITE

6 Check that all Vacuum

7 Attach the Patient Tube

to the Vacuum Port

Connector to the Vacuum

Tube connections are

to Patient Port on the

Connector on the Suction

Port Connector on the

firmly attached.

Canister.

Unit.

Canister.

Important

The 800 ml Canister has an internal Filter in the Lid. The Canister is disposable and cannot be cleaned. The Filter

automatically stops suction/flow when the Canister is full, or the Filter becomes saturated if the unit tips onto its side during

use.

Caution

Always use the 800 ml Canister supplied by Laerdal, which has an internal Filter. Never connect any type of Patient Tubing

directly to the LCSU 4 Vacuum Inlet Port Connection. Overflow of suctioned material into the LCSU 4 pump will result in

loss of suction and permanent damage to the unit. In the event of overflow, do not use the LCSU 4. Contact Laerdal Medical

or your authorized distributor.

Operation with High Efficiency Filter Kit

IN

To increase filtration efficiency the Vacuum Tube may be replaced with a High Efficiency Filter Kit

(Cat. No. 886116).

OUT

Ensure Filter IN points towards the WHITE connector, and OUT towards the BLUE. For Cleaning

and Maintenance, see Chapter 6.

6

Assemble 300 ml Version

Check Before Each Use

1 Push the upper port connection into the Vacuum Inlet and

1 The Unit should not be damaged.

check that the lower part of the Canister clicks in place.

2 The Unit should be clean.

2 Connect the Patient Tube to the Patient Port. Ensure that

3 All parts should be properly assembled (Canister, Tubes etc.).

all connections are secure to prevent leakage.

4 Perform Device Test after each reassembly (see Chapter 6).

1 2

5 Check Battery level: While performing the Device Test the

Battery level should not illuminate RED. If the Battery

level illuminates RED, the Battery should be charged. See

Charging Instructions (Chapter 5).

300ml

300ml

250ml

250ml

200ml

200ml

150ml

150ml

Important

100ml

100ml

50 ml

50 ml

For both models - always have an extra Canister available

in case the first Canister is filled completely, or the unit

becomes tipped on to its side and the Filter becomes

saturated and stops the suction/flow.

Warning

Important

If the Canister on either model fills and the shut-off

• The 300 ml Canister is sealed, with an internal Filter. The

mechanism activates, and you have no spare Canister

Canister is disposable and cannot be cleaned. The Filter

ready for immediate replacement, shut off LCSU 4 and

automatically stops suction/flow when the Canister is full,

utilize alternative methods according to local protocol

or the Filter becomes saturated if the unit tips onto its side

to clear patient’s airway. Continued efforts to suction

during use.

with LCSU 4 Canister(s) filled may cause overflow that

will prevent suctioning, damage the pump, void the unit

• The 300 ml Canister (Cat. No. 886100) can also be used with

warranty, and lead to prolonged downtime.

the previous model LCSU 3. However, the LCSU 4 cannot

be used with LCSU 3 Canisters.

• To improve the upright stability, a Wire Stand (Cat. No

886115) is offered as an Optional Accessory. This adds

both a handle and a foot to the unit.

Caution

Do not attempt to install or use LCSU 3 Canisters on

LCSU 4.

Cat. No. 886115

7

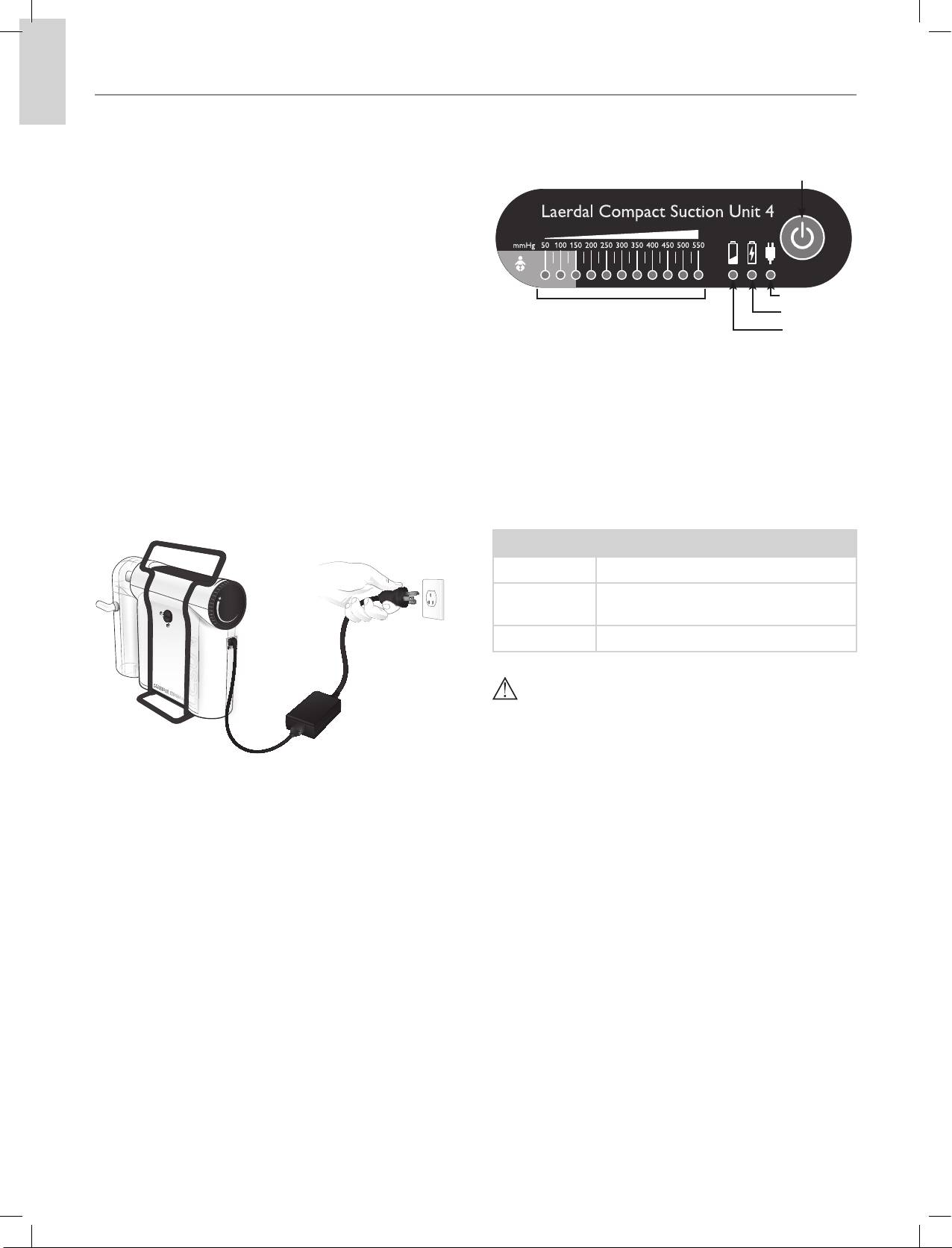

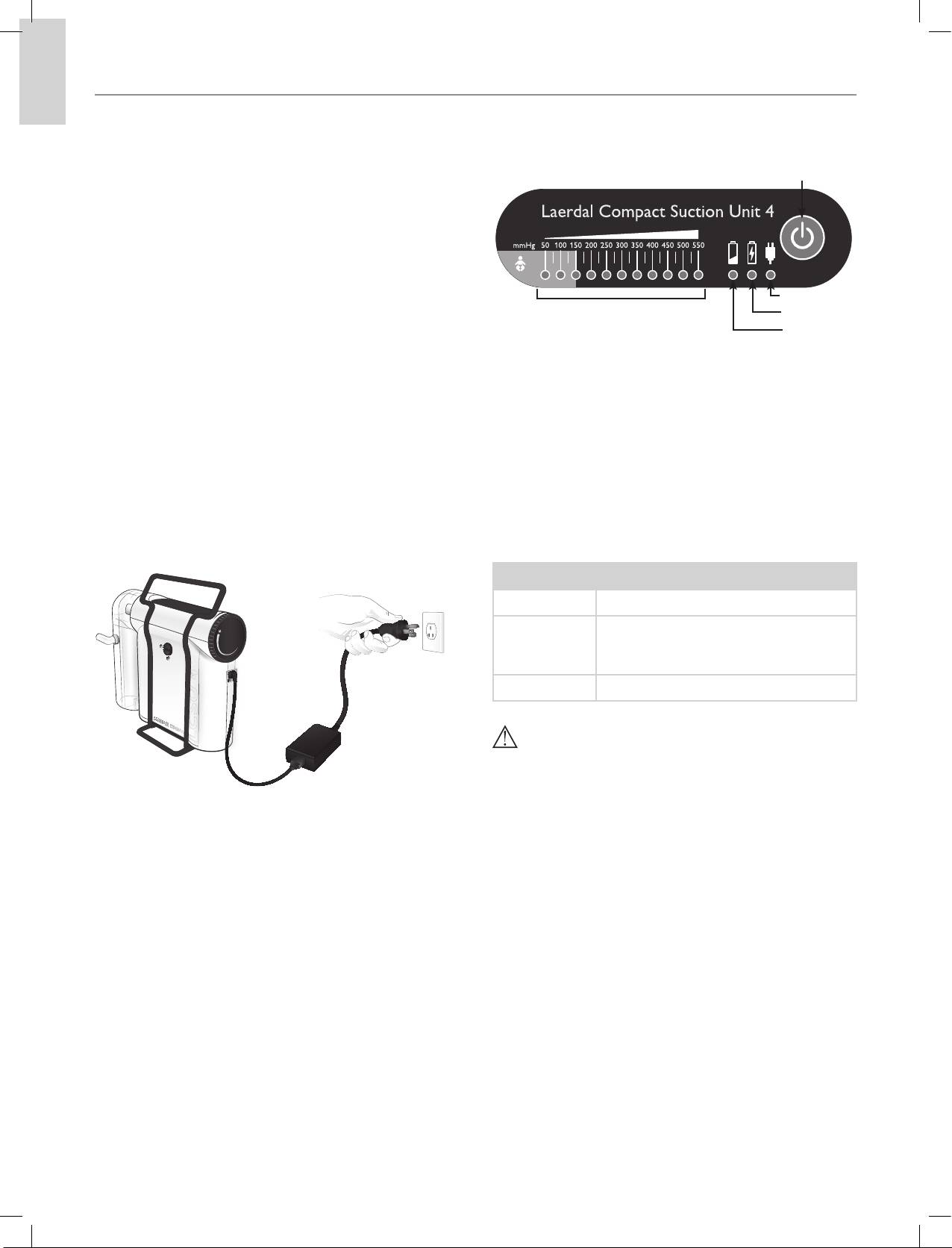

Power Source Options

Control Panel and Indicator Symbols

Internal Battery Operation

ON / OFF switch

LCSU 4 is equipped with an internal Battery, NiMH 12 volt

1.6 Ah.

If the unit is to be run on Battery power, any external power

source must be unplugged.

External 12V DC Operation

Green LED

Suction Level Setting

Yellow LED

DC Power-cord for connection to vehicle 12V DC is required.

Red LED

Plug the smaller power connector into the LCSU 4 12V DC

Power Input Connection. Plug the larger connector into the

Suction Level Setting

vehicle 12V DC power receptacle.

• The Scale illuminates ‘Green’ to indicate the level of

External AC Operation

vacuum/suction strength

AC/DC Adapter Charger required. Plug the smaller DC

• The ‘Light Blue’ area indicates reduced suction levels for

output cord power connector into the LCSU 4 12V DC

infants and small children

Power Input Connection. Plug the AC input line cord power

The LEDs have two brightness levels. Half illuminated

connector into a grounded AC mains supply receptacle. When

indicates a halfway vacuum level, e.g., 175 is indicated by a fully

in use, it is normal that the AC/DC Adapter Charger becomes

illuminated 150 and a half illuminated 200 LED.

warm.

LED Indicator Status

Green External Power is connected

Battery is charging

Yellow

(Will go off when Battery is fully charged)

Red Battery level is low

Warning

If the Low Battery symbol illuminates, immediately

switch to an external power source to avoid interrupted

operation. If the LCSU 4 does not receive external

power, the Low Battery indicator will remain on and the

unit performance will drop rapidly leading to complete

LCSU 4 shutdown.

8

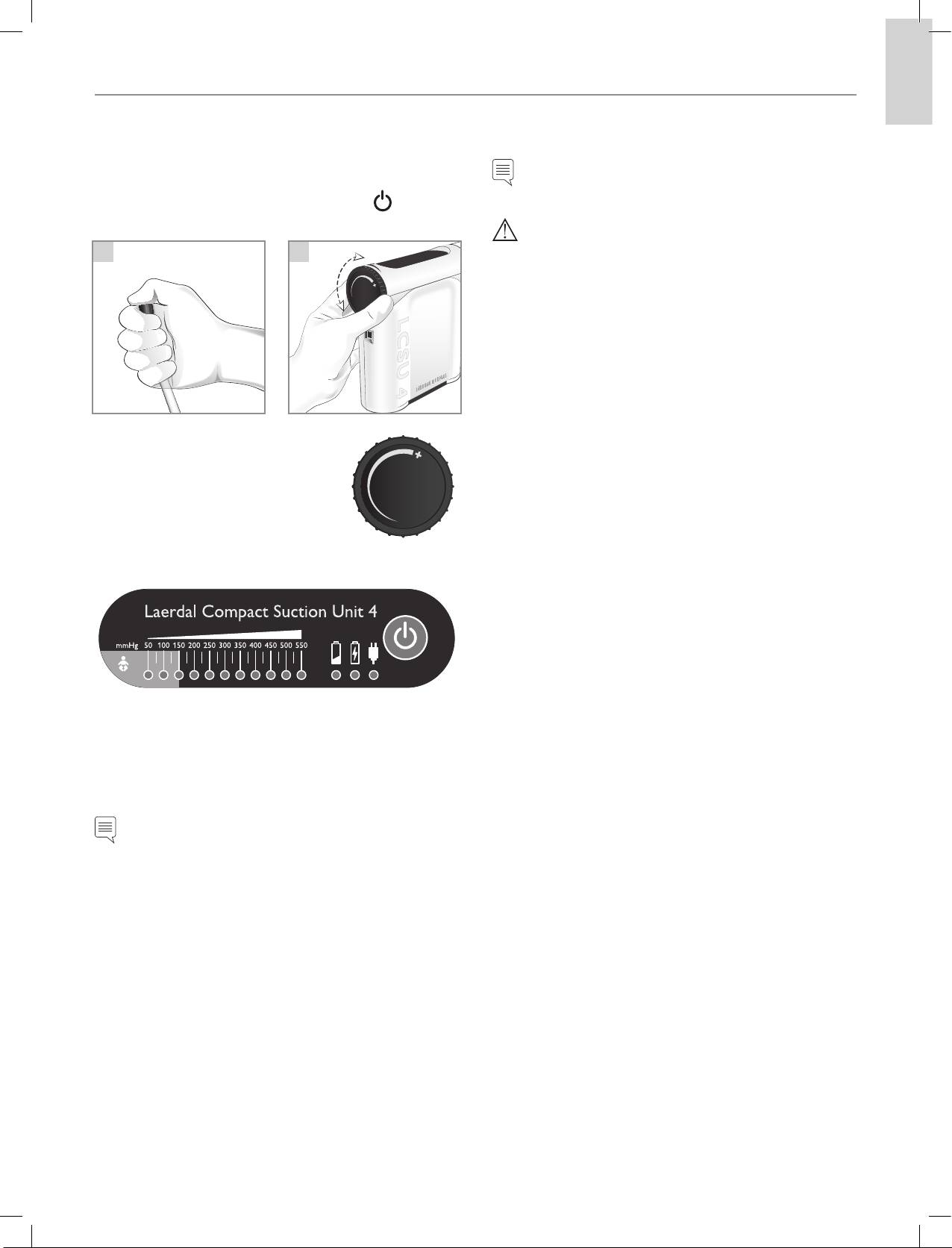

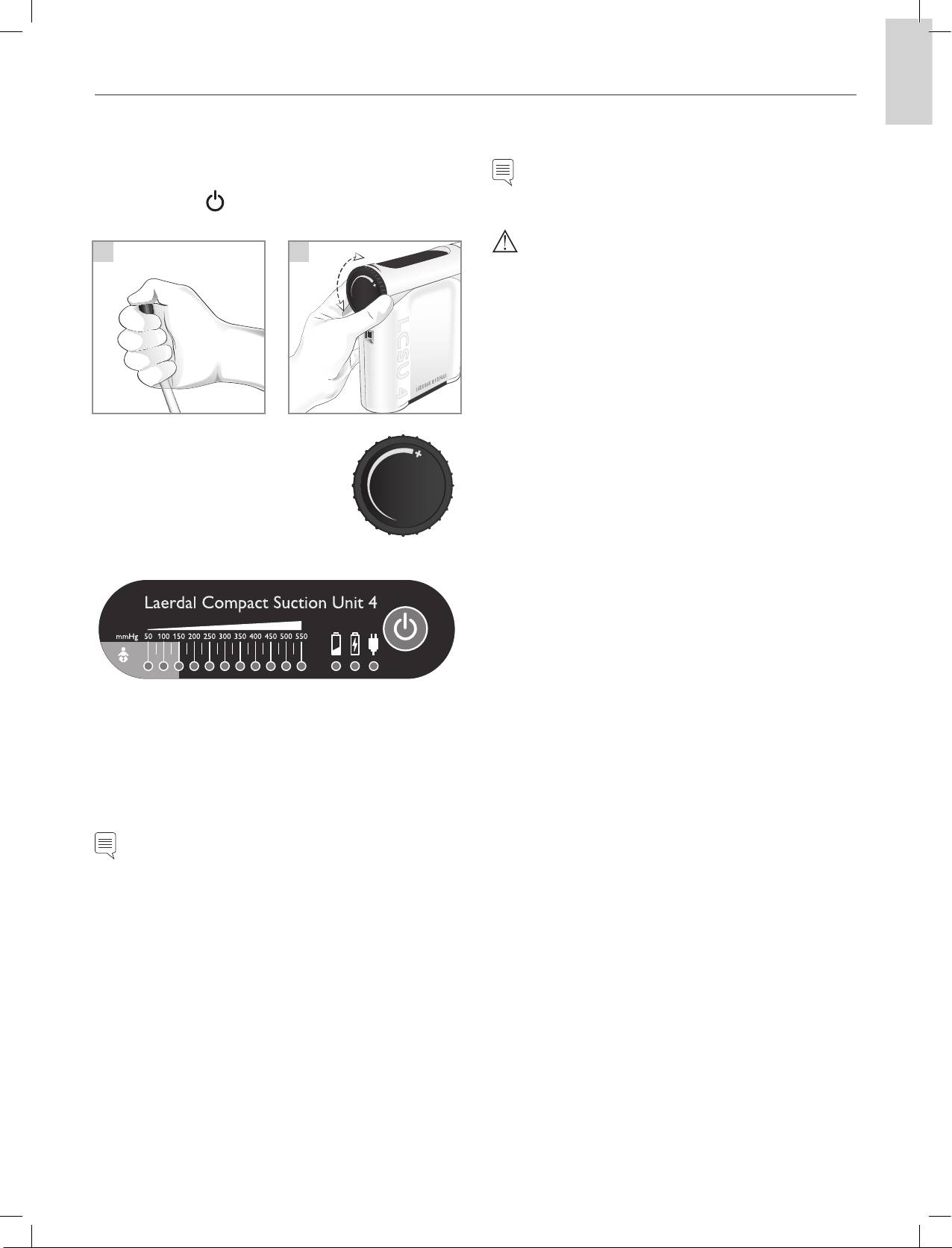

How to Operate and Adjust Suction level

Battery Charging

1 Unwind the Patient Tube (check that no kinks will obstruct

flow).

Important

2 Turn the unit “ON” by pressing the button ( ).

Use only Laerdal Battery Cat. No. 886113.

3 Block the Patient Tube.

Caution

43

Use of other than Laerdal brand Battery may result in

errors related to the Battery status indicator, reduction of

the Battery operation time, failure to effectively operate

LCSU 4, and/or give rise to hazards to operator and/or

patient.

When in operational use

1 An empty Battery must charge up to 5 hours to reach full

capacity.

2 Battery run time: Approximately 45 minutes of continuous

4 Set desired Suction Vacuum level by

operation at zero vacuum level (free flow), fully recharged.

turning the Vacuum Regulator.

3 Always fully charge Battery - before and after each use.

• Turn clockwise (+) to increase vacuum

• Turn counter-clockwise to decrease

vacuum

To prolong Battery lifetime it is recommended to place the

Battery on continuous charge. It will not harm the unit.

If continuous charging is not possible, charge Battery for

minimum 24 hours once a month. Completely discharging the

5 The Vacuum level will display on the 50 – 550 mmHg scale.

Battery will shorten its useful life.

When stored unused for > 3 months

• Fully charge Battery before storing

• Recharge every 3-6 months

6 When the desired Vacuum level is reached; unblock and

Battery Test

then block the Patient Tube.

When in operational use, the Battery should be tested every

Result: Unit should return to the desired level.

6-12 months.

7 Apply necessary suction therapy. If desired, a suction tip or

catheter could be attached to the Patient Tube.

1 Start the test with a fully charged Battery.

2 Set Max Vacuum level.

Important

3 Let the unit run for 20 minutes (free flow).

If LCSU 4 does not maintain the desired suction

4 Block the Patient Tube.

performance level, refer to Troubleshooting instructions

(see Chapter 7).

5 If Vacuum level fails to reach 550 mmHg the Battery

should be replaced.

After Each Use

1 When finished with suctioning, let LCSU 4 run for a

moment to allow all suctioned material to flow from the

Patient Tube into the Canister.

2 Disconnect and dispose of Canister and Patient Tube.

3 Clean the exterior and any reusable parts of the LCSU 4

assembly according to instructions (see Chapter 6).

4 Perform Device Test (see Chapter 6).

5 Place Battery on charge (see Chapter 5).

9

International Travel

This suction unit is equipped with an AC/DC Adapter Charger allowing operation on any AC voltage (100-240 VAC, 50/60Hz).

However the correct power cord must be used to connect to adapter wall power.

Regulatory Information

Classification

This product is in compliance with the essential requirements of Council Directive 93/42/EEC Medical Device Directive, as

amended by Council Directive 2007/47/EC, class IIa

• Electrically powered medical suction equipment for field and transport use, according to ISO10079-1:1999

• High flow/High vacuum, 50 – 550 mmHg

• Not suitable for the use in the presence of flammable liquids or gases.

• Internally powered/class I equipment type BF, according to IEC 60601-1

• Protection class IPI2 and standard power supply

• Intermittent Operation: 30 minutes on, 30 minutes off

Certifications

IEC 60601-1 : 1988 (2nd edition); IEC 60068-2-6/IEC 60068-2-64/IEC 60068-2-27/IEC 60068-2-31; CAN/CSA-C22.2 No.

601.1-M90, 2005; UL 60601-1, EN 60601-1-2 : 2007, EN ISO 10079-1 : 2009 (Except requirement of 500 ml volume in claim

59.11.1, due to the 300 ml Canister option)

16

17

1 Descripción general del LCSU 4

– Información importante 18

– LCSU 4 - 800 ml (Cat. nº 880051) 18

– LCSU 4 - 300 ml (Cat. nº 880061) 18

2 Descripción y aplicación

– Aplicación 19

– Precauciones y advertencias 19

– Garantía limitada 19

3 Instalación del LCSU 4

– Preparación del LCSU 4 para su uso 20

– Montaje de la versión de 800 ml 20

– Funcionamiento con el kit de filtro de alta eficacia 20

– Montaje de la versión de 300 ml 21

4 Instrucciones del usuario

– Comprobar antes de cada uso 21

– Opciones de fuente de alimentación 22

– Panel del control y símbolos indicadores 22

– Ajuste del nivel de aspiración 22

– Uso y ajuste del nivel de aspiración 23

5 Información sobre la batería

– Cómo cargar la batería 23

– Comprobación de la batería 23

– Instrucciones de carga 24

– Cargador de batería externo 24

6 Limpieza y mantenimiento

– Limpieza 25

– Comprobación del dispositivo 25

7 Solución de problemas 26

8 Unidades principales, accesorios y piezas 27

9 Glosario de símbolos 28

10 Datos técnicos 29

11 Información reglamentaria 30

18

Información importante

Estas Indicaciones de uso sirven para las dos versiones del LCSU 4, con depósito de 800 ml y 300 ml. A menos que se especifique

lo contrario, la información proporcionada en estas Indicaciones de uso sirve para ambas versiones.

Importante

Inspeccione todas las piezas al desembalar el dispositivo. Si muestran señales de daños o faltan piezas, notifíquelo

inmediatamente al proveedor. No intente utilizar el LCSU 4 si faltan piezas o están dañadas, ni tampoco si la batería no se ha

cargado lo suficiente.

LCSU 4 - 800 ml (Cat. nº 880051)

LCSU 4 - 300 ml (Cat. nº 880061)

Artículos incluidos:

Artículos incluidos:

• Aspirador LCSU 4

• Aspirador LCSU 4

• Depósito desechable de 800 ml

• Depósito desechable de 300 ml

• Tubo para el paciente de 1,8 m (6’)

• Tubo para el paciente de 0.9 m (3’)

• Adaptador/cargador de CA/CC y cable de corriente

• Adaptador/cargador de CA/CC y cable de corriente

• Batería

• Batería

• Indicaciones de uso

• Indicaciones de uso

• Bolsa de transporte (para la versión con depósito de 800

• Bolsa de transporte (para la versión con depósito de 300 ml)

ml)

• Soporte metálico para depósito

• Tubo de vacío

Depósito desechable

Depósito desechable

Panel de control

(800 ml) con filtro

(300 ml)

interno

Filtro interno

Entrada de

Puerto de

Regulador

vacío

paciente

de vacío

Entrada de

12V CC

Soporte

Tapa de la

metálico para

batería

depósito

Tubo de vacío

Tubo para el paciente de 1,8 m (6’)

Tubo para el paciente de 0,9 m (3’)

Conector de

Conector de

puerto de vacío

entrada de vacío

(depósito - blanco)

(LCSU 4)

• El aspirador principal es el mismo para ambas versiones.

• Las dos versiones pueden actualizarse con la opción de depósito de la otra solicitando piezas adicionales.

• En el Capítulo 8 se proporciona información detallada sobre las piezas.

19

Aplicación

El LCSU 4 es un aspirador médico eléctrico portátil para uso en transportes y en campo. Se ha diseñado para usarlo de forma in-

termitente para la aspiración de secreciones, sangre o vómito de la vía aérea del paciente y permitir la ventilación. Normalmente los

niveles de vacío son más altos cuando se trata de aspiración orofaríngea y más bajos cuando se trata de aspiración traqueal o cuando

se trata de niños y bebés.

Importante

• No utilice el aspirador hasta que no haya leído y comprendido estas Indicaciones de uso. Si necesita información adicional,

póngase en contacto con Laerdal Medical o su distribuidor autorizado.

• Las leyes federales de Estados Unidos restringen la venta del LCSU 4 exclusivamente a médicos o bajo prescripción facultativa o

de otra autoridad médica competente.

• Utilice exclusivamente los accesorios suministrados directamente por Laerdal Medical o cualquiera de sus distribuidores

autorizados para garantizar un funcionamiento correcto del LCSU 4.

Precauciones y advertencias

Precauciones

• El LCSU 4 no debe utilizarse en presencia de líquidos o gases inflamables ya que existe el peligro de que se produzca un

incendio o explosión.

• No utilizar el LCSU 4 en condiciones medioambientales que se encuentren fuera de los límites especificados. Esto puede poner

en peligro la seguridad del dispositivo y afectar negativamente a su funcionamiento.

• El acceso del material aspirado a la bomba puede dañar y/o inutilizar el dispositivo. Si sospecha que en la bomba ha entrado

líquido del depósito o el paciente, no utilice el LCSU 4 y solicite asistencia a Laerdal Medical o al distribuidor autorizado.

Advertencias

• El LCSU 4 debe ser utilizado exclusivamente por personal debidamente formado en el uso de equipos médicos de aspiración y

conforme a los protocolos locales.

• Si se intenta realizar un servicio no autorizado, abrir o manipular el LCSU 4 o sus componentes eléctricos, podrían producirse

daños en el dispositivo o quedar inutilizado, en cuyo caso la garantía quedará anulada.

Garantía limitada

El LCSU 4 se suministra con una garantía limitada de dos (2) años, y no incluye los depósitos, el sistema de tubos ni la batería. Los

términos y condiciones de la garantía se detallan en la “Garantía global de Laerdal” en www.laerdal.com. La batería se suministra

con una garantía de 90 días. Laerdal no proporciona piezas de servicio para este producto. Excepto la batería interna, el aspirador

LCSU 4 carece de piezas internas que pueda reparar/sustituir el usuario.

20

Preparación del LCSU 4 para su uso

Importante

Todos los modelos se envían con la batería en el interior de la unidad sin conectar. Conecte la batería y cárguela totalmente

antes de utilizar el aspirador. Consulte el Capítulo 5 donde se proporcionan las instrucciones de carga.

Montaje de la versión de 800 ml

1 2 3

A

B

Puertos del depósito

1 Fije la tapa en el depósito. 2 Coloque el depósito en el

3 Asegúrese de que el

A - Puerto de vacío

soporte metálico.

puerto del paciente queda

B - Puerto de paciente

accesible.

4 5 6 7

4 Acople el conector al

5 Acople el conector

6 Compruebe que todas las

7 Acople el tubo del paciente

conector del puerto de

BLANCO al conector

conexiones del tubo de

al puerto del paciente en el

vacío del aspirador.

del puerto de vacío del

vacío están correctamente

depósito.

depósito.

acopladas.

Importante

El depósito de 800 ml posee un filtro interno en la tapa. El depósito es desechable y no puede limpiarse. El filtro detiene

automáticamente la aspiración/flujo cuando el depósito está lleno o cuando el filtro se satura si, por ejemplo, el aspirador se

vuelca a un lado durante su uso.

Precaución

Utilice siempre el depósito de 800 ml con filtro interno suministrado por Laerdal. No conecte ningún tubo del paciente

directamente a la conexión del puerto de entrada de vacío del LCSU 4. Si el material aspirado se desborda y accede a la bomba

del LCSU 4 se perderá potencia de aspiración y el aspirador sufrirá daños permanentes. Si se produce un desbordamiento del

material aspirado, deje de utilizar el LCSU 4 y solicite asistencia a Laerdal Medical o al distribuidor autorizado.

Funcionamiento con el kit de filtro de alta eficacia

Entrada

Para aumentar al eficacia del filtro, el tubo de vacío puede sustituirse por el kit de filtro de alta

eficacia (Cat. nº 886116).

Salida

Asegúrese de que la ENTRADA del filtro queda orientada hacia el conector BLANCO y que la

SALIDA queda orientada hacia el conector azul. Consulte el Capítulo 6 donde se proporcionan las

instrucciones de limpieza y mantenimiento.

21

Montaje de la versión de 300 ml

Comprobar antes de cada uso

1 Acople la conexión del puerto superior a la entrada de vacío

1 La unidad no debe presentar daños.

y compruebe que la parte inferior del depósito se encaja

2 La unidad debe estar limpia.

correctamente haciendo un clic.

3 Todas las piezas deben estar correctamente montadas

2 Conecte el tubo del paciente al puerto del paciente.

(depósito, tubos, etc).

Asegúrese de que todas las conexiones están correctamente

acopladas para evitar fugas.

4 Realice una comprobación del dispositivo tras cada

re-montaje (consulte el Capítulo 6).

1 2

5 Compruebe la carga de la batería: Al realizar la

comprobación del dispositivo, el indicador de carga de

la batería no debe estar iluminado en ROJO. Si lo está,

deberá cargar la batería. Consulte el Capítulo 5 donde se

300ml

300ml

250ml

250ml

proporcionan las instrucciones de carga.

200ml

200ml

150ml

150ml

100ml

100ml

50 ml

50 ml

Importante

Para ambos modelos: disponga siempre de un depósito

adicional para sustituir el primero cuando se llene

totalmente o si se vuelca la unidad hacia un lado

saturando el filtro y deteniendo la aspiración/flujo.

Importante

• El depósito de 300 ml está sellado con un filtro interno.

Advertencia

El depósito es desechable y no puede limpiarse. El filtro

Si el depósito de cualquiera de los modelos se llena,

detiene automáticamente la aspiración/flujo cuando el

activando el mecanismo de desconexión, y no dispone de

depósito está lleno o cuando el filtro se satura si, por

un depósito de reserva listo para sustituir inmediatamente

ejemplo, el aspirador se vuelca a un lado durante su uso.

al primero, desconecte el LCSU 4 y utilice otros métodos

• El depósito de 300 ml (Cat. nº 886100) puede utilizarse

conformes a los protocolos locales para despejar la

con el modelo anterior, el LCSU 3. Sin embargo, el

vía aérea del paciente. Si al llenarse el depósito(s) del

aspirador LCSU 4 no admite los depósitos del aspirador

LCSU 4 se intenta seguir aspirando puede producirse un

LCSU 3.

desbordamiento que impedirá seguir aspirando, dañará la

bomba, anulará la garantía y provocará que el dispositivo

• Para mejorar la estabilidad en posición vertical, está

no pueda utilizarse durante un largo periodo de tiempo.

disponible opcionalmente un soporte metálico (Cat. nº

886115). Este soporte ayuda a sostener y manipular la

unidad.

Precaución

No intente instalar ni utilizar depósitos del aspirador

LCSU 3 en el aspirador LCSU 4.

Cat. nº 886115

22

Opciones de fuente de alimentación

Panel del control y símbolos indicadores

Funcionamiento con la batería interna

Interruptor de conexión/desconexión

El LCSU 4 está equipado con una batería interna de NiMH de

12 V y 1,6 Ah.

Si va a utilizar el dispositivo con la batería, asegúrese de

desconectar cualquier fuente de alimentación externa.

Funcionamiento con fuente de alimentación externa de 12V

LED verde

Ajuste del nivel de aspiración

CC

LED amarillo

LED rojo

Se requiere un cable eléctrico de CC para la conexión a la

fuente de alimentación de 12V CC del vehículo. Enchufe el

Ajuste del nivel de aspiración

conector más pequeño en la entrada de 12 V CC del LCSU

4. Enchufe el conector más grande a la toma de 12V CC del

• La escala se ilumina en color verde para indicar el nivel de

vehículo.

vacío/fuerza de aspiración.‘

• La zona de color azul claro indica una fuerza de aspiración

Funcionamiento con fuente de alimentación externa de CA

reducida para niños pequeños y bebés.‘

Se requiere un adaptador/cargador de CA/CC. Enchufe el

Los LED se iluminan con dos niveles de brillo. Cuando la

conector más pequeño del cable de salida a la entrada de 12 V

iluminación es más débil indicará que el nivel de vacío está

CC del LCSU 4. Enchufe el conector de alimentación del cable

a la mitad, es decir, si el nivel es de 175, se indicará con el

de entrada de CA a un enchufe de suministro eléctrico de CA

LED de 150 totalmente iluminado y el LED de 200 con una

con toma de tierra. Cuando el adaptador/cargador de CA/CC

iluminación más débil.

está en uso es normal que se caliente.

Indicador LED Estado

Verde Fuente de alimentación externa conectada

Batería en carga

Amarillo

(se apagará cuando la batería esté totalmente

cargada)

Rojo Nivel de batería bajo

Advertencia

Si se ilumina el indicador de nivel de b atería bajo,

conecte inmediatamente una fuente de alimentación

externa para evitar que la unidad deje de funcionar. Si

no se conecta el LCSU 4 a una fuente de alimentación

externa, el indicador de nivel de batería bajo seguirá

iluminado y el rendimiento de la unidad descenderá

rápidamente hasta la desconexión total del LCSU 4.

23

Uso y ajuste del nivel de aspiración

Cómo cargar la batería

1 Desenrolle el tubo del paciente (compruebe que el tubo no

esta retorcido para evitar obstrucciones del flujo).

Importante

2 Pulse el botón ( ) ra conectar el aspirador.

Utilice exclusivamente una batería Laerdal Cat. Nº

886113.

3 Bloquee el tubo del paciente.

43

Precaución

El uso de una batería de otra marca que no sea Laerdal

puede provocar que el indicador de carga de batería

ofrezca información errónea, que se reduzca el tiempo

de funcionamiento con batería, que el LCSU 4 funcione

correctamente y/o que se produzcan situaciones de

riesgo para el operario y/o el paciente.

Cuando la unidad está en uso

1 La batería sin carga debe cargarse durante cinco horas para

4 Ajuste el nivel de vacío de aspiración

que quede completamente cargada.

girando el regulador de vacío.

2 Tiempo de funcionamiento con la batería: unos 45 minutos

• Gire el regulador a la derecha (+) para

de forma continua a nivel de vacío cero (flujo libre),

aumentar el vacío

totalmente recargada .

• Gire el regulador a la izquierda para

3 Cargue siempre totalmente la batería, antes y después de

disminuir el vacío

cada uso.

5 El nivel de vacío se mostrará en la escala de 50–550 mmHg.

Para prolongar la vida útil de la batería se recomienda

mantener la batería en carga continua. Esto no afectará

negativamente a la unidad. Si no es posible mantener la batería

en carga continua, realice como mínimo una carga durante 24

horas una vez al mes. Si la batería se descarga por completo se

reducirá su vida útil.

Cuando la unidad se va a almacenar durante > 3 meses

• Cargue completamente la batería antes de almacenar la

6 Una vez haya ajustado el nivel de vacío deseado, desbloquee

unidad

y vuelva a bloquear el tubo del paciente.

• Recárguela cada 3-6 meses

7 Resultado: La unidad debería volver al nivel ajustado.

8 Realice los procedimientos de aspiración necesarios. Si lo

desea, puede acoplar una cánula de succión o catéter al tubo

Comprobación de la batería

del paciente.

Cuando la unidad se utiliza normalmente, la batería debería

comprobarse cada 6-12 meses.

Importante

Si el LCSU 4 no mantiene el nivel de aspiración ajustado,

1 Inicie la comprobación con una batería totalmente cargada.

consulte las instrucciones para solucionar problemas que

2 Ajuste el máximo nivel de aspiración.

se proporcionan en el Capítulo 7.

3 Deje que la unidad funcione durante 20 minutos (flujo sin

Después de cada uso

obstrucciones).

1 Una vez haya terminado con el procedimiento de

4 Bloquee el tubo del paciente.

aspiración, permita que el LCSU 4 siga funcionando unos

momentos para que todo el material que haya en el tubo del

5 Si el nivel de vacío no alcanza 550 mmHg debería sustituir

paciente se deposite en el interior del depósito.

la batería.

2 Desconecte y deseche el depósito y el tubo del paciente.

3 Limpie el exterior y cualquier pieza reutilizable del LCSU 4

del modo indicado en las instrucciones de limpieza que se

proporcionan en el Capítulo 6.

4 Realice una comprobación del dispositivo (consulte el

Capítulo 6).

5 Ponga a cargar la batería (consulte el Capítulo 5).

24

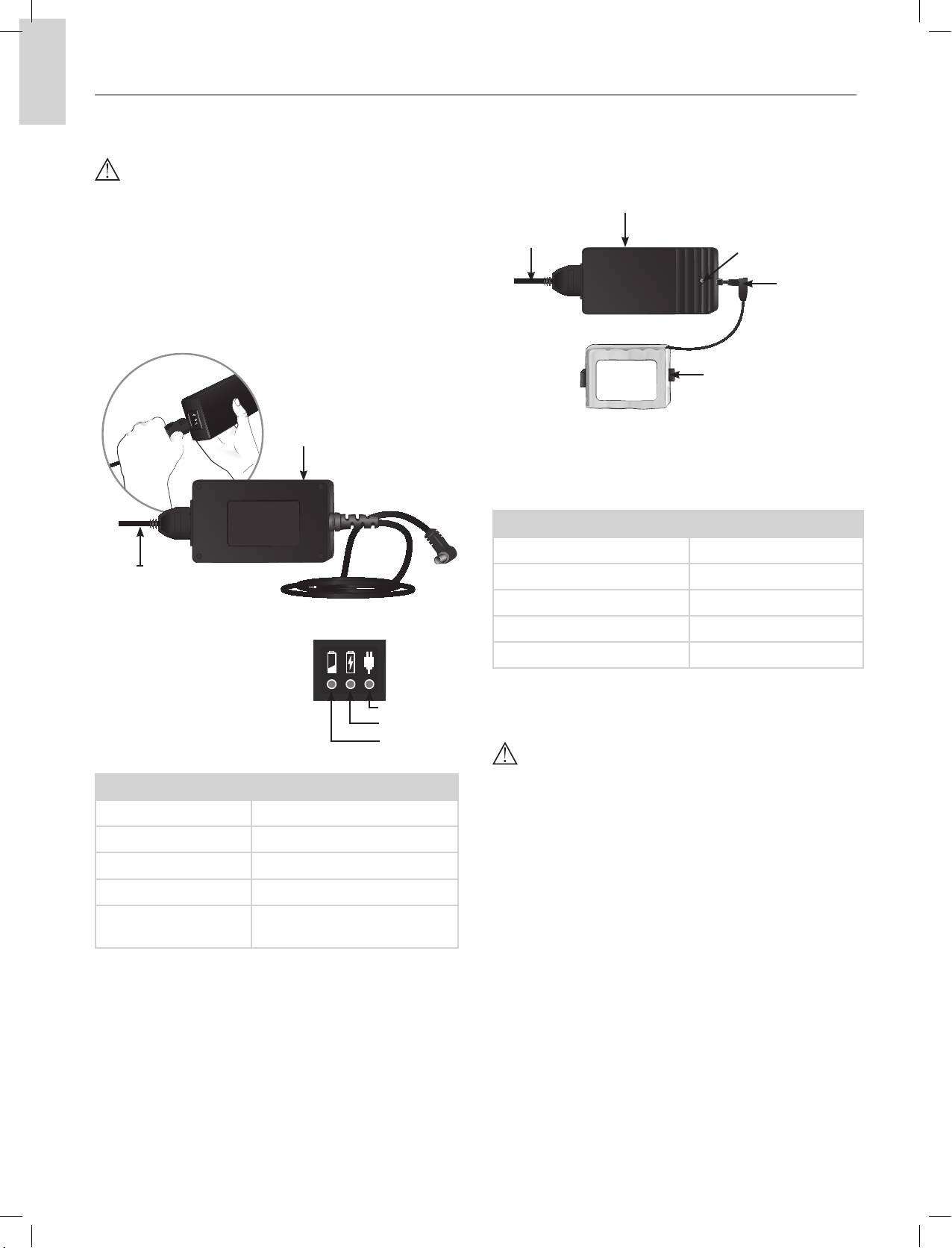

Instrucciones de carga

Cargador de batería externo (Cat. nº 886112)

The Battery can be charged externally by removing it from the

Precaución

LCSU 4 unit and using the External Battery Charger.

No utilice la unidad más de unos minutos cuando se

Cargador externo

ilumine el indicador ROJO de nivel de batería bajo.

Recargue la batería lo antes posible.

Cable de red

Indicador LED

Adaptador/cargador de CA/CC (Cat. nº 886111)

Conector

batería

La batería se carga normalmente instalada en el LCSU 4 con el

adaptador/cargador estándar de CA/CC.

Batería

Adaptador/cargador de CA/CC.

Una bateria agotada debe cargarse 5h, para capacidad total.

Siga las señales del indicador:

Indicador LED Estado

LED no iluminado no conectado

Cable de alimentación

LED Amarillo parpadeante necesita carga

LED Amarillo iluminado cargando

LED verde iluminado carga completada*

LED rojo iluminado problema en la carga

Compruebe los LED de estado

del panel de control del LCSU

4 y cargue la batería cuando sea

*la batería puede dejarse en carga incluso con el indicador

LED verde

necesario.

verde encendido. No dañará la unidad.

LED amarillo

LED rojo

Precaución!

No cubra el cargador durante la carga, para evitar

Indicador LED Estado

recalentamiento.

LED rojo iluminado Nivel de batería bajo

LED amarillo iluminado Carga en curso

LED amarillo parpadeante Batería casi cargada

LED amarillo apagado Batería totalmente cargada

Conectado a una fuente de

LED verde iluminado

alimentación de CA/CC

25

Limpieza

Bolsas de transporte

Limpie las bolsas de transporte del modo indicado en las

Precauciones

instrucciones de limpieza del exterior del aspirador. No las

lave.

• Desconecte el LCSU 4 de la fuente de alimentación externa

antes de limpiarlo.

• Utilice la mínima cantidad de líquidos posible para evitar

Comprobación del dispositivo

cualquier riesgo de sufrir descargas eléctricas. No sumerja

Tras cada remontaje y antes de volver a utilizar el LCSU 4,

el LCSU 4 ni lo deje en agua ni en cualquier otro líquido.

deberá realizar una comprobación del dispositivo:

Esto dañará el dispositivo y/o se producirán descargas

eléctricas que provocarán lesiones personales.

1 Inicie la comprobación con una batería totalmente cargada.

2 Conecte la unidad.

Advertencia

3 Bloquee el tubo del paciente.

No bombee ningún tipo de solución de limpieza ni

cualquier otro líquido a través de la bomba de vacío, es

4 Ajuste el nivel de vacío de aspiración en 550 mmHg.

decir, a través del conector de vacío. Esto puede dañar el

5 Desbloquee y vuelva a bloquear el tubo del paciente.

LCSU 4.

6 Resultado: la unidad debería volver al ajuste de 550 mmHg.

Exterior del aspirador

7 Repita este procedimiento realizando un ajuste en 300

1 Desconecte la unidad de la fuente de alimentación externa.

mmHg y 50 mmHg.

2 Limpie las superficies cuidadosamente con una esponja

o paño suave humedecido en una solución de agua y

Precauciones

detergente suave. Utilice jabón líquido para las manos o un

No intente utilizar un LCSU 4 que no haya pasado la

limpiador similar que sea compatible conforme a la Tabla

comprobación descrita anteriormente. Si el LCSU 4 no

de materiales que se proporciona en el Capítulo 10.

supera la prueba correctamente, vuelva a comprobar

3 Seque todas las superficies con un paño limpio o un rollo

todas las piezas y repita el procedimiento. Si es necesario,

de papel.

solicite asistencia a Laerdal Medical o a cualquiera de sus

distribuidores autorizados.

Depósitos y tubos del paciente

Eliminación

Deséchelos tras su uso.

Cuando vaya a desechar el LCSU 4, recomendamos que se

haga del modo indicado en los protocolos locales.

Importante

Los depósitos y los tubos del paciente son artículos

Este aparato se ha marcado conforme a la Directiva europea

desechables. No intente limpiarlos ni reutilizarlos. Debido

2002/96/CE sobre Residuos de Aparatos Eléctricos y

al riesgo de contaminación cruzada todos los artículos

Electrónicos (WEEE, por sus siglas en inglés). Al asegurarnos

desechables deben sustituirse tras cada uso. Se trata de

de que este producto se elimina correctamente, ayudaremos a

artículos de uso con un solo paciente.

evitar posibles consecuencias negativas en el medio ambiente y

en la salud humana provocadas por una gestión inadecuada de

Tubo de vacío (para la versión de 800 ml) y soporte

los residuos de este producto.

metálico

El símbolo que aparece en el producto, o en los

Lávelos sumergiéndolos y frotándolos en una solución de agua

documentos que lo acompañan, indica que éste no debe

y detergente líquido.

tratarse como un residuo doméstico. En su lugar, deberá

1 Enjuáguelos minuciosamente con agua limpia.

llevarse al punto de recogida correspondiente para el

reciclaje de aparatos eléctricos y electrónicos.

2 Deje que se sequen. Desinféctelos si lo considera necesario.

La eliminación se deberá realizar de acuerdo con la

normativa medioambiental local sobre eliminación de

Kit de filtro de alta eficacia (para la versión de 800 ml)

residuos.

• El filtro no puede limpiarse ni desinfectarse.

Para información más detallada sobre el tratamiento,

• Sustituya el filtro inmediatamente si observa suciedad o

recuperación y reciclaje de este producto, contacte con la

decoloración, o si se humedece.

oficina pertinente de su localidad, el servicio de recogida de

basuras o con el representante de Laerdal al que adquirió el

* Si se utiliza el aspirador con pacientes en zonas con riesgo

producto.

de contaminación cruzada, se recomienda sustituir el filtro tras

cada uso.
