1 Введение
Благодарим вас за приобретение надежной материнской платы ASRock B85
Pro4, выпускаемой под постоянным строгим контролем компании ASRock.
Эта материнская плата обеспечивает великолепную производительность
и характеризуется прочной конструкцией в соответствии с требованиями
компании ASRock в отношении качества и долговечности.
По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящей документации может быть изменено без
предварительного уведомления. При изменении содержимого настоящего документа
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый последний
перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
• Материнская плата ASRock B85 Pro4 (форм-фактор ATX)
• Краткое руководство по установке ASRock B85 Pro4
• Диск с ПО для ASRock B85 Pro4
• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х экран панели с портами ввода-вывода
Русский
72
B85 Pro4
1.2 Спецификация
Платформа
• Форм-фактор ATX
• Использование только твердотельных конденсаторов
ЦП
• Поддержка процессоров 4-го поколения Intel® CoreTM i7 /
i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150
• Digi Power Design
• Система питания 4
®
• Поддержка технологии Intel
Turbo Boost 2.0
Чипсет
• Intel® B85
• Поддержка Intel® Small Business Advantage 2.0
Память
• Технология двухканальной памяти DDR3
• 4 х гнездо DDR3 DIMM
• Поддержка модулей памяти DDR3 1600/1333/1066 Non-
ECC Unbuered
• Максимальный объем системной памяти: 32 Гб
• Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2
Гнезда
• 1 x PCI Express 3.0 x16 гнезд (PCIE2:режим x16)
расширения
• 1 x PCI Express 2.0 x16 гнезд (PCIE4:режим x4)
• 2 x PCI Express 2.0 x1
• 2 x гнездо PCI
Русский
TM
TM
• Поддержка AMD Quad CrossFireX
и CrossFireX
73
Графическая
• Поддержка выходных сигналов Intel® HD Graphics Built-
in Visuals и VGA возможна только при использовании
система
процессоров со встроенными графическими
процессорами.
• Поддержка встроенных технологий визуализации Intel®
HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Максимальный объем совместно используемой памяти:
1792 Мб
• Три выхода VGA: D-Sub, DVI-D и HDMI
• Поддержка работы с тремя мониторами
• Поддержка технологии HDMI с максимальным
разрешением до 1920x1200 при 60 Гц
• Поддержка DVI-D с максимальным разрешением до
1920x1200 при 60 Гц
• Поддержка D-Sub с максимальным разрешением до
1920x1200 при 60 Гц
• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и
HBR (High Bit Rate Audio) по HDMI (необходим HDMI-
совместимый монитор)
• Поддержка функции HDCP через порты DVI-I и HDMI
• Поддержка воспроизведения Full HD 1080p Blu-ray (BD)
Русский
через порты DVI-D и HDMI
Аудио
• 7.1-канальный звук высокой четкости HD Audio с
защитой данных (аудиокодек Realtek ALC892), передняя
аудиопанель
*Для настройки 7.1-канального звук высокой четкости
HD Audio используйте переднюю аудиопанель HD
и активируйте функцию многоканального звука в
аудиодрайвере.
• Поддержка Premium Blu-ray Audio
ЛВС
• Gigabit LAN 10/100/1000 Мб/с
• Giga PHY Intel® I217V
• Поддержка технологии Intel® Remote Wake Technology
• Поддержка Wake-On-LAN
• Поддержка Energy Ecient Ethernet 802.3az
• Поддержка PXE
74
B85 Pro4
Порты ввода-
• 1 x PS/2 для мыши
вывода
• 1 x PS/2 для клавиатуры
на задней
• 1 x D-Sub
панели
• 1 x DVI-D
• 1 x HDMI
• 4 x USB 2.0
• 2 x USB 3.0
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)
• Разъемы HD Audio: Линейный вход / передние динамики /
микрофон
Запоминающие
• 4 x разъем SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI
устройства
и «горячей» замены
• 2 x разъем SATA2 3,0 Гб/с, поддержка функций NCQ, AHCI
и «горячей» замены
Разъемы
• 1 x колодка IR
• 1 x колодка СОМ-порта
• 1 x колодка светодиодного индикатора питания
• 1 x колодка ТРМ
• 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х
3-контактный)
• 2 x разъем для вентилятора корпуса (2 х 4-контактный)
• 1 x разъем для вентилятора блока питания (3-контактный)
• 1 х разъем питания АТХ (24-контактный)
Русский
• 1 x 8-контактный разъем питания 12 В
• 1 x аудиоразъем на передней панели
• 1 x выходной разъем SPDIF
• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)
• 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
Особенности
• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного
BIOS
ГИП
• Совместимость с управлением энергопотреблением по
ACPI 1.1
• Поддержка SMBIOS 2.3.1
• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В
75
Диск с ПО
• Драйвера, утилиты, антивирусное ПО (демоверсия),
CyberLink MediaEspresso 6.5 (демоверсия), браузер и
панель инструментов Google Chrome, Start8, MeshCentral,
Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Контрольоборудования
• Датчик температуры ЦП/корпуса
• Тахометр вентиляторов ЦП/корпуса/блока питания
• Малошумящий вентилятор ЦП/корпуса (с автоматической
регулировкой оборотов по температуре ЦП)
• Управление оборотами вентилятора ЦП/корпуса
• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
ОС
• Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертификация
• FCC, CE, WHQL
• Совместимость с ErP/EuP (необходим блок питания,
соответствующий стандарту ErP/EuP)
* Для получения дополнительной информации об изделии посетите наш веб-сайт:
http://www.asrock.com
Русский
В связи с ограничением при работе под 32-разрядной ОС Windows® фактический
объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких
ограничений нет. Для использования той памяти, которую ОС Windows® не может
использовать, используйте ASRock XFast RAM.
76
B85 Pro4

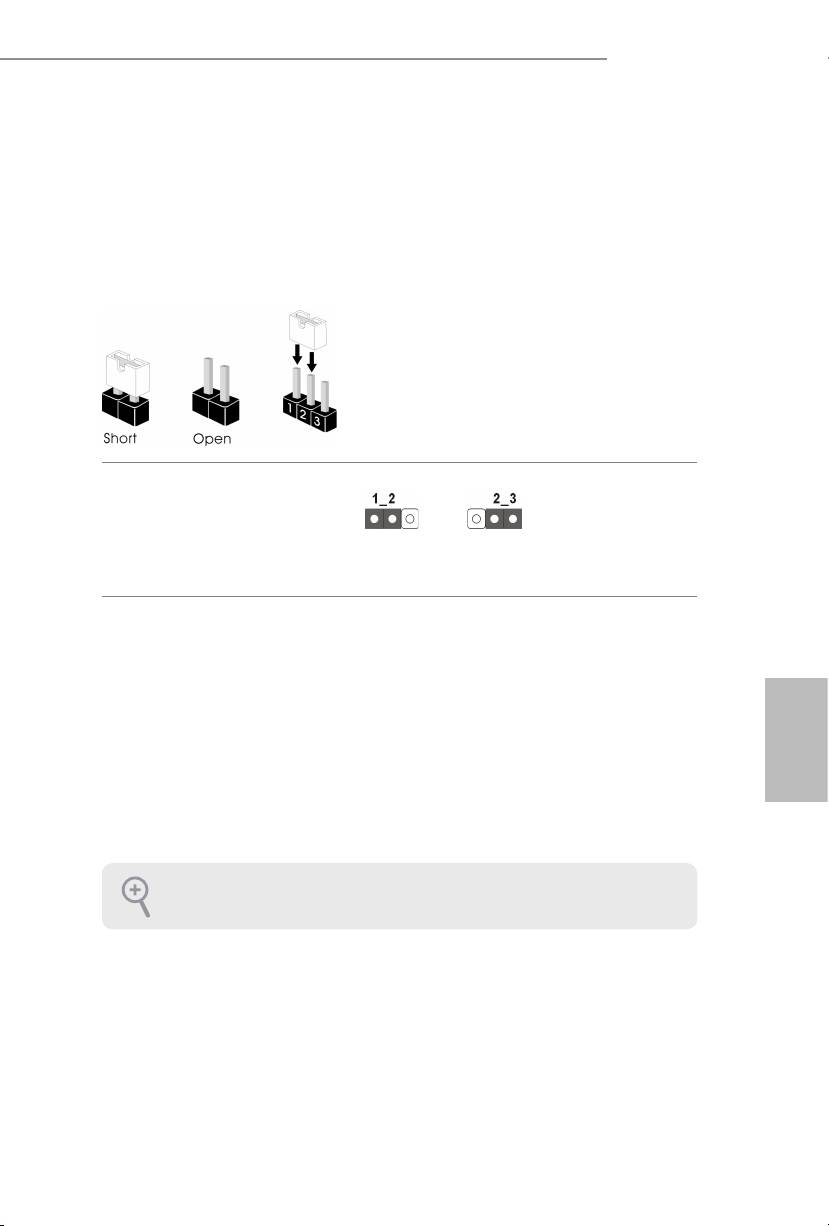

1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой
перемычки на контакты перемычка «замкнута». Если колпачковая перемычка
на контакты не установлена, перемычка «разомкнута». На рисунке показана
3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них
колпачковой перемычки.
Перемычка сброса
настроек CMOS
(CLRCMOS1)
Сброс настроек CMOSпо умолчанию
(См. стр. 1, № 21)
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить
и обнулить параметры системы на настройки по умолчанию, выключите
компьютер и извлеките отключите кабель питания от источника питания.
Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1
на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.
При необходимости сбросить настройки CMOS сразу после обновления BIOS
сначала перезагрузите систему, а затем выключите компьютер перед сбросом
Русский
настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по
умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.
Предназначение переключателя сброса настроек CMOS аналогично предназначению
перемычки сброса настроек CMOS.
77

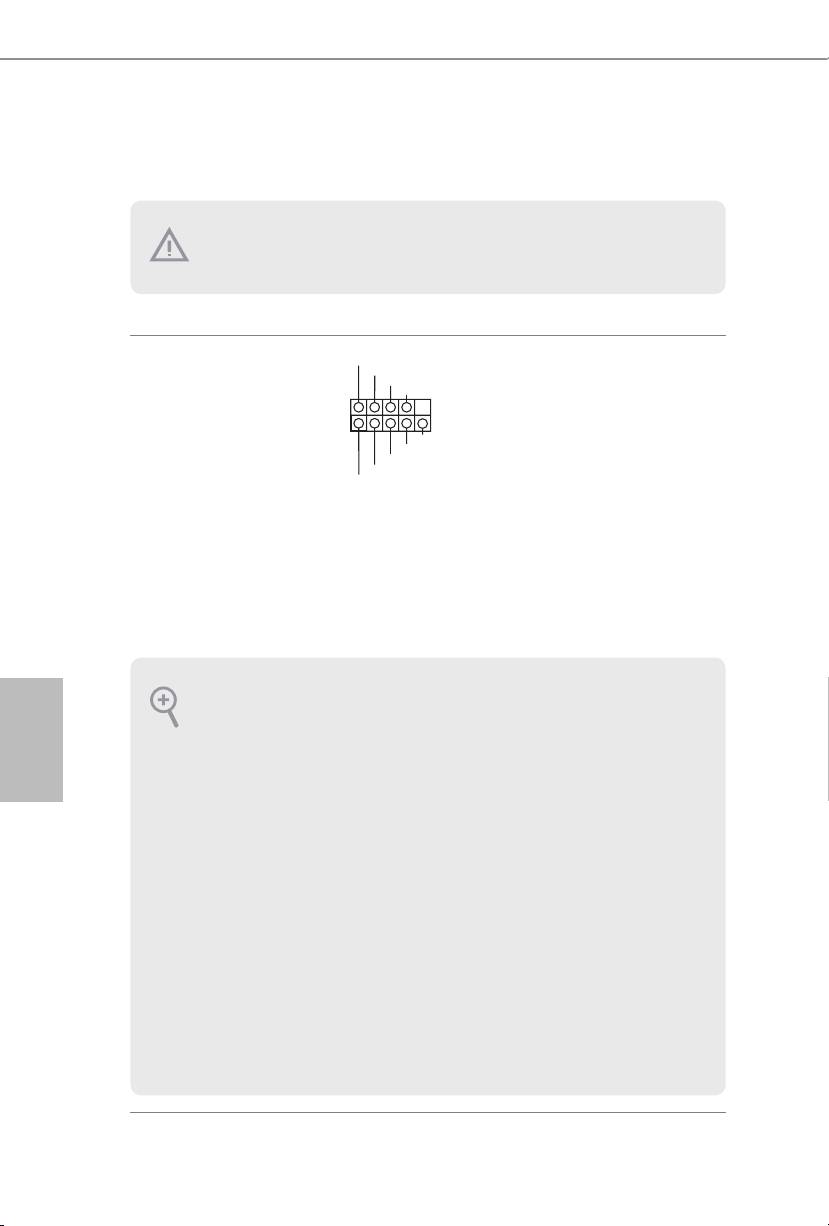

1.4 Колодки и разъемы, расположенные на материнской
плате
Подключите
PLED+
Колодка системной
PLED-
расположенные на
PWRBTN#
панели
GND
корпусе выключатель
(9-контактная, PANEL1)
питания, кнопку
(См. стр. 1, № 13)
перезагрузки и индикатор
R ESET#
GND
состояния системы к этой
HDLED-
HDLED+
колодке в соответствии
с распределением
контактов,
приведенным ниже.
Перед подключением
кабелей определите
положительный и
отрицательный контакты.
Русский
78
1
Расположенные на материнской плате колодки и разъемы перемычками НЕ являются.
НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка
колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое
повреждение материнской платы.
GND
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.
B85 Pro4

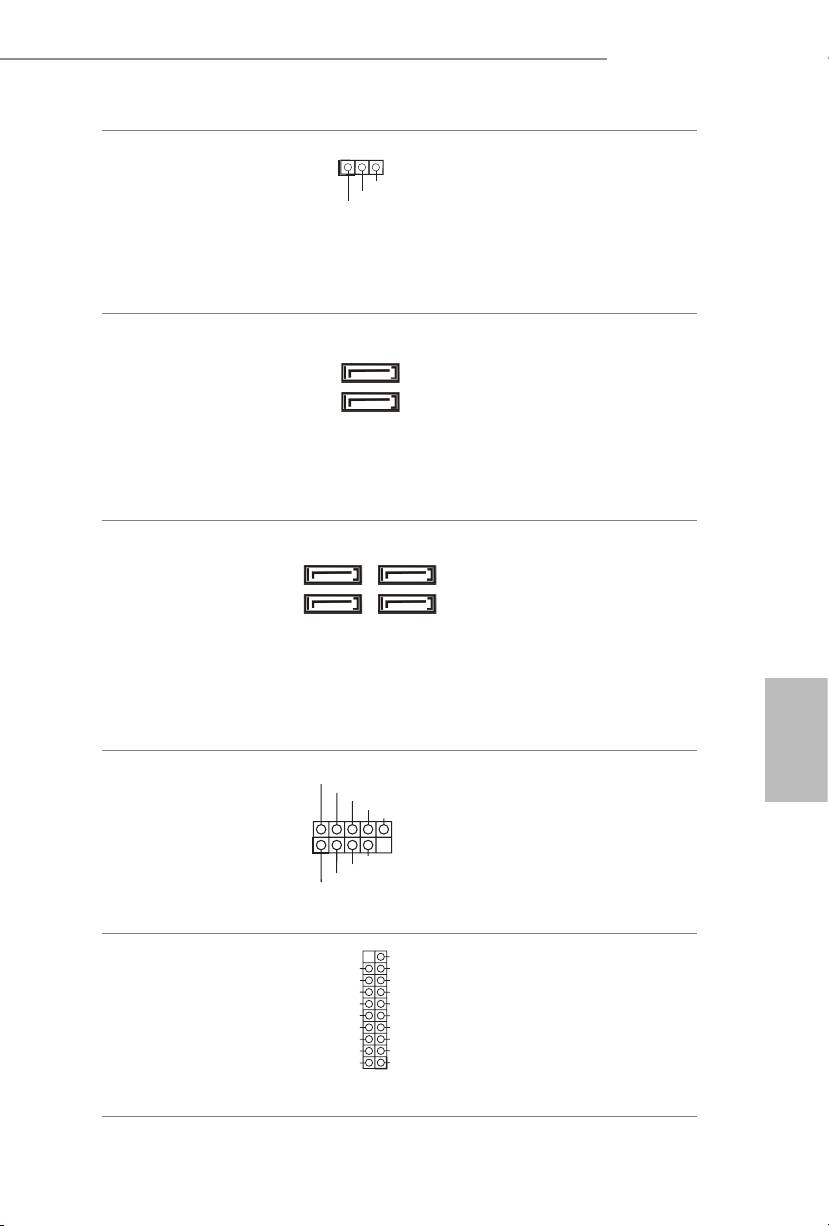

Колодка светодиодного
Подключите
индикатора питания
светодиодный индикатор
(3-контактная, PLED1)
питания корпуса к
(См. стр. 1, № 15)
этой колодке,
чтобы
обеспечить индикацию
состояния питания
системы.
Разъемы Serial ATA2
Эти два разъема SATA2
(SATA2_0:
предназначены для
см. стр.1, № 7)
подключения кабелей
(SATA2_1:
SATA внутренних
см. стр.1, № 8)
запоминающих
устройств для передачи
данных со скоростью до
3,0 Гб/с.
Разъемы Serial ATA3
Эти четыре
(SATA3_0:
разъема SATA3
см. стр.1, № 9)
предназначены для
(SATA3_1:
подключения кабелей
см. стр.1, № 14)
SATA внутренних
(SATA3_2:
запоминающих
см. стр.1, № 11)
устройств для передачи
(SATA3_3:
данных со скоростью до
см. стр.1, № 10)
6,0 Гб/с.
Колодки USB 2.0.
Кроме двух портов USB
Русский
(9-контактная, USB4_5)
2.0 на панели ввода-
(См. стр. 1, № 18)
вывода на материнской
(9-контактная, USB6_7)
плате также есть две
(См. стр. 1, № 17)
колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0.
Кроме четырех портов
(19-контактная,
USB 3.0 на панели ввода-
USB3_2_3)
вывода на материнской
(См. стр. 1, № 6)
плате также есть
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
79
1
PLED-
PLED+
PLED+
SATA2_0
SATA2_1
SATA3_0
SATA3_3
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
Русский
80
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

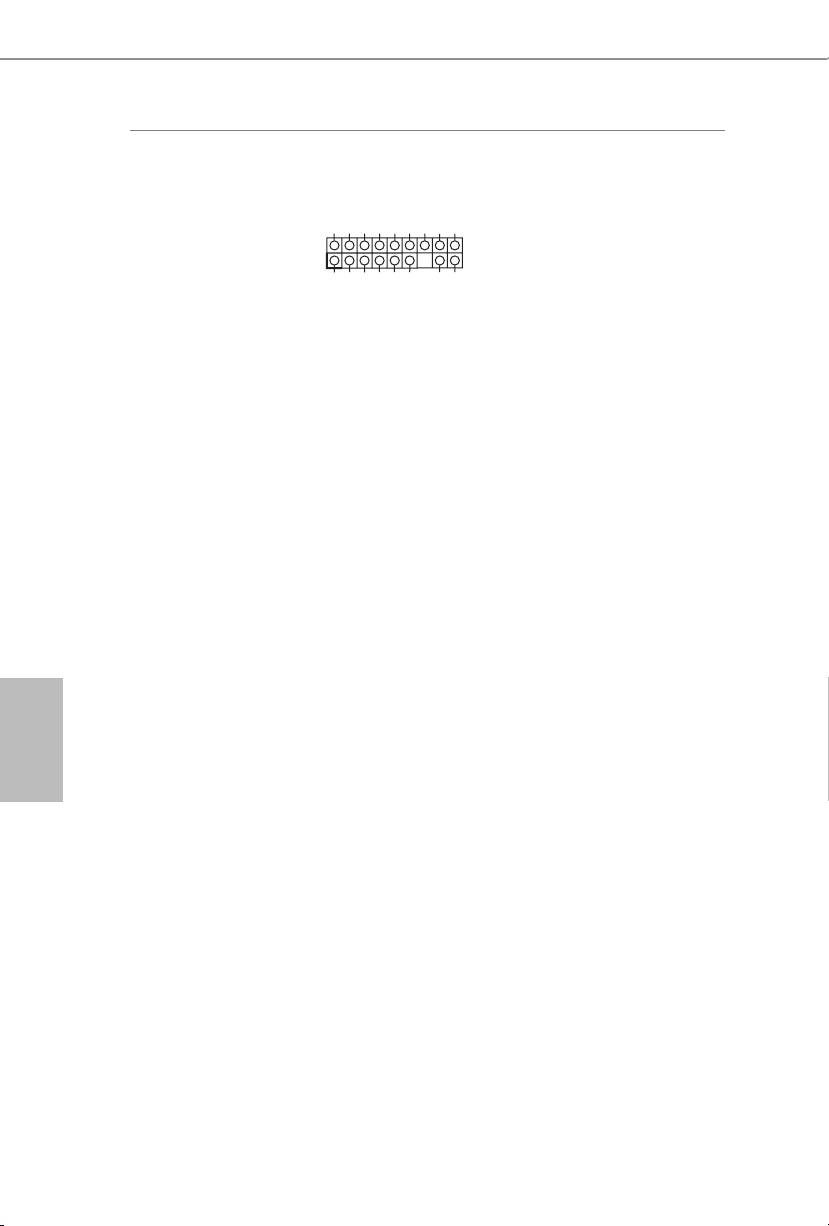

Аудиоколодка передней
Эта колодка
панели
предназначена
(9-контактная, HD_
для подключения
AUDIO1)
аудиоустройств к
(См. стр. 1, № 24)
передней аудиопанели.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Колодка динамика
Предназначена для
корпуса
подключения динамика
(4-контактная, SPEAK-
корпуса.
ER1)
(См. стр. 1, № 20)
Выходной разъем SPDIF
Подключите разъем
(2-контактный, SPDIF_
SPDIF_OUT карты HDMI
OUT1)
VGA к этой колодке при
(См. стр. 1, № 23)
помощи кабеля.
Разъемы для
Предназначены для
вентиляторов корпуса и
подключения кабелей
блока питания
разъемов вентиляторов
(4-контактный, CHA_
и подключения черного
FAN1)
провода к заземлению.
(См. стр. 1, № 12)
(3-контактный, CHA_
FAN2)
(См. стр. 1, № 25)
(3-контактный, PWR_
FAN1)
(См. стр. 1, № 1)
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT
B85 Pro4

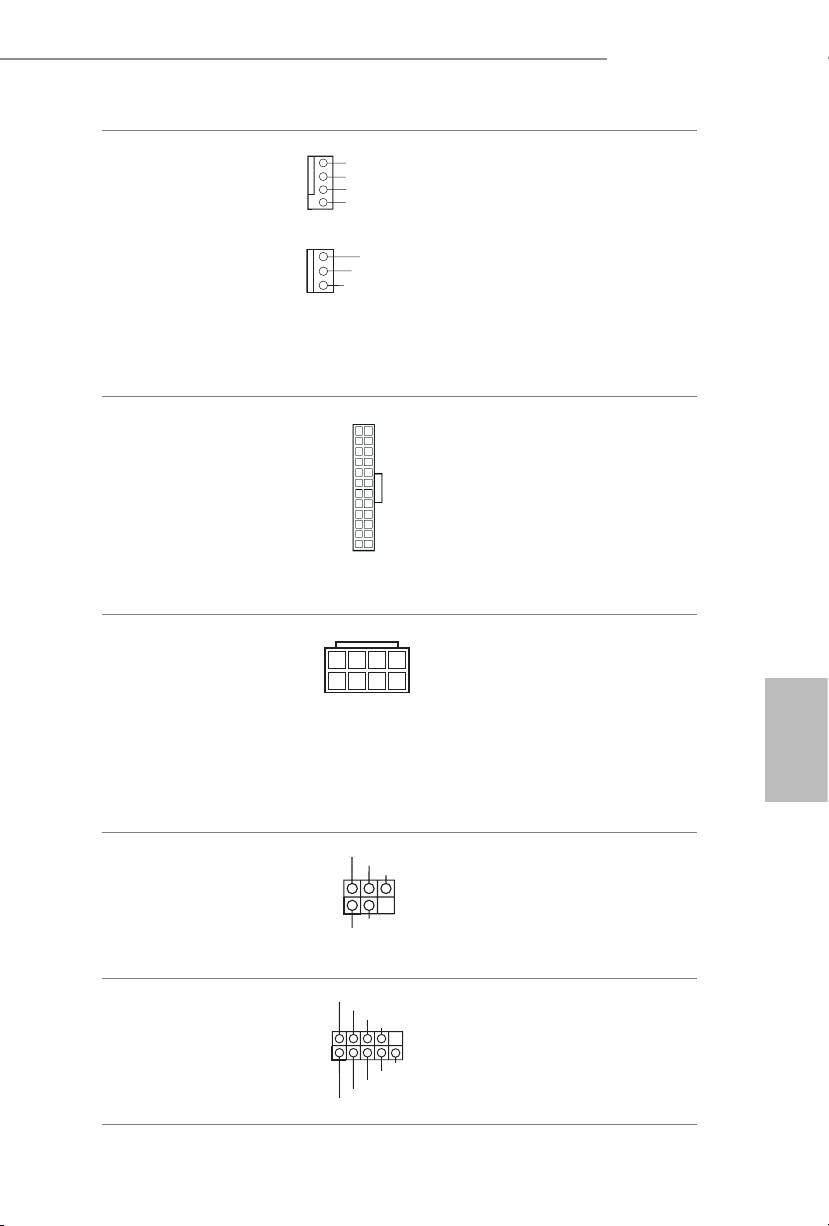

Разъемы вентиляторов
Эта материнская
ЦП
плата снабжена
(4-контактный, CPU_
4-контактным разъемом
FAN1)
для малошумящего
(См. стр. 1, № 26)
вентилятора ЦП. Если вы
собираетесь подключить
(3-контактный, CPU_
3-контактный
FAN2)
вентилятор охлаждения
(См. стр. 1, № 27)
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
Эта материнская плата
(24-контактный,
снабжена 24-контактным
ATXPWR1)
разъемом питания АТХ.
(См. стр. 1, № 5)
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12
Эта материнская плата
В
снабжена 8-контактным
(8-контактный,
разъемом питания АТХ
ATX12V1)
12 В. Чтобы использовать
(См. стр. 1, № 2)
4-контактный
разъем питания ATX,
Русский
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
Эта колодка поддерживает
модуля
дополнительную беспроводную
(5-контактная, IR1)
передачу и прием сигналов
(См. стр. 1, № 19)
инфракрасного модуля.
Колодка
Колодка COM1
последовательного порта
поддерживает
(9-контактная, COM1)
подключение модуля
(См. стр. 1, № 22)
последовательного
порта.
81
GND
+
12V
CPU_FA
N_SPEED
5
1
8
4
12
24
1
13
IRTX
+5VSB
DUMMY
1
GND
IRRX
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
RRI#1
1
L
2
3
4
Колодка ТРМ
Этот разъем обеспечивает
S_PWRDWN#
(17-контактная, TPMS1)
поддержку системы Trusted
SERIRQ#
LAD2_L
LAD1_L
(См. стр. 1, № 16)
GND
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
1
CK_33M_TP M
LFRAME#_L
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Русский
82
SMB_DA
SMB_CLK_M AIN
TA_MAIN
GND
