ASRock b85 pro4: 1 はじめに

1 はじめに: ASRock b85 pro4

1 はじめに

アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー

ボ ードで ある ASRock B85 Pro4 マザーボードをお買い上げいただきありがとうご

ざいます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、

優れたパフォーマンスを提供します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアル

の内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場

合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるよう

に なりま す。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用の

モデルについての詳細情報を、当社のウェブサイトで参照ください。 アスロックのウェブ

サイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。 アスロック

ウェブ サイト http://www.asrock.com.

日本語

1.1 パッケージの内容

• ASRock B85 Pro4 マ ザ ー ボ ー ド( ATX フォー ムファクタ ー )

• ASRock B85 Pro4 クイックインストー ルガ イド

• ASRock B85 Pro4 サポ ート CD

• 2 x シリアル ATA(SATA)データケーブル(オプション)

• 1 x I/O パネルシールド

116

B85 Pro4

1.2 仕様

プ ラットフォ ー

• ATX フォー ムファクタ ー

ム

• オール固体コンデンサー設計

CPU

• LGA1150 パッケージでは第 4 世代の Intel® CoreTM i7 / i5 /

i3 / Xeon® / Pentium® / Celeron® をサポート

• デジタル電源設計

• 4 電源フェーズ設計

®

• Intel

ターボブースト 2.0 テクノロジーをサポート

チップセット

• Intel® B85

• Intel® スモールビジネスアドバンテージ 2.0 をサポート

メモリ

• デュアルチャンネル DDR3 メモリテクノロジー

日本語

• 4 x DDR3 DIMM ス ロット

• DDR3 1600/1333/1066 ECC なし、アン バッファードメモリを

サポ ート

• システムメモリの最大容量: 32GB

• Intel® エクストリームメモリプ ロファイル( XMP)1.3/1.2 をサ

ポ ート

拡 張 ス ロ ット

• 1 x PCI Express 3.0 x16 ス ロ ッ ト( PCIE2:x16 モ ード)

• 1 x PCI Express 2.0 x16 ス ロ ッ ト( PCIE4:x4 モ ード)

• 2 x PCI Express 2.0 x1 ス ロット

• 2 x PCI ス ロット

TM

TM

• AMD Quad CrossFireX

と CrossFireX

をサポート

117

グ ラフィックス

• Intel®HD グラフィックス内 蔵ビジュアル および VGA 出力は、

GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス 内 蔵ビジュアル を サ ポ ート: AVC、

MVC (S3D)、MPEG-2 フル HW エンコ ード 1 の Intel® Quick

Sync Video、Intel® InTruTM 3D、Intel® クリアビ デ オ HD テク

ノロジー、Intel® イン サイダ ー TM、Intel® HD グ ラ フィックス

4400/4600

• Pixel Shader 5.0, DirectX 11.1

• 最大共有メモリ 1792MB

• 3 つの VGA 出 力 オ プ ション: D-sub、DVI-D、HDMI

• 3 台のモニターをサポート

日本語

• HDMI テクノロジーをサポート。最大解像度 1920x1200

@60Hz

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz

• HDMI(HDMI 準拠のモニターが必要)では、オートリップシ

ンク、ディープカラー( 12bpc)、xvYCC、HBR( 高ビットレ ート

オーディオ)をサポート

• DVI-D と HDMI ポ ートで、HDCP 機能をサポート

• DVI-Dと HDMI ポ ー ト で 、フ ル HD 1080p ブルーレイ (BD)

再生をサポート

オ ー ディオ

• 7.1 CH HDオーディオ、コンテンツプロテクション付き(Realtek

ALC892 オー ディオコー デック)フロントオ ー ディオ パ ネ ル

*7.1 CH HD オーディオを設定するためには、HD フロントパ

ネルのオーディオモジュールを使用し、オーディオドライバ

を通してマルチチャンネルオーディオ機能を有効にする必

要 が ありま す。

• プレミアムブルーレイオーディオサポート

LAN

• ギ ガ ビット LAN 10/100/1000 Mb/ 秒

• ギガ PHY Intel® I217V

• Intel® リモ ートウェイクテクノロジーをサポート

• ウェイクオンランをサポート

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

118

B85 Pro4

リアパ ネ ル I/O

• 1 x PS/2 マウス ポ ート

• 1 x PS/2 キ ー ボ ードポ ート

• 1 x D-Sub ポ ート

• 1 x DVI-D ポ ート

• 1 x HDMI ポ ート

• 4 x USB 2.0 ポ ート

• 2 x USB 3.0 ポ ート

• LED 付き 1 x RJ-45 LAN ポ ー ト( ACT/LINK LED と SPEED

LED)

• HD オー ディオジャック: ラインイン / フロントスピーカー /

マイク

ストレ ー ジ

• 4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、「 ホ ッ ト プ ラ グ 」

機能をサポート

• 2 x SATA2 3.0 Gb/ 秒コネクター、NCQ、AHCI、「 ホ ッ ト プ ラ グ 」

日本語

機能をサポート

コネクター

• 1 x IR ヘッダ ー

• 1 x COM ポートヘッダー

• 1 x 電源 LED ヘッダ ー

• 1 x TPM ヘッダ ー

• 2 x CPU ファインコネクター(1 x 4 ピン、1 x 3 ピン)

• 2 x シャーシファンコネクター(2 x 4 ピン)

• 1 x 電 源 ファンコネクター( 3 ピン)

• 1 x 24 ピン ATX 電源コネクター

• 1 x 8 ピン 12V 電源コネクター

• 1 x 前 面 パ ネ ル オ ー ディオコネクター

• 1 x SPDIF Out コネクター

• 2 x USB 2.0 ヘ ッ ダ ー( 4 つの USB 2.0 ポ ートをサポ ート)

• 1 x USB 3.0 ヘ ッ ダ ー( 2 つの USB 3.0 ポ ートをサポ ート)

BIOS 機能

• 多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOS

• ACPI 1.1 準拠のウェイクアップイベント

• SMBIOS 2.3.1 をサポート

• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定

119

サ ポ ート CD

• ドライバー、ユーティリティー、アンチウイルスソフトウェア

(トライアル版)、CyberLink MediaEspresso 6.5トライアル、

Google Chrome ブラウザー、ツールバー、Start8、MeshCen-

tral、Splashtop Streamer、Intel® エクストリー ム チュ ー ニ ング ユ

ーティリティー( IXTU)

ハ ードウェア モ

• CPU/ シャーシ温度センサー

ニター

• CPU/ シャーシ / 電源ファンタコメーター

• CPU/ シ ャ ー シ 静 音 フ ァ ン( CPU 温度によるシャーシファン

速度の自動調整可能)

• CPU/ シャーシファンマルチ速度制御

• 電圧監視: +12V、+5V、+3.3V、CPU Vcore

日本語

OS

• Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット 準 拠

認証

• FCC、CE、WHQL

• ErP/EuP Ready(ErP/EuP ready 電源が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際

のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビット の オ ペ レ ー

ティングシステムでは、そ のような 制 限 はありません 。 Windows® では使えないメモリを

使用するために、ASRock XFast RAM を使用することができます。

120

B85 Pro4

1.3 ジャンパー設定

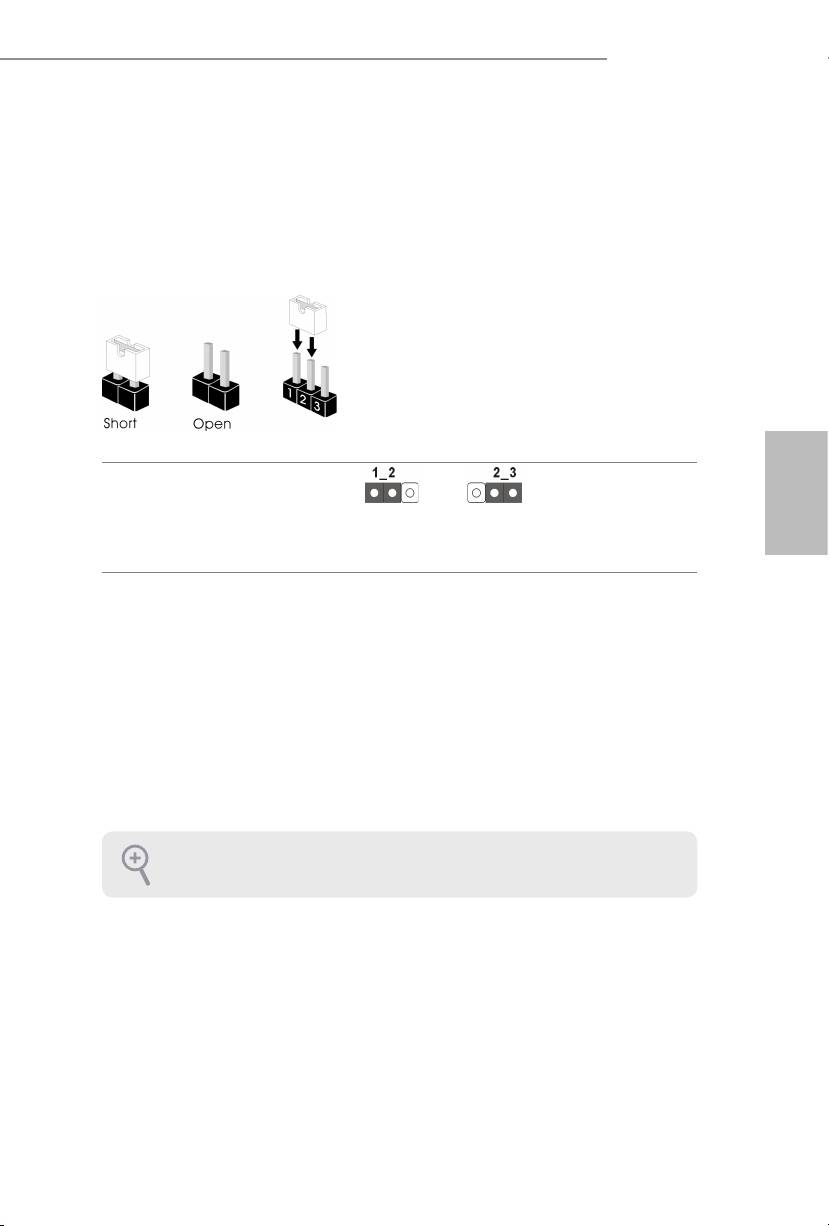

このイラストは、ジャンパーの設定方法を示しています。 ジャン パ ー キャップ がピ

ン に 被さってい ると、ジャン パ ー は「ショート」です。 ジャンパーキャップがピンに被

さっていない場合には、ジャンパーは「オープン」です。 この図は 3ピンのジャンパー

を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは

「 シ ョ ー ト 」で す 。

CMOS クリアジャンパー

(CLRCMOS1)

CMOS のクリアデフォルト

日本語

(p.1、No. 21 参照)

CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、デフォ

ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を

切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 のピ

ン 2 とピン 3 をジャンパーキャップを使って 5 秒 間 ショートしま す。 ただし、BIOS

をアップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ

デ ート後 、CMOS をクリアする必要があれば、最初にシステムを起動し、それから

CMOSクリアアクションを 行う前 にシャットダウンしてください 。 パスワード、日付、

時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に

のみ、消去されることにご注意ください。

CMOS クリアスイッチは、CMOS クリアジャンパーと同じ機能です。

121

1.4 オンボードのヘッダーとコネクター

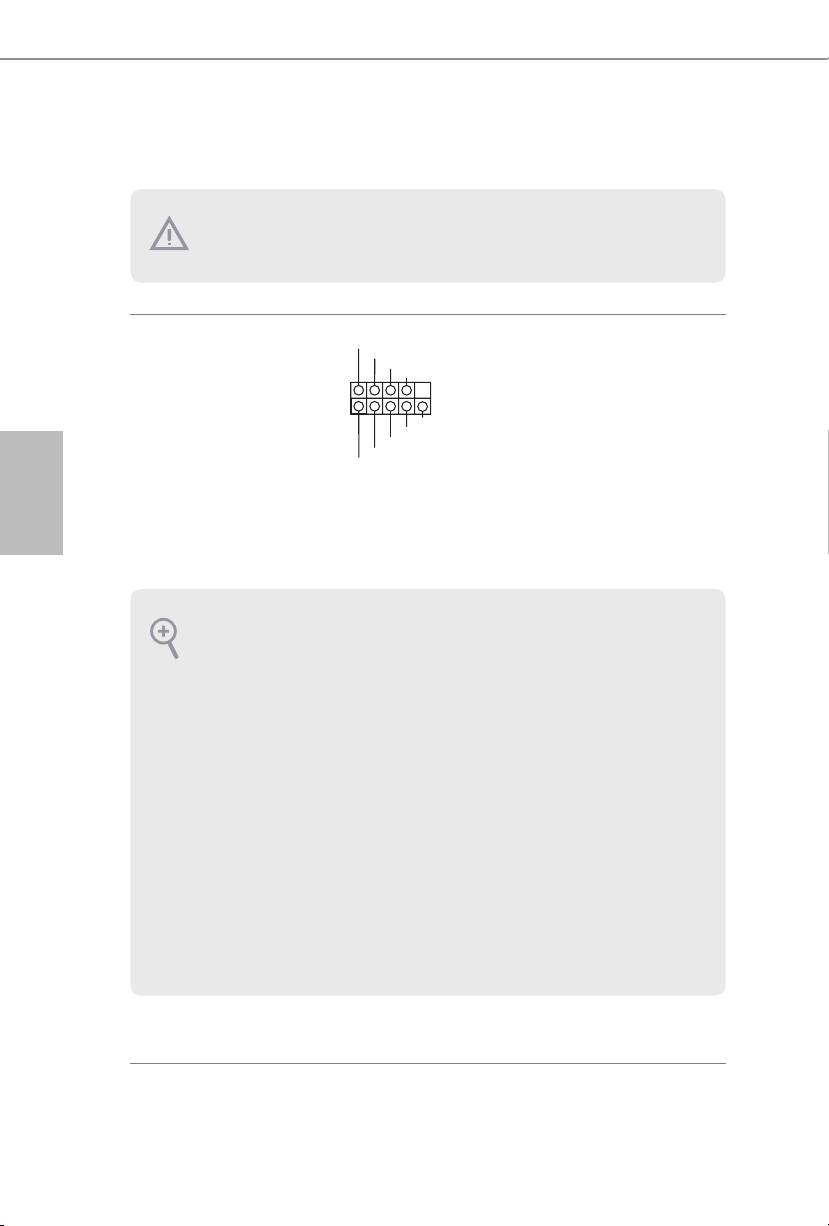

PLED+

システムパネルヘッダー

電源スイッチを接続し、

PLED-

PWRBTN#

(9 ピンパネル 1)

GND

ス イ ッ チ を リ セ ッ ト し 、下

(p.1、No. 13 参照)

記のピン割り当てに従っ

て、シャーシのシステムス

R ESET#

GND

テータス表示ランプをこ

HDLED-

日本語

HDLED+

のヘッダーにセットしま

す。 ケーブルを接続する

ときには、ピンの +と−に

気をつけてください。

122

1

オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク

ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン

パーキャップを被せると、マザーボードに永久損傷が起こることがあります。

GND

PWRBTN( 電 源 ス イ ッ チ ):

シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シス

テムをオフにする方法を設定できます。

RESET(リセットスイッチ):

シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズ

したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー

ターを再起動します。

PLED(システム電源 LED):

シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼

働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を

続けます。 システム が S4 スリープ状態または電源オフ(S5)のときには、LED はオフです。

HDLED( ハ ードドライブアクティビティ LED):

シャーシ前面パネルのハードドライブアクティビティ LED に 接 続 してくだ さ い 。 ハ ードド

ライブのデータを読み取りまたは書き込み中に、LED は オン に なります。

前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール

は、主に電源スイッチ、リセットスイッチ、電源 LED、ハ ードドライブアクティビティ LED、

スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接

続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ

てくだ さい 。

B85 Pro4

電源 LED ヘッダ ー

システムの電源ステー

(3 ピン PLED1)

タスを表示するために、

(p.1、No. 15 参照)

シャーシ電 源 LED をこの

ヘッダー に 接 続してくだ

さい。

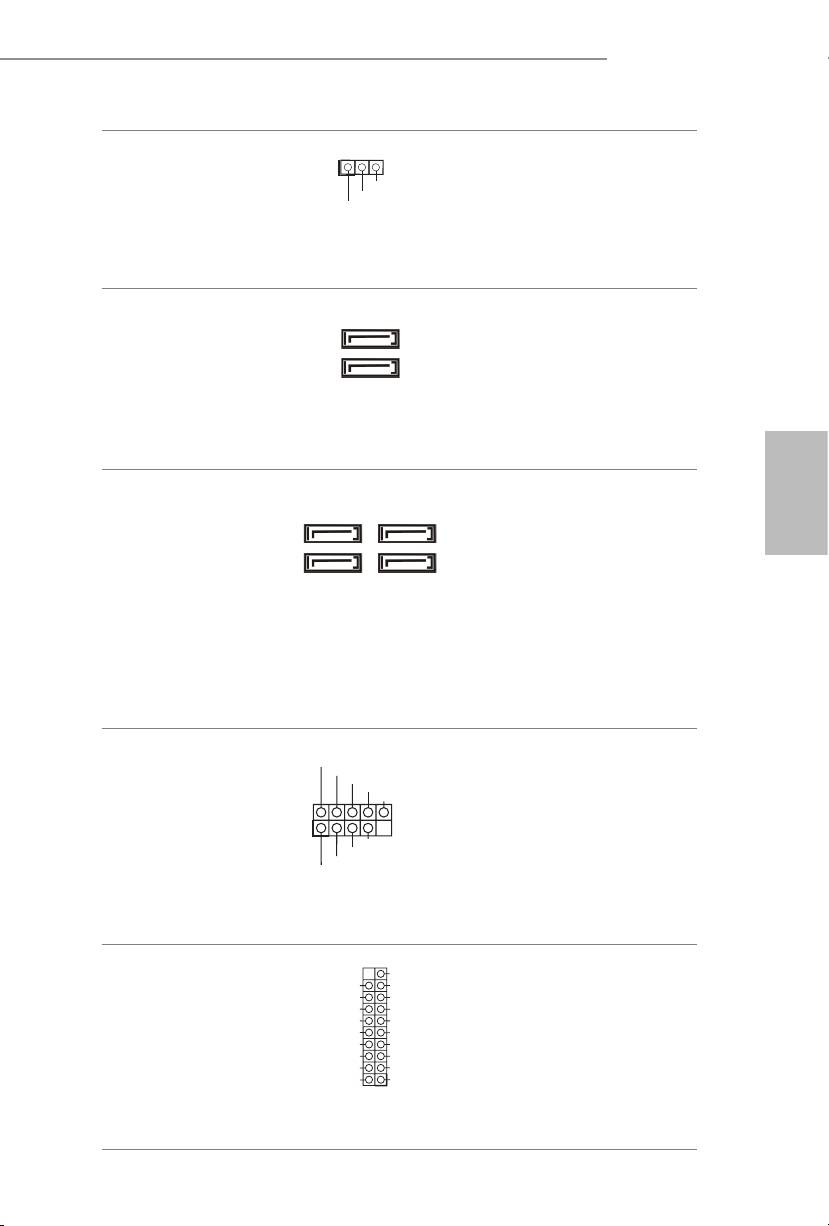

シリアル ATA2 コ ネクタ

これら 2 つの SATA2 コネ

ー

ク タ ー は 、最 高 3.0 Gb/ 秒

(SATA2_0:

のデータ転送速度で内部

p.1、No. 7 参照)

ストレージデバイス用の

(SATA2_1:

SATA データケーブルを

p.1、No. 8 参照)

サ ポ ートしま す。

シリアル ATA3 コ ネクタ

これら 4 つの SATA3 コネ

日本語

ー

ク タ ー は 、最 高 6.0 Gb/ 秒

(SATA3_0:

のデータ転送速度で内部

p.1、No. 9 参照)

ストレージデバイス用の

(SATA3_1:

SATA データケーブルを

p.1、No. 14 参照)

サ ポ ートしま す。

(SATA3_2:

p.1、No. 11 参照)

(SATA3_3:

p.1、No. 10 参照)

USB 2.0 ヘッダー

I/O パネルの 2 つの USB

(9 ピン USB4_5)

2.0 ポートに加えて、この

(p.1、No. 18 参 照 )( 9 ピン

マザ ー ボ ードには 2 つの

USB6_7)

ヘッダ ー が あります。 各

(p.1、No. 17 参照)

USB 2.0 ヘッダーは、2 つ

の ポ ートをサポ ートでき

ます。

USB 3.0 ヘッダー

I/O パネルの 4 つの USB

(19 ピン USB3_2_3)

3.0 ポートに加えて、この

(p.1、No. 6 参照)

マザ ー ボ ードには 1 つの

ヘッダ ー が あります。 各

USB 3.0 ヘッダーは、2 つ

の ポ ートをサポ ートでき

ます。

123

1

PLED-

PLED+

PLED+

SATA2_0

SATA2_1

SATA3_0

SATA3_3

SATA3_1

SATA3_2

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

日本語

124

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

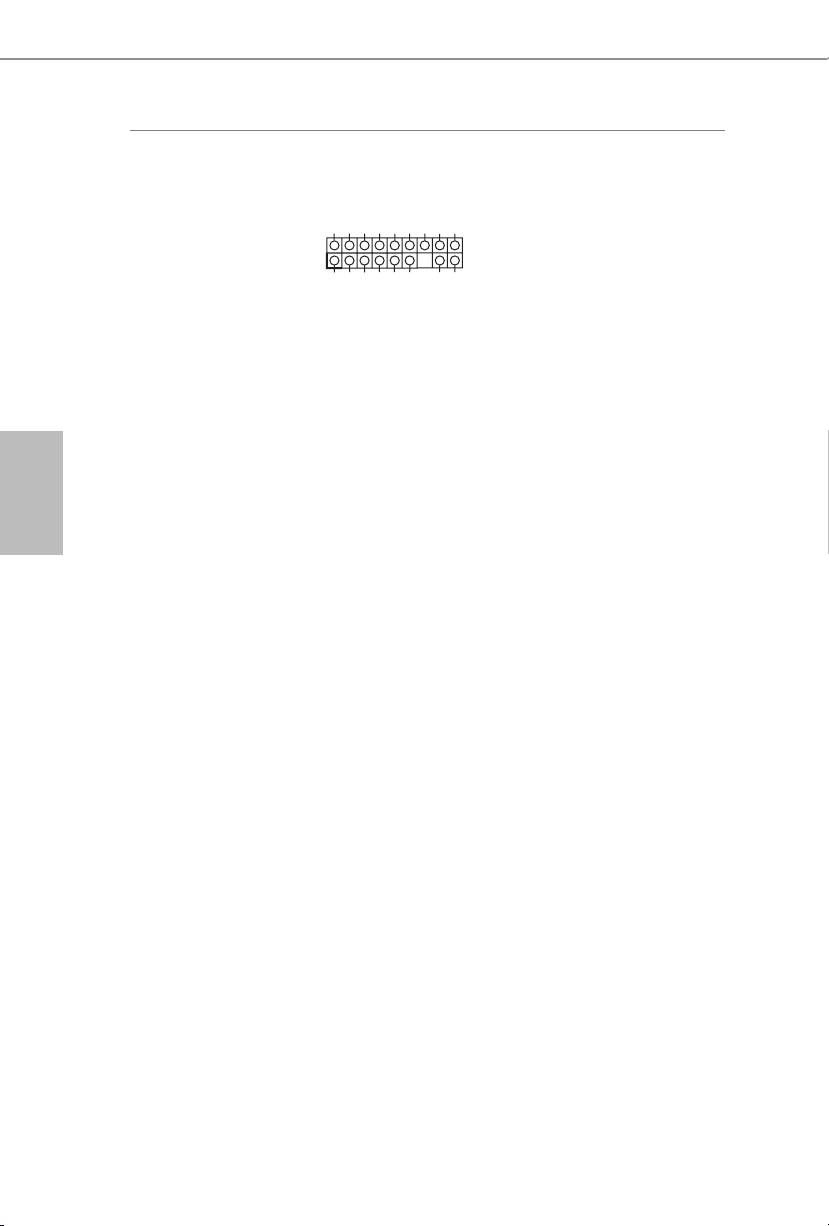

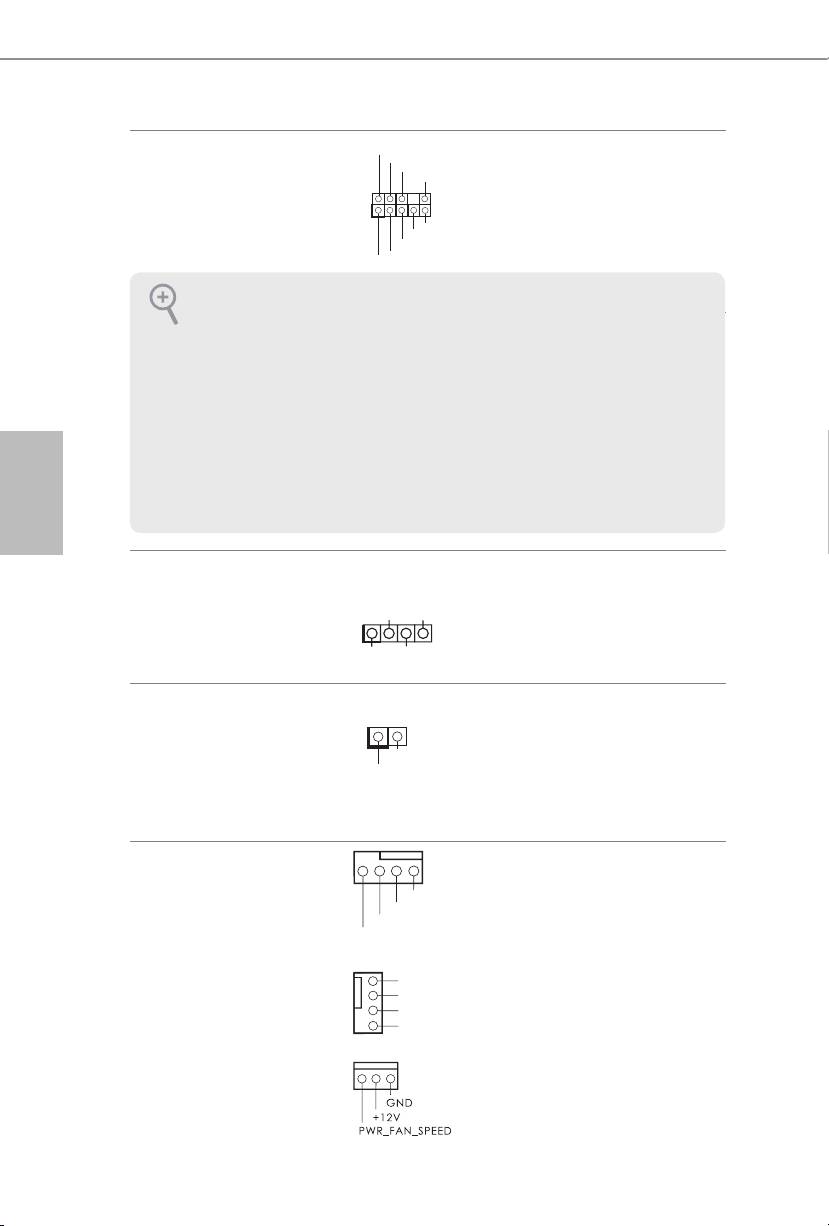

フロントパネルオーディ

このヘッダーは、フロント

オヘッダ ー

オーディオパネルにオー

(9 ピン HD_AUDIO1)

ディオデバイスを接続す

(p.1、No. 24 参照)

るためのものです。

1.

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく

機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要

です。 お使 い のシステムを取り付けるには、当社 のマニュアルおよびシャーシのマニュ

アルの指示に従ってください。

2.

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ

ヘッダーに取り付けてください。

Mic_IN (MIC) を MIC2_L に接 続します。

B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。

C. アース (GND) をアース (GND) に接 続します。

D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ

ルではこれらを接続する必要はありません。

E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録

音音量」を調整してください。

シャーシスピーカーヘッ

シャーシスピーカーはこ

ダー

のヘッダーに接続してく

(4 ピン SPEAKER1)

ださい。

(p.1、No. 20 参照)

SPDIF Out コネクター

ケーブルを使用して、

(2 ピン SPDIF_OUT1)

HDMI VGA カードの

(p.1、No. 23 参照)

SPDIF_OUTコネクターを

このヘッダーに接続して

くだ さい 。

シャーシと電源ファンコ

ファン ケ ーブル はファン

ネクター

コネクターに接続し、黒線

(4 ピン CHA_FAN1)

とアースピンを合 わせて

(p.1、No. 12 参照)

くだ さい 。

(3 ピン CHA_FAN2)

(p.1、No. 25 参照)

(3 ピン PWR_FAN1)

(p.1、No. 1 参照)

1

+5V

DUMMY

DUMMY

SPEAKER

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

B85 Pro4

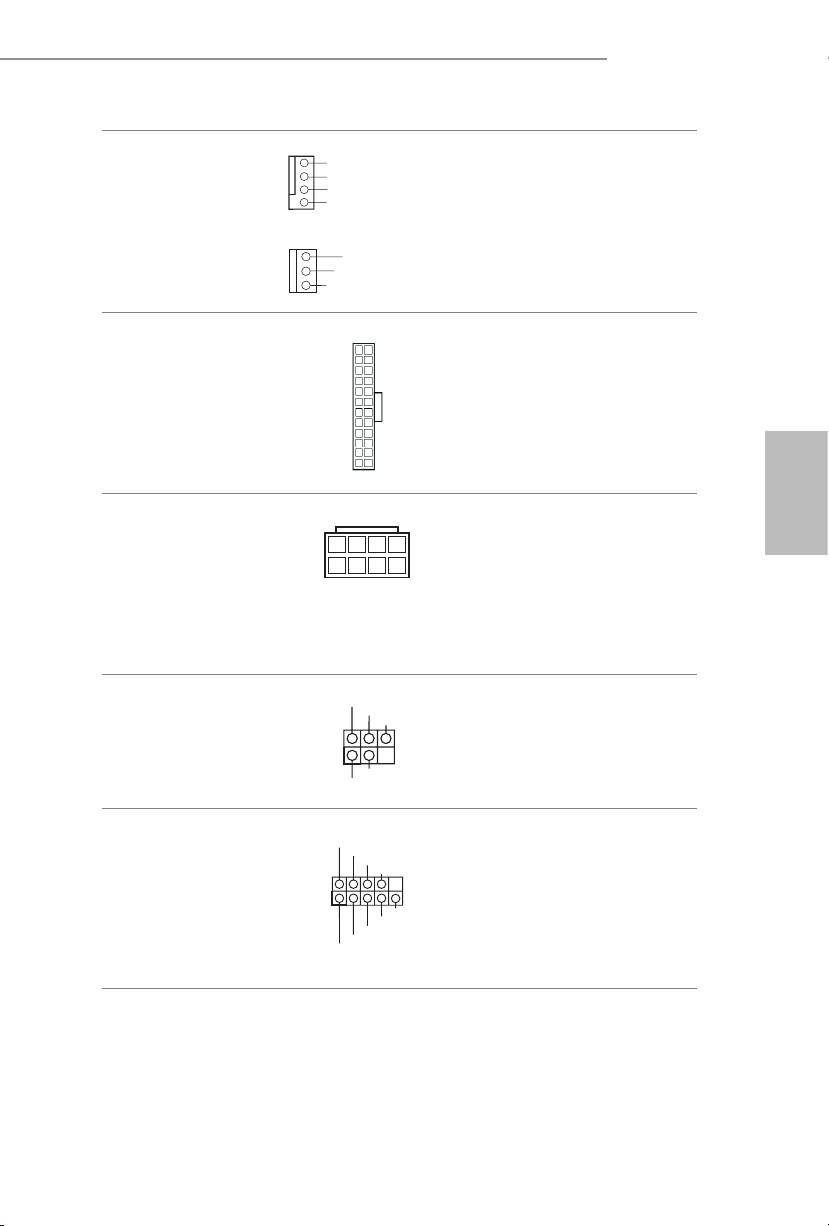

CPU ファンコ ネクター

このマザーボードは 4 ピ

(4 ピン CPU_FAN1)

ン CPUファン( 静 音 ファン )

(p.1、No. 26 参照)

コネクターを提供します。

3 ピンの CPU ファン を 接

(3 ピン CPU_FAN2)

続する場合には、ピン 1-3

(p.1、No. 27 参照)

に 接 続 してくだ さ い 。

ATX 電源コネクター

このマザーボードは 24 ピ

(24 ピン ATXPWR1)

ン ATX 電源コネクター

(p.1、No. 5 参照)

を提 供します。 20 ピンの

ATX 電源を使用するに

は 、ピ ン 1 と 13 番に合わ

せて接続してください。

日本語

ATX12V 電源コネクター

このマザーボードは 8 ピ

(8 ピン ATX12V1)

ン ATX12V 電源コネク

(p.1、No. 2 参照)

ターを提供します。 4 ピン

の ATX 電源を使用する

に は 、ピ ン 1 と 5 番に合

わせて接続してください。

赤外モジュールヘッダー

このヘッダーはオプションのワ

(5 ピン IR1)

イヤレス送受信赤外モジュール

(p.1、No. 19 参照)

をサポートしています。

シリアルポートヘッダー

この COM1 ヘッダーはシ

(9 ピン COM1)

リアルポートモジュール

(p.1、No. 22 参照)

をサポートします。

125

GND

+

12V

CPU_FA

N_SPEED

8

5

4

1

12

24

1

13

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

RRI#1

1

L

2

3

4

TPM ヘッダ ー

このコネクターはトラステッドプ

S_PWRDWN#

(17 ピン TPMS1)

SERIRQ#

ラットフォーム モジュー ル( TPM)

LAD2_L

LAD1_L

GND

(p.1、No. 16 参照)

システムをサポートし、鍵、デジ

タル証明書、パスワード、データ

1

を安全に保管することができま

CK_33M_TP M

LFRAME#_L

TPM_RST#

LAD3_L

+3V

LAD0_L

+3VSB

GNDF_CLKRUN#

す。 TPM システムはまた、ネット

ワークセキュリティを高め、デジ

タル証明書を保護し、プラット

フォームの完全性を保証します。

日本語

126

SMB_DA

SMB_CLK_M AIN

TA_MAIN

GND
