B85 Pro4
1 簡介
感謝您購買 ASRock B85 Pro4 主機板，本主機板經 ASRock 嚴格品管製作，是
一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合
ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。
如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。 若您需
要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。
您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。 ASRock 網站 http://
www.asrock.com
繁體中文
1.1 包裝內容
• ASRock B85 Pro4 主機板（ATX 尺寸）
• ASRock B85 Pro4 快速安裝指南
• ASRock B85 Pro4 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 1 x I/O 面板外罩
139
1.2 規格
平台
• ATX 尺寸
• 全固態電容設計
CPU
• 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /
Celeron® (LGA1150 封裝 )
繁體中文
• 數位電源設計
• 4 電源相位設計
®
• 支援 Intel
Turbo Boost 2.0 技術
晶片組
• Intel® B85
• 支援 Intel® Small Business Advantage 2.0
記憶體
• 雙通道 DDR3 記憶體技術
• 4 x DDR3 DIMM 插槽
• 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體
• 最大系統記憶體容量： 32GB
• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2
擴充插槽
• 1 x PCI Express 3.0 x16 插槽 (PCIE2：x16 模式 )
• 1 x PCI Express 2.0 x16 插槽 (PCIE4：x4 模式 )
• 2 x PCI Express 2.0 x1 插槽
• 2 x PCI 插槽
TM
TM
• 支援 AMD Quad CrossFireX
及 CrossFireX
140
B85 Pro4
顯示卡
• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-
in Visuals 及 VGA 輸出。
• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、
MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影
像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video
HD Technology、Intel® InsiderTM、Intel® HD Graphics
4400/4600
• Pixel Shader 5.0，DirectX 11.1
• 最大共用記憶體 1792MB
繁體中文
• 三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI
• 支援三台顯示器
• 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip
Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray
(BD) 播放
音訊
• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）
前音訊面板
* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模
組，並透過音訊驅動程式啟用多聲道音訊功能。
• 高階藍光音訊支援
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• 支援 Intel® 遠端喚醒技術
• 支援網路喚醒
• 支援 Energy Ecient Ethernet 802.3az
• 支援 PXE
141
後面板 I/O
• 1 x PS/2 滑鼠連接埠
• 1 x PS/2 鍵盤連接埠
• 1 x D-Sub 連接埠
• 1 x DVI-D 連接埠
• 1 x HDMI 連接埠
• 4 x USB 2.0 連接埠
• 2 x USB 3.0 連接埠
繁體中文
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED
LED）
• HD 音訊插孔： 線路輸入／前置喇叭／麥克風
儲存裝置
• 4 x SATA3 6.0 Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」
功能
• 2 x SATA2 3.0 Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」
功能
接頭
• 1 x IR 排針
• 1 x COM 連接埠排針
• 1 x 電源 LED 排針
• 1 x TPM 標頭
• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
• 2 x 機殼風扇接頭 (2 x 4-pin)
• 1 x 電源風扇接頭 (3-pin)
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 前面板音訊接頭
• 1 x SPDIF 輸出接頭
• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )
• 1 x USB 3.0 排針 ( 支援 2 USB 3.0 連接埠 )
BIOS 功能
• 64Mb AMI UEFI Legal BIOS 含 多語 GUI 支援
• ACPI 1.1 符合喚醒自動開機
• 支援 SMBIOS 2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
142
B85 Pro4
支援 CD
• 驅動程式、公用程式、防毒軟體 ( 試用版 )、CyberLink
MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、
Start8、MeshCentral、Splashtop Streamer、Intel® Extreme
Tuning Utility (IXTU)
硬體監控
• CPU ／機殼溫度感應
• CPU ／機殼／電源風扇轉速計
• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼
風扇速度）
• CPU ／機殼風扇多重速度控制
繁體中文
• 電壓監控： +12V、+5V、+3.3V、CPU Vcore
作業系統
• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證
• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com
在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記
憶體大小可能低於 4GB。 Windows® 64 位元作業系統則沒有此類限制。 您可使用
ASRock XFast RAM 運用 Windows® 無法使用的記憶體。
143

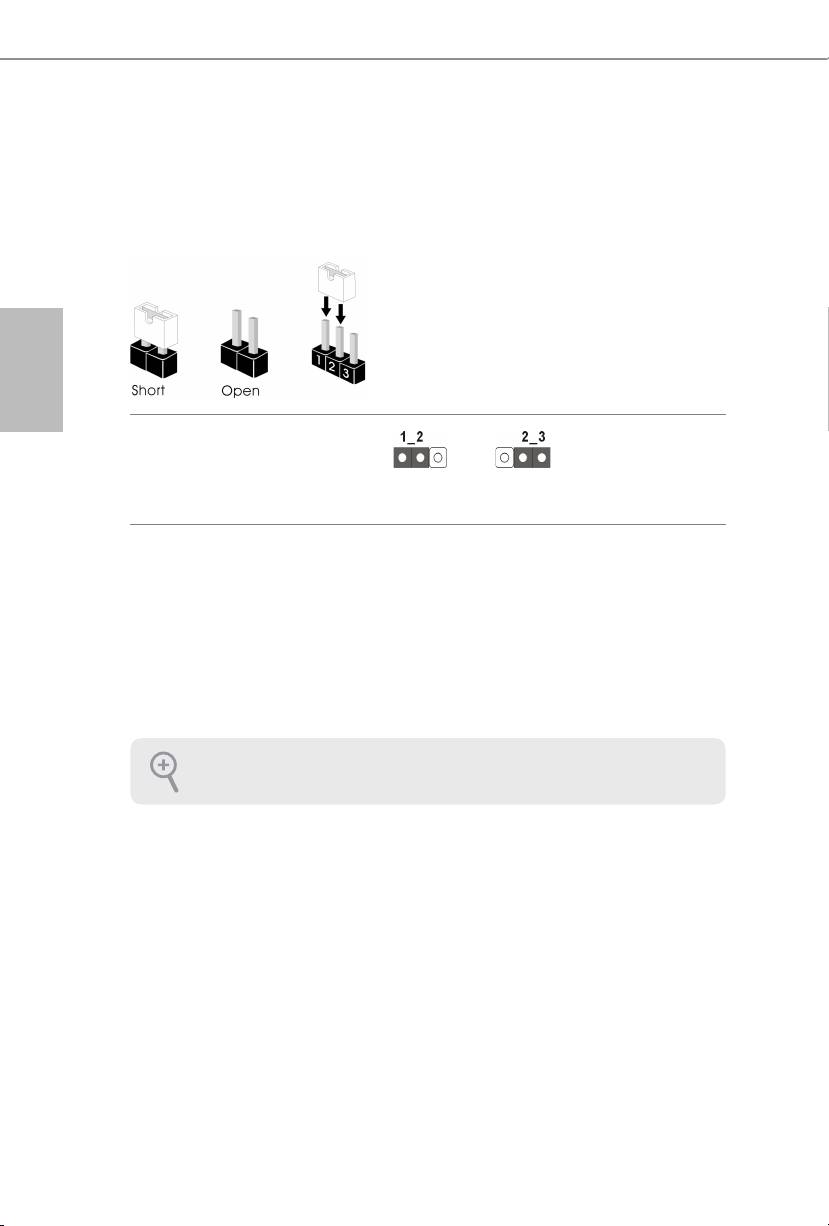

1.3 跳線設定
圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若
沒有跳線帽套在針腳上，該跳線為「開啟」。 圖例顯示當 3-pin 跳線的跳線蓋
套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。
繁體中文
清除 CMOS 跳線
(CLRCMOS1)
清除 CMOS預設
（請參閱第 1 頁，編號 21）
您可利用 CLRCMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預
設設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後，
請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。 不過，請不要在
更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必
須先重新啟動系統，然後於進行清除 CMOS 動作前關機。 請注意，只有在取
出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。
144
B85 Pro4
1.4 板載排針及接頭
PLED+
系統面板排針
請依照以下的針腳排
PLED-
PWRBTN#
(9-pin PANEL1)
GND
列將機殼上的電源開
（請參閱第 1 頁， 編號 13）
關、重設開關及系統
繁體中文
狀態指示燈連接至此
R ESET#
GND
排針。 在連接纜線
HDLED-
HDLED+
之前請注意正負針
腳。
145
1
板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在
排針及接頭上，將造成主機板永久性的受損。
GND
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下重設
開關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請
確定佈線及針腳指派皆正確相符。
電源 LED 排針
請將機殼電源 LED
(3-pin PLED1)
連接至此排針，以
（請參閱第 1 頁，編號 15）
指示系統的電源狀
態。
Serial ATA2 接頭
這兩組 SATA2 接頭
(SATA2_0:
皆支援內部儲存裝置
繁體中文
請參閱第 1 頁，編號 7）
的 SATA 資料纜線，
(SATA2_1:
最高可達 3.0 Gb/s 資
請參閱第 1 頁，編號 8）
料傳輸率。
Serial ATA3 接頭
這四組 SATA3 接頭
（SATA3_0：
皆支援內部儲存裝置
請參閱第 1 頁，編號 9）
的 SATA 資料纜線，
(SATA3_1:
最高可達 6.0 Gb/s 資
請參閱第 1 頁，編號 14）
料傳輸率。
(SATA3_2：
請參閱第 1 頁，編號 11）
(SATA3_3：
請參閱第 1 頁，編號 10）
USB 2.0 排針
除了 I/O 面板上的
(9-pin USB4_5)
兩個 USB 2.0 連接埠
（請參閱第 1 頁，編號 18）
外，在本主機板上還
(9-pin USB6_7)
有另外兩組排針。
（請參閱第 1 頁，編號 17）
各 USB 2.0 排針皆可
支援兩個連接埠。
USB 3.0 排針
除了 I/O 面板上的
(19-pin USB3_2_3)
四個 USB 3.0 連接埠
（請參閱第 1 頁，編號 6）
外，在本主機板上還
有另外一組排針。
各 USB 3.0 排針皆可
支援兩個連接埠。
146
1
PLED-
PLED+
PLED+
SATA2_0
SATA2_1
SATA3_0
SATA3_3
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
B85 Pro4
繁體中文
147
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

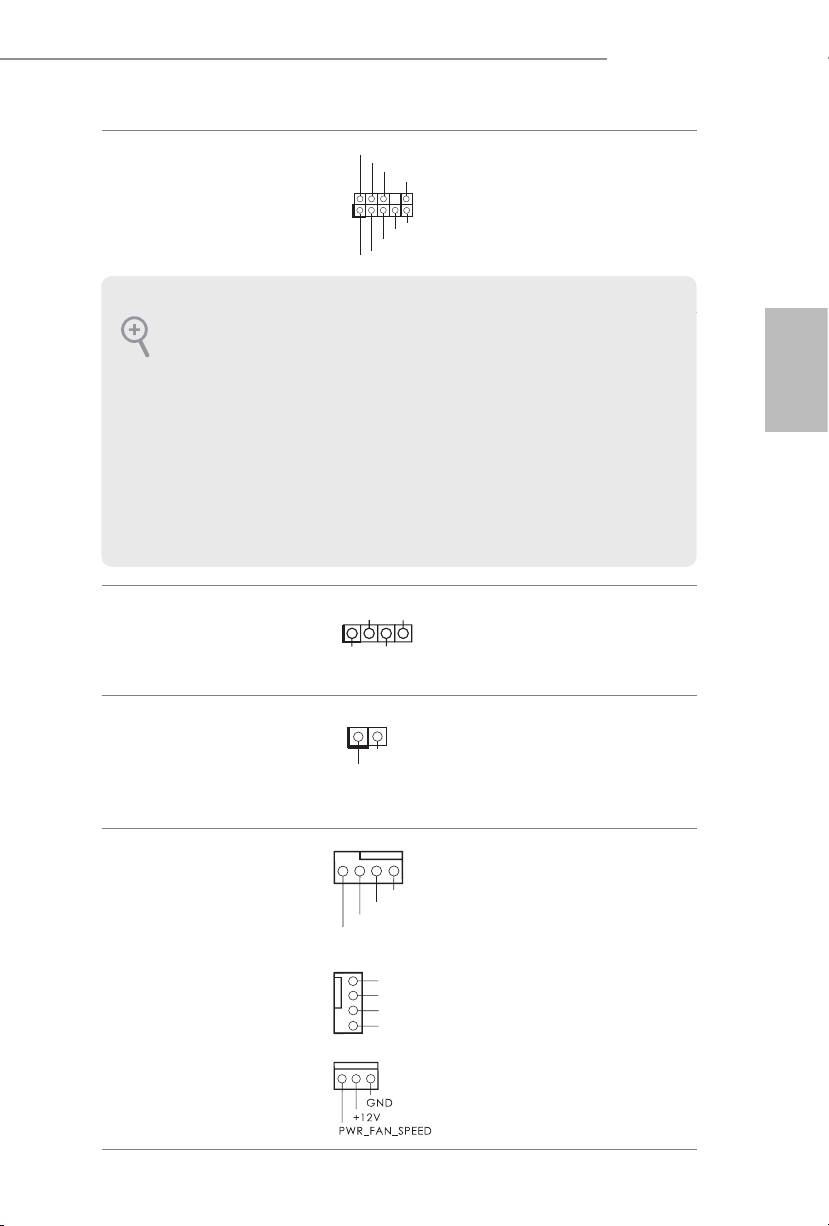

前面板音訊排針
本排針適用於連接音
(9-pin HD_AUDIO1)
訊裝置至前面板音
（請參閱第 1 頁，編號 24）
訊。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
機殼喇叭排針
請將機殼喇叭連接至
(4-pin SPEAKER1)
此排針。
（請參閱第 1 頁， 編號 20）
SPDIF 輸出接頭
請使用纜線將 HDMI
(2-pin SPDIF_OUT1)
VGA 卡的 SPDIF_
（請參閱第 1 頁， 編號 23）
OUT 接頭接至此標
頭。
機殼及電源風扇接頭
請將風扇纜線連接至
(4-pin CHA_FAN1)
風扇接頭，並比對黑
（請參閱第 1 頁， 編號 12）
線及接地針腳。
(3-pin CHA_FAN2)
（請參閱第 1 頁， 編號 25）
(3-pin PWR_FAN1)
（請參閱第 1 頁， 編號 1）
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT
CPU 風扇接頭
本主機板配備 4-Pin
(4-pin CPU_FAN1)
CPU 風扇 ( 靜音風
（請參閱第 1 頁， 編號 26）
扇 ) 接頭。 若您計
畫連接 3-Pin CPU 風
(3-pin CPU_FAN2)
扇，請接至 Pin 1-3。
（請參閱第 1 頁， 編號 27）
繁體中文
ATX 電源接頭
本主機板配備一組
(24-pin ATXPWR1)
24-pin ATX 電源接
（請參閱第 1 頁，編號 5）
頭。 若要使用 20-pin
ATX 電源供應器，
請插入 Pin 1 及 Pin
13。
ATX 12V 電源接頭
本主機板配備一組
(8-pin ATX12V1)
8-pin ATX 12V 電
（請參閱第 1 頁，編號 2）
源接頭。 若要使用
4-pin ATX 電源供應
器，請插入 Pin 1 及
Pin 5。
紅外線模組排針
此排針支援選用的無線傳
(5-pin IR1)
送及接收紅外線模組。
（請參閱第 1 頁，編號 19）
序列連接埠排針
此 COM1 排針支援
(9-pin COM1)
序列連接埠模組。
（請參閱第 1 頁，編號 22）
148
GND
+
12V
CPU_FA
N_SPEED
8
5
4
1
12
24
1
13
GND
IRRX
DUMMY
IRTX
+5VSB
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
RRI#1
1
2
3
4
B85 Pro4
TPM 標頭
此接頭支援信賴平台模組
S_PWRDWN#
(17-pin TPMS1)
SERIRQ#
(TPM) 系統，可確保儲存金
LAD2_L
LAD1_L
GND
（請參閱第 1 頁，編號 16）
鑰、數位憑證、密碼及資料
的安全。 TPM 系統也能強
1
化網路安全、保護數位身分
CK_33M_TP M
LFRAME#_L
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
並確定平台完整性。
繁體中文
149
SMB_DA
SMB_CLK_M AIN
TA_MAIN
GND
