ASRock b85 pro4: 1 Giriş

1 Giriş

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock B85 Pro4 anakartını

satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık

taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği

herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi

bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın

ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak

istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin.

En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz.

ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock B85 Pro4 Anakartı (ATX Form Faktörü)

• ASRock B85 Pro4 Hızlı Kurulum Kılavuzu

Türkçe

• ASRock B85 Pro4 Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı

Türkçe

94

B85 Pro4

1.2 Özellikler

Platform

• ATX Form Faktörü

• Tam Katı Bağlayıcı tasarımı

CPU

• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron®, LGA1150 Paketinde desteklemektedir

• Dijital Güç Tasarımı

• 4 Güç Saası Tasarımı

®

• Intel

Turbo Boost 2.0 Teknolojisini destekler

Yonga

• Intel® B85

kümesi

• Intel® Küçük İşletme Avantaj 2.0 özelliğini destekler

Bellek

• Çi Kanallı DDR3 bellek teknolojisi

• 4 x DDR3 DIMM yuvaları

Türkçe

• DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış

belleği destekler

Türkçe

• Maksimum sistem belleği kapasitesi: 32GB

• Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

Genişletme

• 1 x PCI Express 3.0 x16 yuva (PCIE2:x16 modu)

Yuvası

• 1 x PCI Express 2.0 x16 yuva (PCIE4:x4 modu)

• 2 x PCI Express 2.0 x1 yuva

• 2 x PCI yuvası

TM

TM

• AMD Quad CrossFireX

ve CrossFireX

desteğine sahiptir

95

Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca

GPU entegre edilmiş işlemciler ile desteklenir.

• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D,

Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD

Graphics 4400/4600 ile Intel® Quick Sync Video

• Pixel Shader 5.0, DirectX 11.1

• Maksimum paylaşılan bellek 1792MB

• Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI

• Üçlü Monitör Desteği

• 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini

destekler

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini

destekler

• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc, xvYCC

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

Türkçe

(Uyumlu bir HDMI monitörü kullanılmalıdır)

• DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler

Türkçe

• DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray

(BD) kayıttan yürütme özelliklerini destekler

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses

Codec Bileşeni) ön ses paneli

*7.1 CH HD Ses kongürasyonu için bir HD ön panel ses

modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü

ile etkinleştirilmelidir.

• Üstün Blu-ray ses desteği

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Intel® Uzaktan Uyandırma Teknolojisi

• LAN Açılışını Destekler

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler

96

B85 Pro4

Arka Panel

• 1 x PS/2 Fare Bağlantı Noktası

I/O

• 1 x PS/2 Klavye Bağlantı Noktası

• 1 x D-Sub Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 4 x USB 2.0 Bağlantı noktası

• 2 x USB 3.0 Bağlantı noktası

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK

LED ve SPEED LED)

• HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

• 4 x SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

• 2 x SATA2 3,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

Türkçe

Bağlayıcı

• 1 x IR bağlantısı

• 1 x COM Bağlantı noktası bağlantısı

Türkçe

• 1 x Güç LED bağlantısı

• 1 x TPM bağlantısı

• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

• 2 x Kasa Fanı bağlayıcıları (2 x 4-pin)

• 1 x Güç Fanı bağlayıcısı (3-pin)

• 1 x 24 pin ATX güç bağlayıcısı

• 1 x 8 pin 12V güç bağlayıcısı

• 1 x Ön panel ses bağlayıcısı

• 1 x SPDIF Çıkış bağlayıcısı

• 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)

• 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)

97

BIOS

• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

Özelliği

• ACPI 1.1 Uyumluluğu Uyandırma Olayları

• SMBIOS 2.3.1 Desteği

• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

Destek

• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

CD'si

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,

Splashtop Streamer, Intel®, Extreme Tuning Utility (IXTU)

Donanımİ-

• CPU/Kasa Sıcaklığı Tespiti

zleyici

• CPU/Kasa/Güç Fanı Devirölçer

• CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre

Otomatik olarak Ayarlanmasını Sağlar)

• CPU/Kasa Fanı Çoklu Hız Kontrolü

• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

Türkçe

OS

• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Türkçe

Belgeler

• FCC, CE, WHQL

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek-

lidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

ASRock XFast RAM'i kullanabilirsiniz.

98

B85 Pro4

1.3 Bağlantı Teli Kurulumu

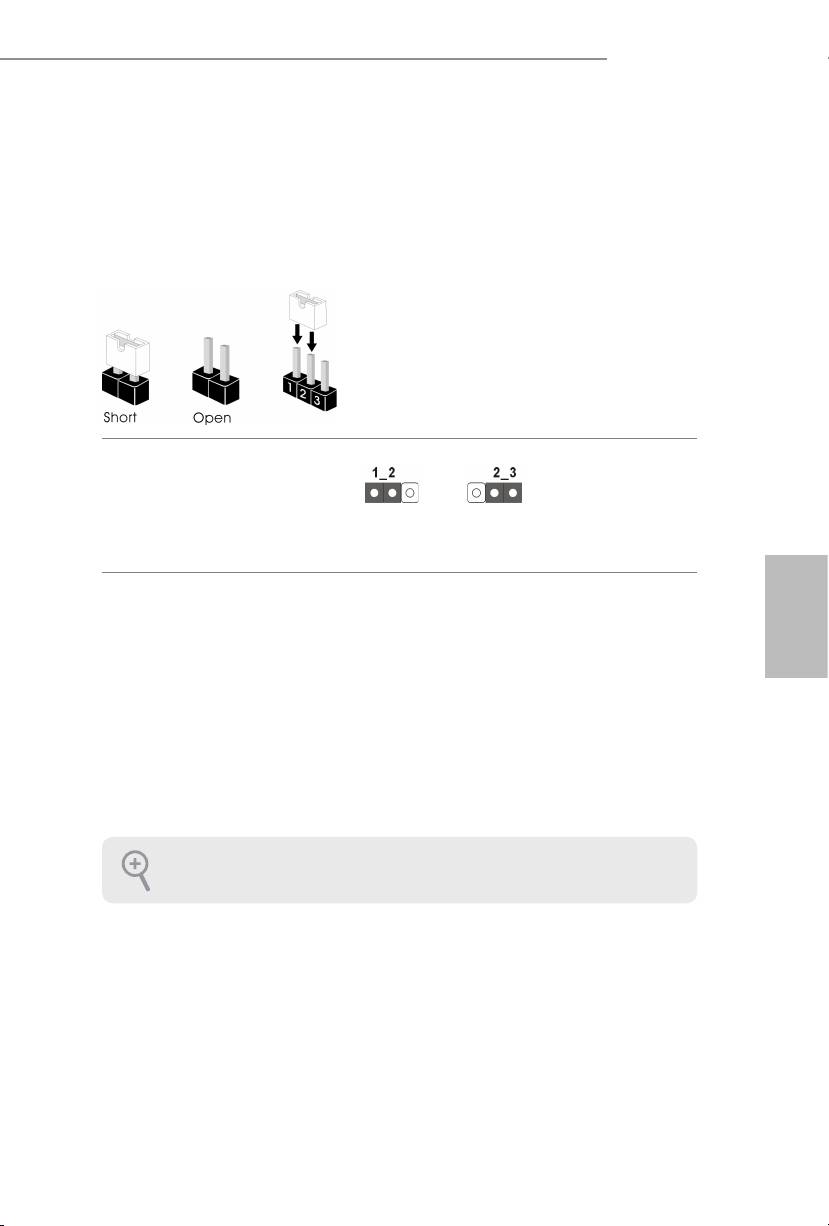

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

Teli

*(CLRCMOS1)

CMOS'u TemizleVarsayılan

(bkz. sf.1, No. 21)

Türkçe

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

Türkçe

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.

99

1.4 Ekli Bağlantılar ve Bağlayıcılar

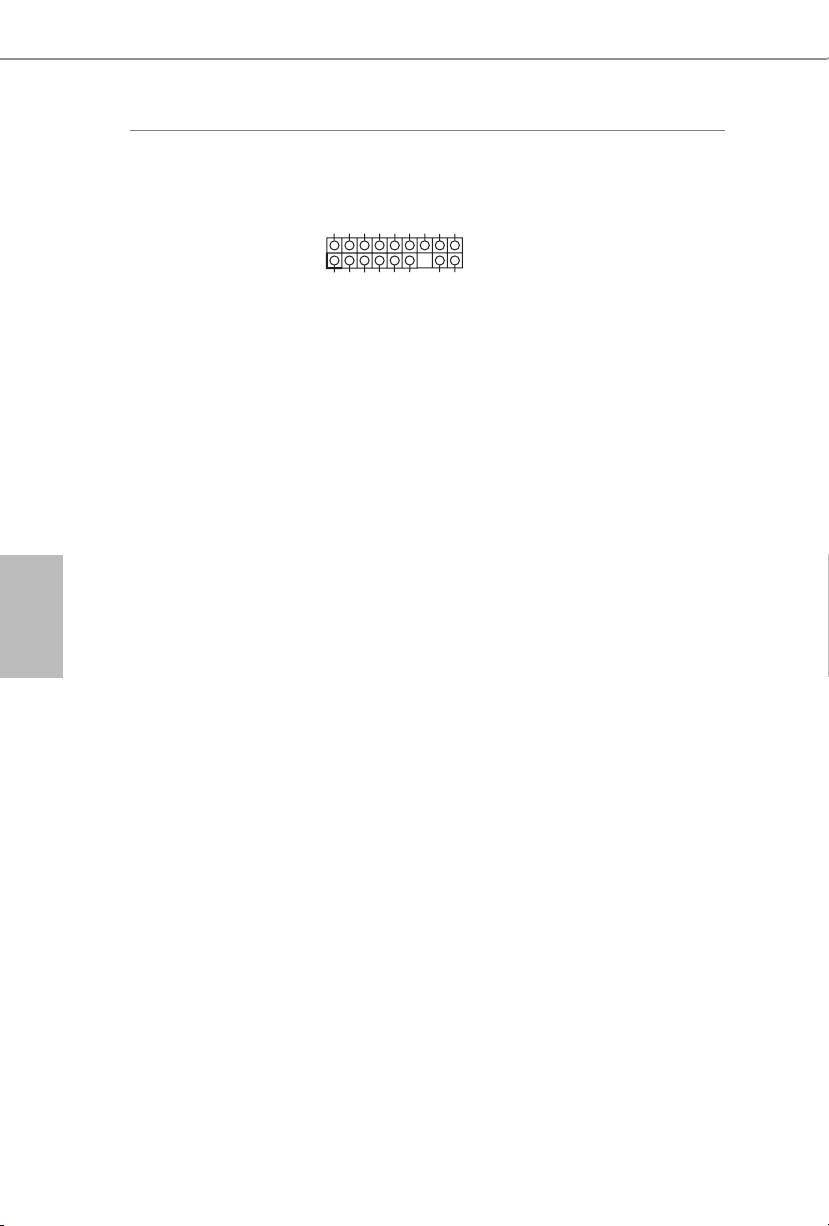

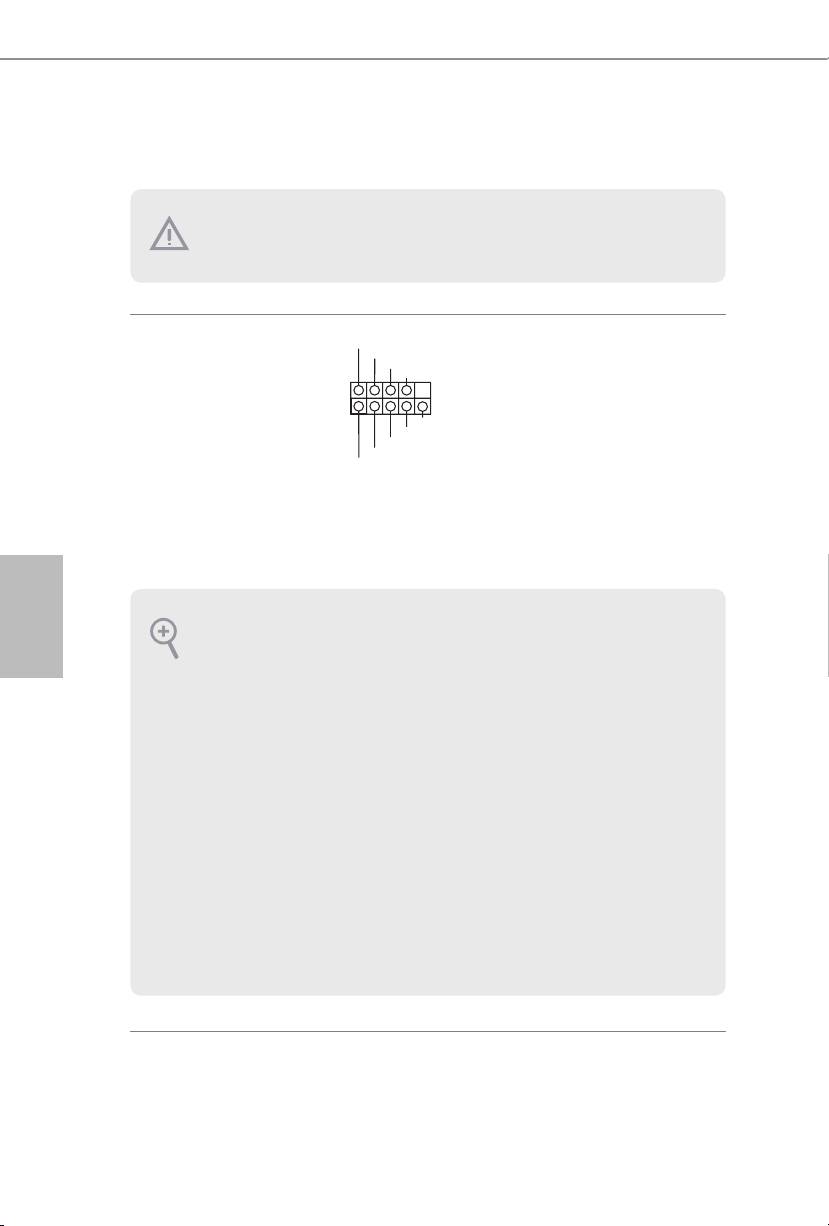

PLED+

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

PLED-

PWRBTN#

(9-pin PANEL1)

GND

kasa üzerindeki anahtar ile

(bkz sf.1, No. 13)

sistem durumu belirtecini

aşağıdaki pim düzenine

R ESET#

GND

göre sıfırlayın. Kabloları

HDLED-

HDLED+

bağlarken pozitif ve negatif

pimleri not edin.

Türkçe

Türkçe

100

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

GND

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

B85 Pro4

Güç LED Bağlantısı

Sistemin güç durumunun

(3-pin PLED1)

belirtilmesi için

lütfen

(bkz. sf.1, No. 15)

güç LED'ini bu bağlantıya

takın.

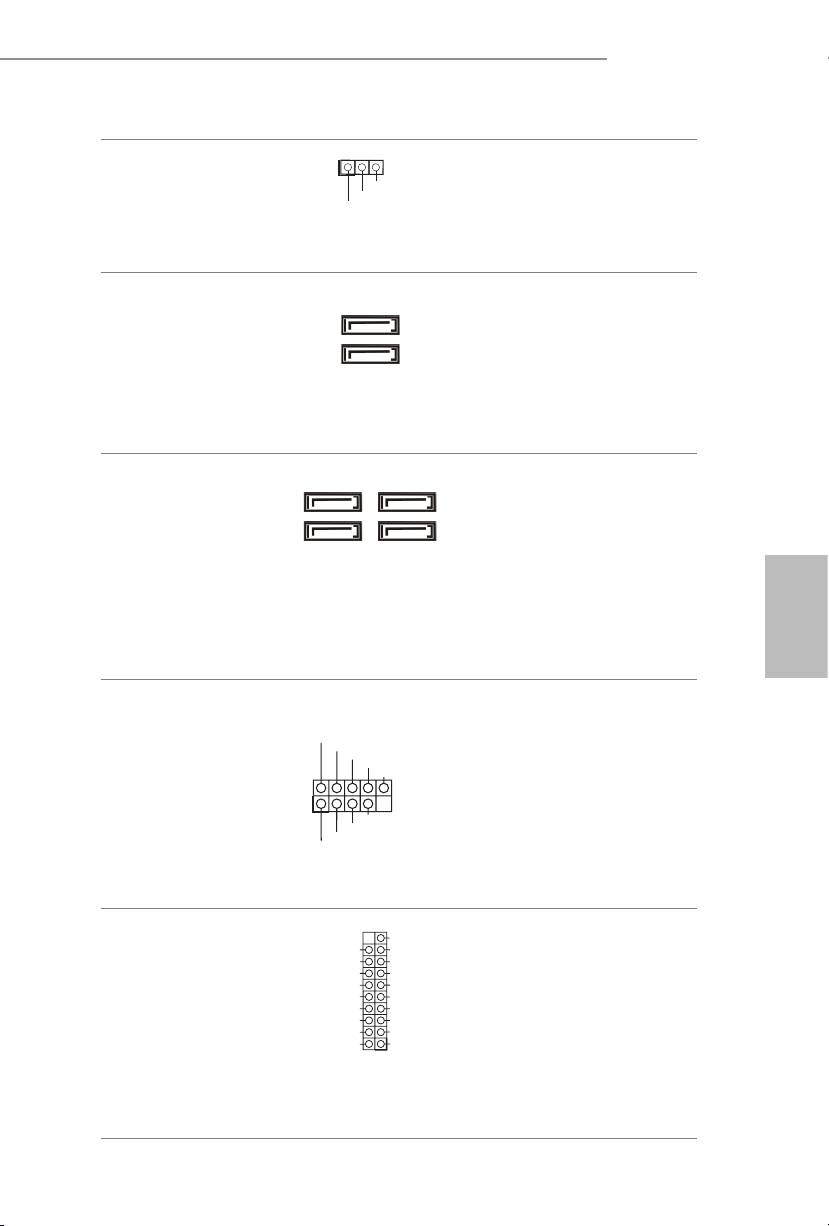

Seri ATA2 Bağlayıcıları

Bu iki SATA2 bağlayıcısı,

(SATA2_0:

veri aktarım hızı 3,0 Gb/

bkz. sf.1, No. 7)

sn'ye kadar olan dahili

(SATA2_1:

depolama aygıtları için

bkz. sf.1, No. 8)

tasarlanmış SATA veri

kablolarını destekler.

Seri ATA3 Bağlayıcıları

Bu dört SATA3 bağlayıcısı,

(SATA3_0:

veri aktarım hızı 6,0 Gb/

bkz. sf.1, No. 9)

sn'ye kadar olan dahili

(SATA3_1:

depolama aygıtları için

bkz. sf.1, No. 14)

Türkçe

tasarlanmış SATA veri

(SATA3_2:

kablolarını destekler.

bkz. sf.1, No. 11)

(SATA3_3:

Türkçe

bkz. sf.1, No. 10)

USB 2.0 Bağlantıları

Bu anakart üzerinde, I/O

(9-pin USB4_5)

paneli üzerindeki iki USB

(bkz. sf.1, No. 18)

2.0 bağlantı noktasının

(9-pin USB6_7)

yanı sıra, iki adet bağlantı

(bkz. sf.1, No. 17)

bulunmaktadır. Her

USB 2.0 bağlantısı, iki

adet bağlantı noktasını

destekleyebilir.

USB 3.0 Bağlantıları

Bu anakart üzerinde, I/O

(19-pin USB3_2_3)

paneli üzerindeki dört USB

(bkz. sf.1, No. 6)

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı

bulunmaktadır. Her

USB 3.0 bağlantısı, iki

adet bağlantı noktasını

destekleyebilir.

101

SATA2_0

SATA2_1

SATA3_0

SATA3_3

SATA3_1

SATA3_2

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Türkçe

Türkçe

102

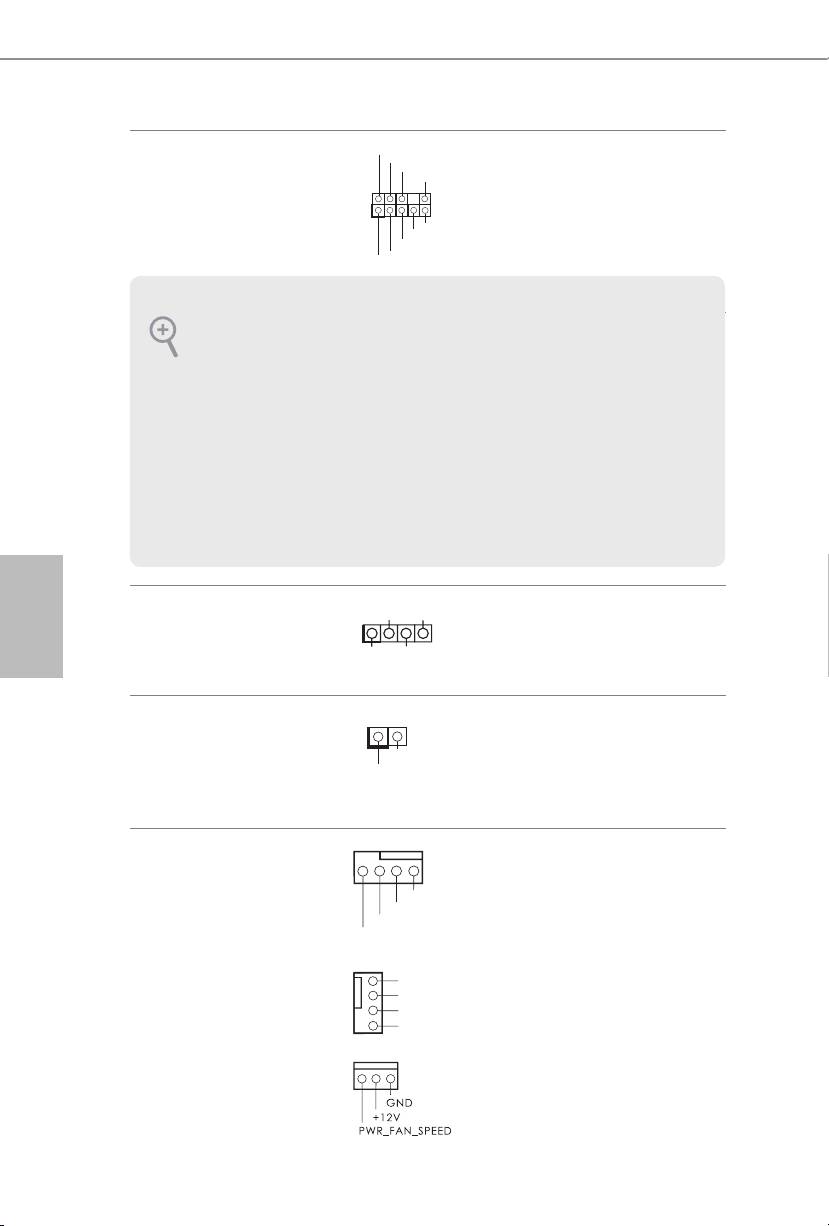

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

(9-pin HD_AUDIO1)

ön ses paneline bağlanması

(bkz. sf.1, No. 24)

içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi

kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin

ve “Kayıt Ses Seviyesi”ni ayarlayın.

Kasa Hoparlör Bağlantısı

Lütfen kasa hoparlörünü

(4-pin SPEAKER1)

bu bağlantıya takın.

(bkz sf.1, No. 20)

SPDIF Çıkış Bağlayıcısı

Lütfen kablo ile bu

(2-pin SPDIF_OUT1)

bağlantıya bir HDMI VGA

(bkz sf.1, No. 23)

kartının SPDIF_OUT

bağlayıcı takın.

Kasa ve Güç Fanı

Lütfen fan kablolarını

Bağlayıcıları

fan bağlayıcılarına takın

(4-pin CHA_FAN1)

ve siyah teli topraklama

(bkz sf.1, No. 12)

pinine bağlayın.

(3-pin CHA_FAN2)

(bkz sf.1, No. 25)

(3-pin PWR_FAN1)

(bkz sf.1, No. 1)

+5V

DUMMY

+12V

CHA_FAN_SPEED

FAN_SPEED

GND

+12V

B85 Pro4

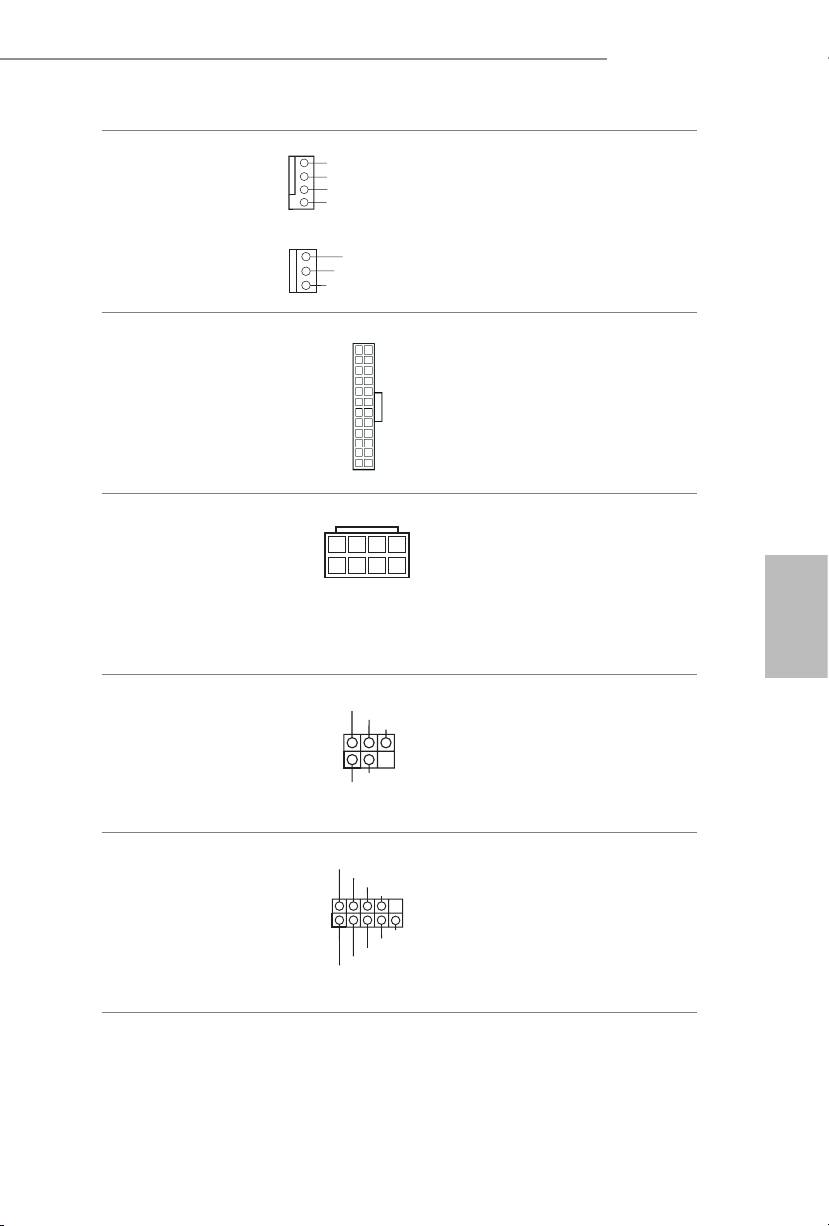

CPU Fan Bağlayıcıları

Bu anakart, 4-Pin CPU

(4-pin CPU_FAN1)

fan (Sessiz Fan) bağlayıcısı

(bkz sf.1, No. 26)

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

(3-pin CPU_FAN2)

lütfen Pin 1-3'ü kullanın.

(bkz sf.1, No. 27)

ATX Güç Bağlayıcısı

Bu anakart, 24-pin

(24-pin ATXPWR1)

ATX güç bağlayıcısı

(bkz. sf.1, No. 5)

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin13'e

bağlayın.

ATX 12V Güç Bağlayıcısı

Bu anakart, 8-pin ATX

(8-pin ATX12V1)

12V güç bağlayıcısı

(bkz. sf.1, No. 2)

sağlamaktadır. 4-pin ATX

Türkçe

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin5'e

Türkçe

bağlayın.

Kızılötesi Modül Bağlantısı

Bu bağlantı, isteğe bağlı olarak

(5-pin IR1)

kızılötesi modülden bir kablosuz

(bkz. sf.1, No. 19)

bağlantı aktarımı ile alımını da

destekler.

Seri Bağlantı Noktası

Bu COM1 bağlantısı seri

Bağlantısı

bağlantı yuvası modülünü

(9-pin COM1)

destekler.

(bkz. sf.1, No. 22)

103

+

12V

CPU_FA

12

24

1

13

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

RRI#1

2

3

4
