1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock B85 Pro4, una scheda

madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda

madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di

ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il

contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di

eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul

sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda

madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in

uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito

Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock B85 Pro4 (Form Factor ATX)

• Guida all'installazione rapida di ASRock B85 Pro4

• CD di supporto ASRock B85 Pro4

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O

Italiano

Italiano

50

B85 Pro4

1.2 Speciche

Piattaforma

• Fattore di forma ATX

• Design di condensatore solido

CPU

• Supporta Intel® CoreTM i7 / i5 / i3 di 4 generazione / Xeon® /

Pentium® / Celeron® in LGA1150 Package

• Design Digi Power

• 4 Power Phase Design

®

• Supporta la tecnologia Intel

Turbo Boost 2.0

Chipset

• Intel® B85

• Supporta Intel® Small Business Advantage 2.0

Memoria

• Tecnologia memoria DDR3 Dual Channel

• 4 x slot DIMM DDR3

• Supporta la memoria DDR3 1600/1333/1066 non ECC, senza

buer

• Capacità max. della memoria di sistema: 32 GB

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2

Slot di

• 1 x PCI Express 3.0 x16 slot (PCIE2:modalità x16)

espansione

• 1 x PCI Express 2.0 x16 slot (PCIE4:modalità x4)

• 2 x PCI Express 2.0 x1 slot

• 2 x slot PCI

TM

TM

• Supporta AMD Quad CrossFireX

e CrossFireX

Italiano

Italiano

51

Graca

• La videograca integrata della scheda video HD Intel® e le

uscite VGA possono essere supportate soltanto con processori

con GPU integrata.

• Supporta la videograca integrata della scheda video HD Intel®:

Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2

Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear

Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Memoria condivisa max. 1792 MB

• Tre opzioni uscita VGA: D-sub, DVI-D e HDMI

• Supporta il triplo monitor

• Supporta la tecnologia HDMI con una risoluzione max. no a

1920 x 1200 a 60 Hz

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

60 Hz

• Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

60 Hz

• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR

(High Bit Rate Audio) con HDMI (è necessario un monitor

conforme ad HDMI)

• Supporta la funzione HDCP con porte DVI-D e HDMI

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte

DVI-D e HDMI

Audio

• Pannello frontale Audio HD 7.1 canali con protezione dei

contenuti(Realtek ALC892 Audio Codec)

* Per congurare laudio HD 7.1 canali, è necessario utilizzare

un modulo pannello frontale audio HD ed attivare la funzione

Italiano

audio multicanale tramite il driver audio.

• Supporto audio Blu-ray Premium

Italiano

LAN

• LAN Gigabit 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Supporta la tecnologia Intel® Remote Wake

• Supporta Wake-On-LAN

• Supporta Energy Ecient Ethernet 802.3az

• Supporta PXE

52

B85 Pro4

I/O pannello

• 1 Porta mouse PS/2

posteriore

• 1 x porta tastiera PS/2

• 1 x porta D-Sub

• 1 x porta DVI-D

• 1 x porta HDMI

• 4 x porte USB 2.0

• 2 x porte USB 3.0

• 1 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

• Jack audio HD: Ingresso linea / altoparlante frontale /

microfono

Archiviazione

• 4 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ,

AHCI e “Hot Plug”

• 2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ,

AHCI e “Hot Plug”

Connettore

• 1 x header IR

• 1 x header porta COM

• 1 x header LED di alimentazione

• 1 x header TPM

• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

• 2 x connettori ventola chassis (2 x 4 pin)

• 1 x connettore ventola alimentazione (3 pin)

• 1 x connettore alimentazione ATX a 24 pin

• 1 x connettore alimentazione da 12 V a 8 pin

• 1 x connettore audio pannello anteriore

• 1 x connettore uscita SPDIF

Italiano

• 2 x header USB 2.0 (supporto 4 porte USB 2.0)

• 1 Collettore USB 3.0 (supportano 2 porte USB 3.0)

Italiano

Caratteristiche

• BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue

del BIOS

• Eventi di wake up conformi ad ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V

53

CD di

• Driver, utilità, soware antivirus (versione dimostrativa),

supporto

CyberLink MediaEspresso 6.5 Trial, browser e barra degli

strumenti Google Chrome, Start8, MeshCentral, Splashtop

Streamer, Intel ®, Extreme Tuning Utility (IXTU)

Hardware-

• Sensore temperatura CPU/chassis

Monitor

• Tachimetro CPU/chassis/ventola alimentazione

• Ventola silenziosa CPU/chassis (consente l'autoregolazione

della velocità della ventola dello chassis mediante la

temperatura della CPU)

• Controllo multivelocità della ventola di CPU/chassis

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

SO

• Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certicazioni

• FCC, CE, WHQL

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB

per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi

Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di

ASRock per utilizzare la memoria che Windows® non può utilizzare.

Italiano

Italiano

54

B85 Pro4

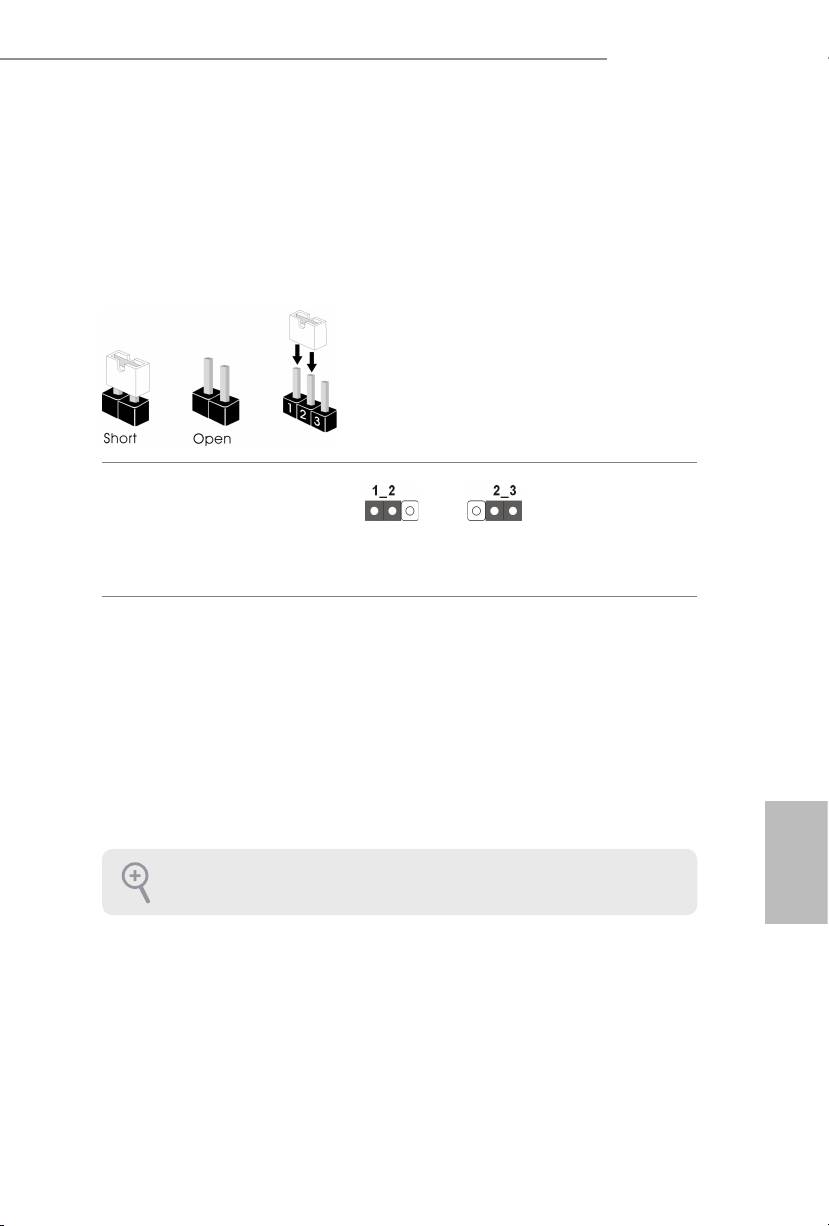

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio

del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è

posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra

un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del

jumper è posizionato su questi 2 pin.

Jumper per azzerare la

CMOS

Azzerare la CMOSpredenito

(CLRCMOS1)

(vedere pag. 1, n. 21)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire

l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo

predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Italiano

L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

Italiano

55

1.4 Header e connettori sulla scheda

PLED+

Header sul pannello del

Collegare l'interruttore

PLED-

PWRBTN#

sistema

GND

dell'alimentazione,

(PANEL1 a 9 pin)

l'interruttore di reset e

(vedere pag. 1, n. 13)

l'indicatore dello stato del

R ESET#

GND

sistema sullo chassis su

HDLED-

HDLED+

questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima di

collegare i cavi.

Italiano

Italiano

56

1

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper

su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori

provocherà danni permanenti alla scheda madre.

GND

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile

congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore

di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale

riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED

è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si

trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di

sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso

quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello

anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,

LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il

modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del

lo e le assegnazioni del pin corrispondano correttamente.

B85 Pro4

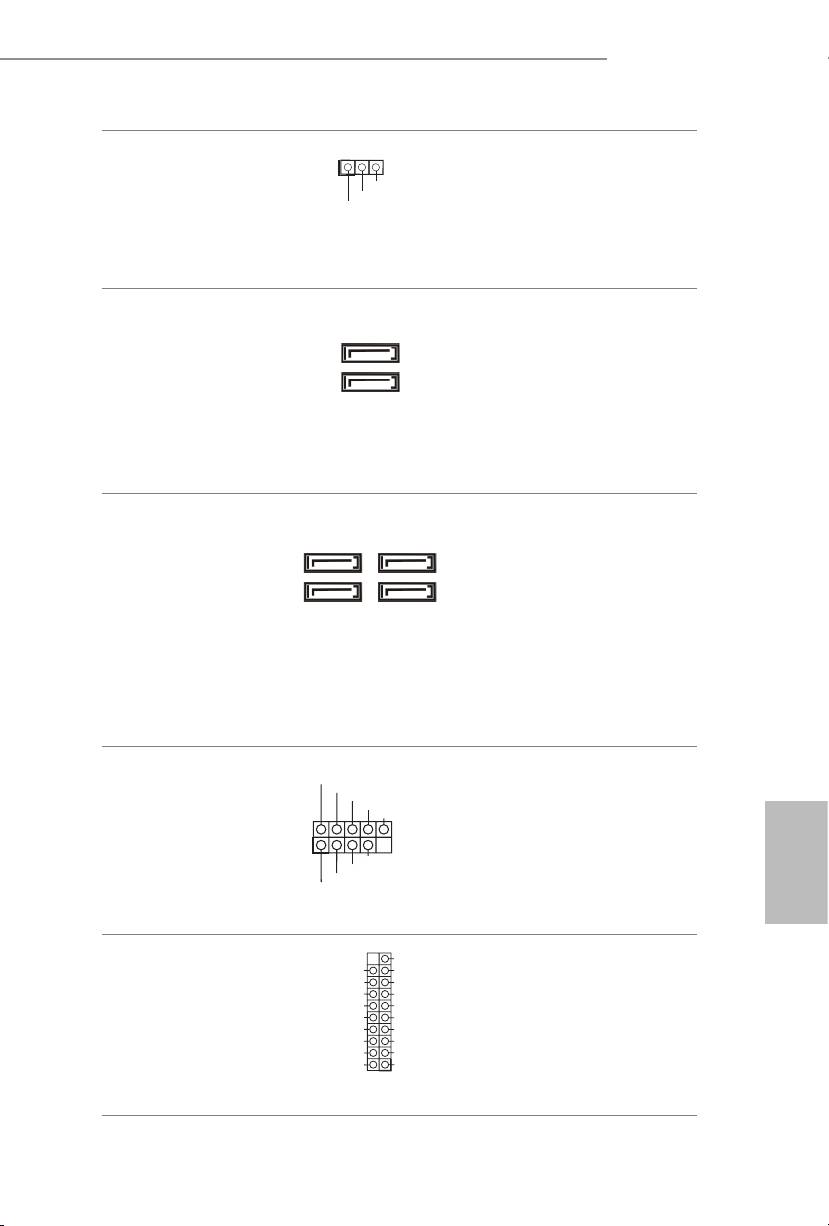

Header LED di

Collegare il LED di

alimentazione

alimentazione chassis a

(PLED1 a 3 pin)

questo header per

indicare

(vedere pag. 1, n. 15)

lo stato di alimentazione

del sistema.

Connettori Serial ATA2

Questi due connettori

(SATA2_0:

SATA2 supportano i cavi

vedere pag.1, n. 7)

dati SATA per dispositivi

(SATA2_1:

di archiviazione interna,

vedere pag.1, n. 8)

con una velocità di

trasferimento dati no a 3,0

Gb/s.

Connettori Serial ATA3

Questi quattro connettori

(SATA3_0:

SATA3 supportano cavi

vedere pag.1, n. 9)

dati SATA per dispositivi

(SATA3_1:

di archiviazione interna,

vedere pag.1, n. 14)

con una velocità di

(SATA3_2:

trasferimento dati no a 6,0

vedere pag.1, n. 11)

Gb/s.

(SATA3_3:

vedere pag.1, n. 10)

Header USB 2.0

Oltre alle due porte USB

(USB4_5 a 9 pin)

2.0 sul pannello I/O, su

Italiano

(vedere pag. 1, n. 18)

questa scheda madre vi

(USB6_7 a 9 pin)

sono due header. Ciascun

(vedere pag. 1, n. 17)

header USB 2.0 può

Italiano

supportare due porte.

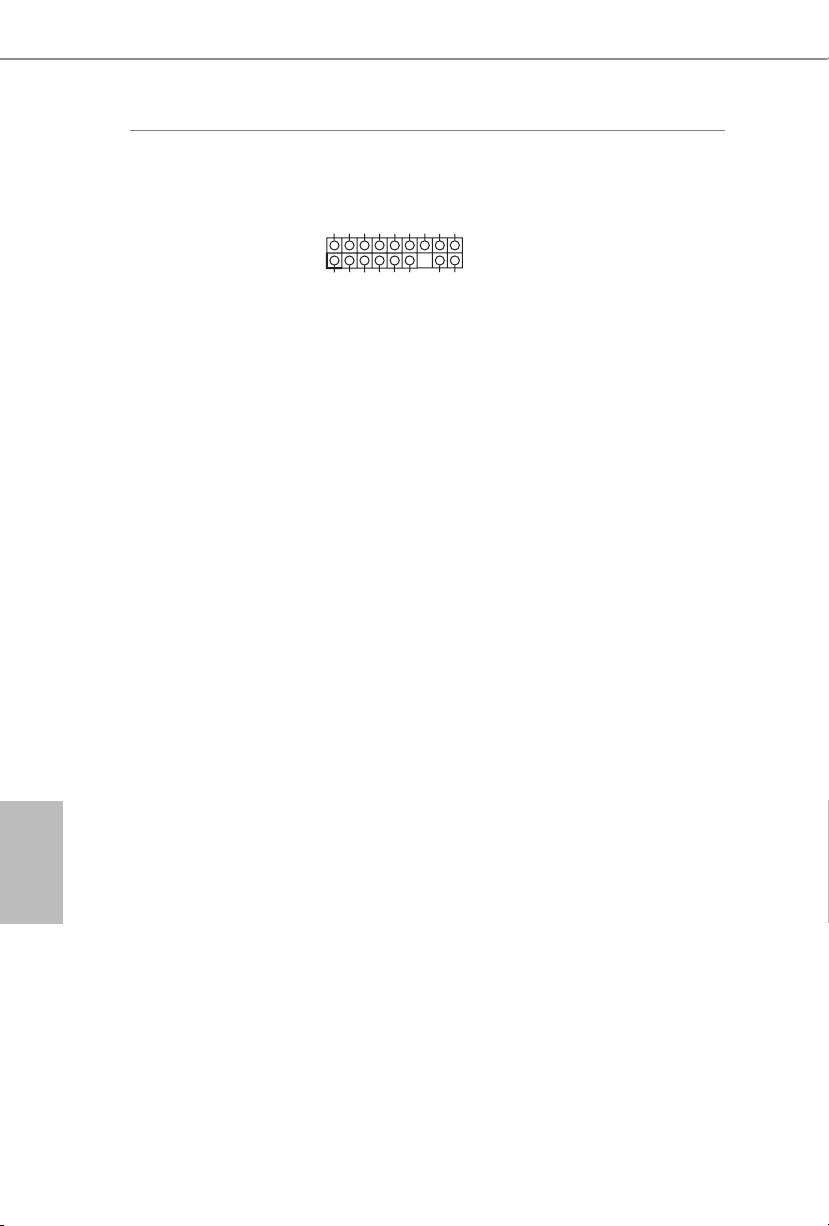

Header USB 3.0

Oltre alle quattro porte

(USB3_2_3 a 19 pin)

USB 3.0 sul pannello I/O,

(vedere pag. 1, n. 6)

su questa scheda madre

vi è un header. Ciascun

header USB 3.0 può

supportare due porte.

57

1

PLED-

PLED+

PLED+

SATA2_0

SATA2_1

SATA3_0

SATA3_3

SATA3_1

SATA3_2

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

1

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Italiano

Italiano

58

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

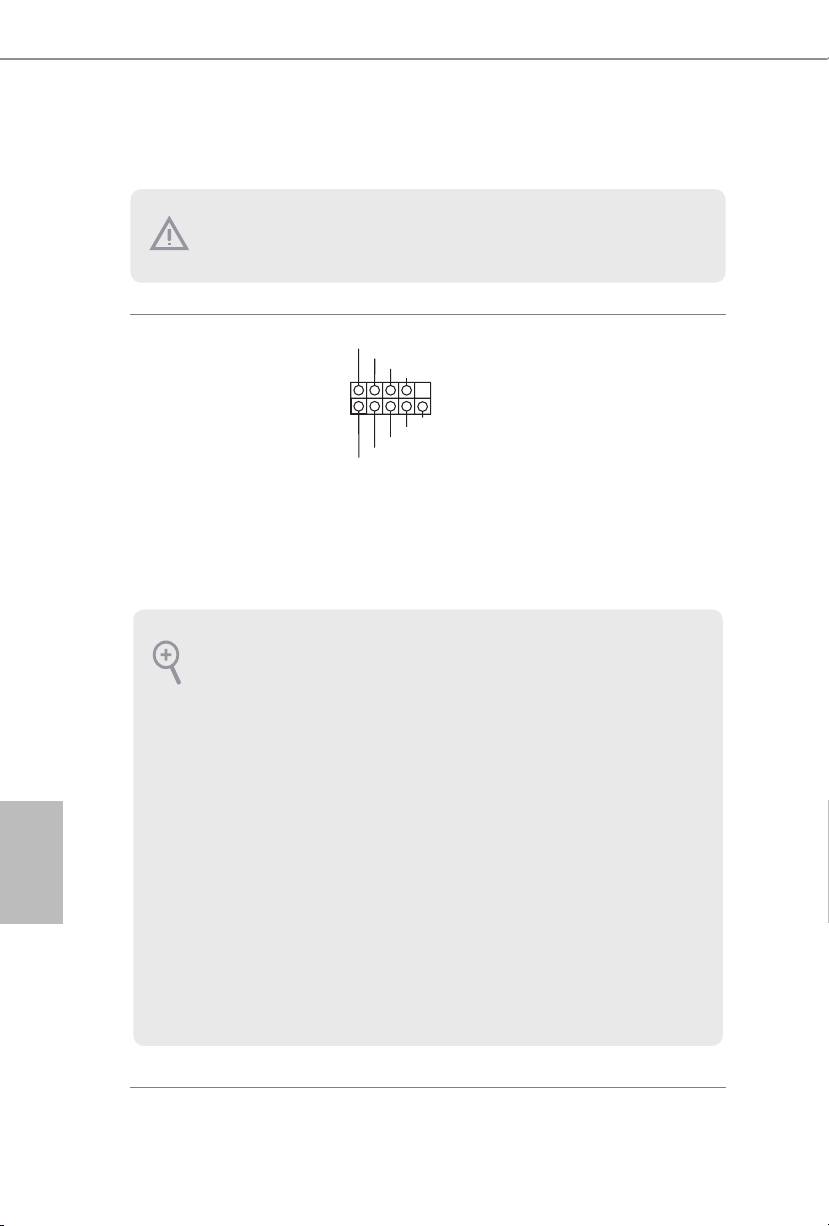

Header audio pannello

Questo header serve a

anteriore

collegare i dispositivi

(AUDIO1_HD a 9 pin)

audio al pannello audio

(vedere pag. 1, n. 24)

anteriore.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel

nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario

collegarli per il pannello audio AC’97.

Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo

Realtek e regolare il “Volume di registrazione”.

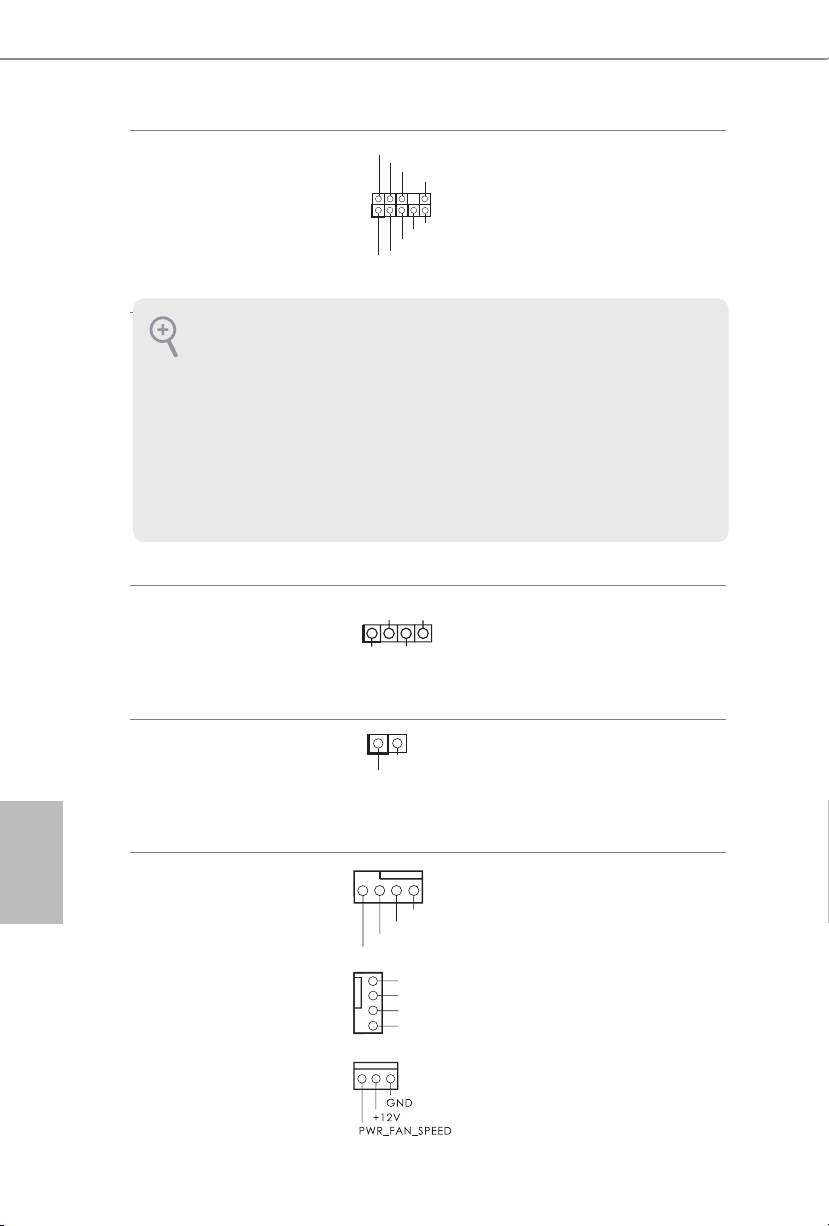

Header altoparlante

Collegare l'altoparlante

chassis

dello chassis a questo

(SPEAKER1 a 4 pin)

header.

(vedere pag. 1, n. 20)

Connettore uscita SPDIF

Collegare il connettore

(SPDIF_OUT1 a 2 pin)

SPDIF_OUT di una scheda

(vedere pag. 1, n. 23)

VGA HDMI a questo

header con un cavo.

Connettori ventola dello

Collegare i cavi della

chassis e di alimentazione

ventola ai connettori della

(CHA_FAN1 a 4 pin)

ventola e far corrispondere

(vedere pag. 1, n. 12)

il lo nero al pin di terra.

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 25)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

1

+5V

DUMMY

DUMMY

SPEAKER

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

B85 Pro4

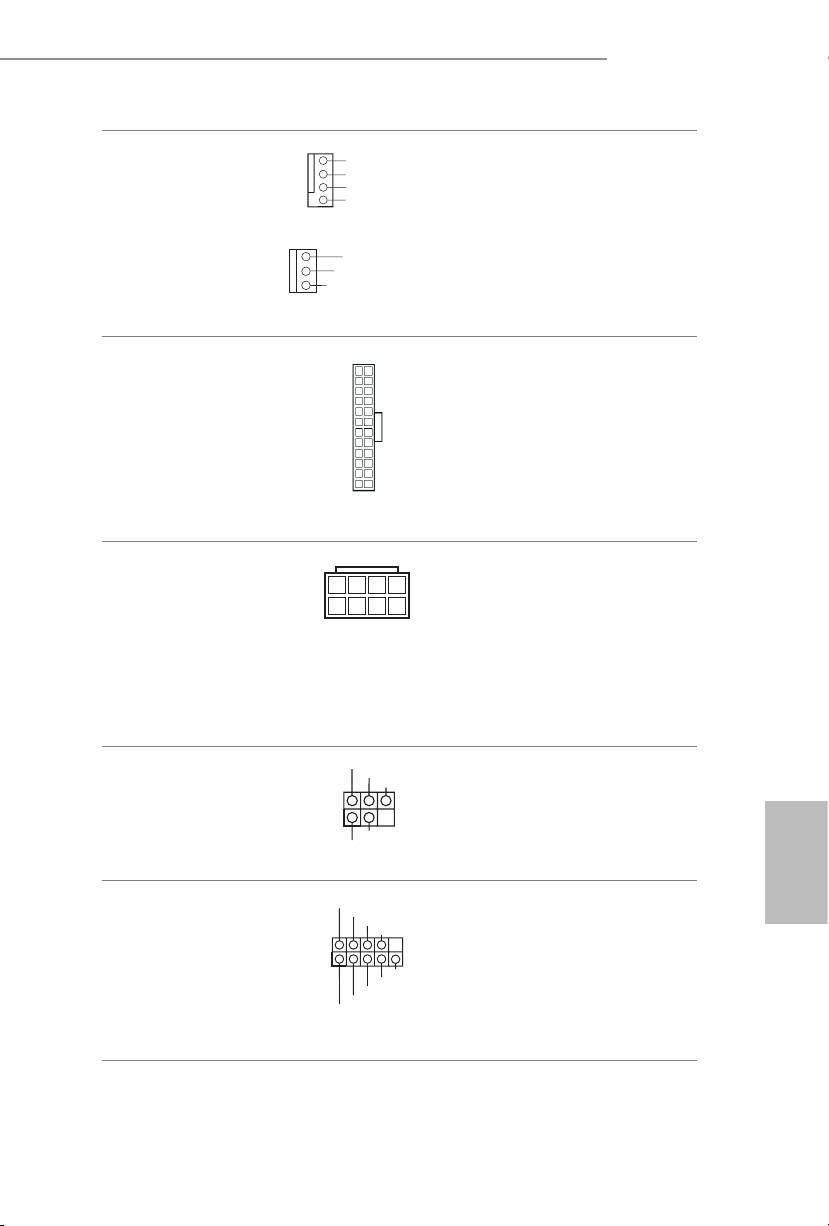

Connettori della ventola

Questa scheda madre è

della CPU

dotata di un connettore

(CPU_FAN1 a 4 pin)

per la ventola della CPU

(vedere pag. 1, n. 26)

(Ventola silenziosa) a 4 pin.

Se si decide di collegare

(CPU_FAN2 a 3 pin)

una ventola della CPU a 3

(vedere pag. 1, n. 27)

pin, collegarla al pin 1-3.

Connettore di

Questa scheda madre è

alimentazione ATX

dotata di un connettore

(ATXPWR1 a 24 pin)

di alimentazione ATX

(vedere pag. 1, n. 5)

a 24 pin. Per utilizzare

un'alimentazione ATX a

20 pin, collegarla lungo il

pin1 e il pin 13.

Connettore di

Questa scheda madre è

alimentazione ATX da 12

dotata di un connettore

V

di alimentazione ATX da

(ATX12V1 a 8 pin)

12 V a 8 pin. Per utilizzare

(vedere pag. 1, n. 2)

un'alimentazione ATX a

4 pin, collegarla lungo il

pin1 e il pin 5.

Header modulo infrarossi

Questo header supporta un

(IR1 a 5 pin)

modulo infrarossi di trasmissione

Italiano

(vedere pag. 1, n. 19)

e ricezione wireless opzionale.

Italiano

Header porta seriale

Questo header COM1

(COM1 a 9 pin)

supporta un modulo di

(vedere pag. 1, n. 22)

porta seriale.

59

GND

+

12V

CPU_FA

N_SPEED

8

5

4

1

12

24

1

13

IRTX

+5VSB

DUMMY

1

GND

IRRX

DDTR#1

DDSR#1

CCTS#1

RRTS#1

RRXD1

GND

TTXD1

DDCD#1

1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

RRI#1

1

L

2

3

4

Header TPM

Questo connettore supporta il

S_PWRDWN#

(TPMS1 a 17 pin)

SERIRQ#

sistema Trusted Platform Module

LAD2_L

LAD1_L

(vedere pag. 1, n. 16)

GND

(TPM), che può archiviare in

modo sicuro chiavi, certicati

digitali, password e dati. Un

1

CK_33M_TP M

LFRAME#_L

TPM_RST#

LAD3_L

+3V

LAD0_L

+3VSB

GNDF_CLKRUN#

sistema TPM permette anche di

potenziare la sicurezza della rete,

di proteggere identità digitali

e di garantire l'integrità della

piattaforma.

Italiano

Italiano

60

SMB_DA

SMB_CLK_M AIN

TA_MAIN

GND
