1 Pendahuluan
Terima kasih telah membeli motherboard ASRock B85 Pro4, motherboard andal yang
diproduksi di bawah kontrol kualitas ketat yang sejalan dengan ASRock. Motherboard
ini memberikan performa luar biasa dengan desain canggih yang meneguhkan
Bahasa Indonesia
komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi
dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat
perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa
pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard
ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda
gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs
web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock B85 Pro4 (Faktor Bentuk Micro ATX)
• Panduan Penginstalan Cepat ASRock B85 Pro4
• CD Dukungan ASRock B85 Pro4
• 2 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
150
B85 Pro4
1.2 Spesikasi
Platform
• Bentuk dan Ukuran ATX
• Desain Kapasitor Solid
CPU
• Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/
Pentium®/Celeron® dalam Paket LGA1150
• Desain Digi Power
• Desain 4 Fase Daya
Bahasa Indonesia
®
• Mendukung Teknologi Intel
Turbo Boost 2.0
Chipset
• Intel® B85
• Mendukung Intel® Small Business Advantage 2.0
Memori
• Teknologi memori DDR3 Dua Saluran
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa
buer
• Kapasitas maksimum memori sistem: 32GB
• Mendukung Intel® Extreme Memory Prole (XMP)1.3/1.2
Slot Ekspansi
• 1 x Slot PCI Express 3.0 x16 (PCIE2:x16 mode)
• 1 x Slot PCI Express 2.0 x16 (PCIE4:x4 mode)
• 2 x Slot PCI Express 2.0 x1
• 2 x Slot PCI
TM
TM
• Mendukung AMD Quad CrossFireX
dan CrossFireX
151
Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
Bahasa Indonesia
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD,
Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilihan output VGA: D-sub, DVI-D, dan HDMI
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 1920x1200 @ 60Hz
• Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-D dan HDMI
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan
port DVI-D dan HDMI
Audio
• Audio HD 7.1 CH dengan panel audio depan Perlindungan
Konten (Realtek ALC892 Audio Codec)
*Untuk mengkongurasi Audio HD 7.1 CH, modul audio
panel depan HD harus digunakan dan tur audio multisaluran
harus diaktian melalui driver audio.
• Mendukung audio Blu-ray premium
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Mendukung Teknologi Intel® Remote Wake
• Mendukung Wake-On-LAN
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
152
B85 Pro4
Panel I/O
• 1 Port Mouse PS/2
Belakang
• 1 x Port Keyboard PS/2
• 1 x Port D-Sub
• 1 x Port DVI-D
• 1 x Port HDMI
• 4 x Port USB 2.0
• 2 x Port USB 3.0
• 1 Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED
LED)
Bahasa Indonesia
• Soket Audio HD: Saluran Masuk/Speaker Depan/Mikrofon
Penyimpanan
• 4 x Konektor SATA3 6,0 Gb/s, mendukung fungsi NCQ, AHCI,
dan “Hot Plug”
• 2 x Konektor SATA2 3,0 Gb/s, mendukung fungsi NCQ, AHCI,
dan “Hot Plug”
Konektor
• 1 x Header IR
• 1 x Header port COM
• 1 x Kepala LED daya
• 1 x Header TPM
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
• 2 x Konektor kipas chassis (2 x 4-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
• 1 x Konektor daya 12V 8 pin
• 1 x Konektor audio panel depan
• 1 x Konektor SPDIF Out
• 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
• 1 header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS
• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
153
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar
Google Chrome, Start8, MeshCentral, Splashtop Streamer,
Intel® Extreme Tuning Utility (IXTU)
Bahasa Indonesia
Perangkat
• Sensor Suhu CPU/Chassis
KerasMonitor
• Takometer CPU/Chassis/Kipas Daya
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7
64-bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan
digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-
bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk
memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
154
B85 Pro4

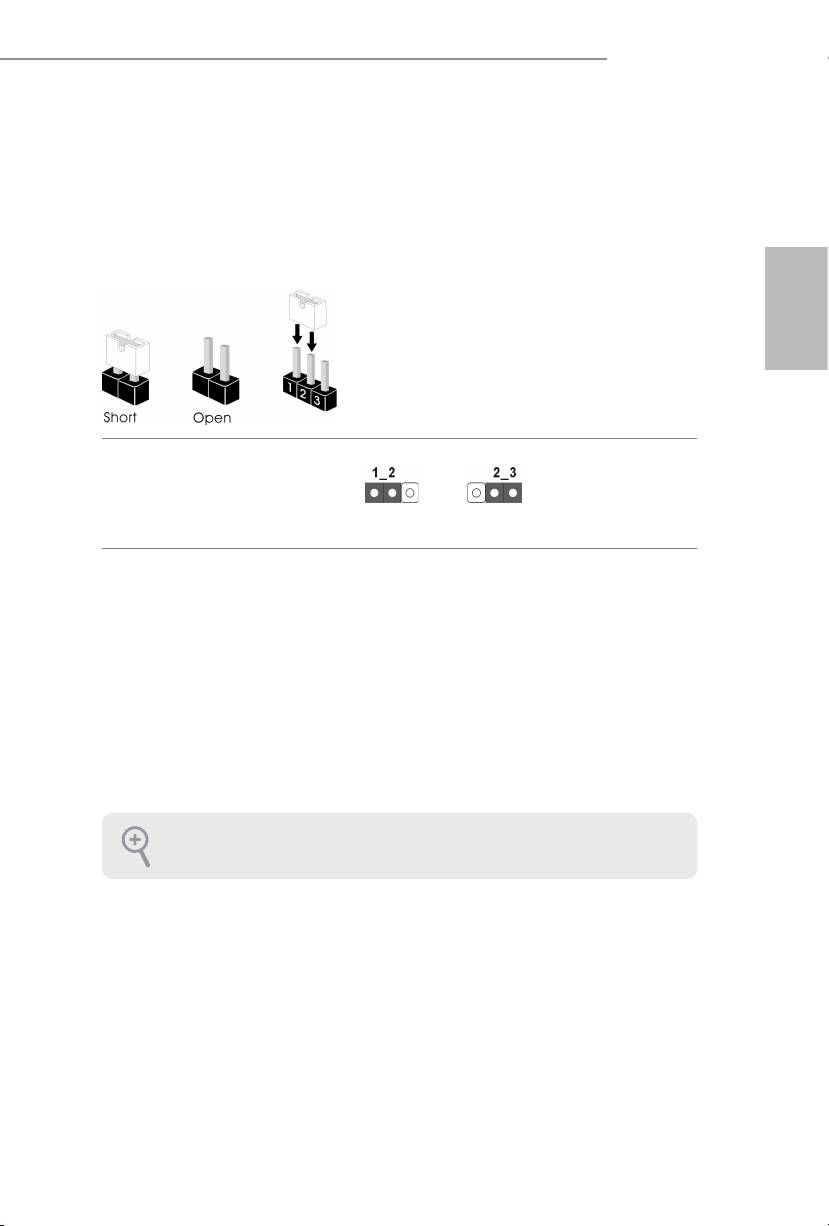

1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan
pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan
pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni
pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
Bahasa Indonesia
Clear CMOS Jumper
(CLRCMOS1)
(lihat hal. 1, No. 21)
Clear CMOSDefault
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda
meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-
update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan
dikosongkan hanya jika baterai CMOS dikeluarkan.
Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
155

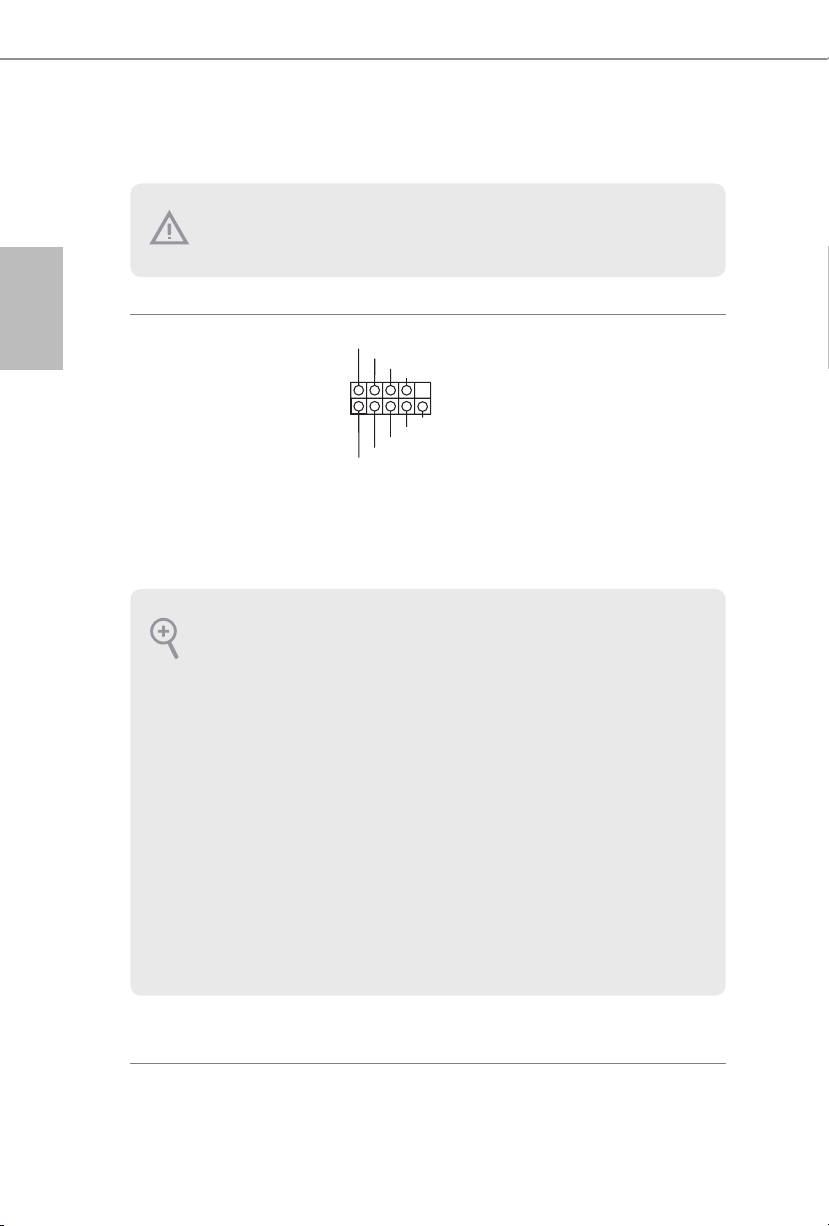

1.4 Header dan Konektor Onboard
Bahasa Indonesia
PLED+
Header Panel Sistem
Sambungkan switch daya,
PLED-
PWRBTN#
(PANEL1 9-pin)
GND
atur ulang indikator status
(lihat hal. 1, No. 13)
sistem dan switch daya
pada chassis ke header
R ESET#
GND
tersebut berdasarkan
HDLED-
HDLED+
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
156
1
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.
GND
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
B85 Pro4

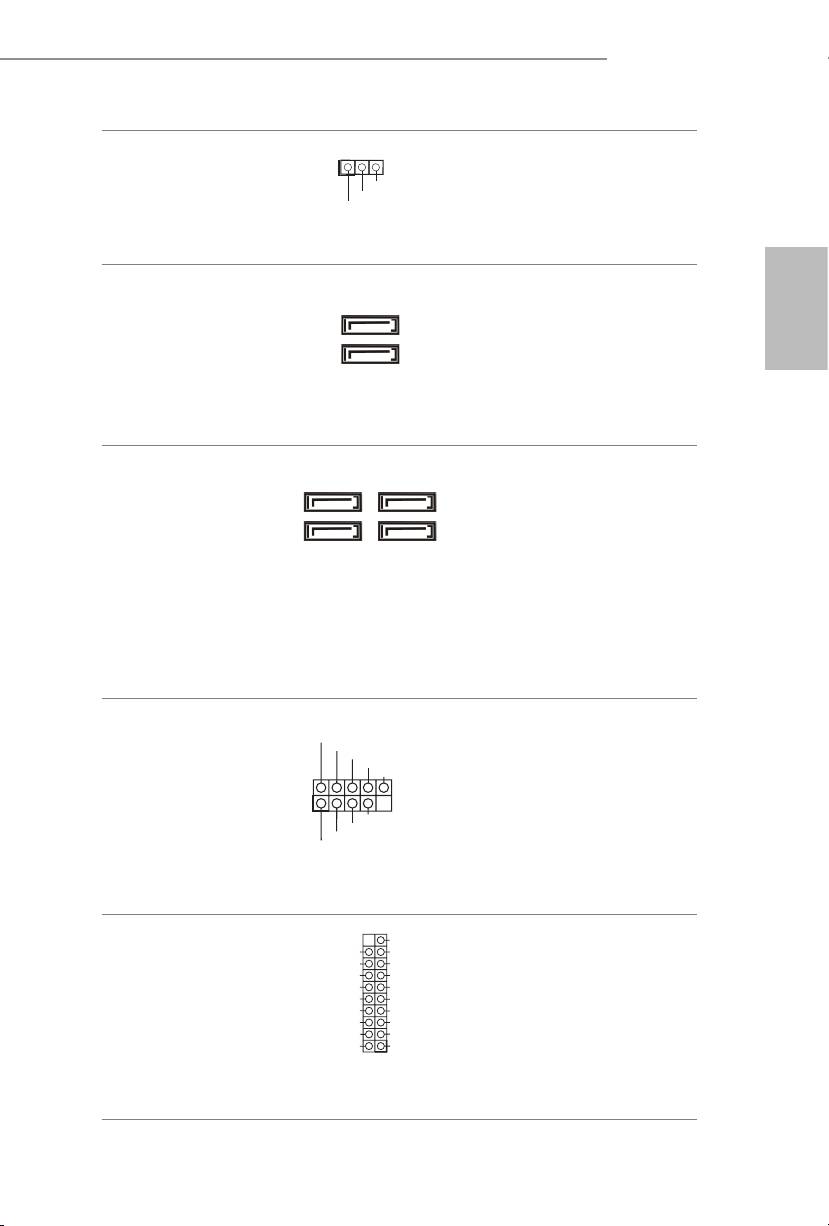

Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini untuk
(lihat hal. 1, No. 15)
menunjukkan status daya
sistem.
Konektor Serial ATA2
Kedua konektor SATA2
(SATA2_0:
ini mendukung kabel data
lihat hal. 1, No. 7)
SATA untuk perangkat
Bahasa Indonesia
(SATA2_1:
penyimpanan internal
lihat hal. 1, No. 8)
dengan kecepatan transfer
data hingga 3,0 Gb/s.
Konektor Serial ATA3
Keempat konektor SATA3
(SATA3_0:
ini mendukung kabel data
lihat hal. 1, No. 9)
SATA untuk perangkat
(SATA3_1:
penyimpanan internal
lihat hal. 1, No. 14)
dengan kecepatan transfer
(SATA3_2:
data hingga 6,0 Gb/s.
lihat hal. 1, No. 11)
(SATA3_3:
lihat hal. 1, No. 10)
Header USB 2.0
Selain dua port USB
(USB4_5 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 18)
terdapat dua header pada
(USB6_7 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 17)
masing header USB 2.0
dapat mendukung dua
port.

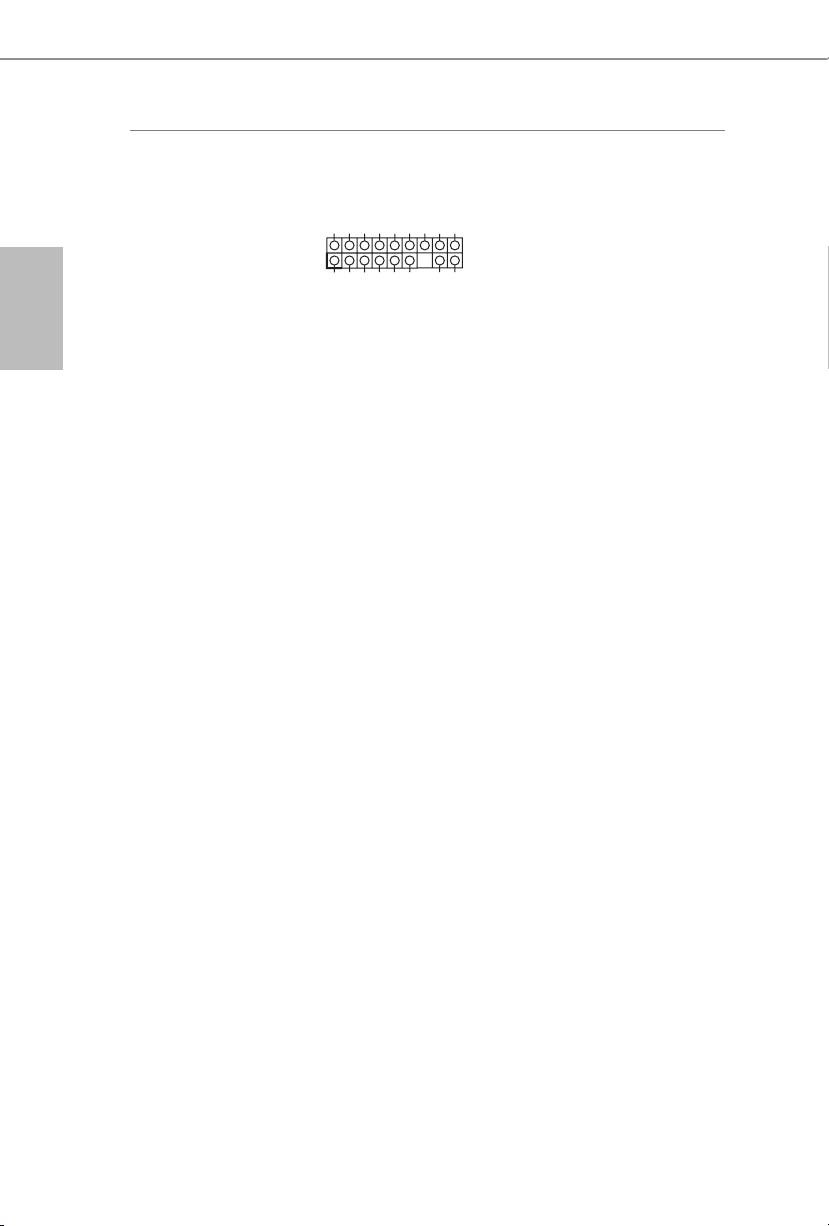

Header USB 3.0
Selain empat port USB
(USB3_2_3 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 6)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
157
1
PLED-
PLED+
PLED+
SATA2_0
SATA2_1
SATA3_0
SATA3_3
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
Bahasa Indonesia
158
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

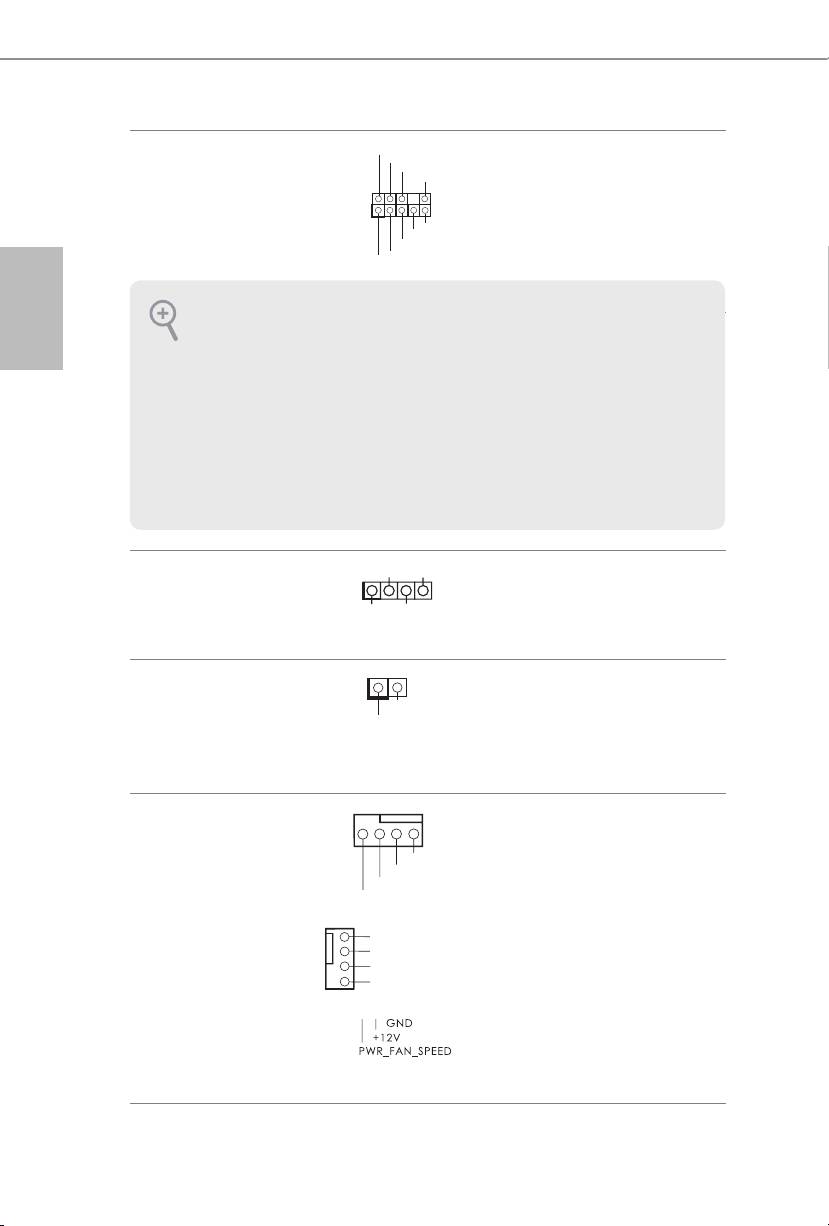

Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 24)
audio depan.
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambung-
kannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 20)
Konektor SPDIF Out
Sambungkan konektor
(SPDIF_OUT1 2-pin)
SPDIF_OUT kartu VGA
(lihat hal. 1, No. 23)
HDMI ke header ini
menggunakan kabel.

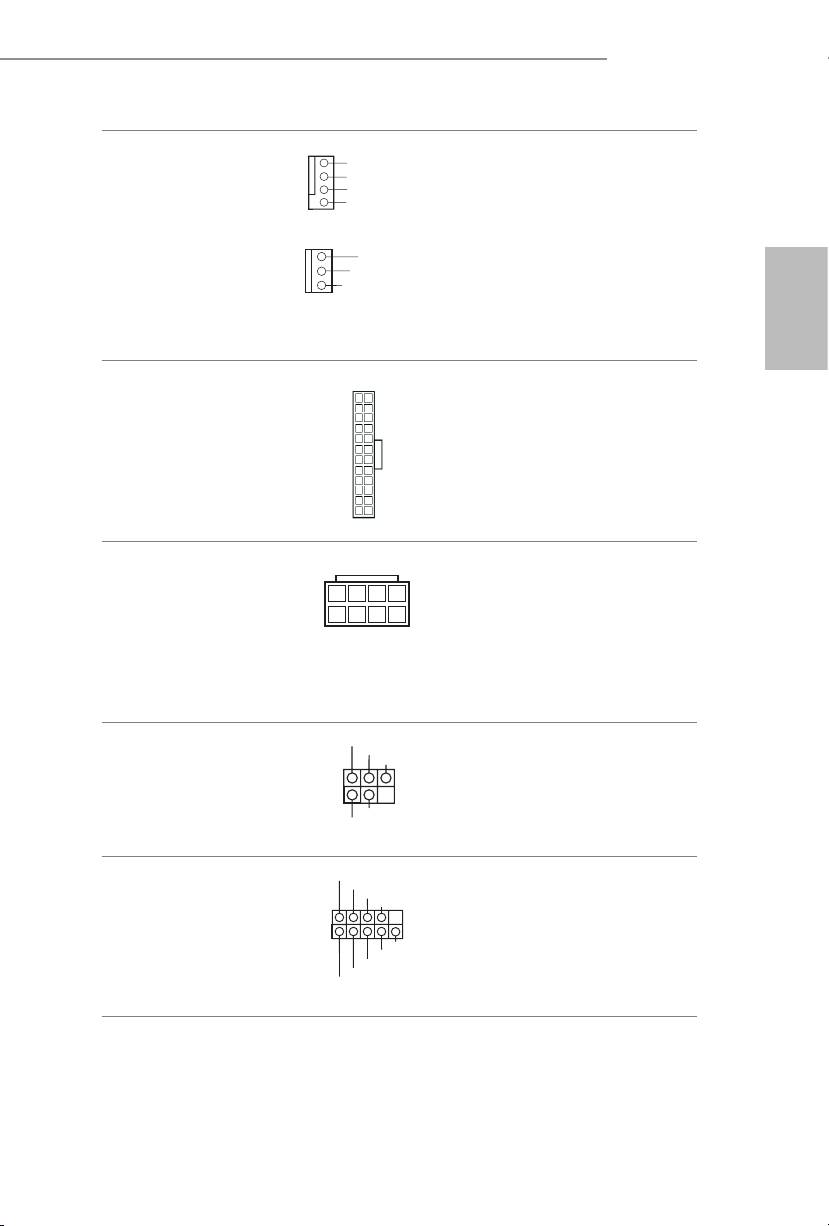

Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 12)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 25)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 1)
1
DUMMY
+5V
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT
B85 Pro4
Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 26)
kipas CPU 4-Pin
(Kipas Hening). Jika
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 27)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Bahasa Indonesia
Konektor Daya ATX
Motherboard ini
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 5)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 2)
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul Inframerah
Header ini mendukung modul
(IR1 5-pin)
transmisi nirkabel opsional dan
(lihat hal. 1, No. 19)
menerima modul inframerah.
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 22)
seri.
159
GND
+
12V
CPU_FA
N_SPEED
8
5
4
1
12
24
1
13
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
RRI#1
1
2
3
4
Header TPM
Konektor ini mendukung sistem
S_PWRDWN#
(TPMS1 17-pin)
SERIRQ#
TPM (Trusted Platform Module),
LAD2_L
LAD1_L
(lihat hal. 1, No. 16)
GND
yang dapat menyimpan kode
kunci, sertikat digital, sandi, dan
Bahasa Indonesia
data secara aman. Sistem TPM
1
CK_33M_TP M
LFRAME#_L
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
juga membantu meningkatkan
keamanan jaringan, melindungi
identitas digital, dan memastikan
integritas platform.
160
SMB_DA
SMB_CLK_M AIN
TA_MAIN
GND
Contact Information
If you need to contact ASRock or want to know more about ASRock, you’re welcome
to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer
for further information. For technical questions, please submit a support request
form at http://www.asrock.com/support/tsd.asp
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 3151
6604 LV Wijchen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
