B85 Pro4
1 Introdução
Obrigado por ter comprado a placa principal ASRock B85 Pro4, uma placa principal
ável produzida sob os rigorosos critérios de controlo de qualidade da ASRock.
Esta placa principal oferece um excelente desempenho com um design robusto em
conformidade com o compromisso da ASRock em fabricar produtos de qualidade e
resistentes.
Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados,
o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram
modicações a esta documentação, a versão actualizada estará disponível no Web site da
ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa
principal, visite o nosso Web site para obter informações especícas acerca do modelo que está
a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no
Web site da ASRock. Web site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
• Placa principal ASRock B85 Pro4 (Formato ATX)
• Guia de instalação rápida do ASRock B85 Pro4
• CD de suporte do ASRock B85 Pro4
• 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Painel de E/S
Português
83
1.2 Especicações
Plataforma
• Formato ATX
• Design de condensador sólido
CPU
• Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® /
Pentium® / Celeron® de 4ª geração em socket LGA1150
• Design Digi Power
• Design com 4 fases de alimentação
®
• Suporta a tecnologia Intel
Turbo Boost 2.0
Chipset
• Intel® B85
• Suporta a tecnologia Intel® Small Business Advantage 2.0
Memória
• Tecnologia de memória DDR3 de dois canais
• 4 x ranhuras DIMM DDR3
• Suporta memória DDR3 1600/1333/1066, não ECC, sem
memória intermédia
• Capacidade máxima da memória do sistema: 32GB
Português
• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel®
Ranhuras de
• 1 x ranhura PCI Express 3.0 x16 (PCIE2:modo x16)
expansão
• 1 x ranhura PCI Express 2.0 x16 (PCIE4:modo x4)
• 2 x ranhura PCI Express 2.0 x1
• 2 x ranhuras PCI
TM
TM
• Suporta AMD Quad CrossFireX
e CrossFireX
84
B85 Pro4
Grácos
• Os grácos incorporados Intel® HD e as saídas VGA apenas
podem ser suportados com processadores com GPU integrada.
• Suporta grácos incorporados Intel® HD: Intel® Quick Sync
Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,
Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel®
InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memória partilhada máxima de 1792MB
• Três opções de saída VGA: D-sub, DVI-D e HDMI
• Suporta conguração com três monitores
• Suporta tecnologia HDMI com resolução máxima de até
1920x1200 @ 60Hz
• Suporta DVI-D com resolução máxima de até 1920x1200 @
60Hz
• Suporta D-Sub com resolução máxima de até 1920x1200 @
60Hz
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC
e HBR (High Bit Rate Audio) com HDMI (É necessário um
monitor compatível com HDMI)
• Suporta a função HDCP com portas DVI-D e HDMI
• Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas
DVI-D e HDMI
Áudio
• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de
Português
áudio Realtek ALC892) no painel de áudio frontal
*Para congurar o Áudio HD de 7.1 canais, é necessário
utilizar um módulo de áudio HD no painel frontal e activar a
funcionalidade de áudio multicanais através do controlador de
áudio.
• Suporte áudio Blu-ray superior
LAN
• LAN Gigabit a 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Suporta tecnologia Intel® Remote Wake
• Suporta Wake-On-LAN
• Suporta IEEE 802.3az
• Suporta PXE
85
E/S do painel
• 1 x Porta PS/2 para rato
traseiro
• 1 x Porta PS/2 para teclado
• 1 x Porta D-Sub
• 1 x Porta DVI-D
• 1 x porta HDMI
• 4 x portas USB 2.0
• 2 x portas USB 3.0
• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED
DE VELOCIDADE)
• Ficha de áudio HD: Entrada de linha / Altifalante frontal /
Microfone
Armazena-
• 4 x conectores SATA3 a 6,0 Gb/s, com suporte para NCQ,
mento
AHCI e funções “Hot Plug”
• 2 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ,
AHCI e funções “Hot Plug”
Conector
• 1 x Terminal IV
• 1 x Terminal de porta COM
Português
• 1 x Conector para LED de alimentação
• 1 x Terminal TPM
• 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
• 2 x Conectores da ventoinha do chassis (2 x 4 pinos)
• 1 x Conector da ventoinha de alimentação (3 pinos)
• 1 x conector de alimentação de 24 pinos ATX
• 1 x conector de alimentação de 12V de 8 pinos
• 1 x conector de áudio do painel frontal
• 1 x Conector de saída SPDIF
• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)
• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)
Funcionali-
• BIOS UEFI ocial da AMI com 64Mb com suporte de interface
dades do BIOS
multilíngue
• Eventos de reactivação compatíveis com ACPI 1.1
• Suporta SMBIOS 2.3.1
• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
86
B85 Pro4
CD de suporte
• Controladores, Utilitários, Soware antivírus (versão de
avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,
Navegador e Barra de Ferramentas Google Chrome, Start8,
MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility
(IXTU)
Monitor de
• Sensor de temperatura de CPU/Chassis
hardware
• Taquímetro de ventoinha de CPU/Chassis/Alimentação
• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste
automático da velocidade da ventoinha do chassis através da
temperatura da CPU)
• Controlo de velocidade da ventoinha de CPU/Chassis
• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema
• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-
Operativo
bits
Certicações
• FCC, CE, WHQL
• Preparada para ErP/EuP (é necessária uma fonte de
alimentação preparada para ErP/EuP)
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com
Português
Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em
sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-
bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória
que o Windows® não utiliza.
87

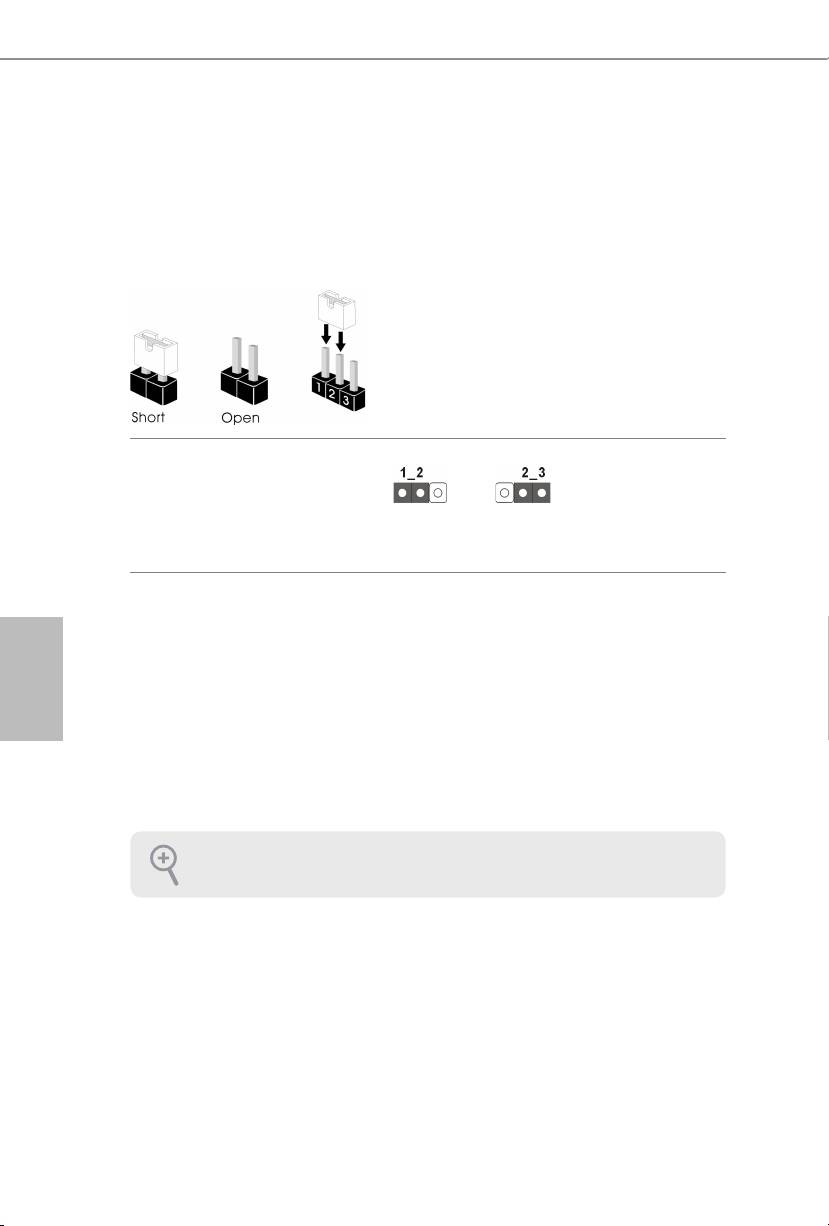

1.3 Conguração dos jumpers
A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos
pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
Limpar CMOSPredenição
(consultar p.1, N.º 21)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
Português
parâmetros do sistema para os valores predenidos, encerre o computador e desligue
a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper
para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não
limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar
o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar
o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha
em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas
serão limpos se a pilha do CMOS for retirada.
O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.
88
B85 Pro4
1.4 Terminais e conectores integrados
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.
PLED+
Terminal do painel de
Ligue o botão de
PLED-
PWRBTN#
sistema
GND
alimentação, o botão de
(PAINEL1 de 9 pinos)
reposição e o indicador
1
(consultar p.1, N.º 13)
GND
do estado do sistema no
R ESET#
GND
chassis a este terminal de
HDLED-
HDLED+
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
Português
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso
quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema
estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no
estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma
correspondência exacta.
89

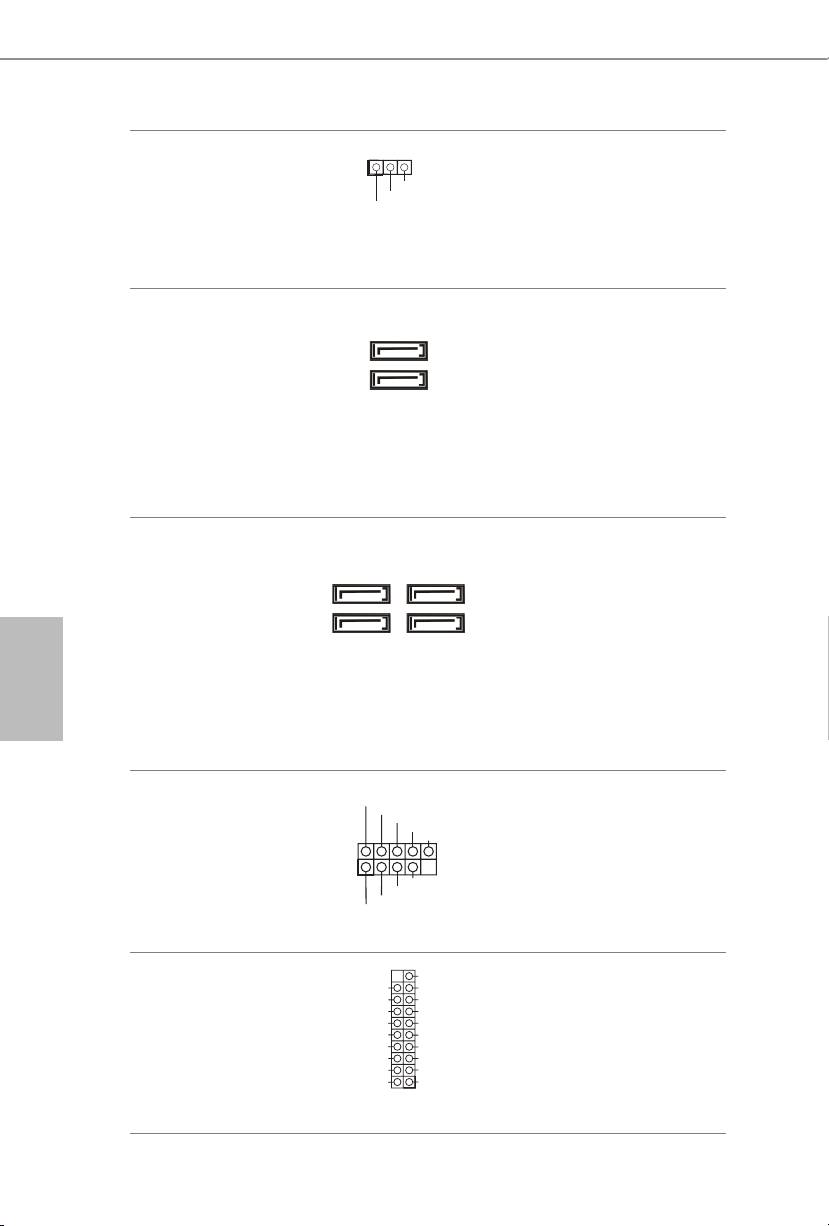

Conector do LED de
Ligue o LED de
alimentação
alimentação do chassis a
(PLED1 de 3 pinos)
este terminal para
indicar
(consultar p.1, N.º 15)
o estado de alimentação do
sistema.
Conectores ATA2 de série
Estes dois conectores
(SATA2_0:
SATA2 suportam
consultar p.1, N.º 7)
cabos de dados SATA
(SATA2_1:
para dispositivos de
consultar p.1, N.º 8)
armazenamento interno
com uma velocidade de
transferência de dados de
até 3,0 Gb/s.
Conectores ATA3 de série
Estes quatro conectores
(SATA3_0:
SATA3 suportam
consultar p.1, N.º 9)
cabos de dados SATA
(SATA3_1:
para dispositivos de
Português
consultar p.1, N.º 14)
armazenamento interno
(SATA3_2:
com uma velocidade de
consultar p.1, N.º 11)
transferência de dados de
(SATA3_3:
até 6,0 Gb/s.
consultar p.1, N.º 10)
Terminais USB 2.0
Para além das duas portas
(USB4_5 de 9 pinos)
USB 2.0 no painel de E/
(consultar p.1, N.º 18)
S, existem dois terminais
(USB6_7 de 9 pinos)
nesta placa principal. Cada
(consultar p.1, N.º 17)
terminal USB 2.0 é capaz
de suportar duas portas.

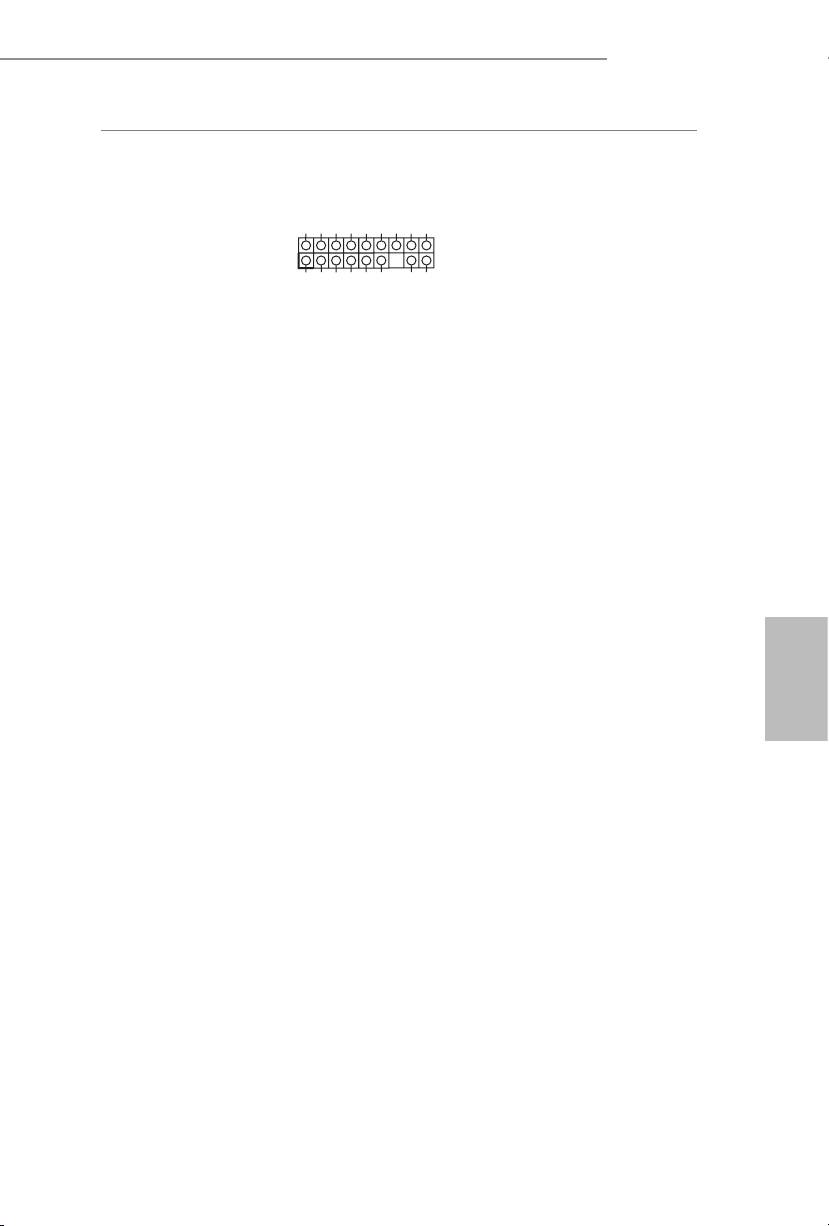

Terminais USB 3.0
Para além das quatro
(USB3_2_3 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1, N.º 6)
de E/S, existe um terminal
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
90
1
PLED-
PLED+
PLED+
SATA2_0
SATA2_1
SATA3_0
SATA3_3
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
B85 Pro4
Português
91
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

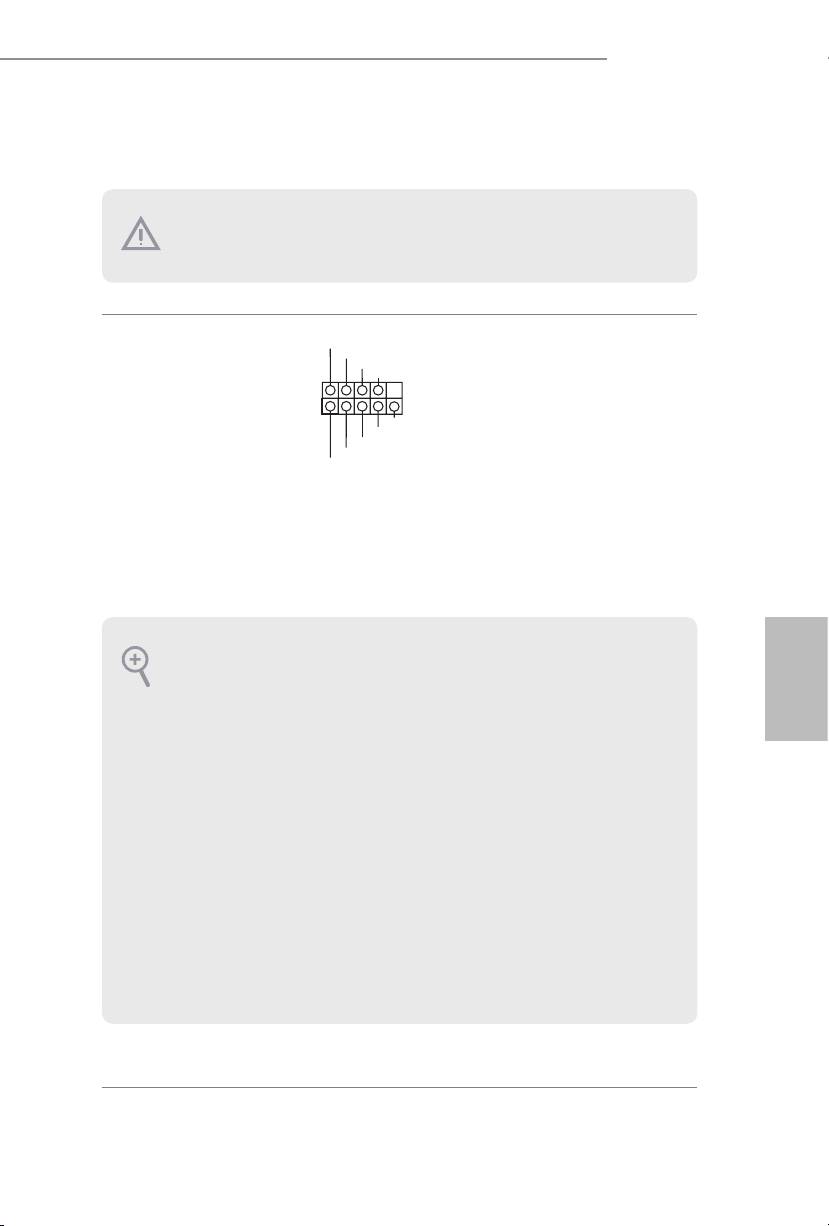

Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1, N.º 24)
frontal.
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de
controlo Realtek e ajuste o “Volume de gravação”.
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 20)
Conector de saída SPDIF
Ligue o conector SPDIF_
(SPDIF_OUT1 de 2 pinos)
OUT da placa VGA HDMI
(consultar p.1, N.º 23)
a este terminal através de
um cabo.
Conectores da ventoinha
Ligue os cabos da
do chassis e alimentação
ventoinha aos conectores
(CHA_FAN1 de 4 pinos)
da ventoinha colocando
(consultar p.1, N.º 12)
o cabo preto no pino de
ligação à terra.
(CHA_FAN2 3 pinos)
(consultar p.1, N.º 25)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_SPEED
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT

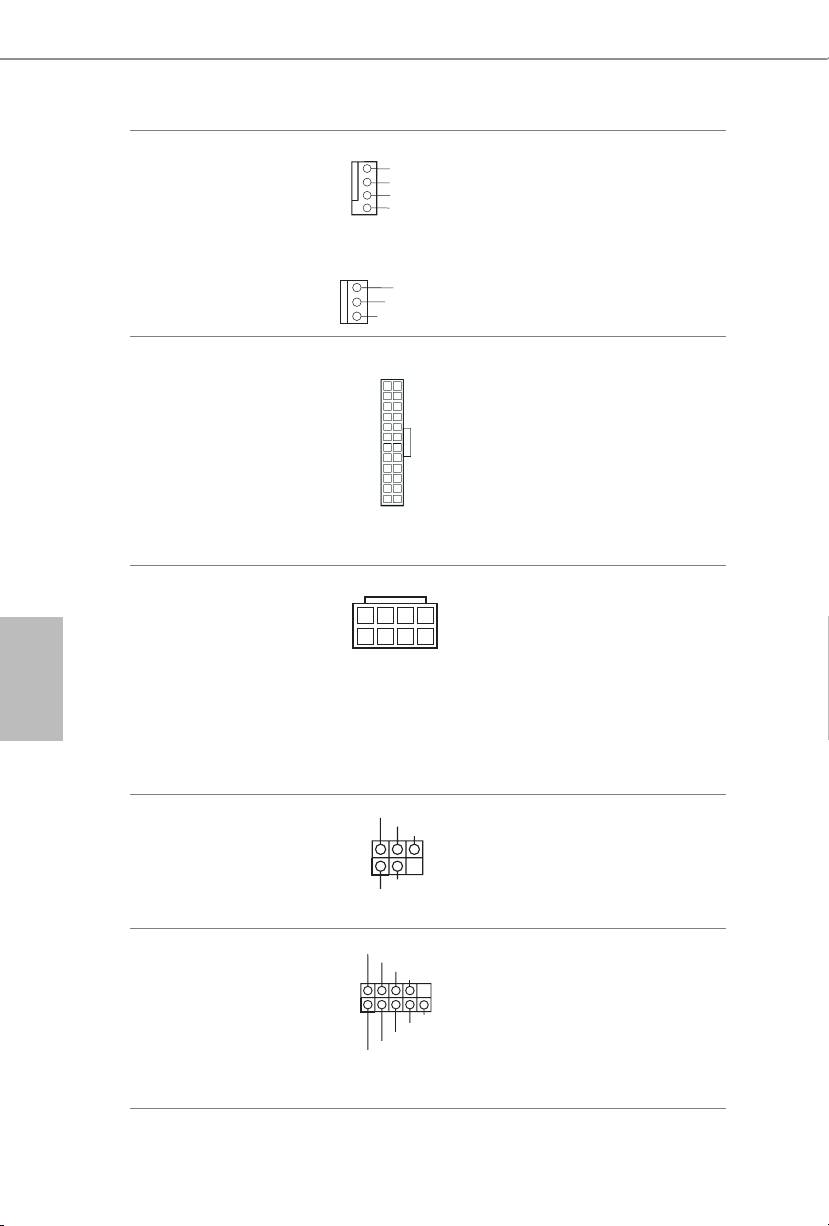

Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de ventoinha
(CPU_FAN1 de 4 pinos)
de CPU (Ventoinha
(consultar p.1, N.º 26)
silenciosa) de 4 pinos.
Se pretender ligar uma
(CPU_FAN2 de 3 pinos)
ventoinha de CPU de 3
(consultar p.1, N.º 27)
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
Esta placa principal
ATX
inclui um conector de
(ATXPWR1 de 24 pinos)
alimentação de 12V ATX
(consultar p.1, N.º 5)
de 24 pinos. Para utilizar
uma fonte de alimentação
ATX de 20 pinos,
introduza-a no Pino 1 e
Pino 13.
Conector de alimentação
Esta placa principal
de 12V ATX
inclui um conector de
Português
(ATX12V1 de 8 pinos)
alimentação de 12V ATX
(consultar p.1, N.º 2)
de 8 pinos. Para utilizar
uma fonte de alimentação
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Terminal do módulo de
Este terminal suporta um módulo
infra-vermelhos
de infra-vermelhos opcional para
(IR1 de 5 pinos)
transmissão e recepção sem os.
(consultar p.1, N.º 19)
Terminal de porta de série
Este terminal COM1
(COM1 de 9 pinos)
suporta um módulo de
(consultar p.1, N.º 22)
porta de série.
92
GND
+
12V
CPU_FAN_SPEED
8
5
4
1
12
24
1
13
GND
IRRX
DUMMY
IRTX
+5VSB
1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
RRI#1
1
L
2
3
4
B85 Pro4
Terminal TPM
Este conector suporta um sistema
S_PWRDWN#
(TPMS1 de 17 pinos)
SERIRQ#
com Módulo de Plataforma
LAD2_L
LAD1_L
(consultar p.1, N.º 16)
GND
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, palavras-
1
CK_33M_TP M
LFRAME#_L
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
passe e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Português
93
SMB_DA
SMB_CLK_M AIN
TA_MAIN
GND
