ASRock b85 pro4: 1 Einleitung

Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD

Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Max. geteilter Speicher: 1792 MB

• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt drei Monitore

• Unterstützt HDMI-Technologie mit maximaler Auösung von

1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200

bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-

Audiocodec) Audio-Frontblende

*Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein

HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton

über den Audiotreiber aktivieren.

• Erstklassige Blu-ray-Audiounterstützung

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

Deutsch

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE

30

B85 Pro4

Rückblende,

• 1 x PS/2-Mausanschluss

E/A

• 1 x PS/2-Tastaturanschluss

• 1 x D-Sub-Port

• 1 x DVI-D-Port

• 1 x HDMI-Port

• 4 x USB 2.0-Ports

• 2 x USB 3.0-Ports

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

• HD-Audioanschluss: Line-in / Vorderer Lautsprecher /

Mikrofon

Speicher

• 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI

und „Hot-Plugging“-Funktionen

• 2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und

„Hot-Plugging“-Funktionen

Anschluss

• 1 x IR-Stileiste

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x TPM-Stileiste

• 2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

• 2 x Gehäuselüeranschlüsse (2 x 4-polig)

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 1 x SPDIF-Ausgang

• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

• 1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

BIOS-Funktion

• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

Deutsch

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung

31

Support-CD

• Treiber, Dienstprogramme, Antivirensoware (Testversion),

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer,

Intel® Extreme Tuning Utility (IXTU)

Hardware-

• CPU-/Gehäusetemperaturerkennung

überwachung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertizierungen

• FCC, CE, WHQL

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reser-

vierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen.

Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock

XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

Deutsch

32

B85 Pro4

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

CMOS löschenStandard

(siehe S. 1, Nr. 21)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

wird.

Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

33

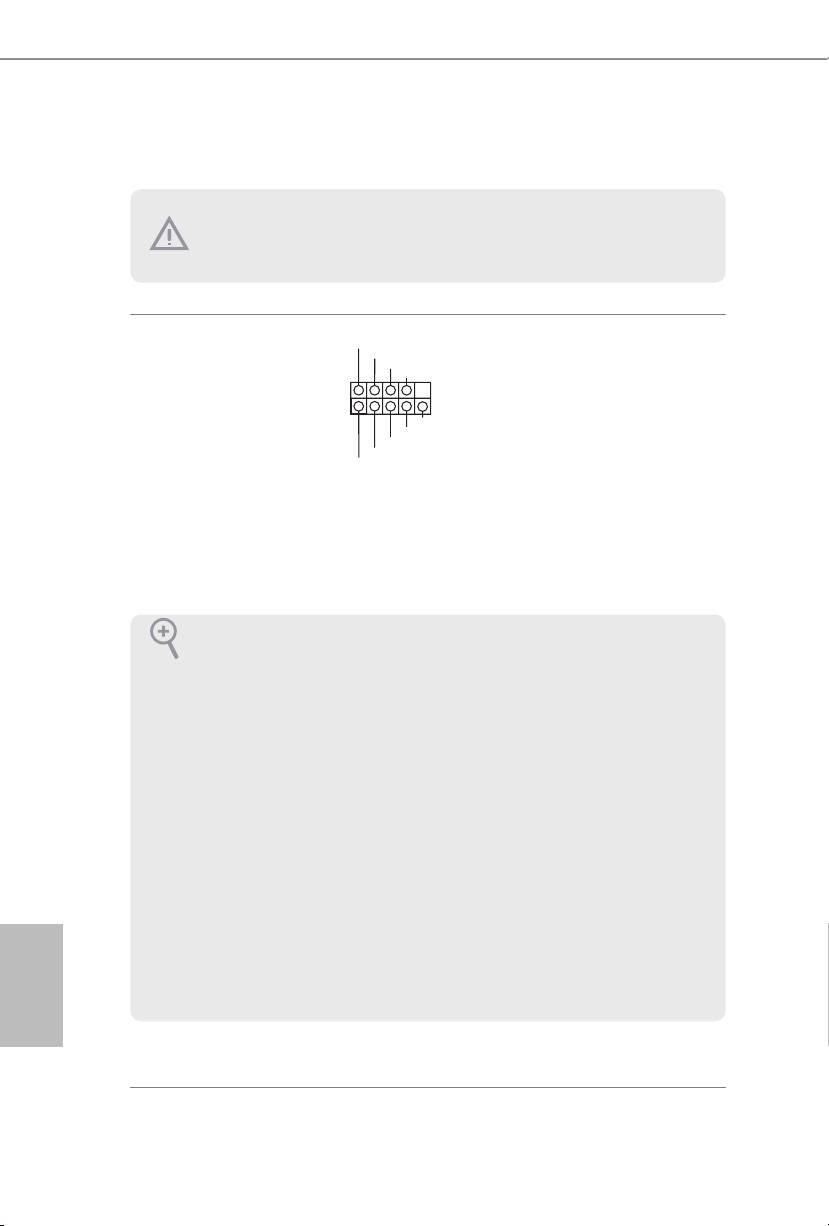

1.4 Integrierte Stiftleisten und Anschlüsse

PLED+

Systemblende-Stileiste

Verbinden Sie Netzschalter,

PLED-

PWRBTN#

(9-polig, PANEL1)

GND

Reset-Taste und

(siehe S. 1, Nr. 13)

Systemstatusanzeige am

Gehäuse entsprechend

R ESET#

GND

der nachstehenden

HDLED-

HDLED+

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte.

Deutsch

34

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen

an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen

Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

GND

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung

Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.

Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,

Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste

sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

B85 Pro4

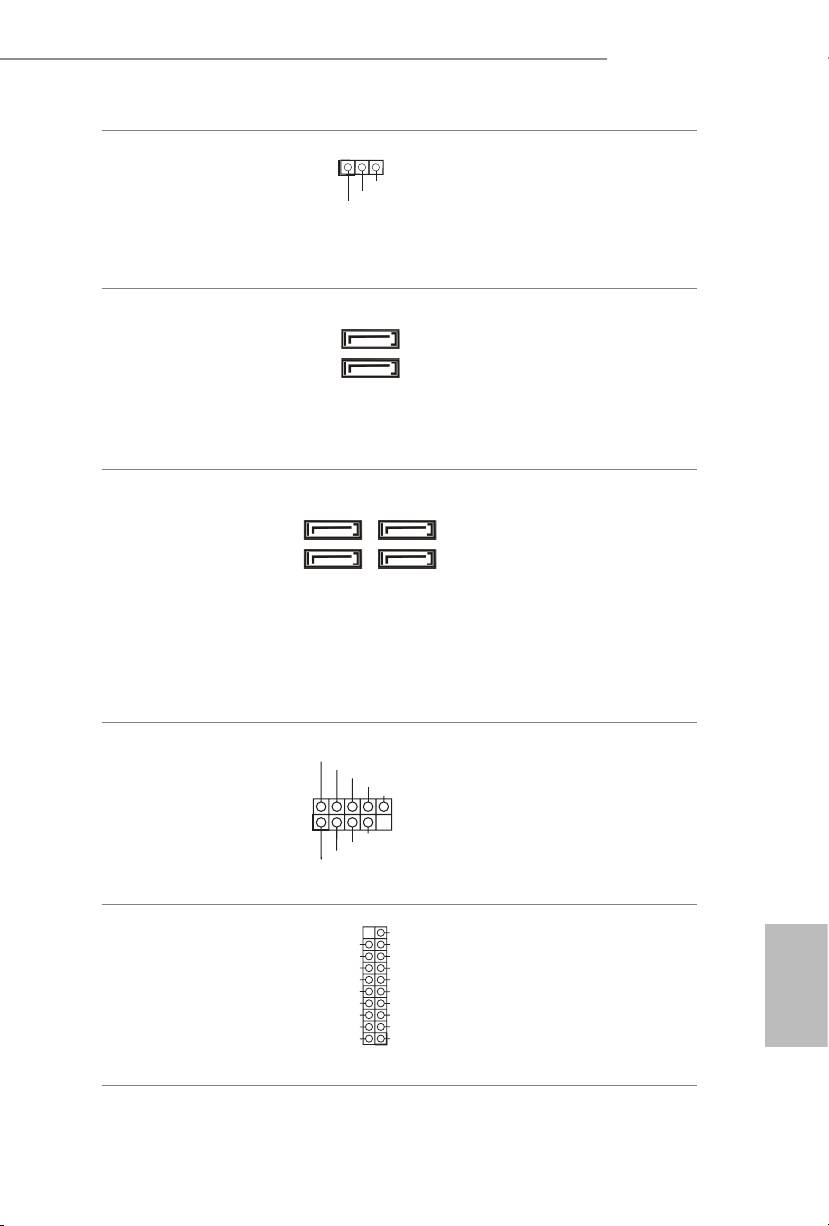

Betrieb-LED-Stileiste

Bitte verbinden Sie

(3-polig, PLED1)

die Betrieb-LED des

(siehe S. 1, Nr. 15)

Gehäuses zur

Anzeige des

Systembetriebsstatus mit

dieser Stileiste.

Serial-ATA-II-Anschlüsse

Diese beiden SATA-II-

(SATA2_0:

Anschlüsse unterstützen

siehe S. 1, Nr. 7)

SATA-Datenkabel für

(SATA2_1:

interne Speichergeräte mit

siehe S. 1, Nr. 8)

einer Datenübertragungsge

schwindigkeit bis 3,0 Gb/s.

Serial-ATA-III-Anschlüsse

Diese vier SATA-III-

(SATA3_0:

Anschlüsse unterstützen

siehe S. 1, Nr. 9)

SATA-Datenkabel für

(SATA3_1:

interne Speichergeräte mit

siehe S. 1, Nr. 14)

einer Datenübertragungsge

(SATA3_2:

schwindigkeit bis 6,0 Gb/s.

siehe S. 1, Nr. 11)

(SATA3_3:

siehe S. 1, Nr. 10)

USB 2.0-Stileisten

Neben zwei USB 2.0-Ports

(9-polig, USB4_5)

an der E/A-Blende benden

(siehe S. 1, Nr. 18)

sich zwei Stileisten an

(9-polig, USB6_7)

diesem Motherboard. Jede

(siehe S. 1, Nr. 17)

USB 2.0-Stileiste kann

zwei Ports unterstützen.

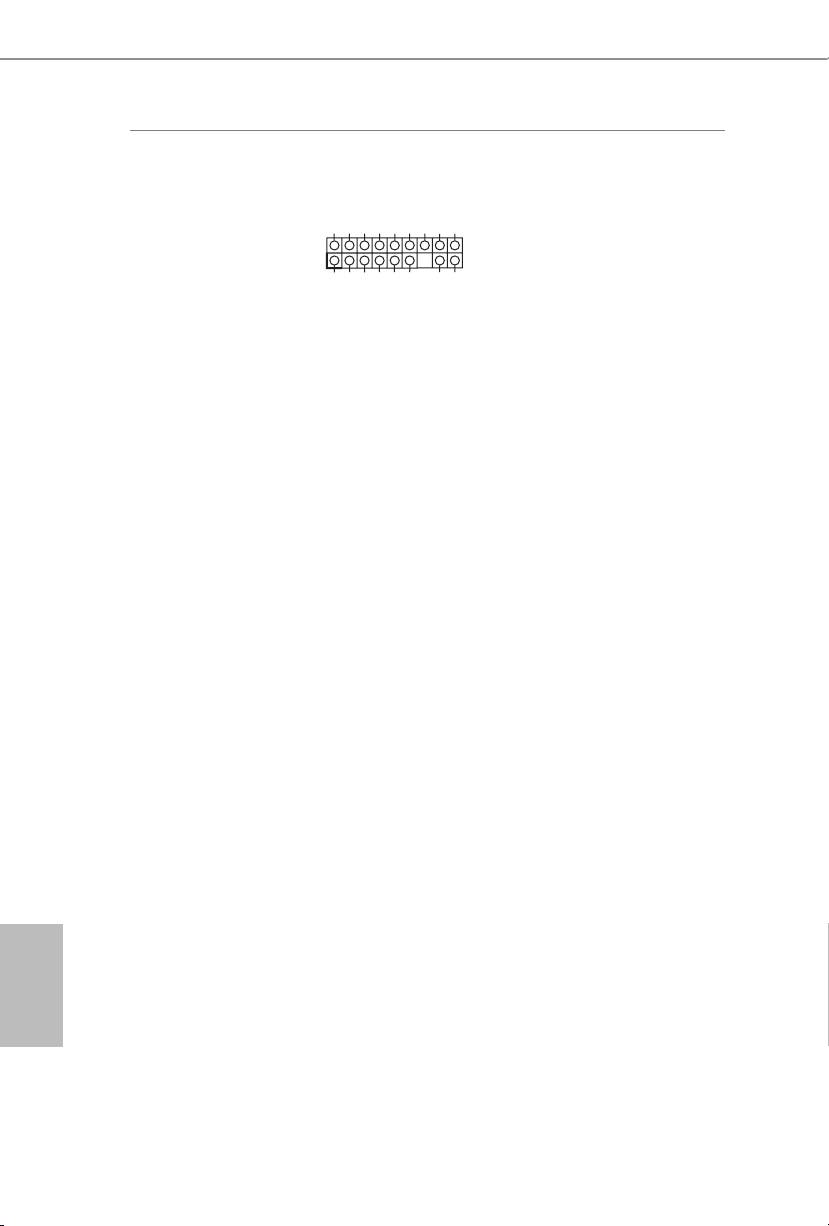

USB 3.0-Stileisten

Neben vier USB 3.0-Ports

(19-polig, USB3_2_3)

an der E/A-Blende bendet

(siehe S. 1, Nr. 6)

sich eine Stileiste an

diesem Motherboard. Jede

Deutsch

USB 3.0-Stileiste kann

zwei Ports unterstützen.

35

SATA2_0

SATA2_1

SATA3_0

SATA3_3

SATA3_1

SATA3_2

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Deutsch

36

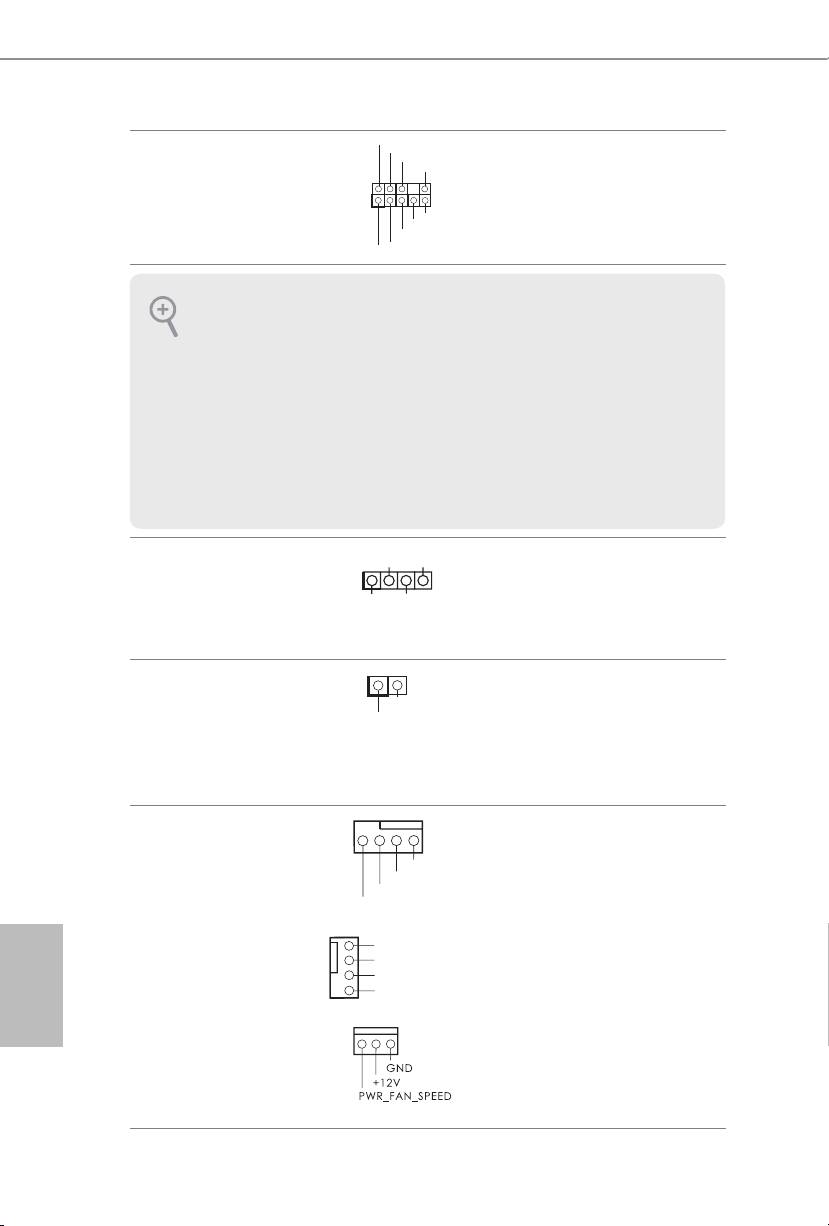

Audiostileiste

Diese Stileiste dient

(Frontblende)

dem Anschließen von

(9-polig, HD_AUDIO1)

Audiogeräten an der

(siehe S. 1, Nr. 24)

Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen

in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-

ostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie

nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro-

fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah-

melautstärke)“ an.

Gehäuselautsprechersti-

Bitte verbinden Sie den

leiste

Gehäuselautsprecher mit

(4-polig, SPEAKER1)

dieser Stileiste.

(siehe S. 1, Nr. 20)

SPDIF-Ausgang

Bitte verbinden Sie den

(2-polig, SPDIF_OUT1)

SPDIF_OUT-Anschluss

(siehe S. 1, Nr. 23)

einer HDMI-VGA-Karte

über ein Kabel mit dieser

Stileiste.

Gehäuse- und

Bitte verbinden Sie die

Netzteillüeranschlüsse

Lüerkabel mit den

(4-polig, CHA_FAN1)

Lüeranschlüssen; der

(siehe S. 1, Nr. 12)

schwarze Draht gehört zum

Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 25)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 1)

DUMMY

+5V

DUMMY

FAN_SPEED

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

B85 Pro4

CPU-Lüeranschlüsse

Dieses Motherboard bietet

(4-polig, CPU_FAN1)

einen 4-poligen CPU-

(siehe S. 1, Nr. 26)

Lüeranschluss (lautloser

Lüer). Falls Sie einen

(3-polig, CPU_FAN2)

3-poligen CPU-Lüer

(siehe S. 1, Nr. 27)

anschließen möchten,

verbinden Sie ihn bitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss

Dieses Motherboard

(24-polig, ATXPWR1)

bietet einen 24-poligen

(siehe S. 1, Nr. 5)

ATX-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss

Dieses Motherboard bietet

(8-polig, ATX12V1)

einen 8-poligen ATX-

(siehe S. 1, Nr. 2)

12-V-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 4-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 5

an.

Infrarotmodul-Stileiste

Diese Stileiste unterstützt

(5-polig, IR1)

ein optionales kabelloses

(siehe S. 1, Nr. 19)

Infrarotmodul zum Übertragen

und Empfangen.

Serieller-Port-Stileiste

Diese COM1-Stileiste

(9-polig, COM1)

unterstützt ein Modul für

(siehe S. 1, Nr. 22)

serielle Ports.

Deutsch

37

+

12V

CPU_FA

12

24

1

13

IRTX

+5VSB

DUMMY

1

GND

IRRX

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

RRI#1

2

3

4

TPM-Stileiste

Dieser Anschluss unterstützt

S_PWRDWN#

(17-polig, TPMS1)

das Trusted Platform Module-

SERIRQ#

LAD2_L

LAD1_L

(siehe S. 1, Nr. 16)

GND

(TPM) System, das Schlüssel,

digitale Zertikate, Kennwörter

und Daten sicher auewahren

1

CK_33M_TP M

LFRAME#_L

TPM_RST#

LAD3_L

+3V

LAD0_L

+3VSB

GNDF_CLKRUN#

kann. Ein TPM-System hil

zudem bei der Stärkung der

Netzwerksicherheit, schützt digitale

Identitäten und gewährleistet die

Plattformintegrität.

Deutsch

38

SMB_CLK_M AIN

TA_MAIN

GND
