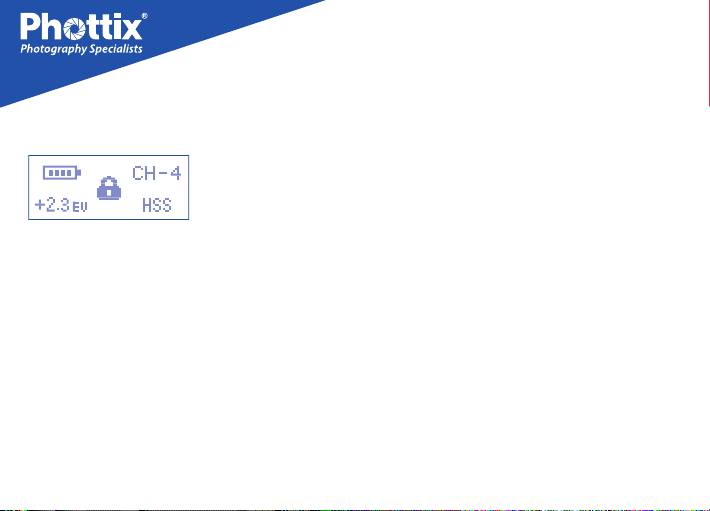

ЖК-дисплей передатчика

Совместимость

Передатчик Strato TTL совместим с

некоторыми радиосинхронизаторами

производства Phottix, а именно:

1.Передатчик Strato TTL приведёт к

Индикатор уровня зарядки батареи

срабатыванию приёмников Strato и Strato

Уровень настройки EV

II, а также трансивера Atlas II (в режиме RX),

установленных на одном канале.

Канал

2.Передатчик Strato TTL приведёт к

Режимы HSS, SCS, Standard

срабатыванию приёмники Strato II

Режим замка

установленные на любую из групп. Все

группы приёмников Strato II сработают,

если они установлены на одном канале с

Рекомендуется отключить все устройства,

передатчиком Strato TTL.

такие как вспышки, стробы, фотоаппараты,

а также передатчики и приёмники Phottix

3.Передатчик Strato TTL не приведёт к

Strato TTL при подключении или отключении

срабатыванию радиосинхронизаторов

устройств.

121

установлен на горячем башмаке камеры и

на один канал, не сработает.

включён, приведёт в действие подсветку

- Нажатие кнопки Test на передатчике Strato

автофокуса вспышек, подключённых к

TTL– сработает вспышка, подключённая к

приёмнику Strato TTL и установленных

приёмнику настроенному одном канале с

на один канал с передатчиком. Диод

передатчиком.

статуса на передатчике и приёмнике будет

светиться зелёным цветом.

2. Полное нажатие кнопки спуска затвора

Настройка уровня EV (компенсации

приведёт к срабатыванию вспышек,

экспозиции)

подключённых к приёмникам Strato

TTL и установленных на один канал

Система синхронизации работы вспышек

с передатчиком. Диод статуса будет

Strato TTL приведёт к срабатыванию

светиться красным цветом.

удалённых вспышек при помощи

радиосигнала. Настойка уровня EV

Примечание:

возможна при помощи кнопок настройки

- Нажатие кнопки спуска затвора на

EV -/+ на передатчике.

передатчике Strato TTL– вспышка,

подключённая к приёмнику настроенному

128

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Ru

режимом синхронизации срабатывания

Для настройки уровня EV

вспышки. Режим HSS позволит установить

1. При помощи кнопок настройки уровня

более короткое время выдержки для

EV -/+ на передатчике Strato TTL выберите

съёмки с удалённой вспышкой. Время

и установите необходимый уровень.

выдержки до 1/8000 секунды возможны

Изменения будут отображаться на экране

при использовании совместимых

передатчика.

камеры и вспышки. Режим SCS приведёт

2.Сделайте снимок и проверьте

к срабатыванию вспышки в конце

правильность выбранного уровня, при

экспозиции, а не в начале. Данный режим

необходимости сделайте коррекцию

можно использовать для достижения

данной настройки.

художественных эффектов при длительных

выдержках.

1.

Нажмите кнопку HSS / SCS для

Использование Высокоскоростной

перемещения выбора между режимами

синхронизации (HSS) и

синхронизации

HSS, SCS и стандартной синхронизации.

по задней шторке (SCS)

2. Установите режим съёмки камеры и

Нажатие кнопки HSS/SCS позволит

время выдержки.

выбрать между стандартным, HSS и SCS

129

Примечание:

1. Кнопка просмотра глубины поля

(Моделирующая вспышка): Нажатие

Использование высокоскоростной

кнопки просмотра глубины поля на камере

синхронизации может привести к более

приведёт к срабатыванию вспышек,

быстрой разрядке батарей.

которые подключены к приёмникам

на одном канале (при условии, что эта

функция включена). Это полезно для

Поддерживаемые установки

осуществления предварительного

Камеры и вспышки

просмотра светового наполнения

композиции.

Радиосинхронизатор Phottix Strato

TTL поддерживает функции меню

2. Подсветка автофокуса:Подсветка

фотоаппарата. Пожалуйста, ознакомьтесь

автофокуса вспышки, которая подключена

с руководством по эксплуатации

к приёмнику Strato TTL Receiver на одном

фотоаппарата и вспышки для получения

канале с передатчиком, включится для

более подробной информации. Функции,

поддержки фокуса (при условии, что эта

которые не доступны на данном

функция включена).

фотоаппарате либо вспышке, не будут

3. Режим синхронизации: Strato TTL

доступны в системе Strato TTL.

130

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Ru

поддерживает настройки режима

установке; ознакомьтесь с инструкцией

синхронизации из меню фотоаппарата

по эксплуатации вспышки). Если фокусное

«Синхронизация». Режимы синхронизации

расстояние объектива камеры изменяется,

по первой шторке, по задней шторки

зум вспышки, подключённой к приёмнику

и высокоскоростная синхронизация

Strato TTL и установленному на один

могут быть выбраны в данном меню

канал с передатчиком, будет изменяться

фотоаппарата.

динамически. Если зум вспышки будет

изменён из меню камеры, зум вспышки,

4. Функция FEL: Экспозиция вспышки

подключенной к приемнику Strato TTL

может быть вручную установлена и

и установленному на одном канале

зафиксирована при нажатии кнопки AE-L/

с передатчиком, будет изменяться

AF-L на фотоаппарате.

соответственно.

5. Компенсация экспозиции: Система

7. Режим замера: Установка оценочного

Strato TTL поддерживает компенсацию

замера либо частичного замера для

экспозиции вспышки из меню

фотоаппарата.

вспышки возможна через меню камеры.

6. Зум: Управление зумом вспышки можно

8. Изменение Каналов: При включении

осуществлять двумя путями (вспышка

функций беспроводного управления

находится в режиме авто-зум, не ручной

удалённых вспышек в меня камеры, каналы

131

передачи сигнала могут быть изменены из

TTL к системным или студийным

меню фотоаппарата. Изменение канала

вспышкам при помощи кабеля

в меню фотоаппарата соответственно

синхронизации

изменит рабочий сигнал передатчика

Strato TTL установленного на фотоаппарате.

1. Выключите питание системной/

студийной вспышки и приёмника Strato

Примечание:

TTL.

- Если в установках вашей камеры

2. Подключите кабель в разъём 3.5 мм

включены «функции беспроводного

синхронизации приёмника.

управления вспышкой», функция

Синхронизации по задней шторке не

3. Подключите противоположный конец

будет доступна. Для использования

кабеля к вспышке или студийному стробу

Синхронизации по задней шторке

(адаптер 6.3мм для студийных стробов с

необходимо отключить в меню вашей

большим разъёмом включён в комплекте

камеры функции беспроводного

радиосинхронизатора).

управление вспышкой.

4. Включите питание вспышки/строба и

приёмника Phottix Strato TTL. Установите

Подключение приёмника Strato

вспышку/строб в режим ручной настройки

132

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Ru

М (если это применимо).

Использование Strato TTL в

5. Нажмите кнопку спуска затвора камеры,

качестве беспроводного пульта

на которой установлен передатчик –

д/у для срабатывания спуска

сработают вспышки, подключенные к

затвора *

приёмникам, установленным на одном

канале с передатчиками.

1. Выключите питание камеры и приёмника

Phottix Strato TTL.

Примечание:

2. Подключите кабель для аксессуаров

- Вспышка может произвести одно

Phottix соответствующий марке и модели

непроизвольное срабатывание при

вашего фотоаппарата в разъём 2.5 мм для

включении Strato TTL.

аксессуаров приёмника Strato TTL.

- Вспышки, подключённые к приёмникам

3. Подключите противоположный конец

to Strato TTL при помощи кабеля, не будут

кабеля в разъём камеры для пульта д/у.

поддерживать функции TTL, HSS или

SCS. В данном случае они будут только

4. Включите питание камеры и приёмника

срабатывать.

Phottix Strato TTL. Ознакомьтесь с

руководством по эксплуатации вашей

камеры для выбора правильных установок

133

для использования пульта д/у спуска

приёмникам, не сработают.

затвора.

*на совместимых фотоаппаратах.

5. При помощи передатчика Phottix Strato

Использование Strato TTL в

TTL вы сможете удалённо произвести

качестве проводного пульта д/у

спуск затвора фотоаппарата. Кнопка

спуска Strato TTL действует аналогично

для спуска затвора *

кнопке спуска камеры: неполное нажатие

1. Выключите питание камеры и приёмника

приводит в действие автофокус, полное

Phottix Strato TTL.

нажатие производит снимок.

2. Подключите кабель для аксессуаров

Примечание:

Phottix соответствующий марке и модели

При использовании передатчика в

вашего фотоаппарата в разъём 2.5 мм для

качестве беспроводного пульта д/

аксессуаров приёмника Strato TTL.

у для спуска затвора, нажатие кнопки

3. Подключите противоположный конец

спуска приведёт к срабатыванию спуска

кабеля в разъём камеры для пульта д/у.

затвора фотоаппаратов, подключённых к

приёмникам и настроенных на один канал.

4. Включите питание камеры и приёмника

В этом случае вспышки, подключённые и

Phottix Strato TTL**.

134

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Ru

5. Ознакомьтесь с руководством по

Предупреждения

эксплуатации вашей камеры для выбора

- Не подвергайте данное устройство

правильных установок для использования

контакту с влажным или пыльным

пульта д/у спуска затвора.

окружением.

6. Приёмник Strato TTL будет выполнять

- Не роняйте и давите его.

функцию проводного пульта д/у для спуска

затвора. Кнопка спуска Strato TTL действует

- Не используйте неблагоприятные

аналогично кнопке спуска камеры:

химические препараты или растворители

неполное нажатие приводит в действие

для чистки видоискателя. Используйте

автофокус, полное нажатие производит

соответствующую мягкую тряпку и

снимок.

кисточку.

*на совместимых фотоаппаратах

- Помехи: Phottix Strato TTL использует

радио частоту 2.4 Ггц для передачи и

**Функция Проводного пульта д/у для

приёма сигнала. Помехи могут создаваться

спуска затвора может быть использована

от электрического тока, магнитных полей

при выключенном приёмнике – для это нет

и радио сигналов. Объекты окружающей

необходимости устанавливать батареи в

среды, такие как высокие здания,

приёмник.

135

стены, деревья, заборы или машины

могут повлиять на работоспособность

устройства. Если синхронизация вспышек

не происходит, попробуйте немного

переместить приёмник Strato TTL.

136

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Ru

Технические характеристики:

Мощность передатчика: ≤10dBm

Выход: Горячий башмак, разъём 3.5 мм

Расстояние: 100m+

Вход: разъём USB (передатчик и приёмник)

Частота: 2.4ГГц

Крепление: штативное крепление 1/4” ,

холодный башмак (приёмник)

Каналы: 4

Вес: Передатчик 74г; Приёмник 72г----без

Входное напряжение: 2.2В-3.2В

батарей

Напряжение поддерживаемое вспышкой:

Размеры:

Передатчик 92.5 * 47.8 * 45.5 мм;

Передатчик 6В; Приёмник ≤300В

Приёмник 93.3 * 46.7 * 45.4 мм

Питание: 2xAA щелочные батареи или

Антенна:

встроенная PCB

аккумулятора (Передатчик и Приёмник);

адаптер постоянного тока на 5В (через

Рабочая температура: 0

℃～

+50

℃

разъём внешнего питания)

Рабочая влажность: 35%

～

95%RH

Максимальная скорость

синхронизации:

1/8000сек.

137
