BENUTZERHANDBUCH
De
Unterzeichnet von:
Paul Czernik
CEO/Chief Executive Ocer
Phottix Europe Sp. z o.o.
Lodz, Oktober 2013
41

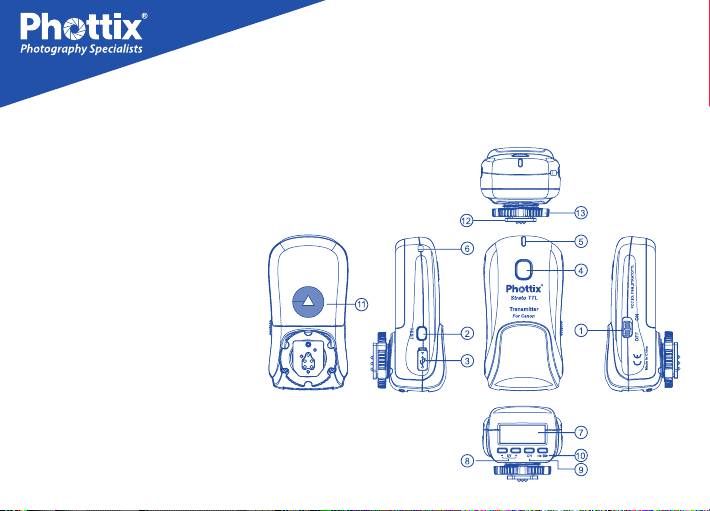

Composants
Émetteur
1. Interrupteur d'alimentation
2. Bouton Test
3. Port USB
4. Déclencheur
5. LED
6. Œillet de sangle
7. Écran LCD
8. Boutons d'ajustement EV -/+
9. Bouton de Sélection du Canal
10. Bouton de Mode HSS / SCS /
Bouton de verrouillage
11. Compartiment à piles
12. Grie ash
13. Anneau de verrouillage
42
MANUEL D’UTILISATION
Fr
Récepteur
1. Interrupteur d'alimentation
2. Sélecteur de canal
3. Bouton Test
4. Port USB
5. Déclencheur
6. LED
7. Œillet de sangle
8. Grie ash
9. Prise de synchronisation
10. Prise pour télécommande
11. 5V DC Port d'alimentation
12. Compartiment des piles
13. Grie sans contact /
monture 1/4 x20
14. Anneau de verrouillage
43
et le système Phottix Strato TTL (émetteurs et
Écran LCD de l'émetteur
récepteurs).
Compatibilité
-Indicateur de niveau de pile
L'émetteur Strato TTL est compatible avec
d'autres déclencheurs Phottix de la manière
-Valeur d'exposition du ash
suivante:
-Canal
1. L'émetteur Strato TTL déclenchera les
-HSS (Synchro Haute Vitesse), SCS (Synchro 2e
récepteurs Strato et Strato II ainsi que les
rideau), Mode Standard
émetteur-récepteurs Atlas II (en mode RX)
réglés au même canal.
-Mode de verrouillage
2. L'émetteur Strato TTL déclenchera les
récepteurs Strato II réglés à n'importe quel
Conseil: Avant toute connexion ou
groupe. Tous les groupes du récepteur Strato
déconnexion, éteignez tout le matériel – les
II se déclencheront s'ils sont réglés au même
ashes externes/de studio, les appareils photo
canal que l'émetteur Strato TTL.
44
MANUEL D’UTILISATION
Fr
3. L'émetteur Strato TTL ne déclenchera pas le
3. Insérez des piles AA.
Phottix Odin ni Ares.
4. Replacez le couvercle des piles et faites-le
4. Ni l'émetteur Phottix Odin ni l'émetteur
glisser vers l'avant pour le fermer.
Atlas II (en mode Tx) ni l'émetteur Ares ne
déclencheront des récepteurs Strato TTL.
Indicateur de niveau de pile
5. L'utilisation de l'émetteur Strato TTL en
mode HSS peut causer des problèmes avec
Si la tension de la batterie est supérieure
la synchronisation entre les récepteurs Strato
à 2.4V, l'icône de l'indicateur de niveau de
et Strato II Multi ou les émetteur-récepteurs
pile affiche quatre barres . Au fur et
Atlas II (en mode RX).
à mesure que les piles se déchargent, les
barres affichées dans l'icône de l'indicateur
de niveau de pile disparaissent. Quand les
Insertion des piles
piles sont épuisées, l'icône de batterie vide
s'achera .
1. Appuyez sur le couvercle des piles et faites-
le glisser vers l'arrière de l'émetteur ou du
récepteur Strato TTL. Le couvercle s'ouvrira .
2. Retirez le couvercle des piles du Strato TTL.
45
de verrouillage jusque à ce que l'icône de
Rétroéclairage LCD de l'émetteur
verrouillage s'affiche. Les boutons de
Appuyez sur n'importe quel bouton sur
l'émetteur seront verrouillés et une pression
l'émetteur pour allumer le rétroéclairage pour
sur ces boutons ne fait aucun changement.
environ 10 secondes. Si aucun autre bouton
sur l'émetteur n'est appuyé, le rétroéclairage
2. Pour déverrouiller les boutons, appuyez
s'éteindra.
et maintenez pendant 2 secondes le bouton
de Mode HSS / SCS / Bouton de verrouillage
jusque à ce que l'icône de verrouillage
Fonction veille automatique
disparaisse.
Le mode de veille automatique sera activé et
„IDLE” sera aché sur l'écran de l'émetteur au
bout de 10 minutes s'il n'est pas utilisé.
Mode 1Dx
Mode de verrouillage
1. Appuyez et maintenez pendant 2 secondes
le bouton de Mode HSS / SCS / Bouton
Le déclencheur Strato TTL ore le mode 1Dx
46
MANUEL D’UTILISATION
Fr
pour une meilleure compatibilité avec ce
Allumer/Éteindre l'émetteur et le
modèle de l'appareil.
récepteur
Pour activer / désactiver le mode 1Dx:
1. Pour allumer l'émetteur ou le récepteur
1. Appuyez et maintenez les boutons “EV+” et
Phottix Strato TTL, mettez l'interrupteur
"HI/SCS" pour activer le mode 1Dx.
d'alimentation en position “ON”.
2. Appuyez et maintenez encore une fois les
2. Pour éteindre l'émetteur ou le récepteur
boutons “EV+” et "HI/SCS" pour désactiver le
Phottix Strato TTL, mettez l'interrupteur
mode 1Dx.
d'alimentation en position “OFF”.
Veuillez noter:
-Quand le mode 1Dx est activé, la
Bouton Test
synchronisation sur le 2e rideau (SCS) ne peut
1. Le bouton Test permet de tester des éclairs
pas être utilisé.
des ashes externes/de studio
-Si vous n'utilisez pas d'appareil 1Dx, pour de
2. Pour tester: appuyez sur le bouton Test
meilleurs résultats, assurez-vous que ce mode
sur l'émetteur. Les flashes connectés aux
n'est pas activé.
récepteurs Phottix Strato TTL et reglés sur le
47
même canal seront déclenchés si le bouton
une télécommande sans fil). La diode LED
test de l'émetteur est appuyé.
s'allumera en rouge lors de la transmission du
signal ou bien lors de la prise d'une photo. En
3. Si vous appuyez sur le bouton Test
mode veille, la LED s'éteindra.
du récepteur, seul le flash connecté à ce
récepteur sera déclenché.
2. La LED sur le récepteur Strato TTL clignote
en vert toutes les deux secondes quand il est
Pour déclenchement sans fil: Voir l'Utilisation
allumé et en mode veille. La LED s'allumera
du Strato TTL comme un déclencheur sans l ci
en rouge quand un signal provenant de
desouss.
l'émetteur sera bien réçu et quand le ash ou
l'appareil connecté se déclenche.
LED
3. Lorsque le niveau de la batterie est bas, la
LED sur le récepteur clignote en rouge toutes
1. La diode LED sur l'émetteur de Strato TTL
les 2 secondes.
clignote en vert toutes les deux secondes
quand l'émetteur est allumé et elle s'allume
en vert lorsque vous appuyez à moitié le
Canaux
déclencheur (sur l'appareil ou sur l'émetteur
Strato TTL quand celui-ci est utilisé comme
1. Le Strato TTL est équipé de 4 canaux de
48
MANUEL D’UTILISATION
Fr
transmission: 1, 2, 3, 4.
Réglage des canaux sur le récepteur
2. Les canaux peuvent être réglés sur le
1. À l'aide du sélecteur de canal choisissez un
récepteur ainsi que sur l'émetteur.
canal: 1, 2, 3, ou 4.
2. Assurez-vous que le récepteur est réglé sur
le même canal que l'émetteur.
Réglage des canaux sur l'émetteur
1. Appuyez le bouton de Sélection du Canal
sur l'émetteur.
Connexion de l'émetteur Strato TTL
2. Chaque pression sur le bouton permet de
à la grie de l'appareil
changer les canaux 1, 2, 3, 4.
1. Éteignez l'appareil photo et l'émetteur
3. Assurez-vous que le canal de l'émetteur est
Strato TTL.
le même que le canal des récepteurs.
2. Faites glisser l'émetteur Strato TTL sur la
4. Les canaux sont visibles sur l'écran LCD de
grie de l'appareil photo.
l'émetteur.
3. Serrez le Strato TTL avec l'anneau de
verrouillage.
49
4. Allumez l'émetteur Strato TTL.
Veuillez noter:
5. Allumez l'appareil photo et choisissez le
Après avoir allumé le Strato TTL, le ash peut
mode souhaité.
se déclencher spontanément.
Connexion d'un flash à la griffe du
Utilisation du Strato TTL pour
récepteur Strato TTL
déclencher les ashes
1. Éteignez le ash et le récepteur Strato TTL.
1. Appuyez à moitié sur le déclencheur de
l'appareil photo quand l'émetteur Strato TTL
2. Faites glisser le flash sur la griffe du
est allumé et connecté à la grie de l'appareil.
récepteur.
La lampe d'assistance AF des flashes
3. Serrez le flash avec un anneau de
connectés aux récepteurs Strato TTL églés
verrouillage du ash.
sur le même canal que l'émetteur s'allumera.
Les LED sur l'émetteur et sur le récepteur
4. Allumez le ash et le récepteur Strato TTL.
s'allumeront en vert.
5. Réglez le ash en mode ETTL.
2. Appuyez à fond sur le déclencheur de
l'appareil photo pour déclencher les flashes
50
MANUEL D’UTILISATION
Fr
connectés aux récepteurs Strato TTL sur
distance les flashes par le signal radio. Les
le même canal que l'émetteur. Les LED sur
valeurs EV peuvent être réglées aux flashes
l'émetteur et sur le récepteur s'allumeront en
en utilisant les boutons d'ajustement EV -/+
rouge.
sur l'émetteur.
Veuillez noter:
- Après avoir appuyé le déclencheur sur
Pour régler les valeurs EV
l'émetteur Strato TTL, les flashes connectés
1. Appuyez sur les boutons d'ajustement
aux récepteurs sur le même canal ne se
EV -/+ sur l'émetteur Strato TTL. Les
déclencheront pas.
modications seront achées sur l'émetteur.
- Après avoir appuyé le bouton Test sur
2. Prenez une photo et faites des
l'émetteur Strato TTL, les flashes connectés
modications supplémentaires au besoin.
aux récepteurs sur le même canal se
déclencheront.
Réglage des valeurs d'exposition EV
Le système Strato TTL va déclencher à
51
2. Réglez le mode de l'appareil et la vitesse
Utilisation HSS (Synchro Haute
ème
d'obturation.
Vitesse) et SCS (synchro 2
rideau)
Veuillez noter:
En appuyant sur le bouton de Mode HSS /
SCS vous pouvez choisir entre le mode HSS,
Les vitesses d'obturation rapides peuvent
le mode SCS et le mode standard. Le mode
réduire considérablement la puissance du
HSS permet d'utiliser les vitesses d'obturation
ash.
plus rapides. La vitesse d'obturation jusqu'à
1/8000 sec. est possible avec les appareils et
les ashes compatibles. Le mode SCS permet
Paramètres de l'appareil et du flash
de déclencher le ash juste avant la fermeture
pris en charge
du rideau (et non quand l'obturateur s'ouvre).
Le déclencheur Phottix Strato TTL supporte
Cette fonction peut être utile avec de longues
les fonctions qui peuvent être réglées dans
expositions et elle est idéale pour obtenir des
le menu de l'appareil. Consultez les manuels
eets créatifs.
de votre appareil et de votre ash pour plus
1. Appuyez sur le bouton de Mode HSS / SCS
de détails. Les fonctions non disponibles
pou choisir entre le mode HSS, le mode SCS
sur l'appareil ou le ash ne peuvent pas être
et le mode standard.
utilisées avec le système Strato TTL.
52
MANUEL D’UTILISATION
Fr
1. Bouton d'aperçu de profondeur de
l'apareil. Synchronisation sur le 1er rideau,
champ (lampe pilote): Lorsque vous
Synchronisation sur le 2ième rideau et
appuyez sur le bouton d'aperçu de
Synchronisation à Haute Vitesse peuvent être
profondeur de champ sur l'appareil, les
activées sur l'appareil à l'aide de ce menu.
flashes connectés aux récepteurs sur le
4. Mémorisation d'exposition (FEL):
même canal (avec la fonction active) se
L'exposition au flash peut être testée
déclencheront. C'est utile pour vérifier
manuellement et mémorisée en appuyant sur
l'éclairage.
le bouton AE-L/AF-L sur l'appareil.
2. Lampe d'assistance AF: La lampe
5. Compensation de l'exposition: Le
d'assistance AF du flash connecté au
système Strato TTL supporte les réglages
récepteur Strato TTL sur le même canal que
de la compensation de l'exposition du flash
l'émetteur s'allume quand c'est nécessaire
depuis le menu de l'appareil.
pour aider la mise au point (Si la fonction est
activée).
6. Zoom: le zoom du ash peut être controlé
de deux manières (quand le ash est réglé en
3. Mode de synchronisation: Le Strato
mode du zoom "Auto", non en zoom manuel.
TTL supporte les réglages des modes de
Consultez le manuel de votre appareil pour
synchronisation du flash depuis le menu de
plus de détails.) Si la longueur focale du
53
zoom d'un appareil est modiée, le zoom du
Strato TTL sur l'appareil photo.
flash connecté au récepteur Strato TTL sur
Veuillez noter:
le même canal que l'émetteur sera modiée
dynamiquement. Quand le zoom du ash est
- Si les “fonctions du flash sans fil” dans les
modié depuis le menu de l'appareil, le zoom
menus de l'appareil photo sont activées,
ième
du flash connecté au récepteur Strato TTL
la Synchronisation sur le 2
rideau ne
sur le même canal que l'émetteur sera aussi
fonctionne pas. Pour pouvoir utiliser la
ème
modié.
Synchronisation sur le 2i
rideau , les
“fonctions du flash sans fil” doivent être
7. Mode de mesure: Il est possible de régler
désactivées.
le mode de mesure Moyenne ou Évaluative
du ash par le menu de l'appareil.
8. Changement de canaux: Après l'activation
Connexion du récepteur Strato TTL
des fonctions du flash sans fil sur l'appareil
au ash externe/de studio à l'aide du
photo, les canaux de transmission du flash
câble de PC synch
peuvent être changés dans le menu de
l'appareil photo. Les changements apportés
1. Éteignez le flash externe/de studio et le
aux canaux dans le menu de l'appareil photo
récepteur Strato TTL.
changeront le canal actuel de l'émetteur
54
MANUEL D’UTILISATION
Fr
2. Connectez le câble à la prise de
- Les ashes connectés aux récepteurs Strato
synchronisation 3.5mm du récepteur.
TTL par le câble n'auront pas de fonctions
TTL, HSS ou SCS. En utilisant le câble, on ne
3. Connectez l'autre extrémité du câble au
peut que déclencher les ashes.
flash (un adaptateur de 6,3mm pour les
flashes de studio munis d'une prise jack
6,3mm est aussi inclus).
Utilisation du Strato TTL en fonction
4. Allumez le flash externe/de studio et le
d'une télécommande sans l*
récepteur Strato TTL. Réglez le ash en mode
Manuel (s'il est disponible).
1. Éteignez l'appareil photo et le récepteur
Strato TTL.
5. Appuyez sur le déclencheur de l'appareil
photo connecté à l'émetteur – les flashes
2. Connectez le Phottix Câble Accessoire
connectés aux récepteurs sur le même canal
approprié au modèle de votre appareil photo
se déclencheront.
à la prise pour télécommande 2.5mm sur le
récepteur Strato TTL.
Veuillez noter:
3. Connectez l'autre extrémité du câble à la
- Après avoir allumé le Strato TTL, le ash peut
prise pour télécommande de l'appareil photo.
se déclencher spontanément.
55
4. Allumez l'appareil photo et le récepteur
même canal.
Phottix Strato TTL. Voir le manuel de l'appareil
*Avec les appareils compatibles
pour toute information supplémentaire
concernant l'utilisation d'une télécommande.
5. L'utilisation de l'émetteur Phottix Strato TTL
Utilisation du Strato TTL en fonction
permet un déclenchement à distance sans
d'une télécommande laire*
fil. Le déclencheur du Strato TTL fonctionne
1. Éteignez l'appareil photo et le récepteur
de la même façon que le déclencheur de l'
Strato TTL.
appareil photo: appuyé à moitié - la mise au
point, appuyé à fond - la prise de vue.
2. Connectez le Phottix Câble Accessoire
approprié au modèle de votre appareil photo
Veuillez noter:
à la prise pour télécommande 2,5mm sur le
Quand vous utilisez l'émetteur en fonction
récepteur Strato TTL.
d'une télécommande sans fil, l'appuie sur le
3. Connectez l'autre extrémité du câble à la
déclencheur de l'émetteur ne déclenchera
prise pour télécommande de l'appareil photo.
que les appareils connectés aux récepteurs
sur le même canal. Cela ne déclenchera pas
4. Allumez l'appareil photo et le récepteur
de flashes connectés aux récepteurs sur le
Phottix Strato TTL**.
56
MANUEL D’UTILISATION
Fr
5. Voir le manuel de l'appareil pour toute
Avertissements
information supplémentaire concernant
1. C'est un système électronique. Ne
l'utilisation d'une télécommande.
manipulez pas le produit avec les mains
6. Le récepteur Strato TTL fonctionnera
mouillées, ne l’immergez pas et ne l’exposez
comme une télécommande filaire. Le
pas à l’eau, à la pluie ou à la poussière.
déclencheur du récepteur Strato TTL
2. Ne laissez pas votre appareil tomber.
fonctionnera comme un déclencheur de
L’appareil photo risque de mal fonctionner s’il
l'appareil photo: appuyé à moitié- la mise au
est soumis à de violents chocs ou à de fortes
point, appuyé à fond- la prise de vue.
vibrations.
*Avec les appareils compatibles
3. Ne pas utiliser de produits chimiques
**La fonction d'une télécommande filaire
agressifs ni de solvents pour nettoyer le
peut être utilisée sans avoir allumé le
produit. Nettoyez-le avec un chion doux ou
récepteur Strato TTL et va fonctionner sans
avec du papier optique.
batteries dans le récepteur.
4. Interférence: Le Phottix Strato TTL utilise
la fréquence 2.4 GHz pour transmettre
et recevoir les signaux radio. Le bon
57
fonctionnement peut être affecté par un
courant électrique, des champs magnétiques,
des signaux radio, des routeurs sans fil, des
téléphones cellulaires et d'autres dispositifs
électroniques. Des objets tels que de grands
bâtiments, des murs, des arbres, des clôtures
ou des voitures peuvent également aecter le
fonctionnement et la portée de ce dispositif.
Si votre récepteur Strato TTL ne se déclenche
pas, déplacez-le légèrement.
58
MANUEL D’UTILISATION
Fr
Caractéristiques techniques
：
Puissance de transmission: ≤10dBm
Porte prise: port USB (émetteur et récepteur)
Portée: 100m+
Fixation: filétage trépied 1/4”, griffe sans
contact (récepteur)
Fréquence: 2.4GHz
Poids: émetteur 74g; récepteur 72g----sans
Canaux: 4 canaux
piles
Tension d'entrée: 2.2V-3.2V
Dimensions:
émetteur L 92.5 * W 47.8 * H 45.5
Tension de déclenchement maximale:
mm; récepteur L 93.3 * W 46.7 * H 45.4 mm
émetteur 6V; récepteur ≤300V
Antenne: antenne PCB intégrée
Batteries: 2x piles AA alcalines ou
Température d'opération: 0
℃
+50
℃
rechargeables (émetteur et récepteur); 5V
DC sur le récepteur (le port d'alimentation
Humidité d'opération : 35﹪
～
95﹪RH
externe)
Vitesse de synchronisation maximale:
1/8000s
Porte sortie: grie ash, 3.5mm (récepteur)
59
nom du produit: Phottix Strato TTL Flash
Déclaration de conformité «CE»
Trigger Transmitter; Phottix Strato TTL
Nous: Phottix (HK) Ltd.
Flash Trigger Receiver
Adresse: 10/F Block A, Yip Fat Factory
numéro de modèle: Strato TTL Transmitter;
Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong,
Strato TTL Receiver
Kln, Hongkong
est conforme aux exigences fondamentales
Représentant européen agréé:
de la Directive R&TTE 1999/5/EC,si le produit
Phottix Europe Sp. z o.o.
est utilisé correctement, et aux autres
dispositions, normes et documents normatifs
Piotrkowska 66
EN 62479:2010-09
90-105 Lodz, Pologne
ETSI EN 300 440-1 V1.6.1(2010-08)
KRS 0000327336
ETSI EN 300 440-2 V1.4.1(2010-08)
ETSI EN 301 489-1 V1.9.2/2011-09
déclarons que le produit indiqué ci-dessous:
ETSI EN 301 489-3 V1.4.1/2002-08
60
